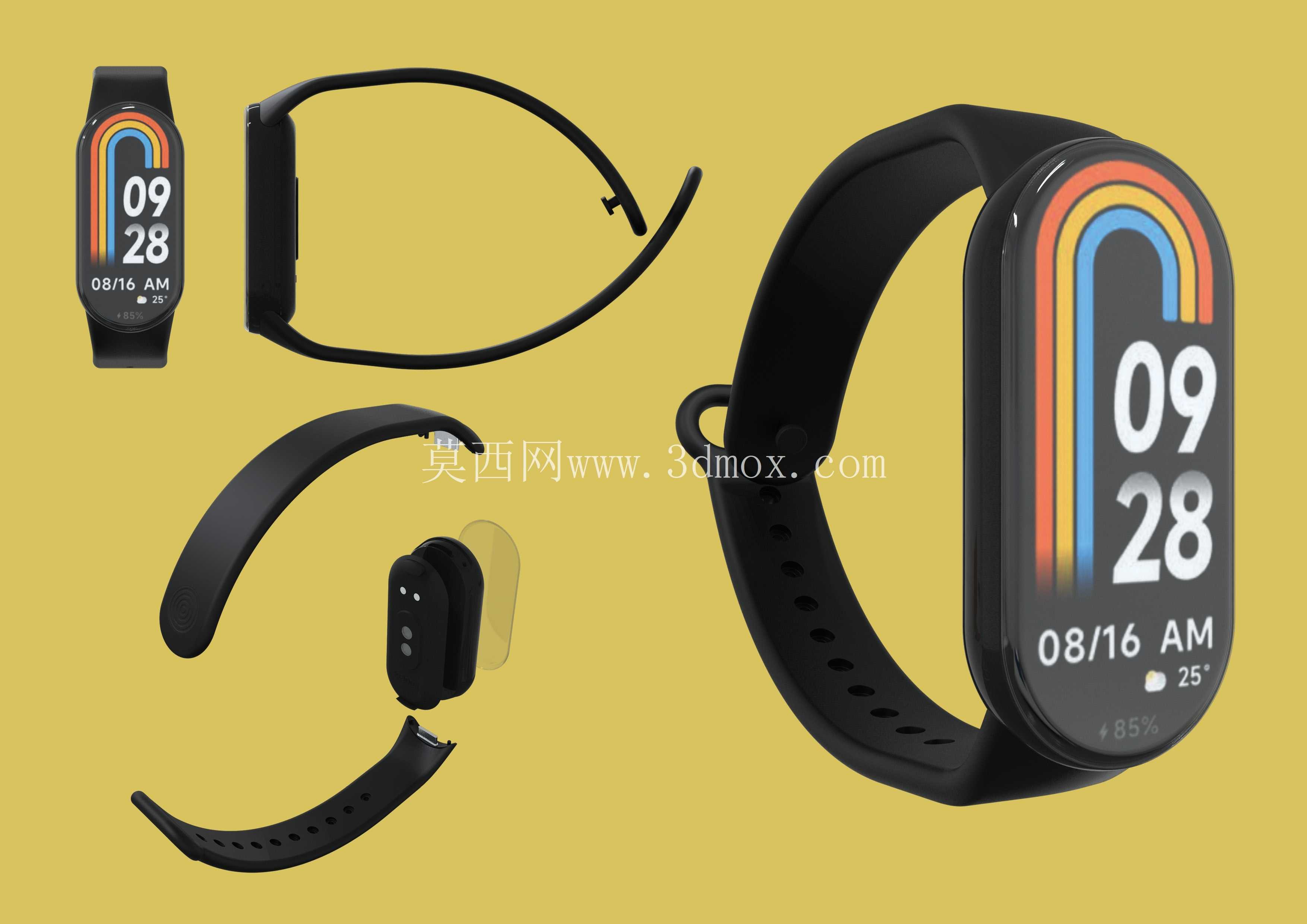

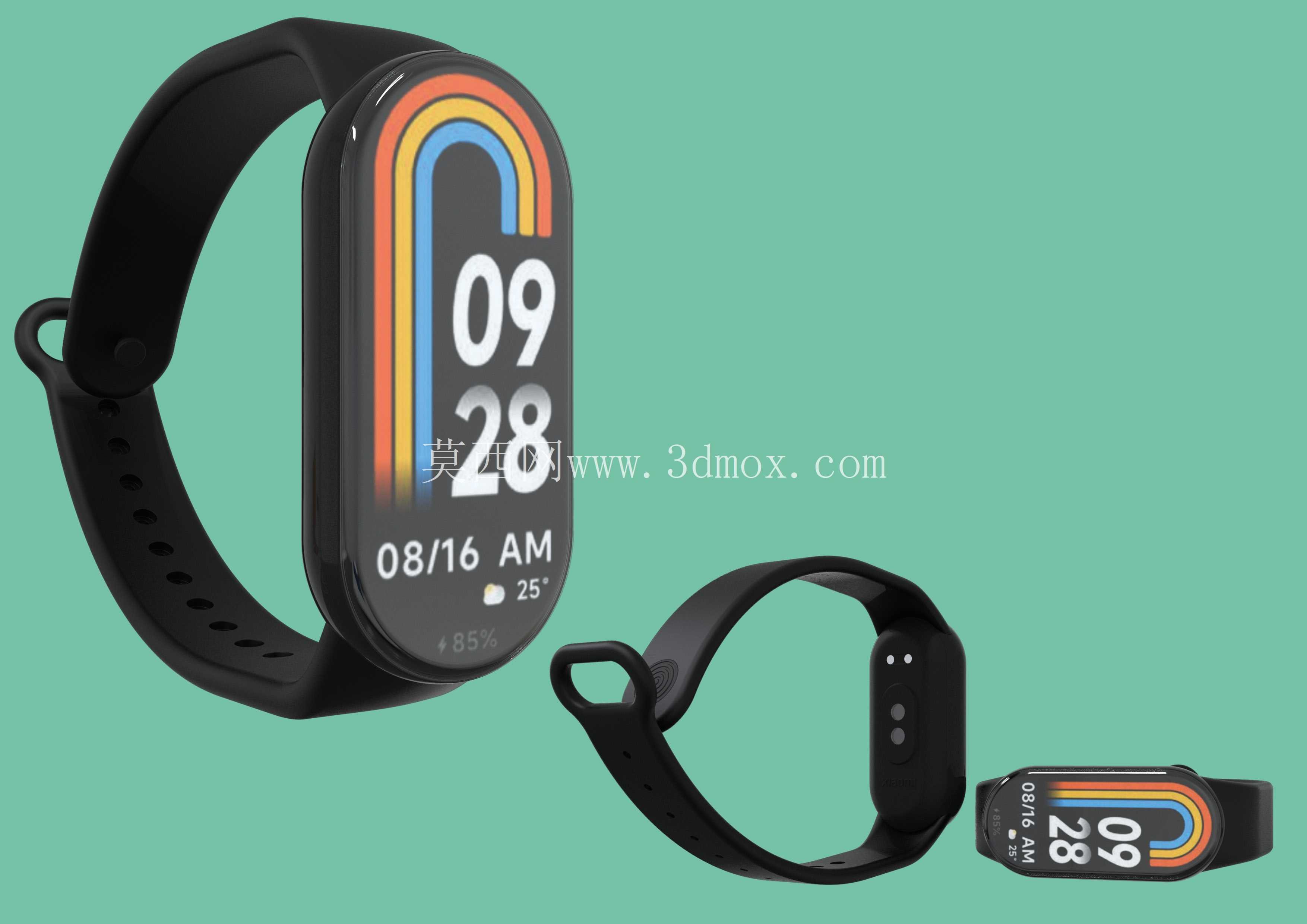

小米手环8穿戴设备外观结构三维建模

　　主机部分的外形采用长椭圆胶囊造型，整体轮廓做R3.5的圆角过渡，整机厚度控制在10mm以内，边缘做斜切收窄处理，降低佩戴时的硌手感，主机与腕带的连接采用嵌入式卡扣结构，卡槽深度为2.2mm，卡扣配合公差控制在0.15mm，既可以保证日常佩戴时主机不会从腕带中脱落，也支持用户自行拆卸更换不同配色的腕带，无需额外辅助工具。正面的显示区域覆盖2.5D弧面玻璃，弧面抬升高度为0.8mm，与中框的衔接处做0.1mm的台阶差，避免玻璃边缘直接受到磕碰，屏幕下方的触控感应区域在建模时预留了0.3mm的装配间隙，保证触控层与显示面板的贴合公差不会影响触控灵敏度。本次建模的智能穿戴腕带设备，核心围绕日常佩戴的人机交互逻辑展开结构设计，首先从佩戴场景出发，腕带部分采用柔性TPU材质的常规结构设计，表带排布多组调节孔位，可适配140mm到210mm区间的腕围尺寸，孔位间距设置为8mm，兼顾不同佩戴松紧度的调节需求，表带末端的固定扣采用一体化成型的挂耳结构，扣合后与表带孔位的配合间隙控制在0.2mm，避免日常活动中出现松脱滑脱的问题。

　　设备背面的光学传感器区域做微凸设计，凸起高度为1.2mm，佩戴时可以更好地贴合腕部皮肤，减少运动过程中光线漏入对心率监测精度的影响，传感器周围的密封胶圈在建模时预留了0.25mm的压缩量，满足日常洗手、出汗场景下的防水密封要求。从功能适配的角度，建模时充分考虑了内部元器件的堆叠空间，主机内部预留了主板、电池、振动马达、蓝牙天线的安装位，电池区域的空间尺寸匹配200mAh容量的聚合物锂电池，可支撑常规使用场景下两周左右的续航需求，振动马达的安装位设置在主机一端，采用橡胶减震垫包裹的结构预留，避免振动时出现多余的壳体共振。

　　腕带的材质建模时还原了哑光磨砂的表面质感，表面粗糙度设置为Ra1.6，既可以避免佩戴时粘黏灰尘，也能提升与皮肤接触的亲肤感，主机中框采用PC材质的薄壁结构，壁厚均匀控制在1.2mm，既保证整体结构强度，也能控制整机重量在15g以内，长时间佩戴不会产生明显的负重感。从安装边界来看，主机与腕带装配后的整体宽度为18mm，不会与日常佩戴的手表、手链等饰品产生过多的空间干涉，充电触点设置在主机背面的一端，建模时预留了磁吸充电头的对位磁吸位置，触点突出高度为0.3mm，与充电底座的磁吸对位公差允许±0.5mm，降低用户充电时的对位难度。

　　在运动场景的适配设计上，整机的边角全部做钝化处理，没有尖锐凸起，跑步、健身等大幅度动作时不会刮蹭皮肤或勾扯衣物，腕带的透气孔设计在建模时同步还原，孔位直径2mm，沿表带长度方向均匀排布，提升长时间佩戴时的透气性，减少闷汗问题。建模过程中对所有配合面都做了拔模处理，拔模角度设置为1.5度，满足后续注塑生产的脱模要求，所有筋位的厚度都控制在主体壁厚的0.6倍，避免注塑过程中出现缩痕、翘曲等工艺缺陷，壳体的止口位置做错位设计，配合防水胶圈的安装槽，可满足5ATM防水等级的结构要求，支持游泳、淋浴等场景下的佩戴使用。
