5毫升规格医用注射器结构设计方案

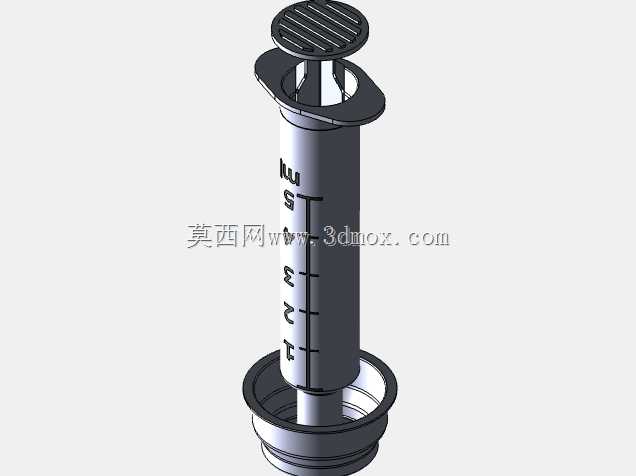

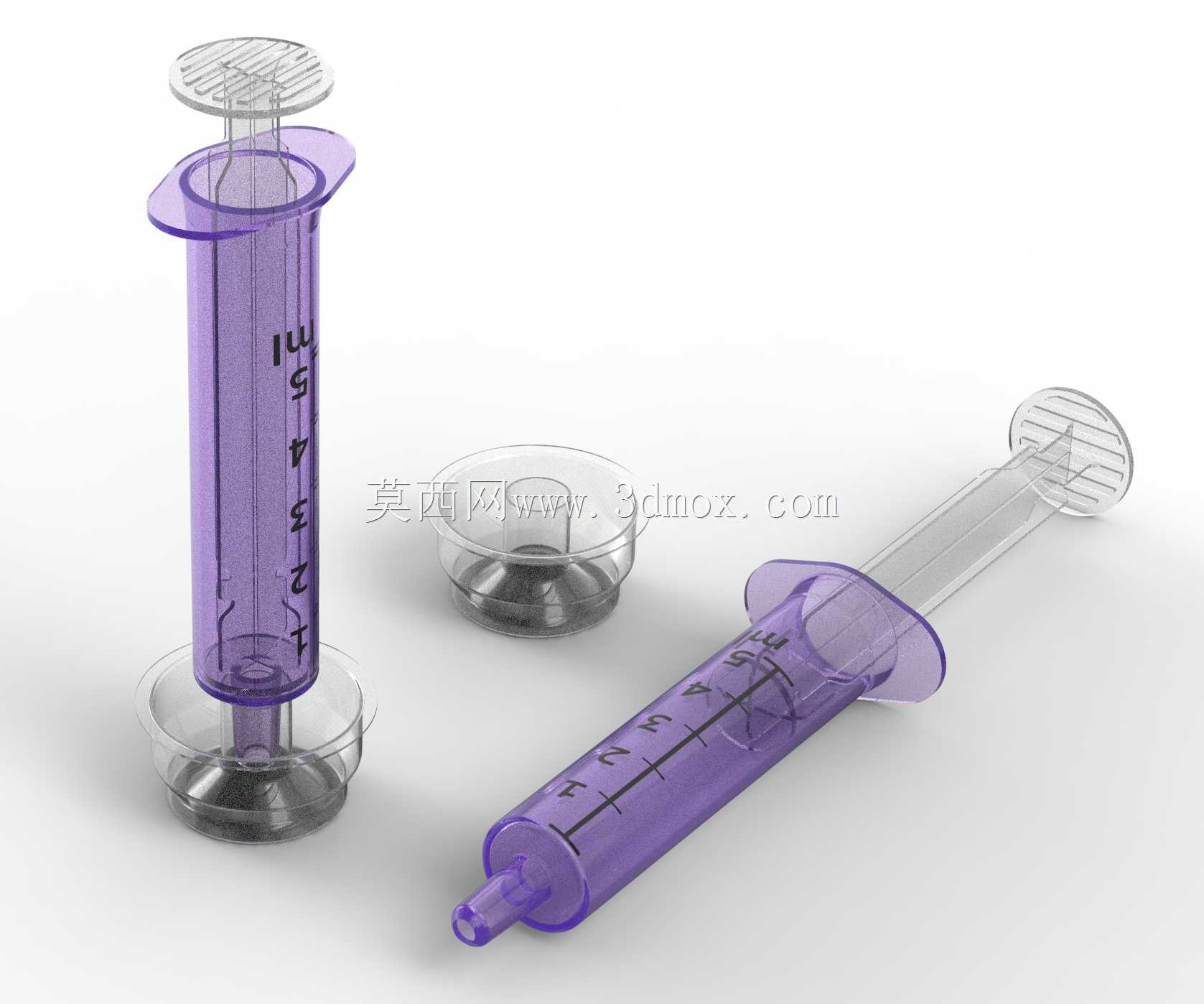

　　凸缘宽度为12mm，操作时医护人员可将中指与无名指抵在凸缘下侧，拇指按压芯杆端部的推板，单手即可完成抽吸、推注的全流程操作，凸缘边缘做了R2的圆角过渡，长时间握持操作也不会产生硌手的不适感。外筒下端为标准鲁尔接头结构，接头尺寸符合医用器械通用接口标准，可适配常规规格的注射针头、输液器连接端口，不用额外做转接处理即可直接装配使用，接头外侧设计有护帽安装卡槽，未使用状态下可扣合密封护帽，避免筒体内腔被外界污染，同时也能防止预抽的药液出现泄漏。芯杆部分采用和外筒同材质的硬质高分子材料制作，芯杆与活塞连接的端部设计有十字形加强筋结构，既可以减轻整体部件重量，又能保证芯杆在推注、抽吸过程中不会出现弯曲变形，芯杆与外筒内壁的配合间隙控制在0.这款5毫升规格的注射器，是临床医护场景中使用频次极高的基础医用器具，日常可用于药液抽吸、皮试液配置、小剂量药剂肌肉或皮下注射，也可在实验室场景中完成精准量取微量液体、加注反应试剂的操作，部分工业维修场景里还能用来加注少量润滑油、粘接剂等流体物料，适配场景覆盖医疗、实验室、小型设备维保多个领域。从结构设计来看，整套部件包含外筒、芯杆、活塞、端部密封护帽四个核心组成部分，外筒采用透明医用级高分子材质制作，筒壁外侧直接模压成型容量刻度标识，刻度从1ml到5ml逐段标注，最小分度值为0.2ml，可满足小剂量药剂的精准量取需求，刻度标识做了凸起模压处理，长期使用摩擦也不会出现标识脱落模糊的问题。外筒上端设计有外翻式指撑凸缘，

　　05mm以内，配合套装在芯杆端部的橡胶活塞，可保证推注过程中无卡顿、无液体渗漏，活塞的密封唇边做了双道密封结构设计，在筒内存在正压或者负压的状态下都能保持可靠的密封性能，抽吸药液时不会出现漏气导致的抽吸量不准问题，推注时也不会出现药液沿芯杆反流的情况。从安装边界尺寸来看，整套注射器在芯杆完全推到底的状态下总长度为82mm，外筒外径为16mm，指撑凸缘的最大外径为24mm，芯杆完全拉出到最大量程位置时总长度为127mm，整体尺寸小巧，可适配常规的医用注射器收纳盒、一次性治疗盘的摆放空间，也能适配现有自动化注射器组装生产线的工装夹具尺寸，不需要对现有产线做大规模调整即可完成批量组装生产。设计过程中充分考虑了一次性使用的成本控制需求，

　　所有结构都采用等壁厚设计，外筒与芯杆的壁厚均匀控制在1.2mm，既可以满足使用过程中的结构强度要求，避免推注时出现筒壁开裂、变形的问题，又能最大限度减少原材料的使用量，降低批量生产的物料成本。外筒端部的乳头位置做了加厚处理，壁厚达到2mm，在装配针头或者推注高压药液时不会出现乳头断裂的情况。配套的密封护帽采用软质高分子材质制作，内壁设计有一圈环形凸起卡扣，扣合到鲁尔接头上后可形成可靠的过盈配合，在常规运输、存储过程中不会出现护帽脱落的问题，使用时只需要稍用力即可拔下护帽，操作便捷。在实际使用的人机交互层面，芯杆顶端的推板做了直径20mm的圆形平面设计，拇指按压时接触面积足够大，推注过程中压强更小，长时间操作也不会产生明显的压痛感，

　　推板表面做了细密的防滑纹理，即使佩戴医用乳胶手套操作也不会出现打滑的问题。筒身的刻度标识采用深色模内着色处理，和透明筒身形成明显的视觉反差，医护人员在配药、注射时可以快速读取容量数值，减少读数误差，提升操作的精准度。整套结构没有多余的复杂零件，所有部件都可以通过注塑工艺一次成型，生产效率高，组装流程简单，只需要将活塞套装到芯杆端部，再将芯杆插入外筒内腔，最后扣上密封护帽即可完成成品组装，适合大规模量产。针对不同的使用场景，该结构也具备良好的拓展性，只需要调整外筒的刻度标识与芯杆的有效行程，即可衍生出2ml、10ml等不同容量规格的同系列产品，核心的密封结构、操作握持结构都可以通用，能够大幅降低衍生型号的开发成本与周期。
