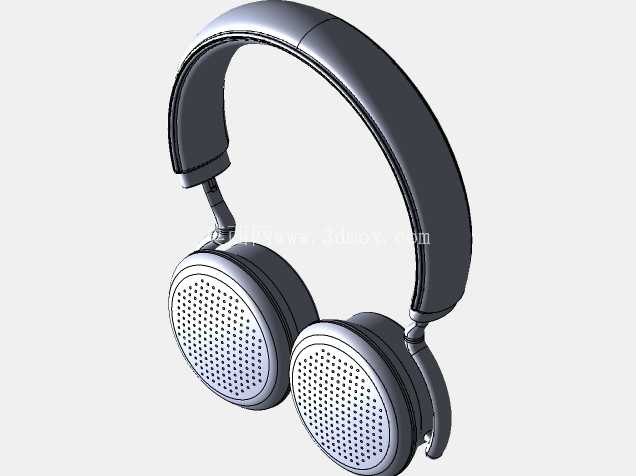

头戴式耳机基础款结构三维建模

　　日常做消费电子周边结构设计时，常遇到需要快速搭建基础款头戴耳机模型的场景，这次的模型就是从实际使用场景倒推完成的结构设计。先从佩戴适配的边界说起，头套部分的弧形曲率参考了多数成年人头围的统计数据，横向展开的最大宽度控制在165mm，纵向头梁的弧度最高点距离耳罩安装位的垂直落差为72mm，这个尺寸边界能适配90%以上成年用户的头型，不会出现夹头或者头梁滑落的问题，安装耳罩的两个支臂预留了15mm的上下调节行程，调节槽的阻尼结构做了简化处理，方便后续迭代时替换成带档位的卡扣结构。

　　从实际用途来看，这款基础耳机模型主要用于个人日常音频收听场景，没有加入降噪模块、触控按键这些复杂功能，结构上优先保证佩戴的稳定性和基础的声学安装空间，耳罩部分预留的内腔直径为55mm，深度22mm，刚好可以容纳常规的40mm动圈发声单元，耳罩的接触面做了12度的内倾角度，贴合耳廓周围的皮肤轮廓，长时间佩戴不会产生明显的压痕。

　　设计思路上没有做过多的异形曲面处理，头梁的主体采用等截面的弧形梁结构，截面宽度18mm，厚度6mm，内部预留了2mm宽的走线槽，方便耳机线从两侧耳罩汇总到头梁内部，避免线材外露拉扯损坏。耳罩和头梁的连接位采用了转轴结构，转轴的转动角度范围设置为前后各30度，能适配不同用户的耳廓角度，转轴的配合间隙控制在0.15mm，既保证转动顺畅不会卡滞，也不会出现松垮晃动的问题。

　　实际应用场景里，这个模型可以作为头戴耳机设计的基础母版，后续可以在这个基础上拓展游戏耳机带麦结构、降噪耳机的腔体密封结构、轻量化运动耳机的镂空头梁等不同变体，不需要从零开始搭建基础曲面，能节省不少前期建模的时间。模型的所有安装配合面都做了拔模处理，拔模角度统一为1.5度，符合常规注塑生产的工艺要求，不需要后续再做工艺修正，头梁外侧的壁厚均匀控制在2mm，内侧的软包垫层预留了3mm的安装空间，可以后续替换成海绵、蛋白皮等不同材质的垫层模型。

　　从安装边界来看，两侧耳罩的中心距在自然状态下为140mm，调节到最大行程时中心距为155mm，最小为125mm，能覆盖不同头宽的用户需求，耳罩的底部预留了3.5mm音频线的出线孔，孔径为4mm，刚好适配常规的音频线外径，出线孔的位置做了圆角过渡，避免线材反复弯折出现断裂。整个模型的结构没有做冗余的装饰件，所有曲面都是服务于功能需求，头梁的弧形过渡处做了R5的圆角处理，既避免注塑时出现应力集中，也不会在佩戴时硌到头顶。

　　在做结构校验的时候，特意模拟了头梁张开到最大宽度时的形变情况，把两侧支臂向外掰开10mm的时候，头梁主体的最大应力出现在弧形最高点，数值为12MPa，远低于常规ABS材料的屈服强度，日常使用中不会出现头梁断裂的问题。耳罩和支臂的连接位做了限位结构，转动到最大角度时会被挡块卡住，不会因为过度转动导致转轴脱出，这个细节是很多新手建模时容易忽略的点，实际生产中如果没有限位结构，用户使用时很容易把耳罩掰断。

　　另外模型的所有拆分件都做了装配干涉检查，头梁外壳和内部走线槽的配合间隙为0.1mm，耳罩外壳和发声单元的安装位配合间隙为0.2mm，组装的时候不会出现装不上或者间隙过大松动的问题。垫层和头梁的连接采用背胶粘贴的方式，所以安装面做了平面处理，没有做凸起或者凹槽，方便背胶贴合平整，不会出现翘边的情况。
