多比例组合式三棱绘图测量尺

　　在机械制图、建筑绘图、工程测绘等日常作业场景里，比例换算始终是绕不开的基础环节，直接影响图纸绘制效率与尺寸读取的准确性，这款三棱结构的比例测量尺，就是针对多比例绘图场景开发的专用手持量具。不同于普通平直直尺仅支持单一比例的尺寸读取，这款三棱尺依托正三棱柱的截面结构，三个棱面各自排布两组不同比例的刻度线，单把尺具即可覆盖六种常用工程绘图比例，无需在绘图过程中频繁更换不同比例的直尺，也不用反复通过计算器做比例数值换算，能大幅减少绘图过程中的操作中断，降低换算失误带来的尺寸偏差。

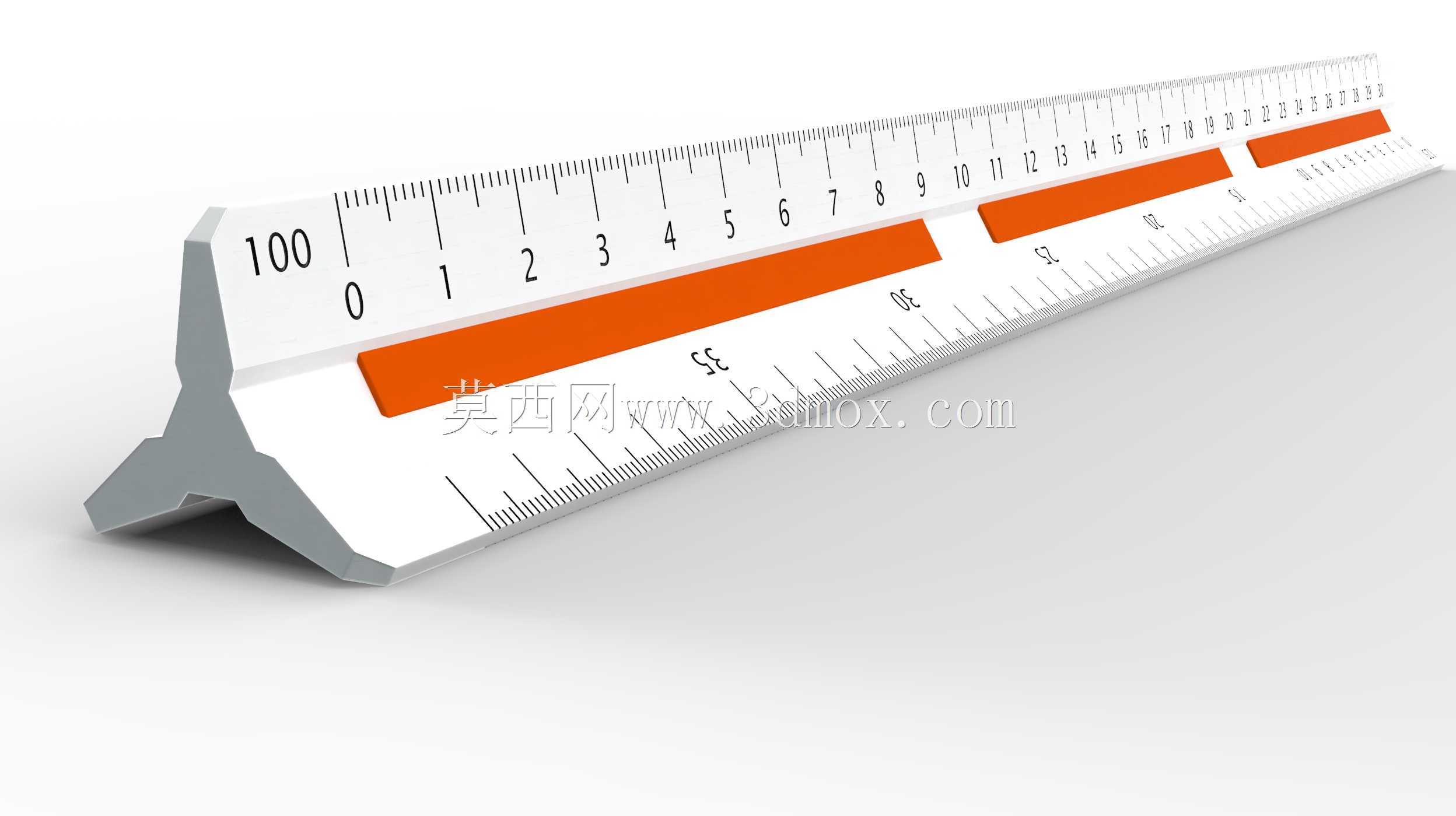

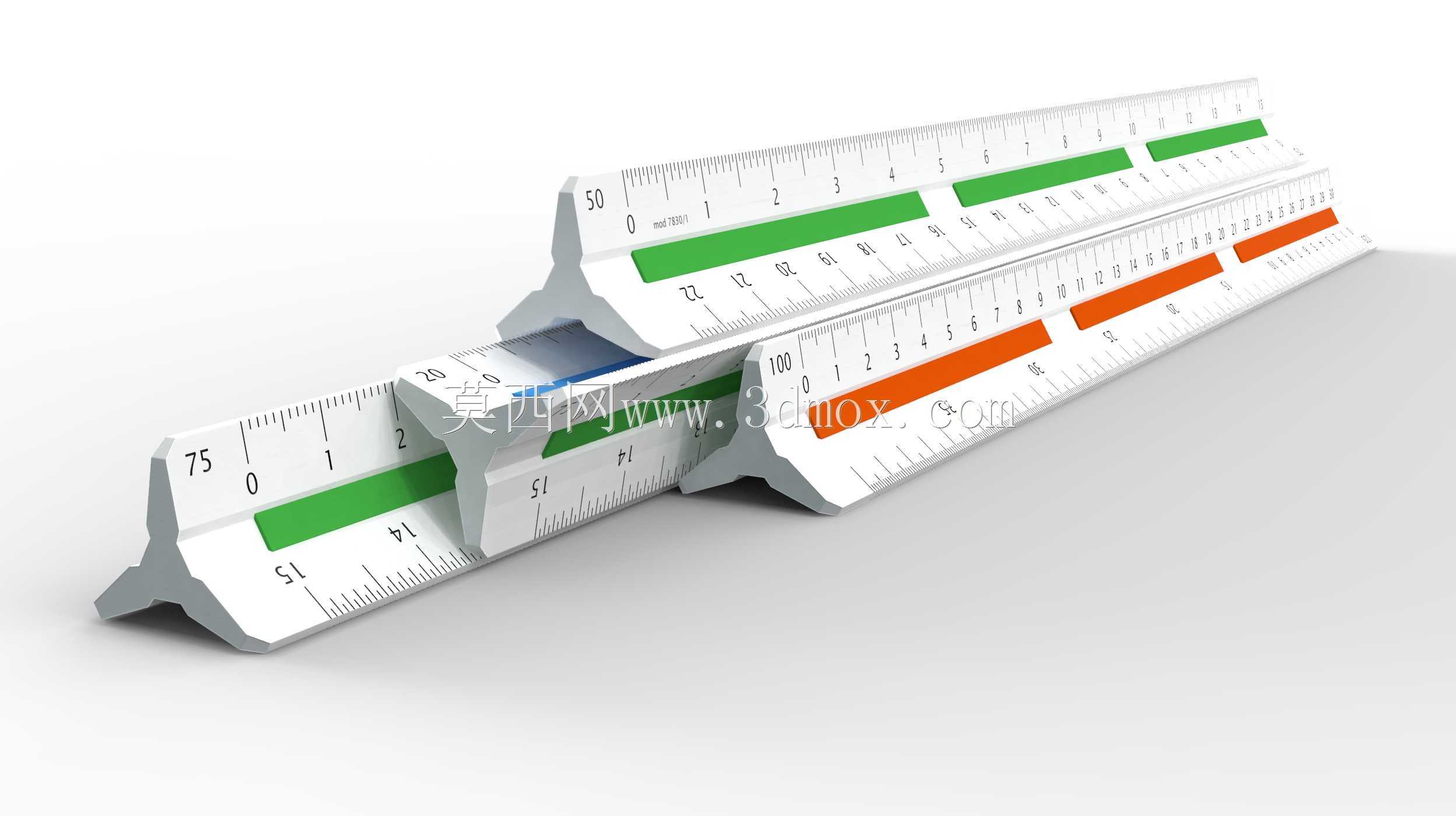

　　从结构设计逻辑来看，尺身采用正三棱柱构型，三个棱边做了小半径圆弧过渡处理，既避免尖锐棱边划伤图纸或操作人员手部，也能让尺身翻转切换刻度面时保持顺滑的操作手感，不会出现卡滞硌手的问题。尺身的三个平面均做了哑光磨砂处理，不会在灯光下产生镜面反光，长时间读取刻度时不易产生视觉疲劳，同时磨砂表面能增加尺身与绘图纸面的摩擦力，放置在图纸上时不会轻易滑移，保证画线、量取尺寸时的稳定性。刻度线采用凹刻填色工艺，不同比例区间用绿色、橙色等差异化色块做区间标识，不同比例的刻度线长度做了区分，整厘米刻度线最长，半厘米刻度线次之，毫米刻度线最短，读取尺寸时能快速定位刻度层级，不会出现不同比例刻度混淆的问题。

　　实际使用过程中，这款尺具的尺寸边界完全适配常规绘图作业的操作需求，尺身总长度控制在30厘米量程区间，对应不同比例下可覆盖的实际测量长度从1.5米到150米不等，完全满足机械零件图、建筑平面图、工艺布局图等常规工程图纸的绘制量取需求。尺身截面的三角形边长控制在2厘米左右，握持时手指能贴合尺身侧面，不会因为尺身过细导致握持不稳，也不会因为尺身过厚导致画线时笔尖与尺边间隙过大产生线条偏移。尺身两端做了平齐的端面处理，可临时作为平直靠具做短距离的直线绘制，端面的垂直度经过校准，也可用于快速检查图纸上直角线条的垂直偏差。

　　针对不同行业的绘图习惯，尺身排布的刻度比例覆盖了机械制图常用的1:1、1:2、1:5、1:10，以及建筑、土木绘图常用的1:100、1:200、1:500等常用比例，刻度的起始位置做了零位校准，零刻度线与尺身端面预留了1毫米的安全余量，避免长期使用后尺端磨损导致零位失准。尺身材质选用耐磨的工程塑料，整体重量控制在100克以内，长时间手持操作不会产生手部酸胀，放置在绘图板或图纸上也不会压损纸面，日常收纳时可直接放入绘图工具袋，不会因为磕碰导致刻度磨损或尺身变形。

　　在结构细节处理上，不同比例的刻度标识直接印刷在对应刻度区间的旁侧，无需翻转尺身查找比例标识，切换比例时可快速定位到需要的刻度面。尺身的棱边做了导角处理，画线时笔尖能紧密贴合尺边，不会出现墨水洇渗到尺身下方污染图纸的问题。针对现场测绘的临时绘图需求，这款尺具也可搭配绘图板做现场草图绘制，尺身的防滑表面在倾斜的绘图板上也能保持稳定放置，不会出现滑落的问题。相较于传统的单比例直尺，这种三棱结构的比例尺把多组比例刻度集成在单把尺具上，减少了绘图工具的携带数量，也避免了多把直尺混用导致的比例错用问题，是工程绘图、测绘作业中实用性极强的基础量具。
