入门级手动车床数控化改造换刀装置

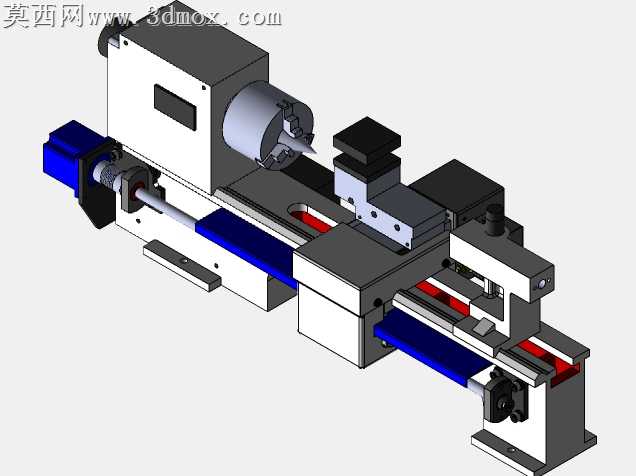

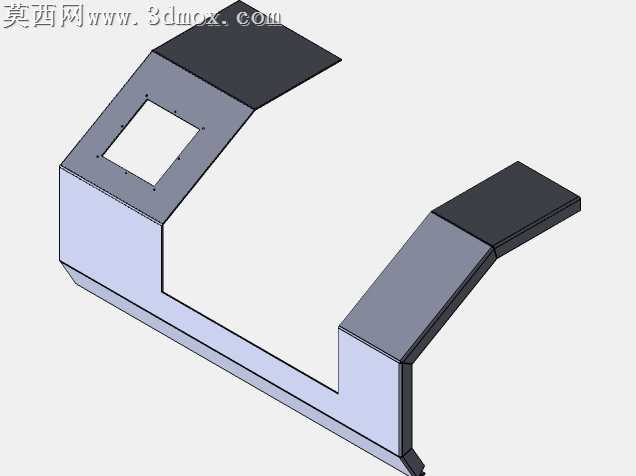

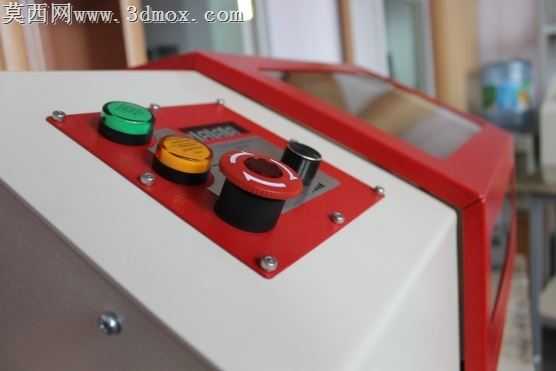

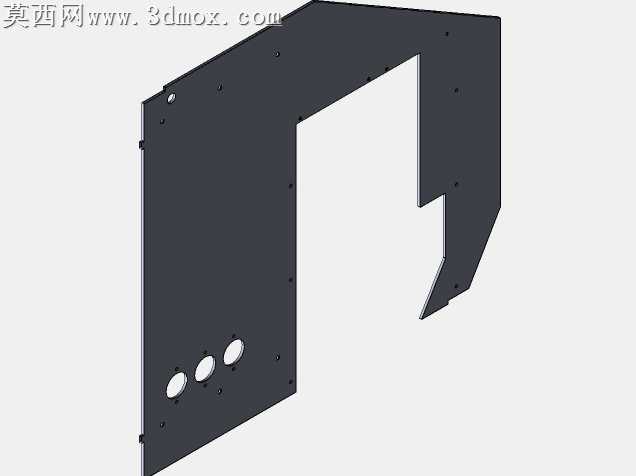

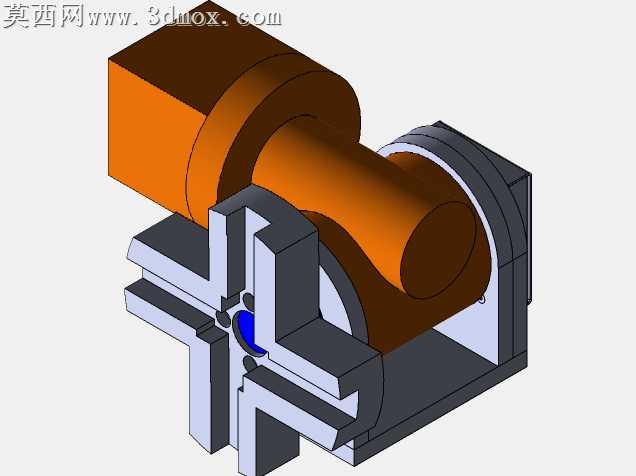

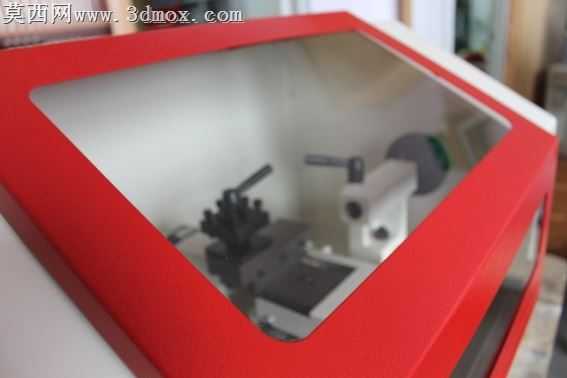

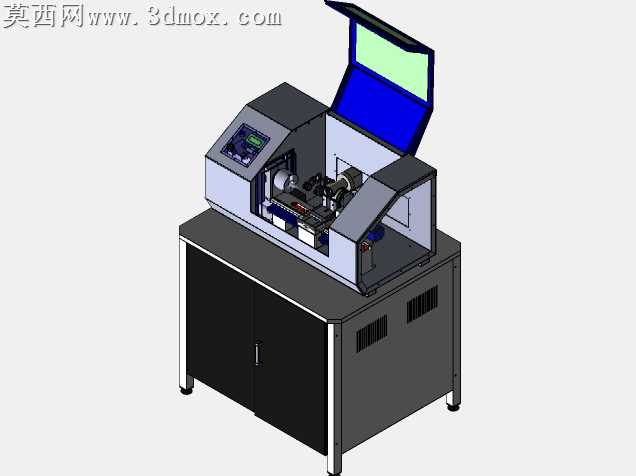

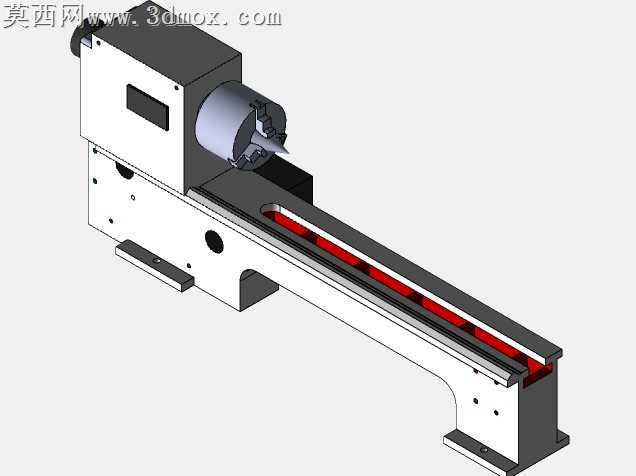

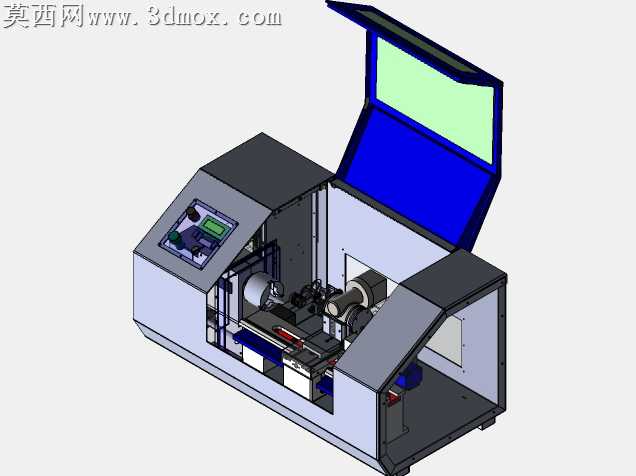

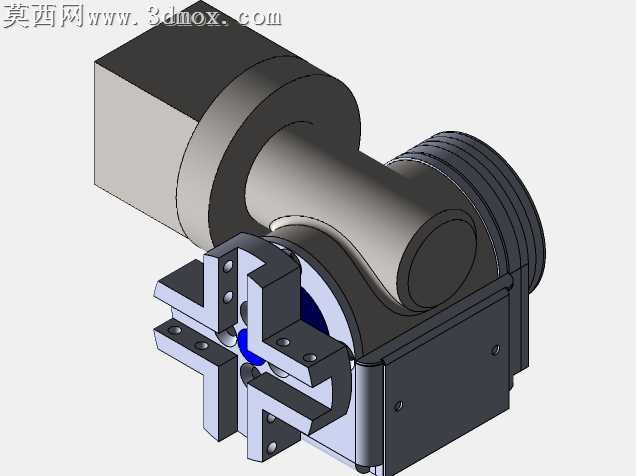

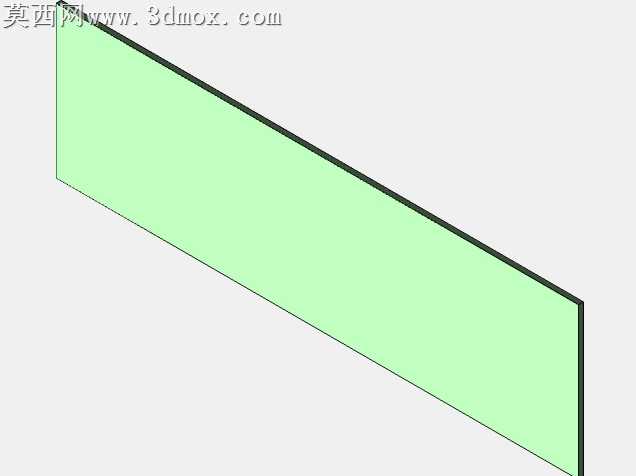

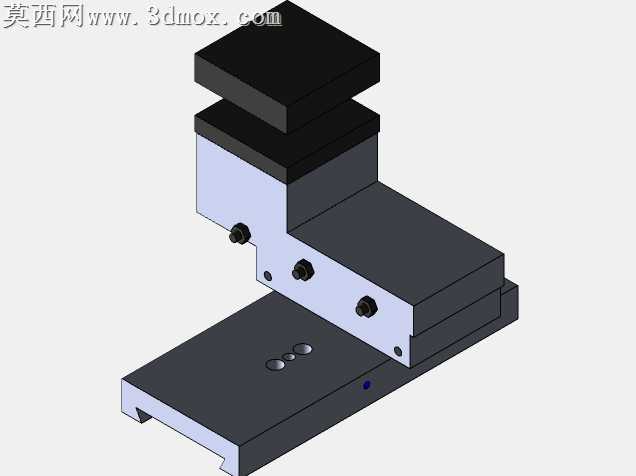

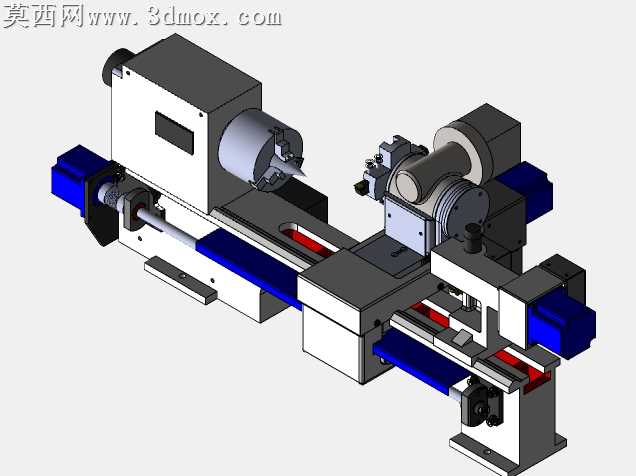

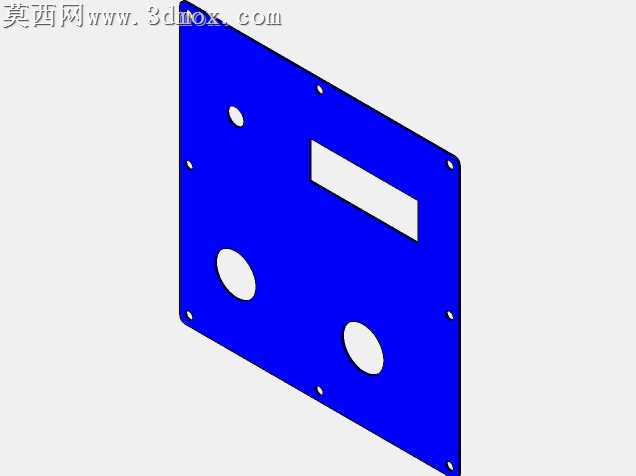

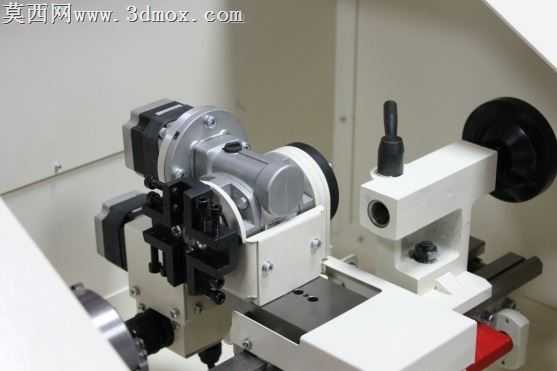

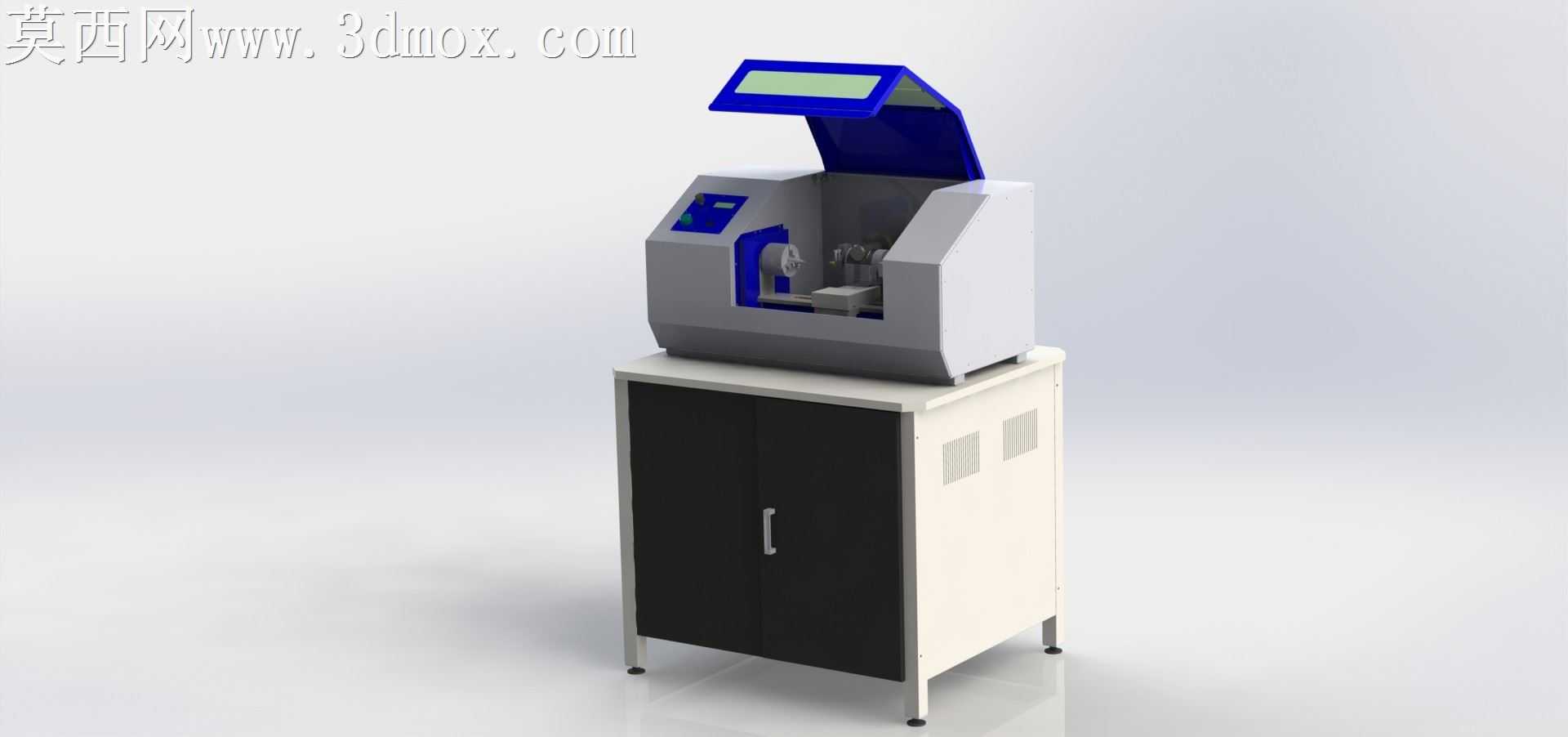

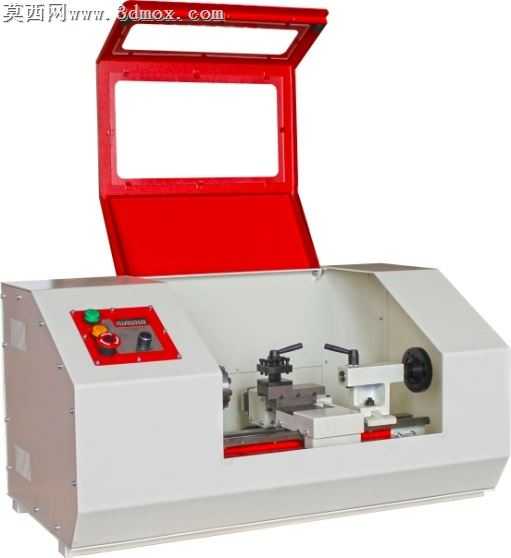

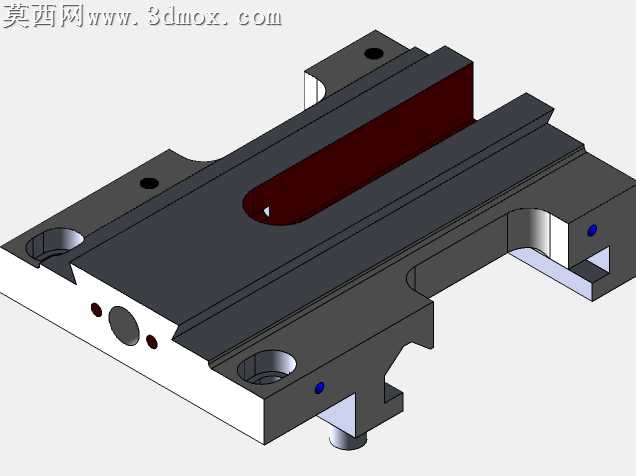

本作品为入门级喷射式手动车床的数控化改造三维设计，核心围绕自动换刀功能的落地实现展开，整体建模过程严格遵循机械设计的装配逻辑，先完成基础床身、主轴箱、进给导轨等原有车床部件的参数化建模，还原原机床的基础安装基准与空间布局，再逐一搭建数控改造新增的功能模块。建模阶段对各部件的配合公差做了模拟校验，比如换刀架与进给拖板的安装定位面、刀位旋转的同轴度、防护舱门的开合铰接结构都做了贴合实际加工装配的细节处理，避免出现干涉错位的问题。渲染环节针对不同部件赋予了对应材质：床身机架采用磨砂灰铸铁材质，还原机床铸件的哑光厚重质感；开合式防护舱的上翻盖观察窗设置为半透明淡绿色防护玻璃材质，舱体内壁采用哑光深蓝工业涂装，操作面板区域做了按键凸起、显示屏亮面的细节处理，传动部件的金属导轨、旋转刀架做了金属切削面的反光质感区分，不同材质的粗糙度、反光度参数都做了对应调整，让整体渲染效果贴近真实工业设备的视觉表现。结构设计上，在保留原车床主轴装夹、基础进给功能的前提下，优化了自动换刀机构的布局，将多工位刀架集成在横向进给拖板上，配套设计了舱体全封闭防护结构，上翻盖可向上开启完成工件装卸、刀具调整操作，侧部斜向防护板预留了操作面板的安装位，操作面板集成了数控系统显示屏与功能按键，方便操作人员输入加工指令。设计思路围绕降低入门级车床数控改造成本展开，尽可能复用原机床的床身、主轴等成熟部件，仅替换增加数控进给、自动换刀、安全防护相关模块，解决原手动车床换刀效率低、加工精度依赖操作人员经验的问题，虽然改造后设备的加工精度与工业级数控车床仍有差距，但能够满足入门级数控加工的学习、简单零件小批量加工的需求，整体结构紧凑，改造门槛较低，适合数控初学者参考学习车床改造的基础逻辑，也可作为小型加工场景低成本设备升级的参考方案。
