商用多站位综合力量训练器械结构设计

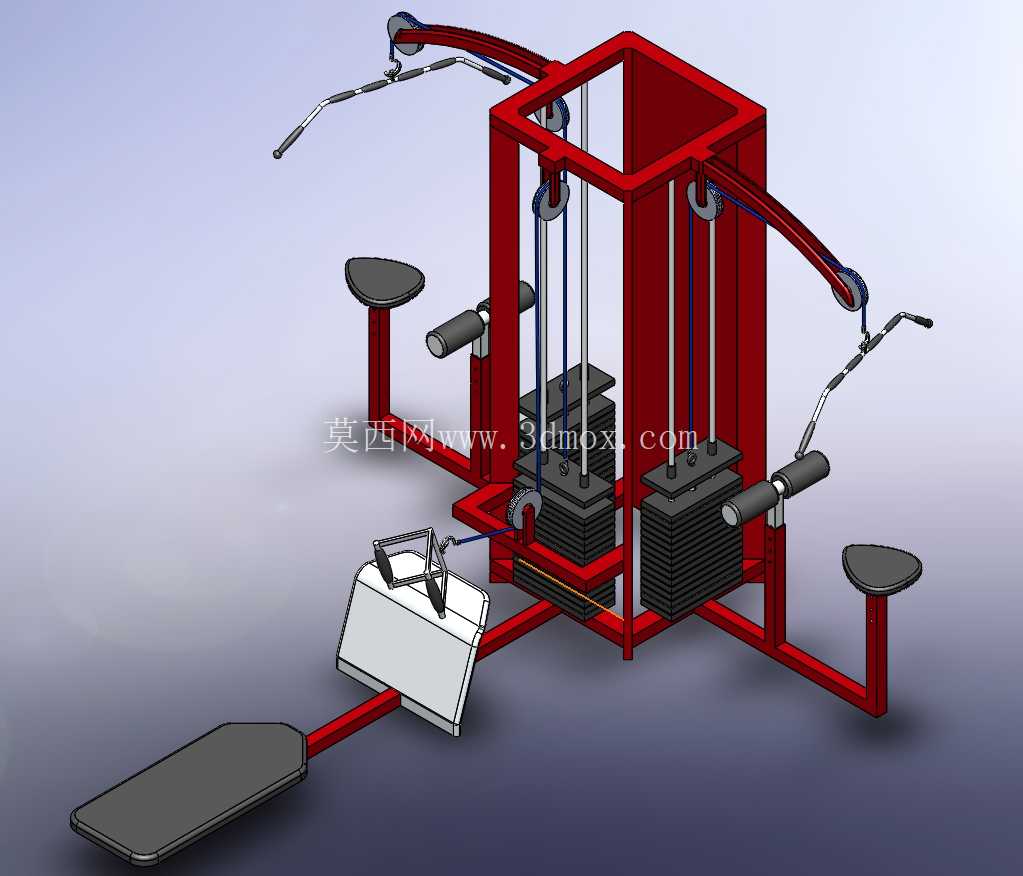

　　这款综合力量训练器械主要面向商用健身场景设计，可同时满足多名训练者完成不同部位的力量训练需求，覆盖胸、背、肩、臂、核心以及下肢的多肌群抗阻训练动作，相比单功能训练器械，能够大幅节省健身场地的占用面积，提升单位空间内的训练承载能力，适配商业健身房、企业员工健身区、社区健身中心等多种场地的配置需求。从结构布局来看，设备采用中心主框架承载配重模块的设计思路，将两组叠式配重块集成在主框架内部腔体中，通过不同走向的钢索、定滑轮组将配重阻力传导至各个操作站位，避免配重模块外露带来的磕碰风险，同时让整体设备的重心集中在中心区域，提升设备使用过程中的稳定性，无需额外打膨胀螺栓固定地面也可满足常规训练的防倾覆要求。

　　设备共设置四个独立操作站位，分别对应不同的训练动作：高位拉索站位可完成高位下拉、直臂下压等背肌训练动作，低拉站位可完成坐姿划船、弯举等动作，推胸站位可完成坐姿推胸、夹胸等胸肌训练动作，平卧训练位可完成卧推、腹肌训练等动作，各个站位的操作互不干扰，钢索走线经过滑轮组的转向优化，操作过程中钢索不会出现相互干涉、摩擦的问题。配重系统采用标准插销式调节结构，每片配重块的重量梯度设置符合常规力量训练的负荷递进需求，训练者可根据自身能力快速调整训练负荷，插销采用防脱落结构设计，避免训练过程中插销滑脱造成的配重块坠落风险。

　　钢索选用高负载镀锌钢丝绳，配套的定滑轮采用带密封轴承的尼龙滑轮，既能够降低传动过程中的噪音，也可减少钢索的磨损，延长易损件的更换周期。操作部件的设计充分考虑人机工程学要求，座椅采用高度可调结构，适配不同身高、臂长的训练者使用，握把采用防滑纹理设计，训练过程中不易滑脱，腿部固定泡棉采用软质耐磨材质，贴合腿部轮廓的同时不会产生过硬的压迫感。主框架采用标准矩形钢管焊接成型，焊缝处做打磨平滑处理，整体表面做喷塑防锈处理，能够适应健身房内高湿度、高频使用的环境，长期使用不易出现掉漆、锈蚀的问题。

　　设备的安装边界尺寸经过优化，整体占地长度约2.8米，宽度约1.6米，高度约2.2米，场地预留时只需在设备周边留出0.8米的操作空间即可满足使用要求，地面承重要求不高，常规商用建筑地面均可满足安装条件。在结构设计过程中，所有受力节点均做了加强处理，主框架的连接处采用加厚连接板焊接，滑轮安装座采用折弯钢板一体成型，能够承受最大150kg的训练负载，满足不同训练水平人群的使用需求。设备底部设置可调式脚杯，可适配地面不平整的安装场景，通过调整脚杯高度让设备整体保持水平，避免训练过程中出现晃动、异响的问题。平卧训练板采用可翻折设计，不需要使用时可向上翻起收起，进一步节省场地占用空间，方便训练者在不同站位之间移动。各个钢索的端头采用可调式锁紧结构，长期使用出现钢索伸长松弛的情况时，可通过端头的调节螺母调整钢索张紧度，无需拆解整体结构即可完成维护，降低后期运维的难度。
