双轴铰接式机械连接结构件

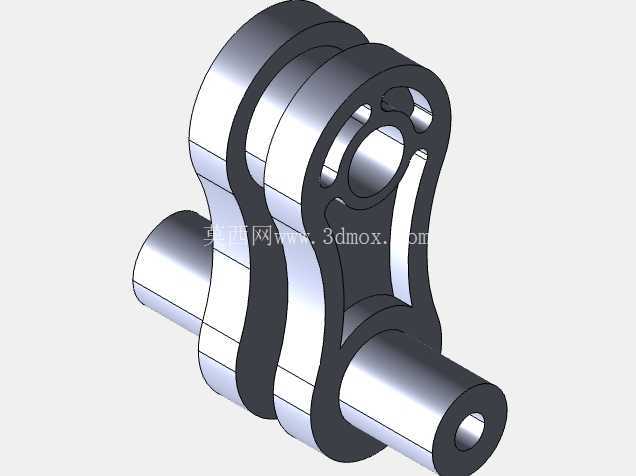

　　该结构件属于机械传动系统中的铰接承载部件，主要应用在需要实现小角度相对摆动、同时传递双向载荷的机械连接场景中，常见于小型工程机械的连杆机构、自动化设备的摆臂连接端、轻工机械的往复运动铰接点位，也可作为教学演示类机械结构的实训构件使用。从功能特性来看，该零件两端设置同轴度要求较高的空心轴段，可直接穿装销轴与相邻构件形成转动副，中间的异形连接板采用变截面过渡设计，在保证整体结构刚度的前提下尽可能削减了非承载区域的材料余量，降低零件自身重量的同时减少了转动惯量，适配中低速往复摆动的工况需求。零件上的减重孔并非随意开设，其位置经过受力路径优化，避开了轴段与连接板衔接的应力集中区域，孔边均做了圆角过渡处理，避免交变载荷下出现应力开裂的问题。

　　从设计思路层面分析，该零件采用对称式布局，两个平行的安装轴段轴线平行度公差需控制在0.02mm以内，才能保证铰接转动时无卡滞、偏磨现象；中间连接部分的轮廓采用多段圆弧平滑过渡，没有尖锐棱角，既降低了加工时的应力集中风险，也避免了装配过程中对操作人员造成剐蹭。零件的轴段为空心结构，内径尺寸适配标准规格的销轴与衬套，可直接配合自润滑衬套使用，无需额外加工油槽，维护时仅需定期检查衬套磨损量即可。

　　关于安装边界，该零件两个轴段的外伸长度一致，安装时相邻构件的铰接耳板间距需与零件中间连接板的厚度匹配，预留0.1-0.2mm的装配间隙，避免转动时出现端面摩擦；零件整体的摆动范围受中间连接板轮廓限制，最大摆角约为45度，选型时需确认工况所需的摆动角度在该范围内，避免出现运动干涉。零件的材质可根据载荷等级选择，轻载工况下可采用铝合金6061加工，表面做阳极氧化处理提升耐磨性，中载工况下可采用45号钢调质处理，轴段表面做高频淬火提升硬度，重载场景则可更换为40Cr材质并做调质加表面渗碳处理。加工时需先完成两端轴段的外圆车削，保证轴段的圆柱度公差，再以轴段外圆为定位基准加工中间连接板的轮廓与减重孔，最后对所有棱边做倒钝处理，去除加工毛刺。

　　装配前需检查轴段表面粗糙度，需达到Ra1.6以下才能保证与衬套的配合精度，装配时需在销轴表面涂抹少量润滑脂，降低初始转动的摩擦阻力。该类铰接件在实际使用中，常见的失效形式为轴段磨损与连接板根部断裂，设计时通过加大轴段与连接板的过渡圆角、提升轴段表面硬度的方式，可有效延长零件的使用寿命，相比传统的分体式铰接支座，该一体式结构减少了装配零件数量，降低了装配累积误差，整体结构刚度更高，适合在安装空间紧凑、载荷方向多变的铰接点位使用。
