医疗产品自动充液生产线设备设计

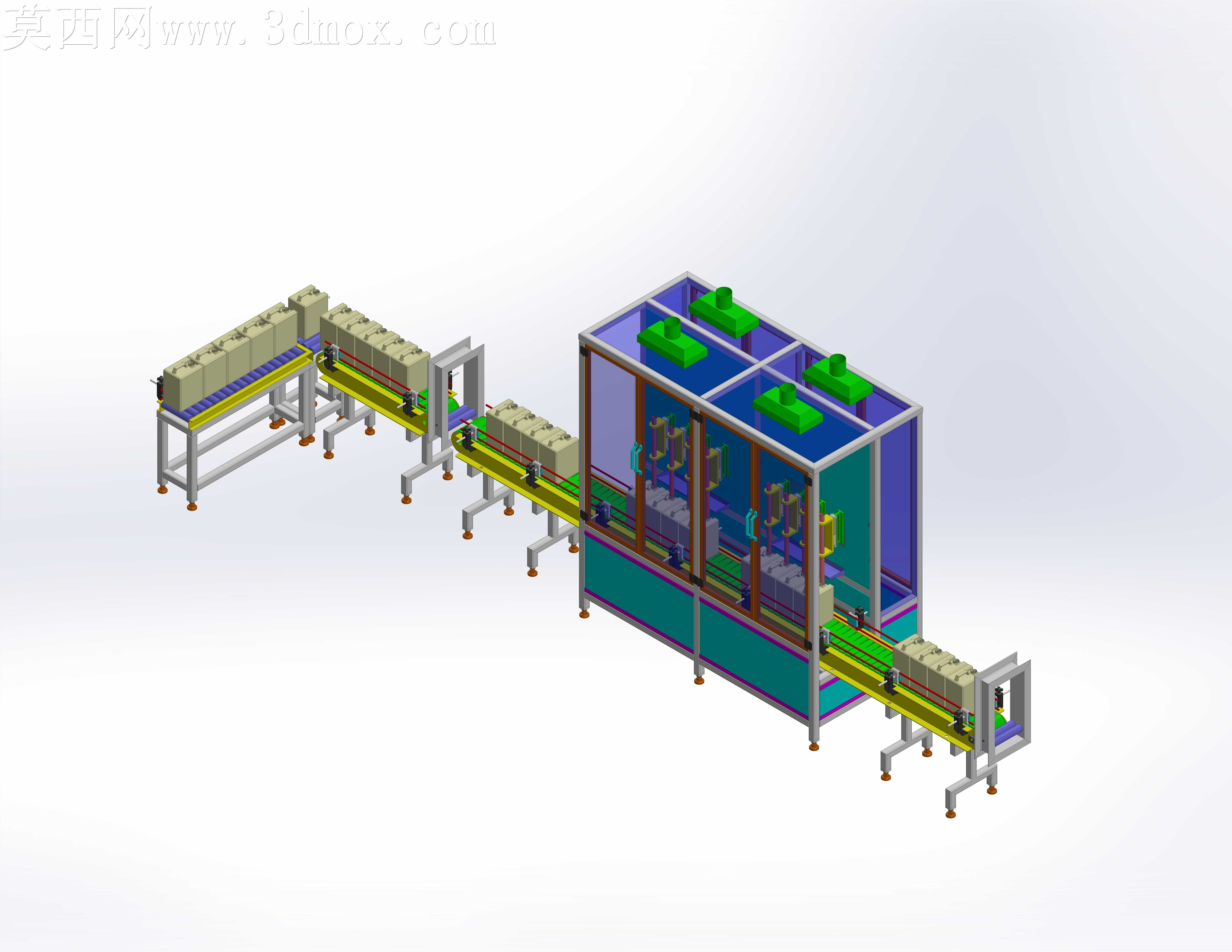

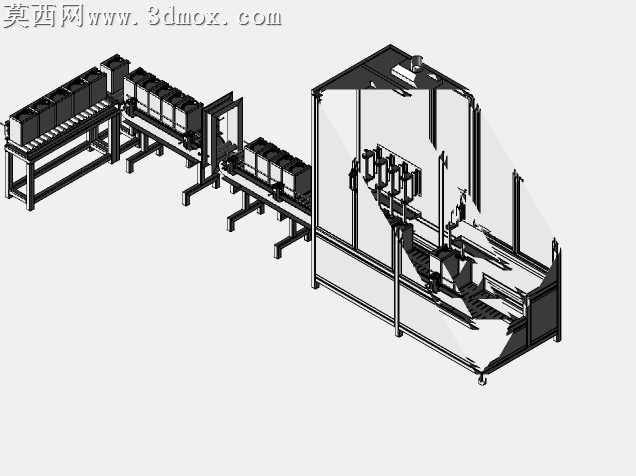

本套自动充液系统采用三维参数化建模完成整体方案设计，建模过程中对各功能模块进行独立装配约束，确保各运动部件无干涉、装配逻辑符合实际生产加工的公差要求。渲染阶段采用工业设备常用的哑光金属材质搭配安全防护透明视窗材质，对机架铝型材、输送皮带、防护柜体、顶部动力组件分别赋予对应物理材质属性，还原设备真实的视觉质感，清晰呈现各部件的位置关系与外观特征。结构设计上，整套设备分为前段来料输送段、多工位并行充液作业舱、后段出料输送段三个核心部分：前后输送段采用带导向护栏的皮带输送结构，搭配可调式支撑脚杯，可适配不同规格的待充液载具输送需求，输送线侧边设置定位挡停机构，确保载具精准进入充液工位；中部充液作业舱采用封闭式框架防护结构，顶部布置四组充液执行动力单元，舱内设置多组并行充液工位，可同步完成多个产品的充液作业，舱体侧面设置透明防护门，既满足生产安全防护要求，也便于日常运维观察作业状态，柜体底部设置走线与管路排布空间，规整整合液路与电路走线。设计思路围绕医疗类产品充液工序的自动化需求展开，采用伺服驱动控制充液行程与输送节拍，实现充液量精准控制、输送定位精准匹配，替代传统人工充液作业模式，提升生产效率与充液一致性，同时模块化的结构设计便于后续根据产能需求拓展工位数量，适配不同产能规模的生产线布局，各功能模块采用标准化连接件装配，降低设备加工与后期维护成本。
