脚座安装式拉杆型标准气动气缸

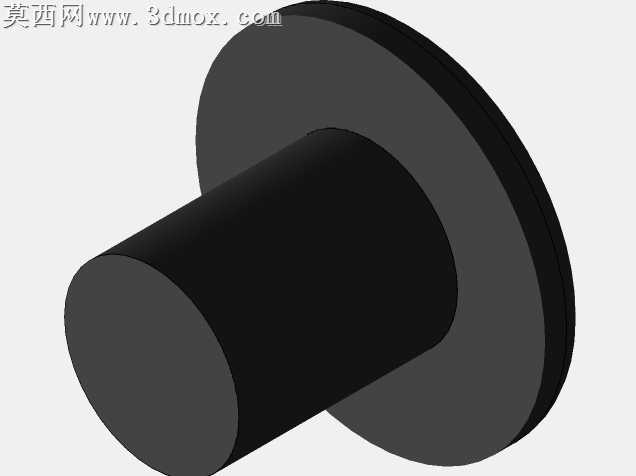

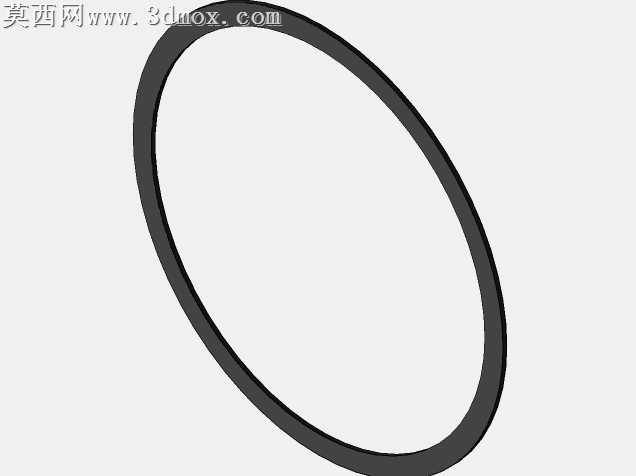

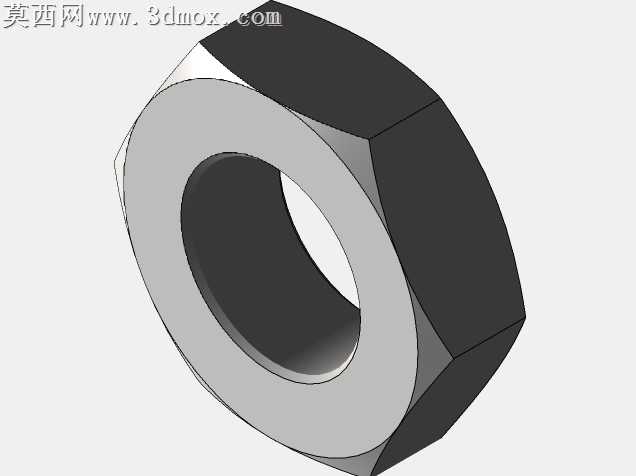

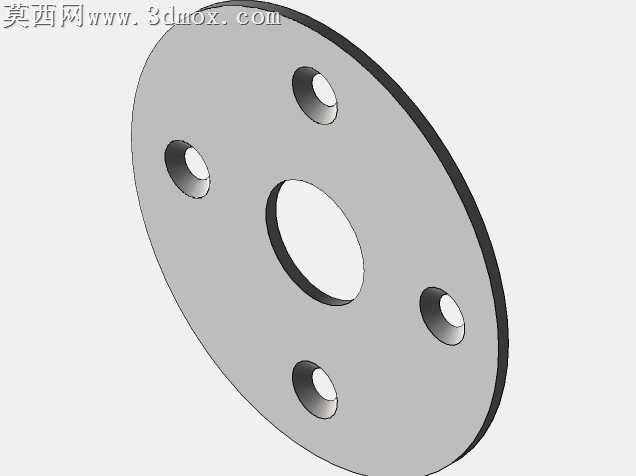

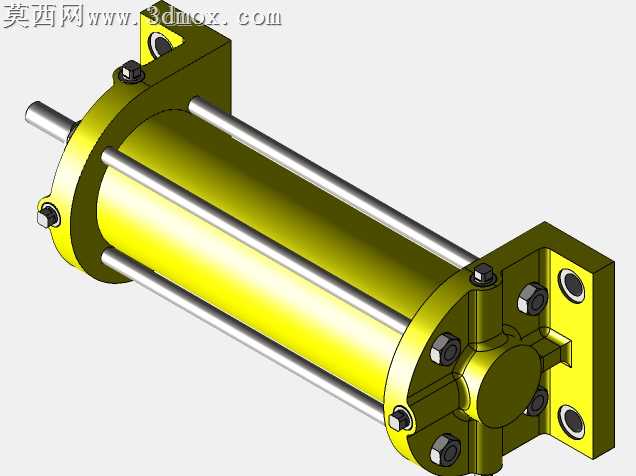

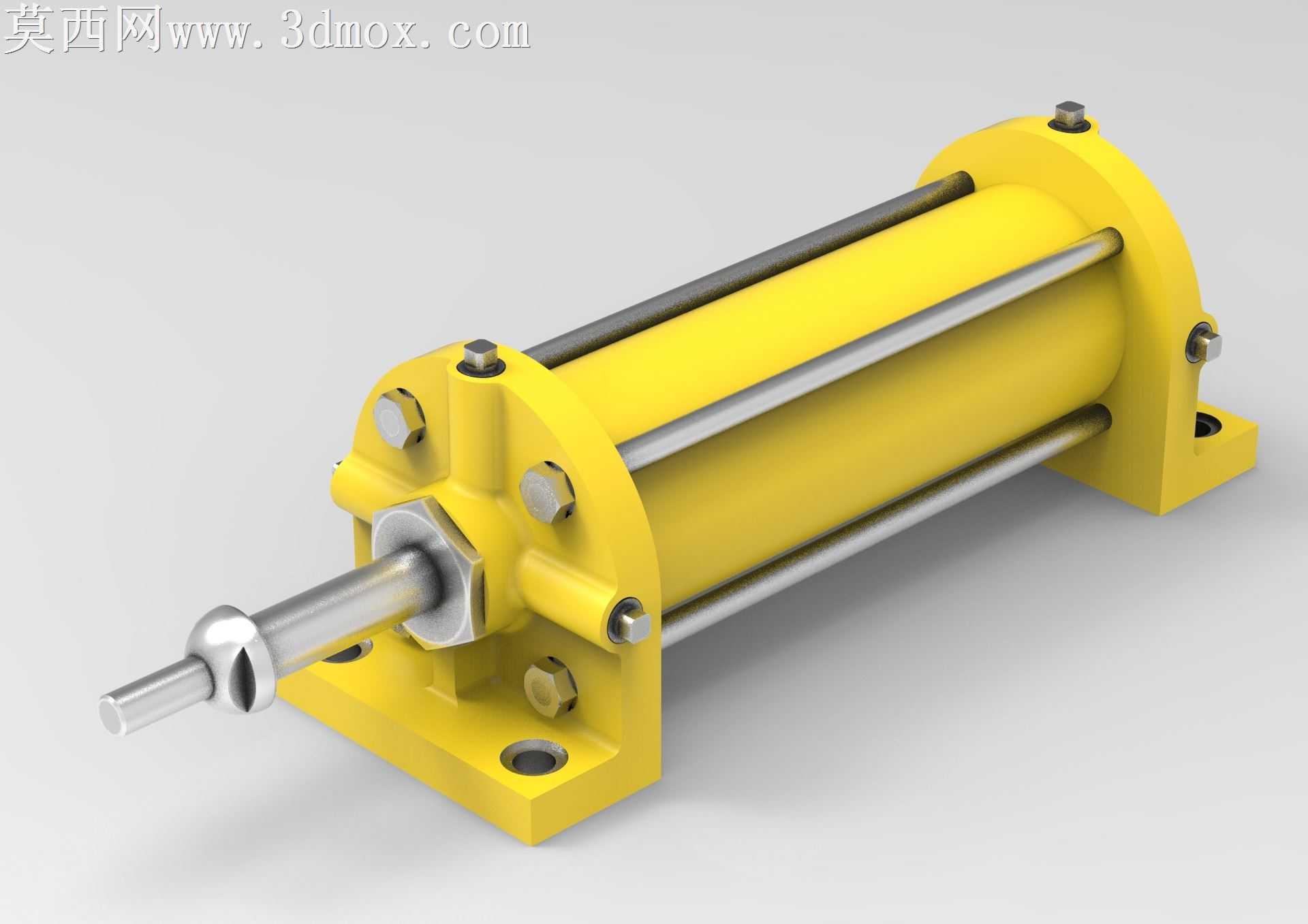

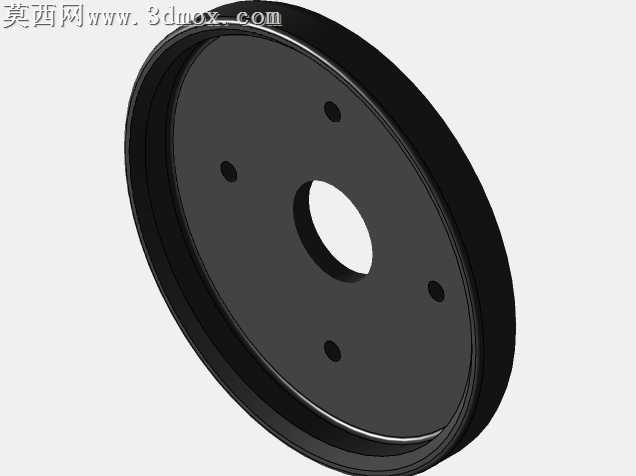

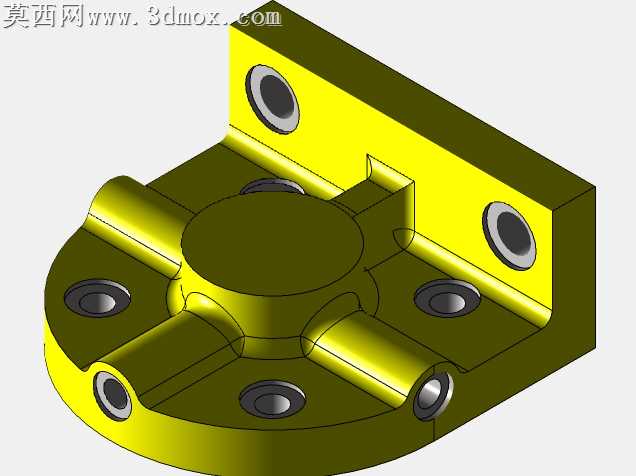

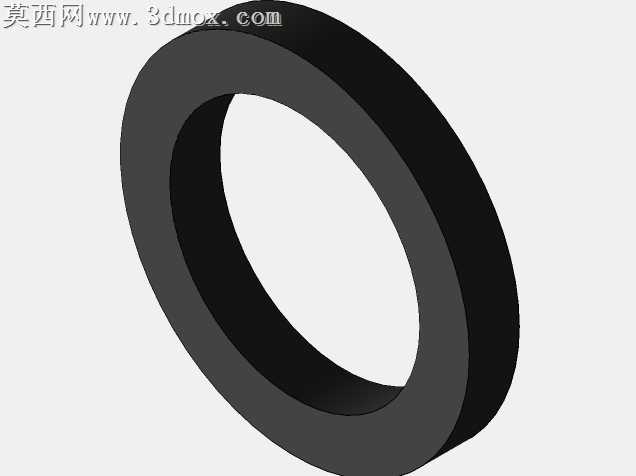

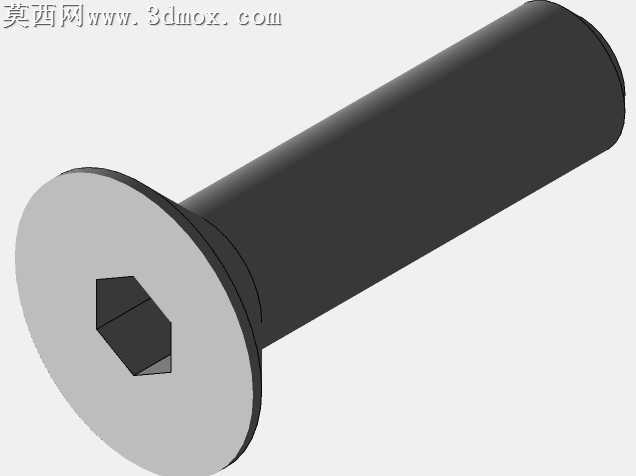

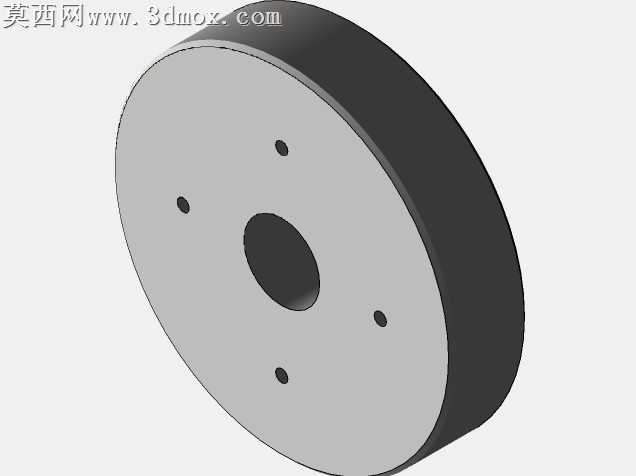

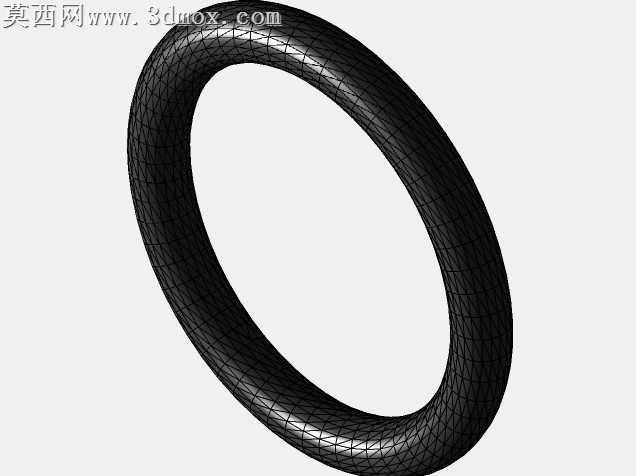

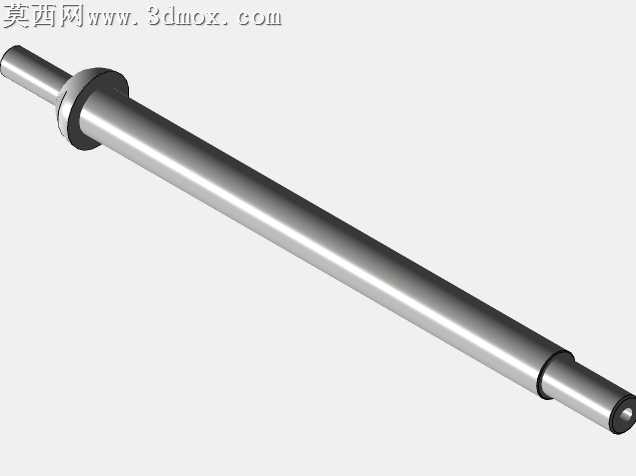

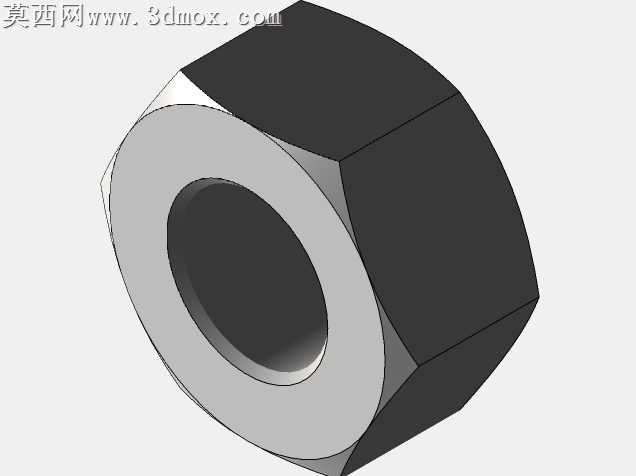

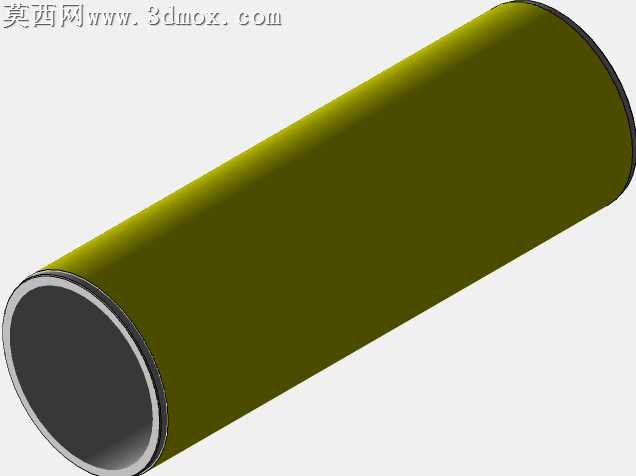

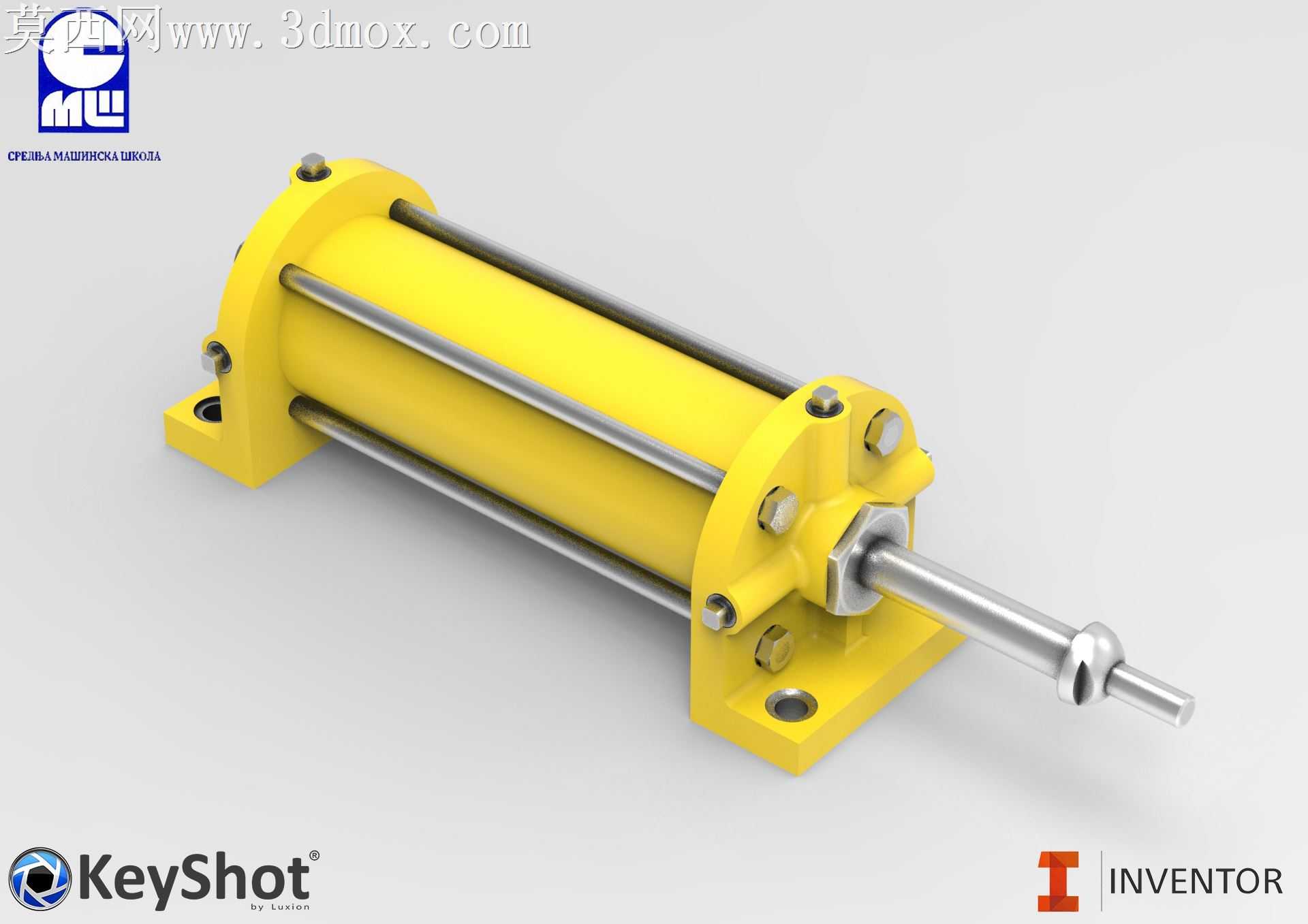

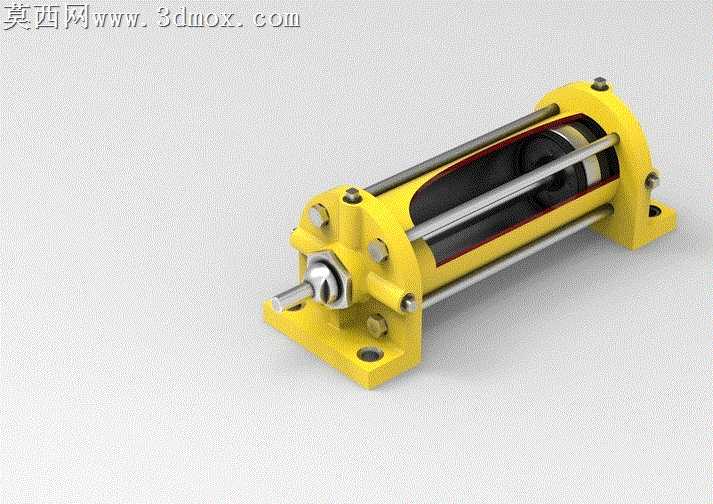

本作品为脚座安装式拉杆型标准气动气缸三维模型，建模阶段严格遵循气动元件通用设计规范，先完成整体参数化草图绘制，以气缸公称缸径、标准行程为核心基准，依次构建缸筒、前后端盖、活塞杆、紧固拉杆、脚座安装支架等核心结构的基础特征，通过拉伸、旋转、切除等基础建模命令完成主体轮廓搭建，再对端盖密封槽、拉杆安装孔、脚座固定沉孔、活塞杆连接孔等细节结构进行精细化特征处理，所有安装尺寸、配合尺寸均符合气动元件行业通用标准，可直接用于虚拟装配验证、气动回路模拟等场景。渲染阶段采用专业渲染工具完成材质与光影调试，缸筒部分赋予亮黄色哑光金属漆材质，还原工业气动元件常用的漆面质感，调整漆面粗糙度参数避免过度反光，同时保留漆面的细腻颗粒感；紧固拉杆、活塞杆部分赋予抛光不锈钢材质，设置合适的反射强度与金属度，还原金属杆件的光亮质感；前后端盖、脚座支架部分与缸筒采用同色系黄色漆面材质，仅在边角位置做轻微的磨损质感处理，模拟工业元件的真实使用观感；场景采用柔和的三点布光方案，主光源从斜上方45度投射，勾勒气缸整体轮廓，辅光源补充暗部细节避免出现死黑区域，环境光添加微弱的工业环境反射，让金属部件的反射效果更具真实感，最终渲染图清晰展现气缸的整体结构与各部件的装配关系。结构设计上，该气缸采用经典的四拉杆锁紧结构，四根金属拉杆贯穿前后端盖，通过端部螺母锁紧将缸筒夹持在两端盖之间，密封性能可靠且拆装维护便捷；底部采用一体式脚座安装结构，脚座与前端盖集成设计，预留两个沉头安装孔，可通过螺栓直接固定在安装基面，安装稳定性强；活塞杆伸出端采用标准轴径设计，端部预留连接孔位，可搭配不同类型的气缸接头适配不同的负载连接需求；端盖内部预留密封件安装槽位，可适配标准O型圈、防尘圈等气动密封元件，保证气缸工作时的气密性与防尘能力。设计思路围绕通用气动执行元件的实用性展开，在保证结构符合行业标准的前提下，简化了非关键部位的冗余特征，既保留了气缸所有核心功能结构，又控制了模型的整体复杂度，可适配不同配置的三维设计软件流畅运行，适用于工业自动化设备的气动系统布局演示、设备虚拟装配、教学演示等多种场景，能够直观展现拉杆式脚座安装气缸的典型结构与外观特征。
