龙门式多向码垛输送生产线三维设计

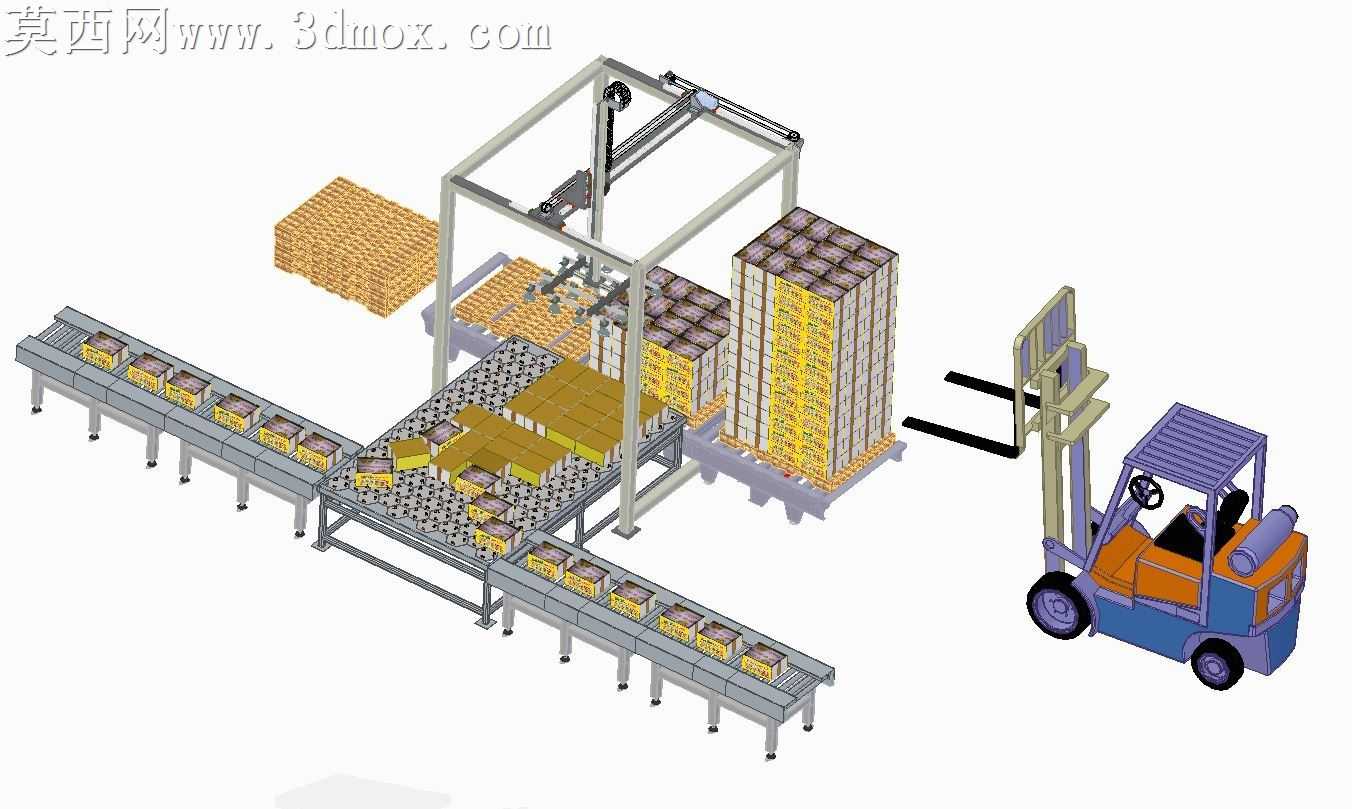

本作品为结合Celluveyor输送单元的龙门式卡通盒多向码垛生产线三维设计，整体建模过程严格遵循工业物流装备的实际尺寸比例，在三维软件中完成全零部件的参数化搭建，从底层输送线的支腿、辊筒、侧边护栏，到龙门架的型材框架、横向移动横梁、抓取执行机构，再到配套的叉车、载货托盘、待码垛卡通盒堆垛单元，每一处结构都做了精细化还原。建模阶段针对不同部件的运动逻辑做了结构适配：输送线采用分段式模块化设计，进料段、分拣转向段、出料段的衔接处做了无干涉过渡处理，保证卡通盒在输送过程中可顺畅完成多向分流转向；龙门架的移动横梁与立柱之间配置了线性导轨结构，抓取端采用多吸盘组合的执行模组，可适配不同排布的卡通盒抓取需求，龙门架的行程范围完全覆盖码垛工位与待取料工位，满足整层码垛的动作行程要求。渲染阶段针对不同部件赋予了贴合实际工业场景的材质：输送线框架采用哑光喷塑金属材质，辊筒做了亮面金属质感处理，卡通盒采用黄棕色瓦楞纸材质并添加了细微的表面纹理，叉车车身做了分色烤漆材质处理，轮胎采用黑色橡胶材质并添加胎面纹理，托盘采用实木纹理材质，地面采用浅灰色工业地坪材质，整体光影采用柔和的顶光搭配侧方补光，既清晰展现所有结构细节，又还原了生产车间的真实视觉氛围。设计思路围绕中小规格包装件的自动化码垛需求展开，摒弃传统码垛机的单路径输送限制，通过多向输送单元实现来料的灵活排布，搭配龙门式抓取机构完成高精度码垛作业，同时预留了叉车对接的整垛转运工位，打通从包装件输送、分拣、码垛到整垛出库的全流程物流链路，模型中所有运动部件均做了装配约束处理，可直接用于运动仿真演示，直观展现整套码垛系统的作业流程，为物流仓储自动化产线的方案设计、结构优化提供直观的三维参考。
