概念型无人直升机机身结构设计

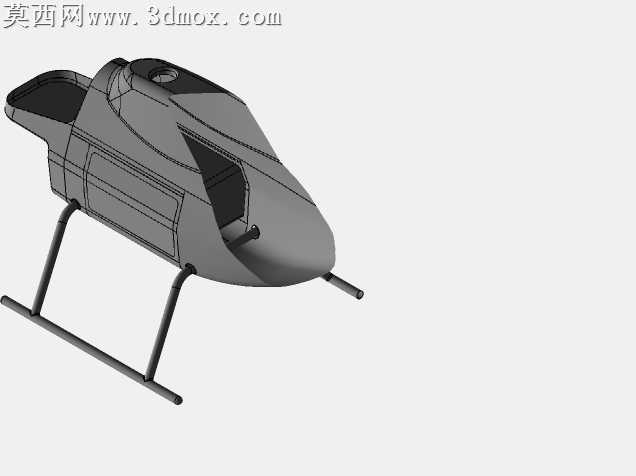

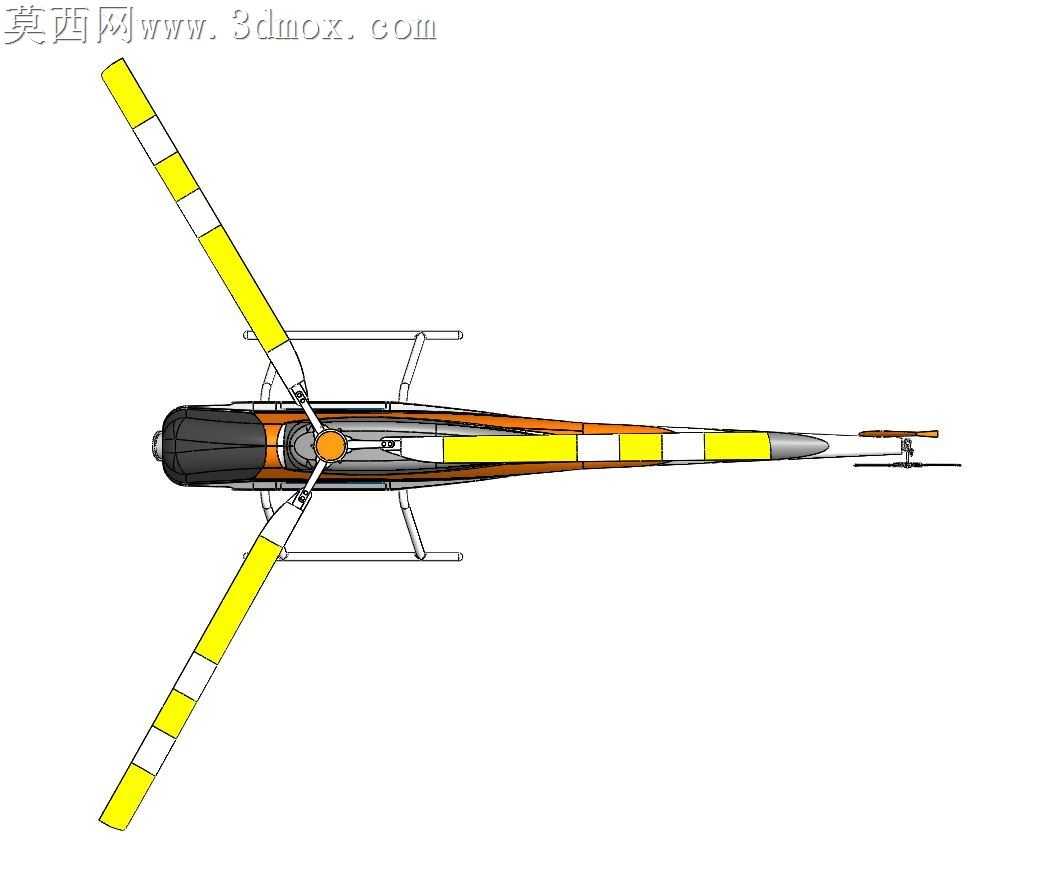

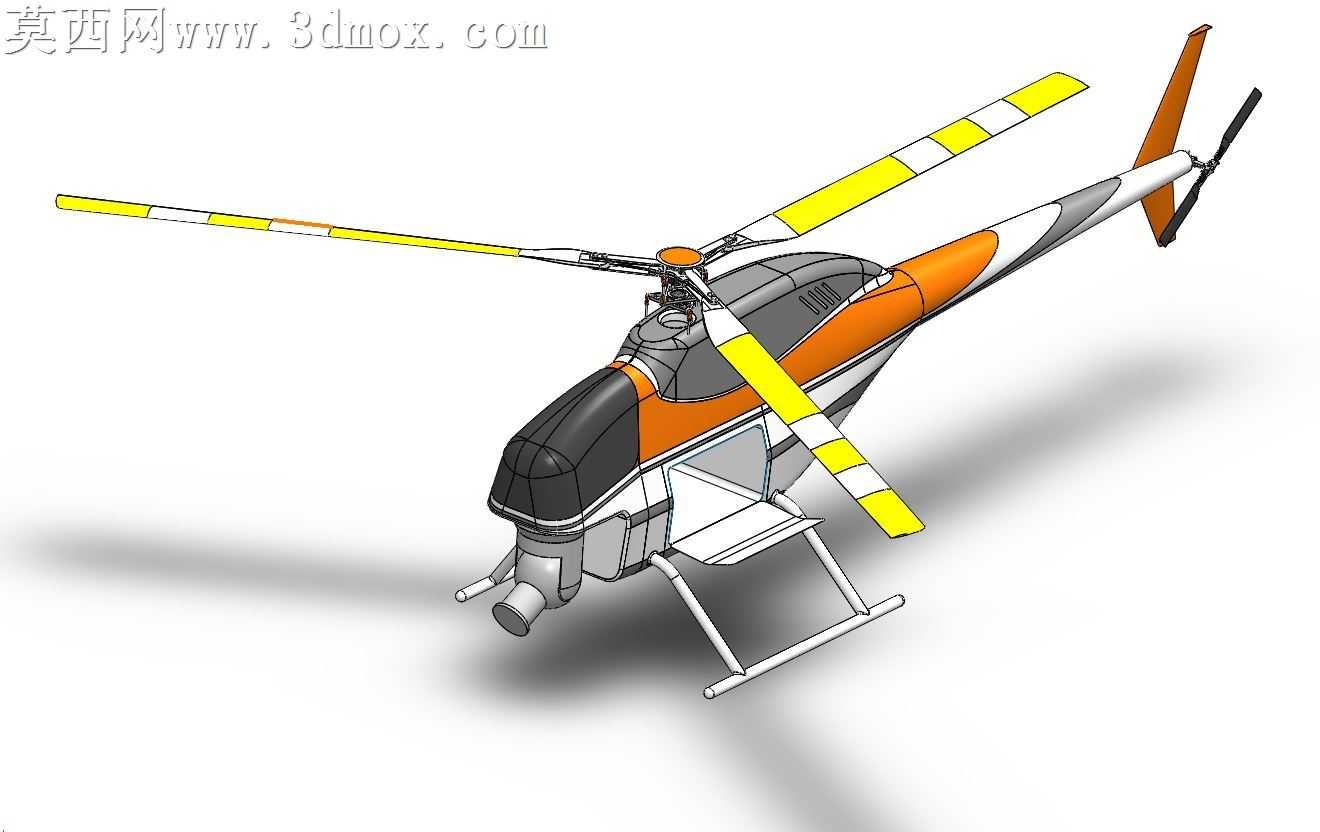

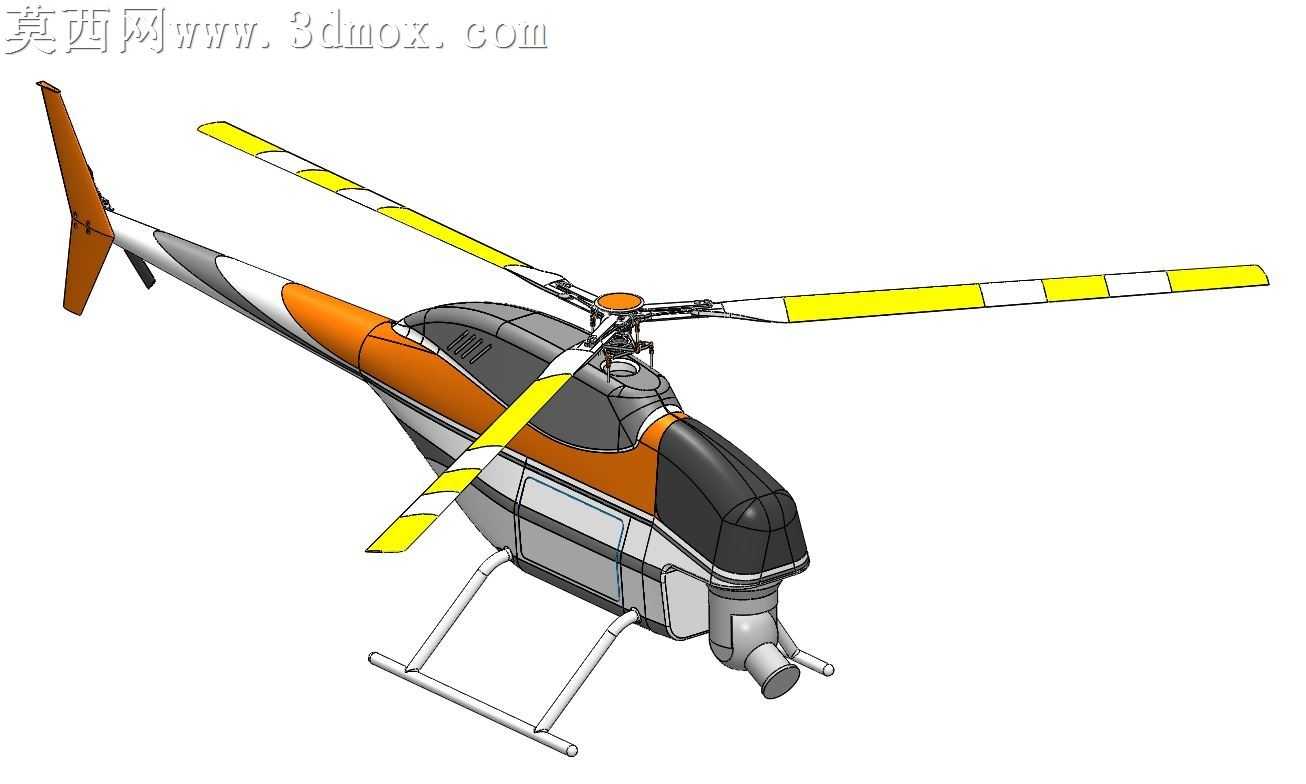

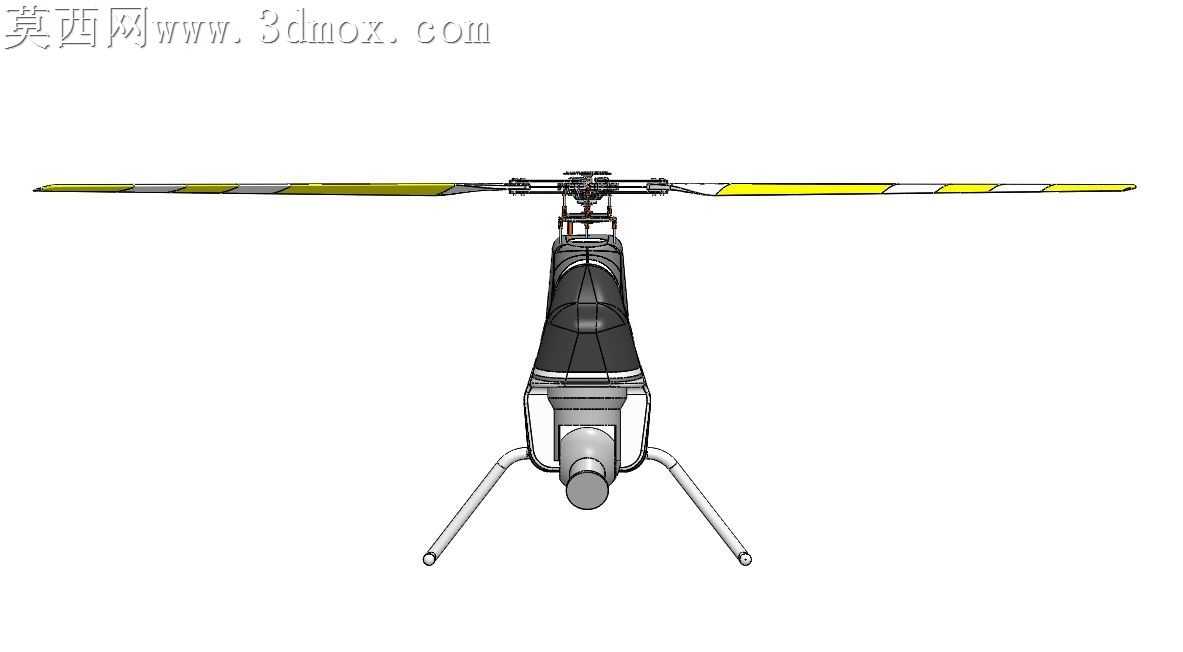

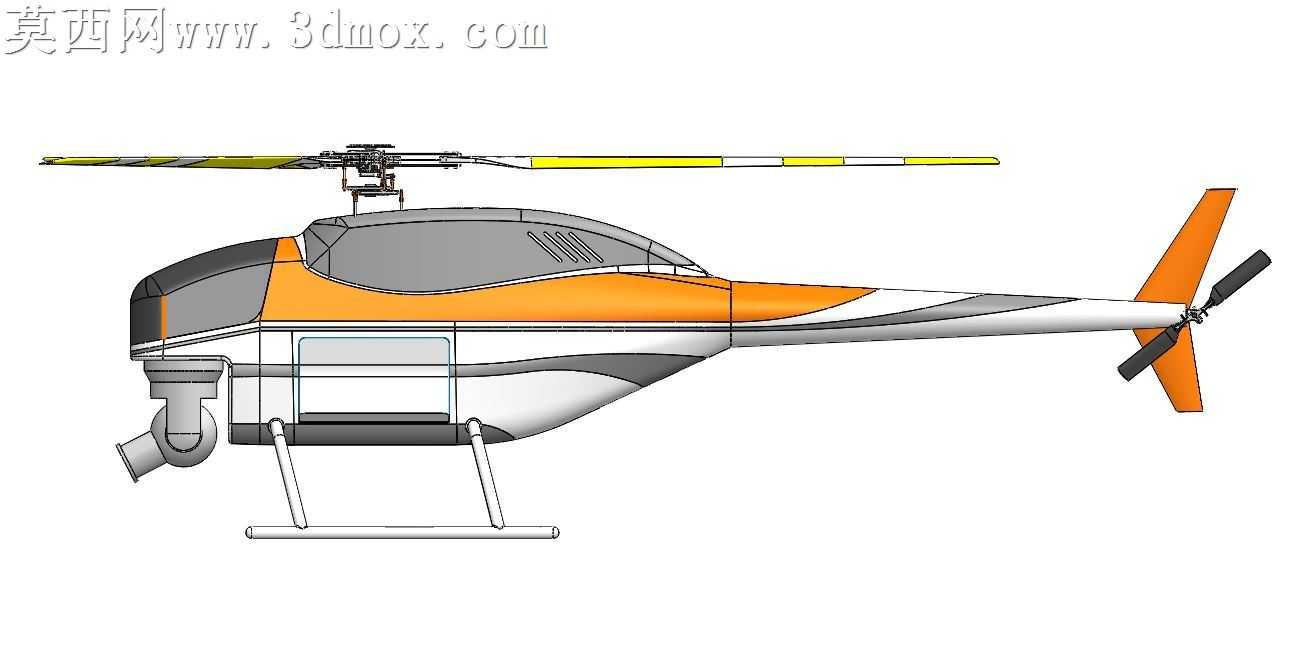

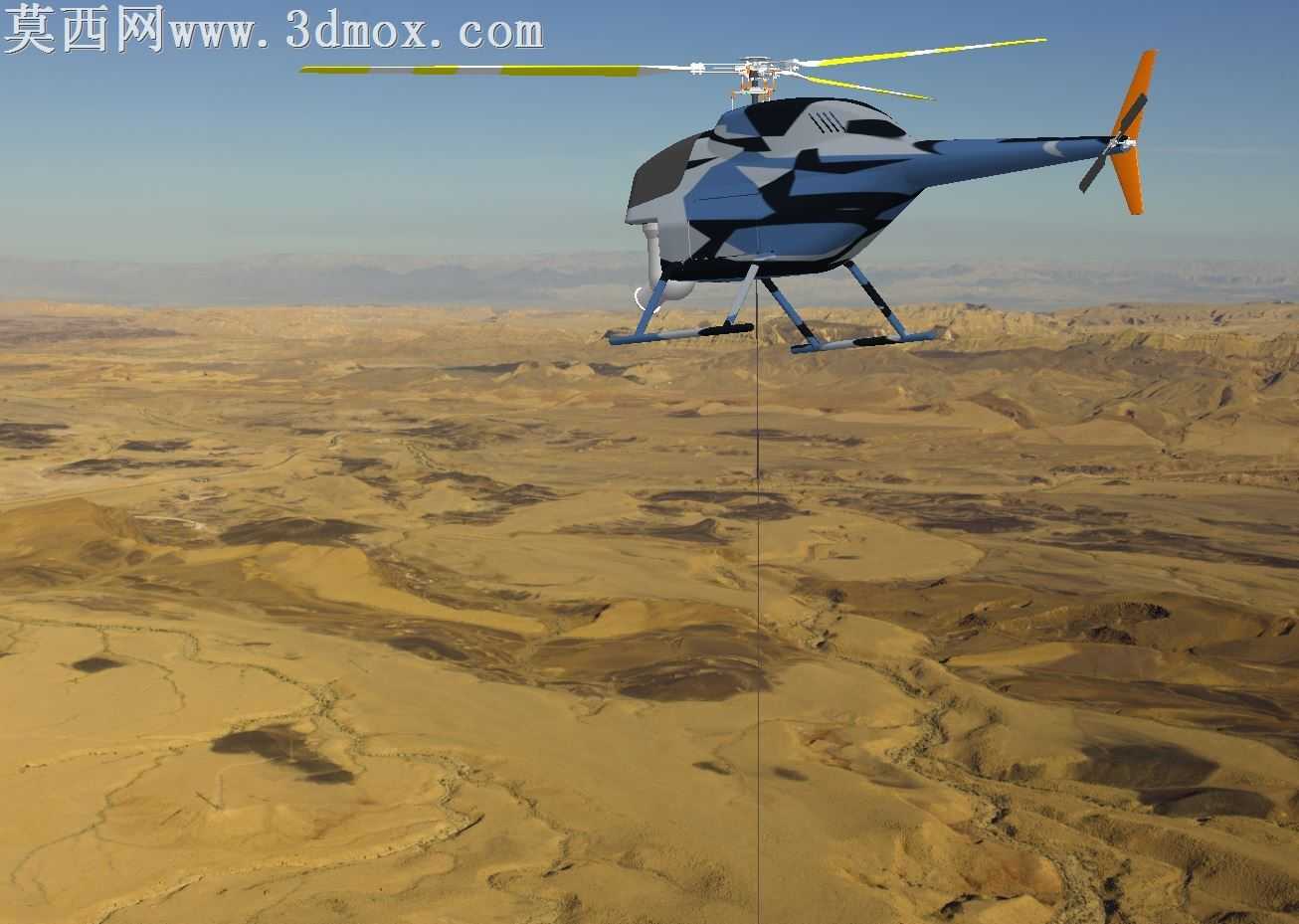

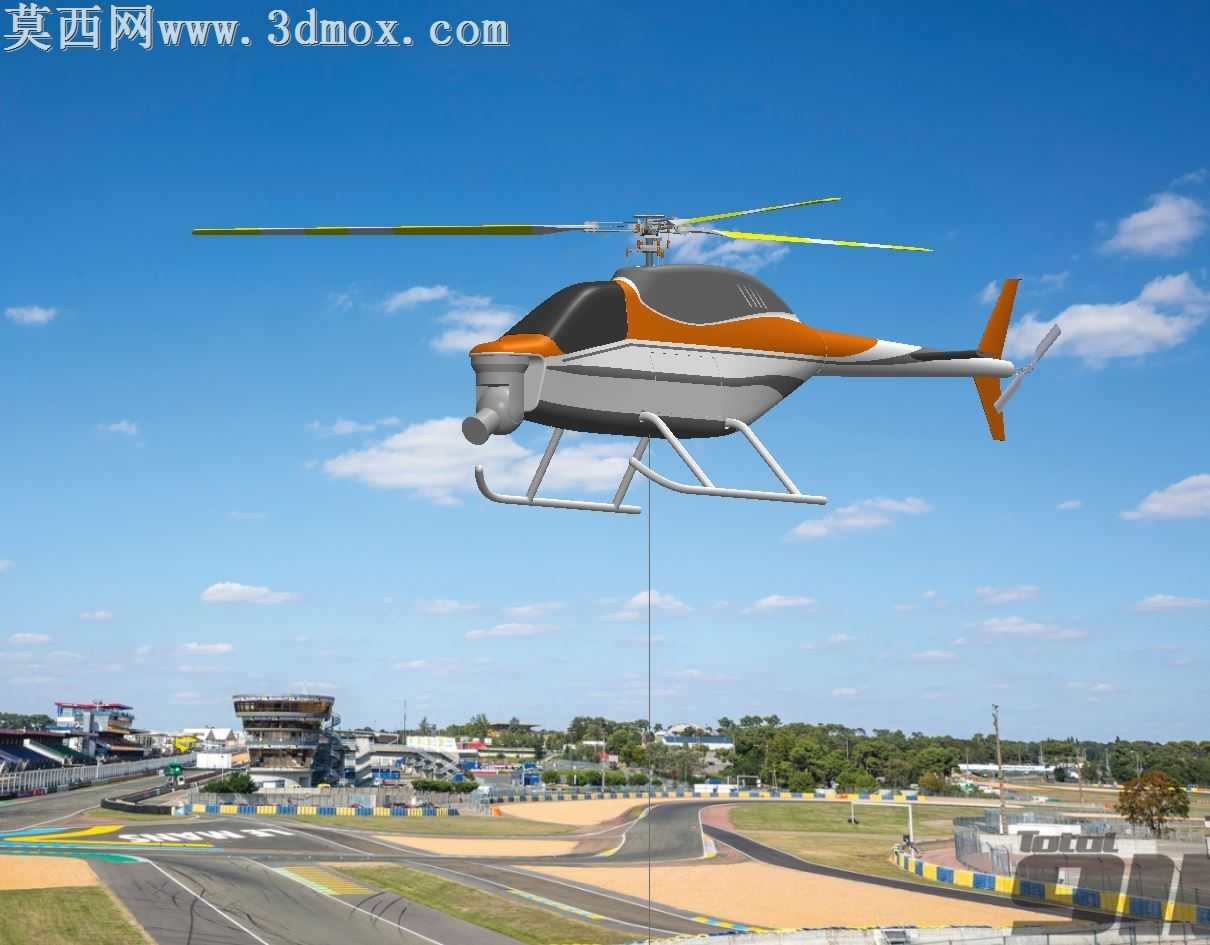

本作品为概念型无人直升机的机身三维设计成果，建模阶段聚焦机身主体结构的完整呈现，未包含主旋翼、尾桨轮毂等总成部件，仅针对机身承载与气动外形部分完成全流程三维构建。建模过程中以曲面建模为核心手法，先勾勒机身整体气动轮廓线，通过多段样条曲线拟合机头到机尾的流畅过渡曲面，机头部分采用圆润收窄的构型，兼顾低空飞行时的减阻需求与机载设备的安装空间预留，机身中段设置平滑的曲面隆起，适配内部动力模块、飞控模块的装载容积，机尾段逐步收窄延伸，为尾桨安装提供稳定的结构支撑基座。材质渲染阶段，机身主体采用哑光橙白灰三色分色处理，黑色舱段区域模拟机载观测设备的透明护罩质感，金属质感的滑橇式起落架通过材质参数调整还原航空铝合金的哑光金属特性，主旋翼与尾桨部分采用黄白相间的高可见度警示配色，渲染时添加柔和的环境阴影，突出机身曲面的光影过渡效果，还原实体机型的视觉质感。结构设计上，采用滑橇式起落架构型，通过两根弧形支撑臂与机身下部刚性连接，无需额外减震结构即可满足轻型无人直升机的起降缓冲需求，机头下方预留球形设备安装位，可适配光电吊舱等作业载荷，机身侧面预留检修舱门的分模线，兼顾后期维护的拆装便利性，整体机身曲面做连续顺滑处理，避免气动死角，降低飞行过程中的风阻影响。设计思路围绕系留行动场景的使用需求展开，摒弃冗余的装饰性结构，以实用化的机身构型为核心，在保证结构强度的前提下尽可能优化机身曲面的流畅度，平衡内部装载空间与外部气动性能，为后续旋翼系统、动力系统的装配预留标准化的连接接口，可作为轻型无人直升机方案设计阶段的机身结构参考模型，适配后续的气动仿真、结构强度校核等研发环节使用。
