水质检测用样本承托保温盒结构设计

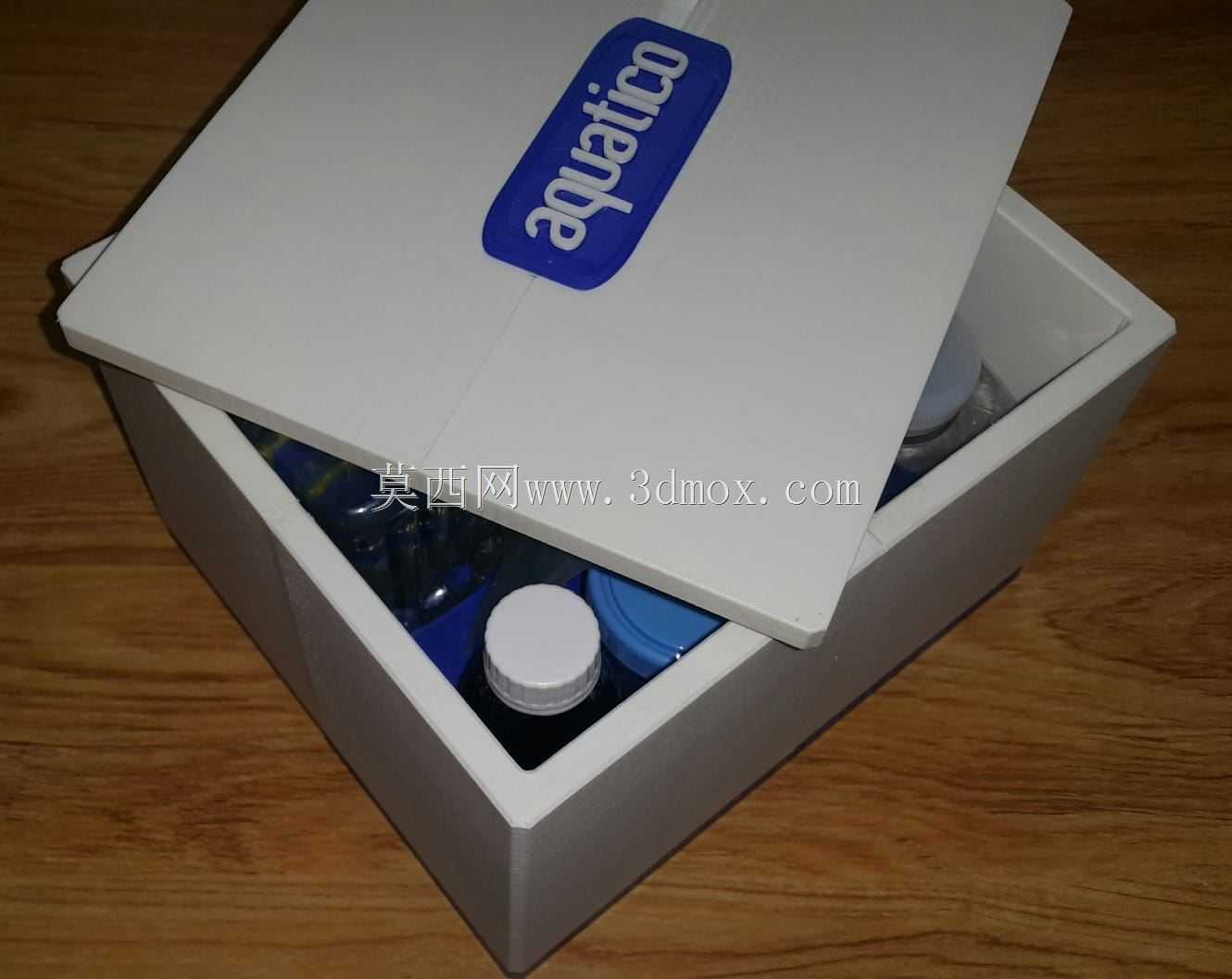

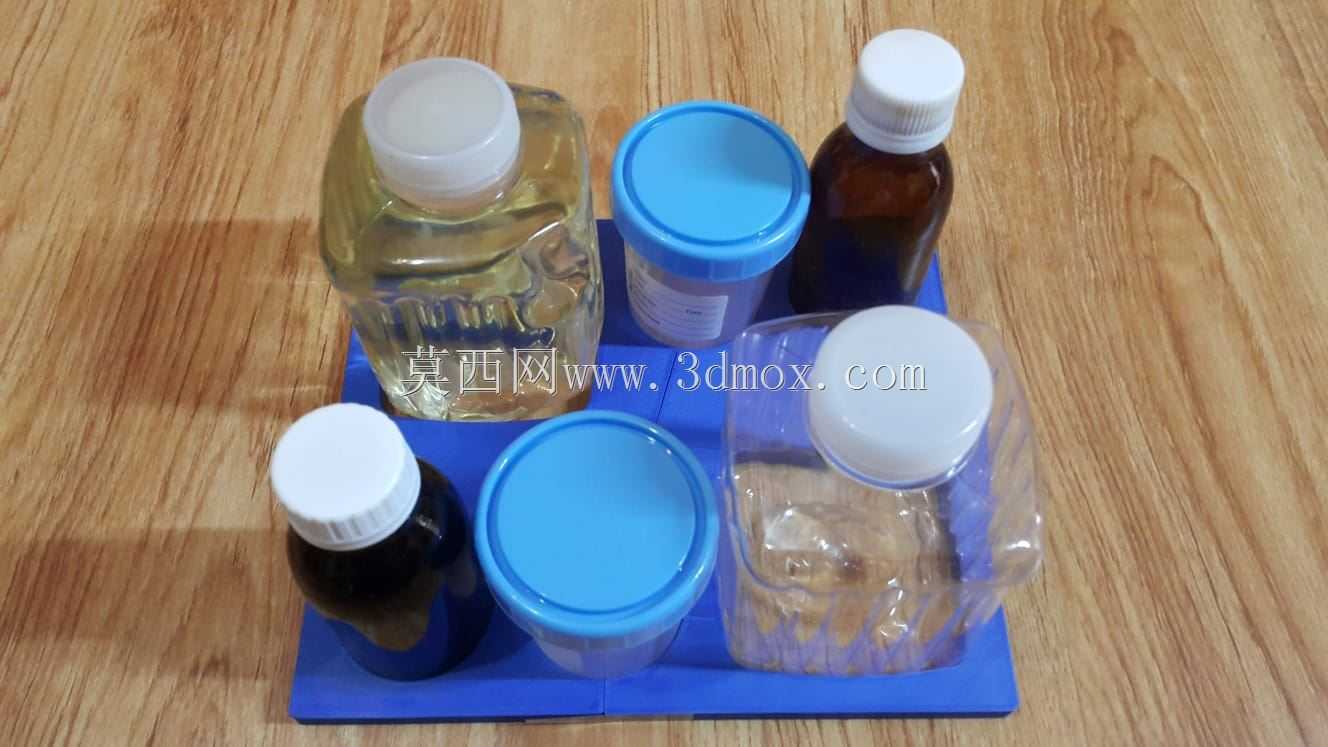

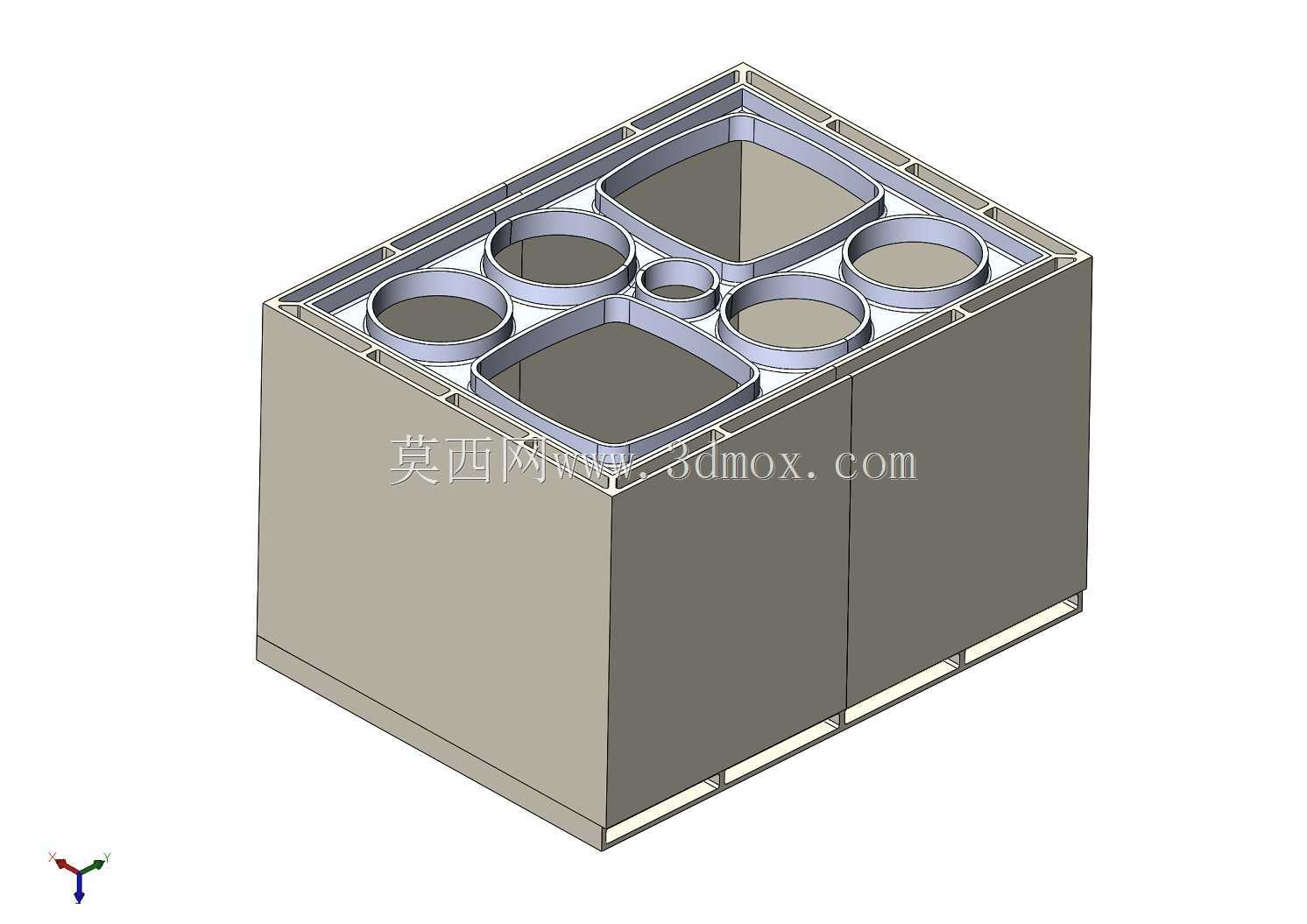

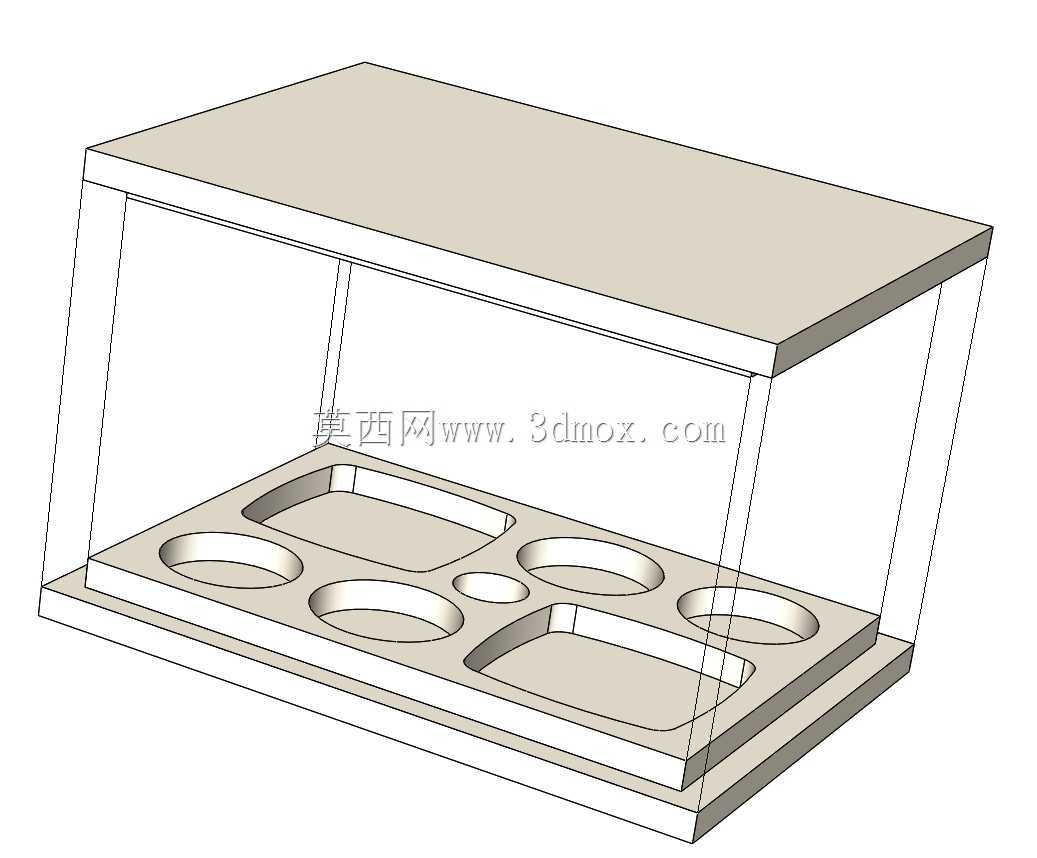

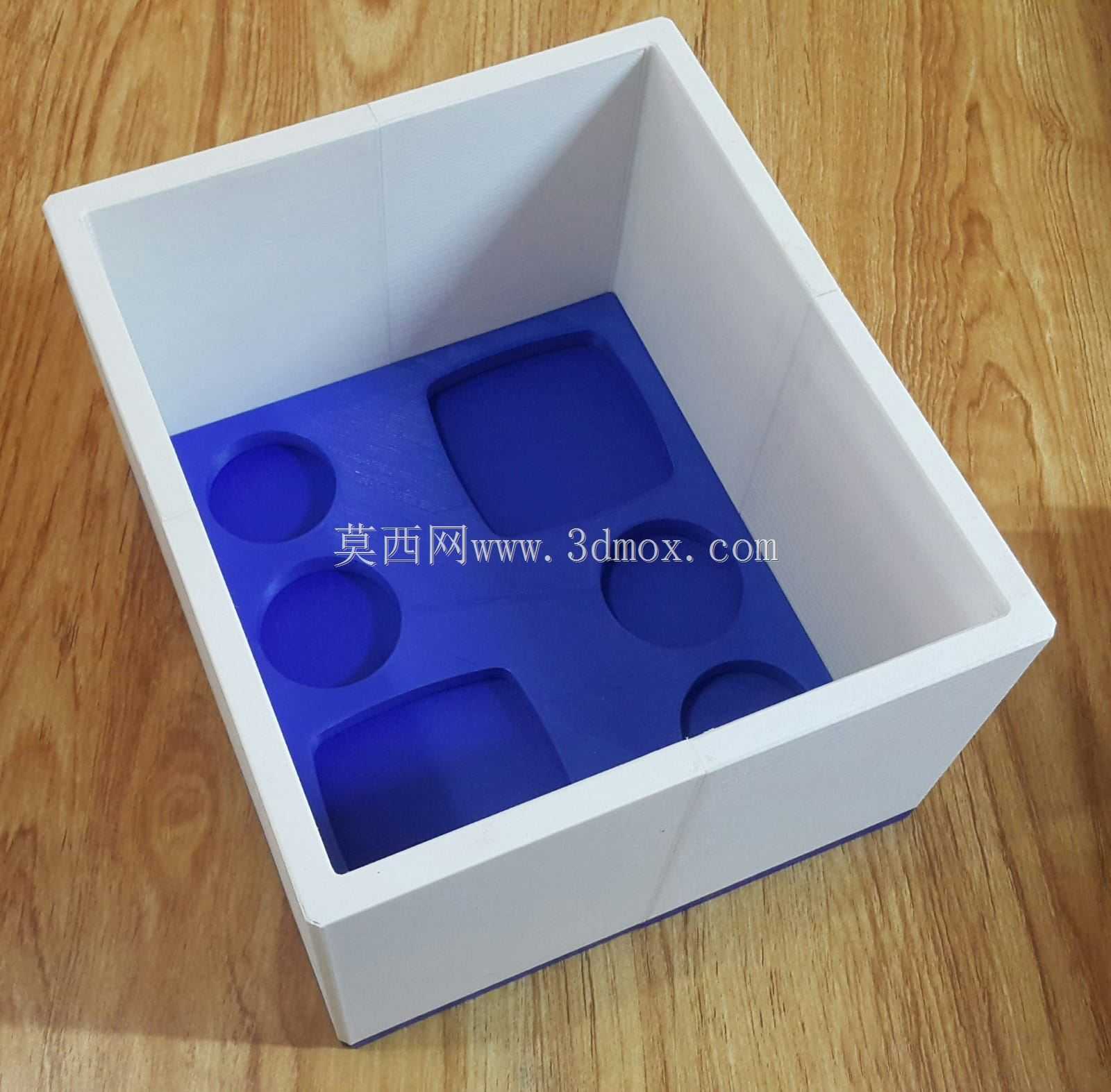

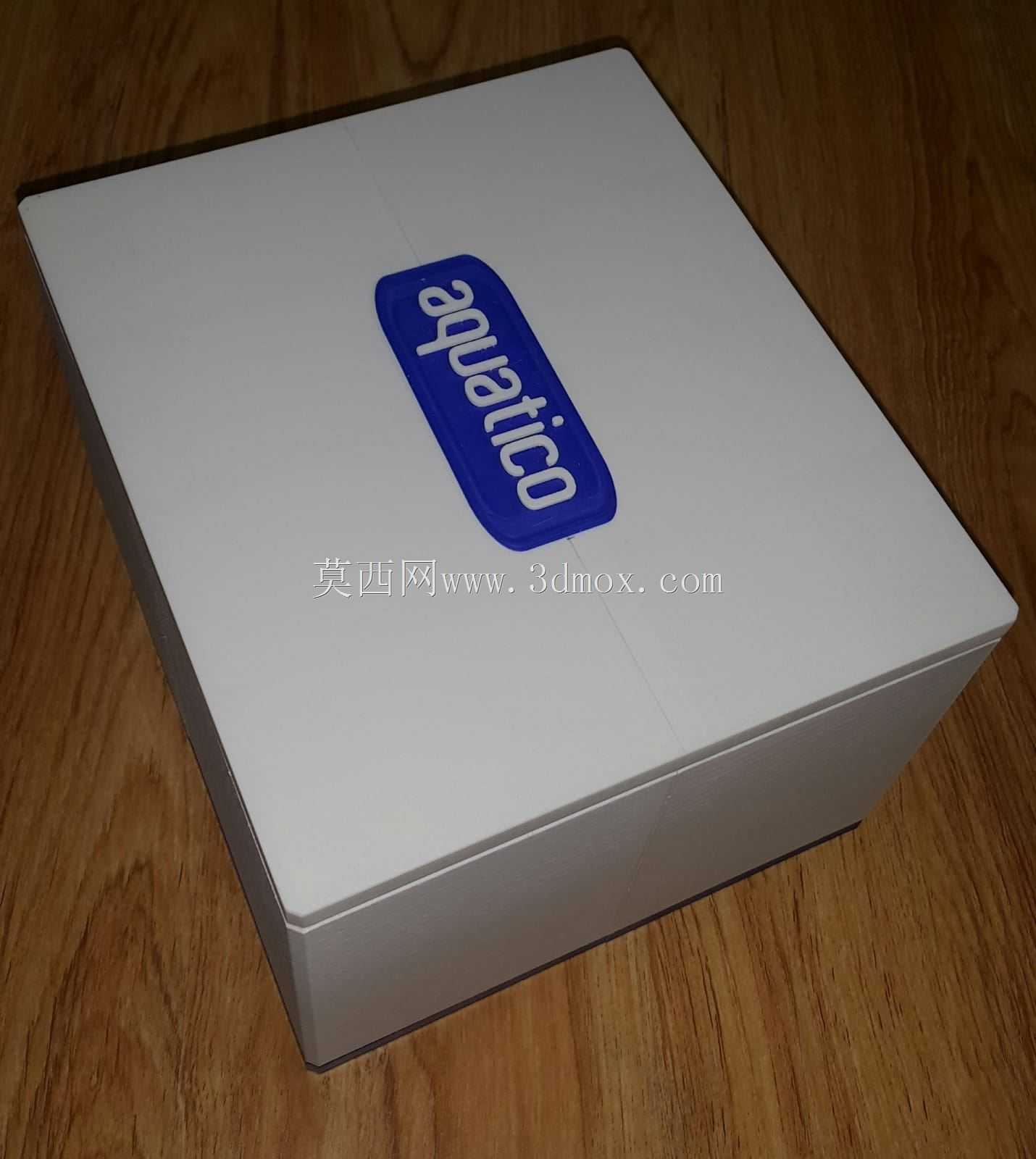

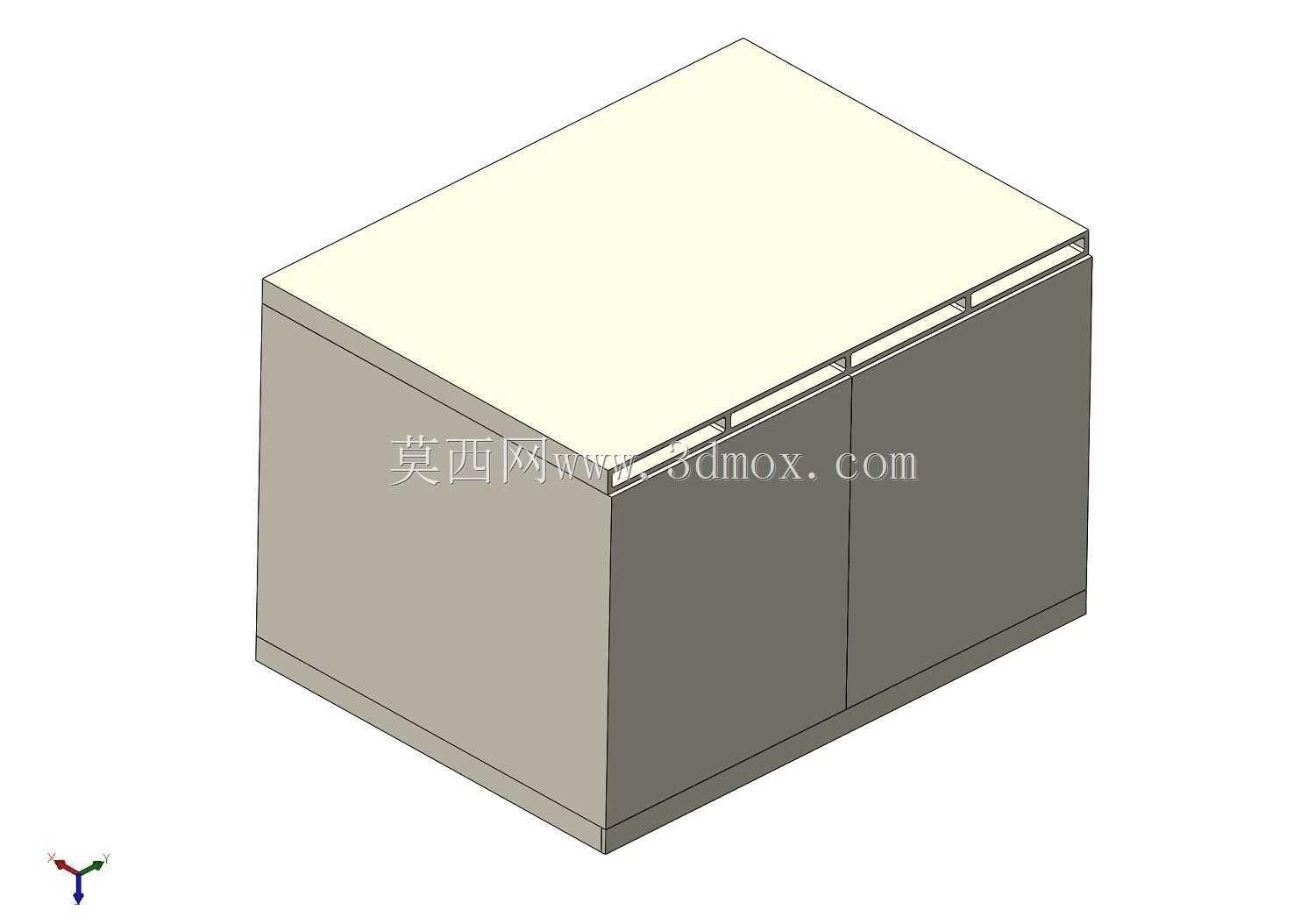

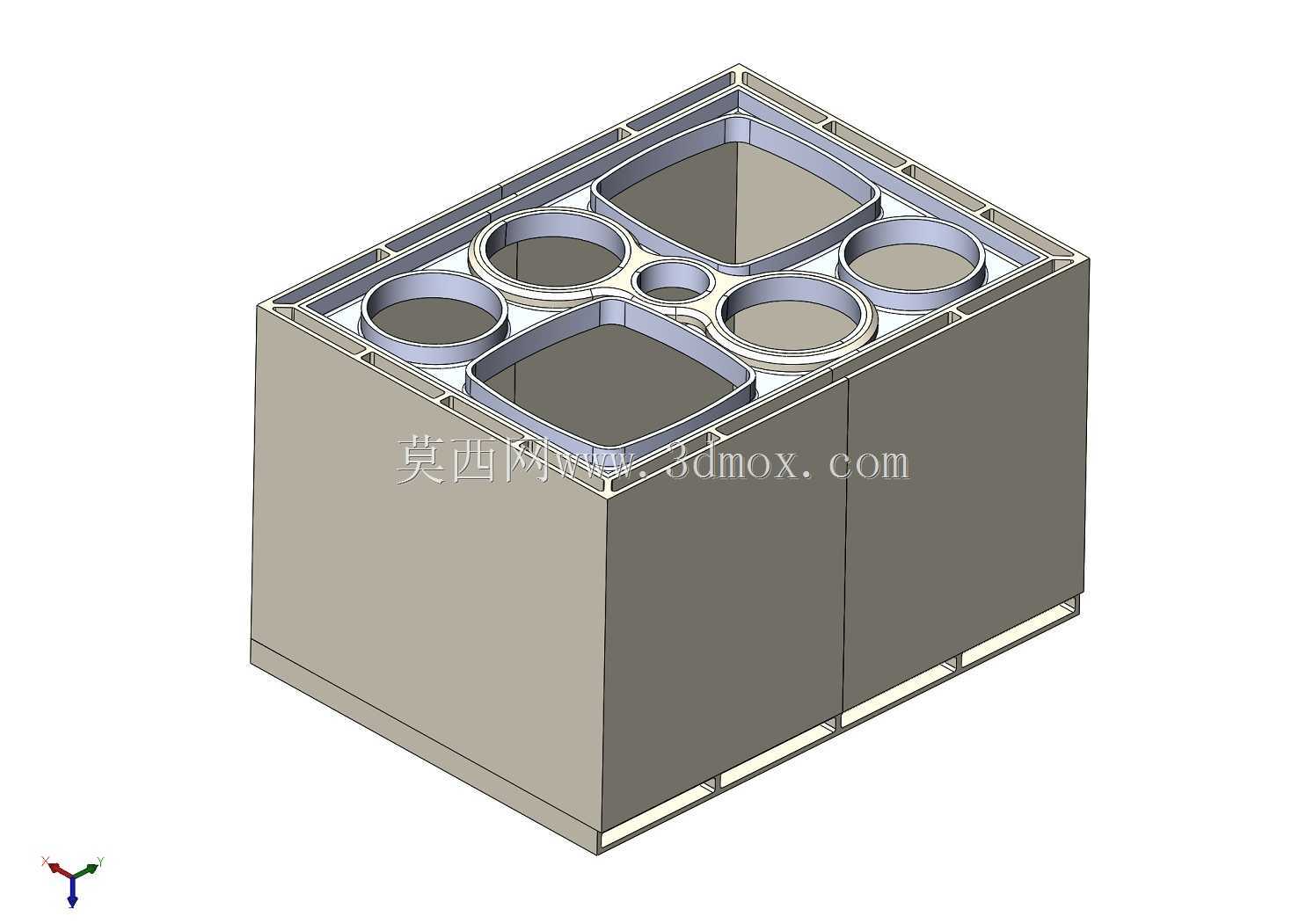

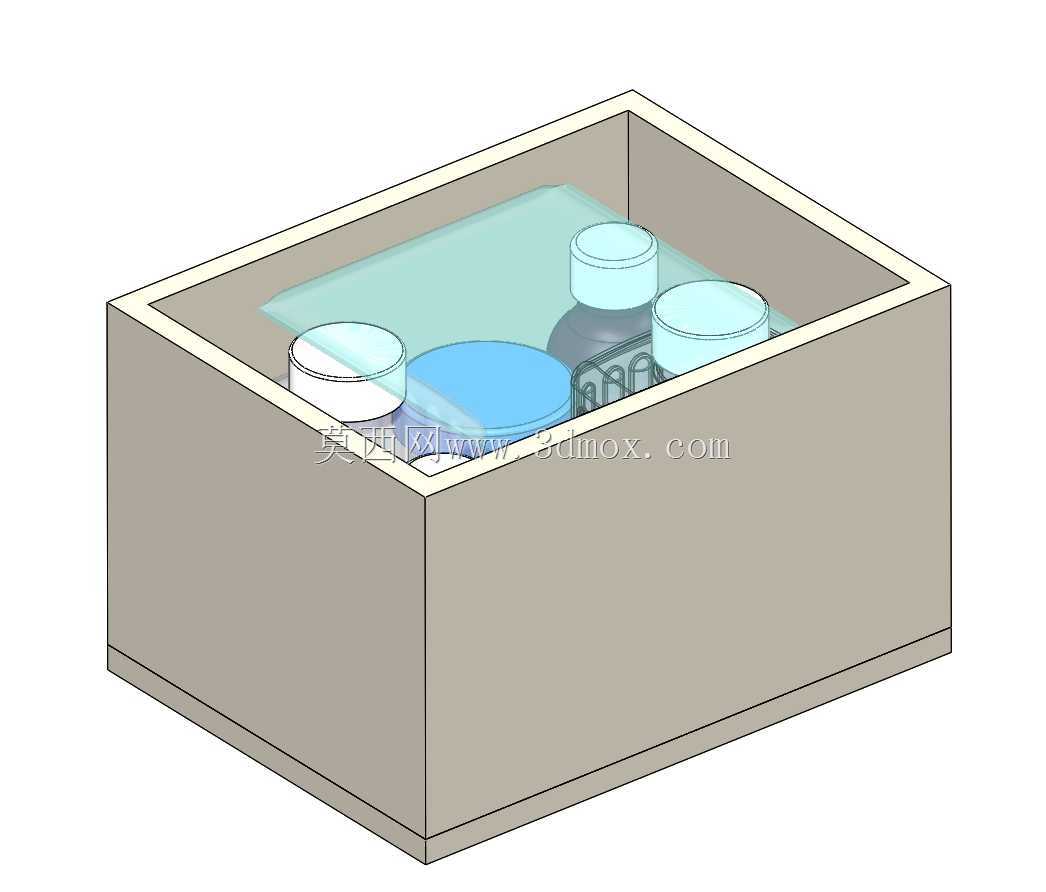

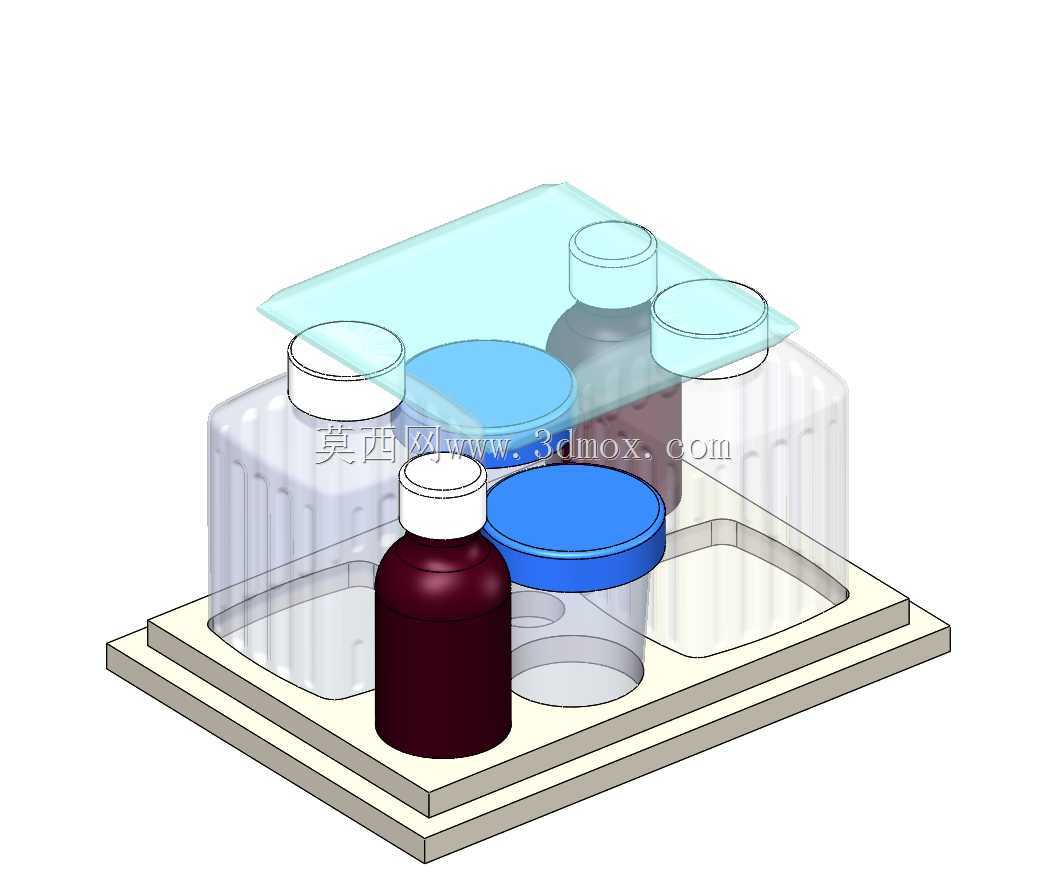

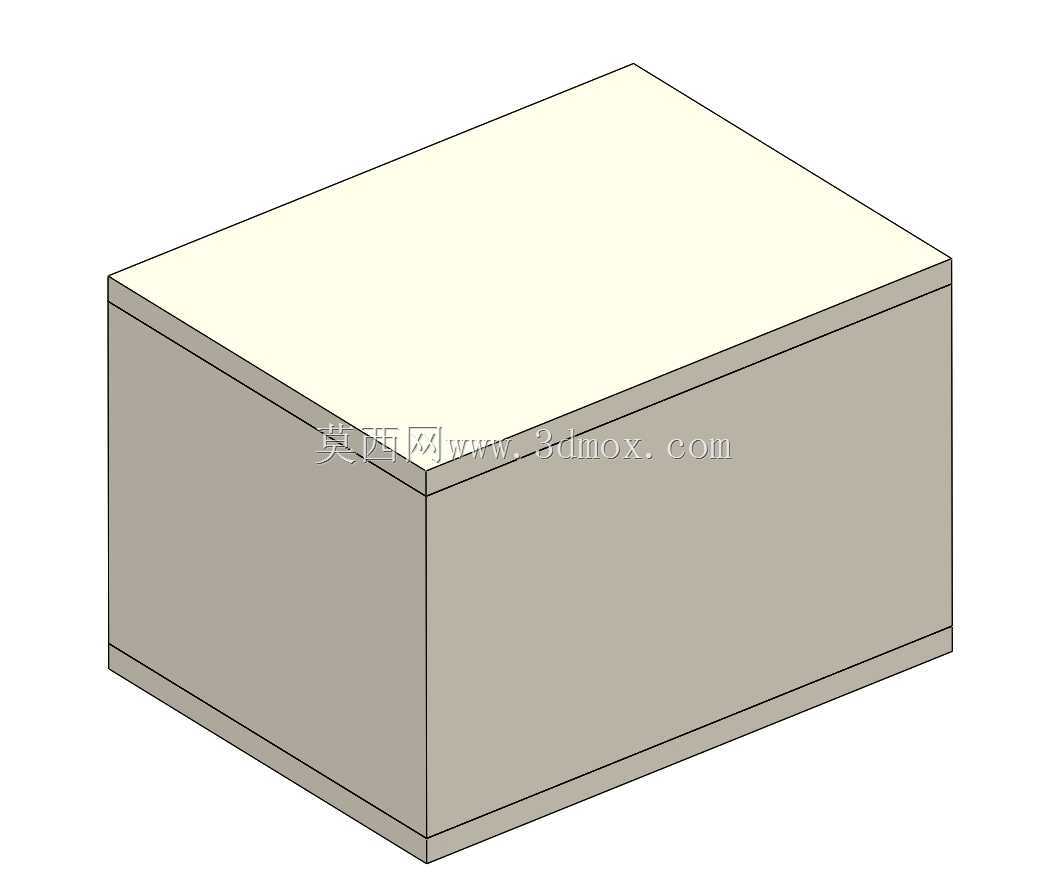

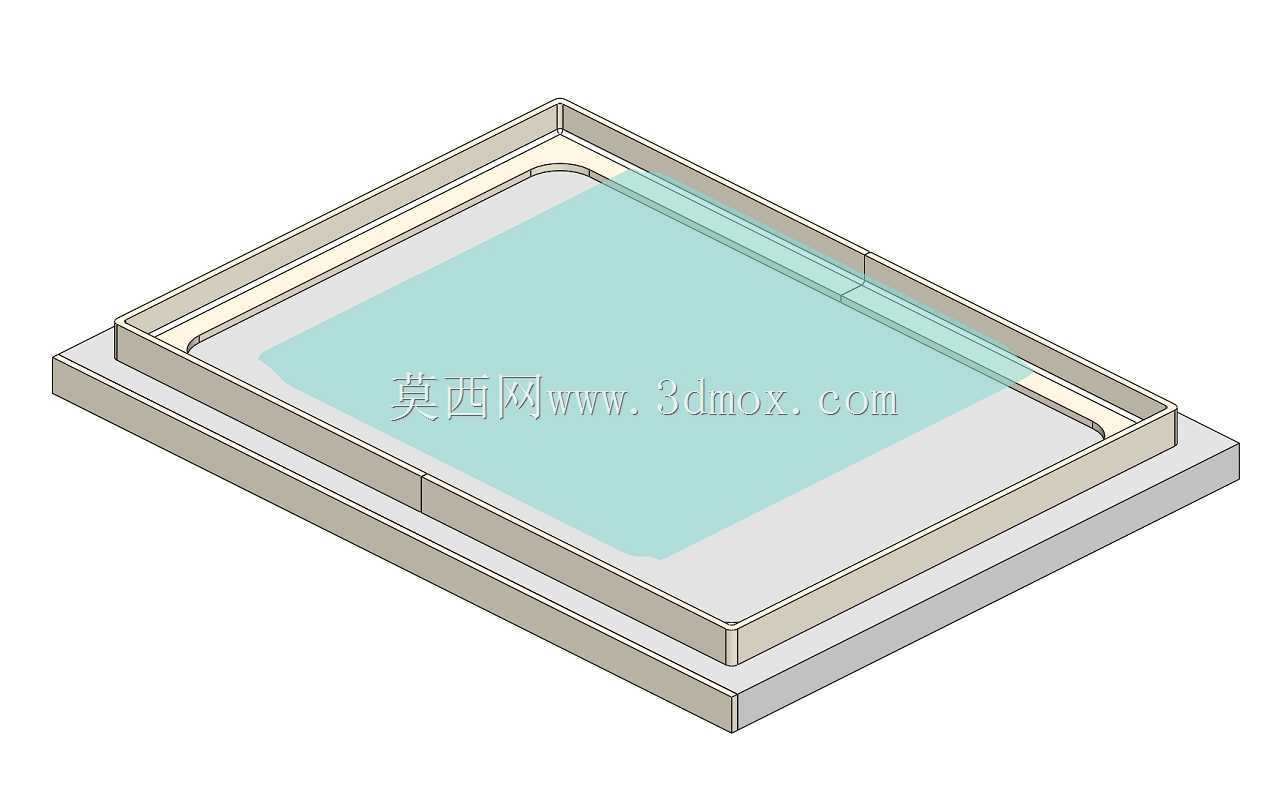

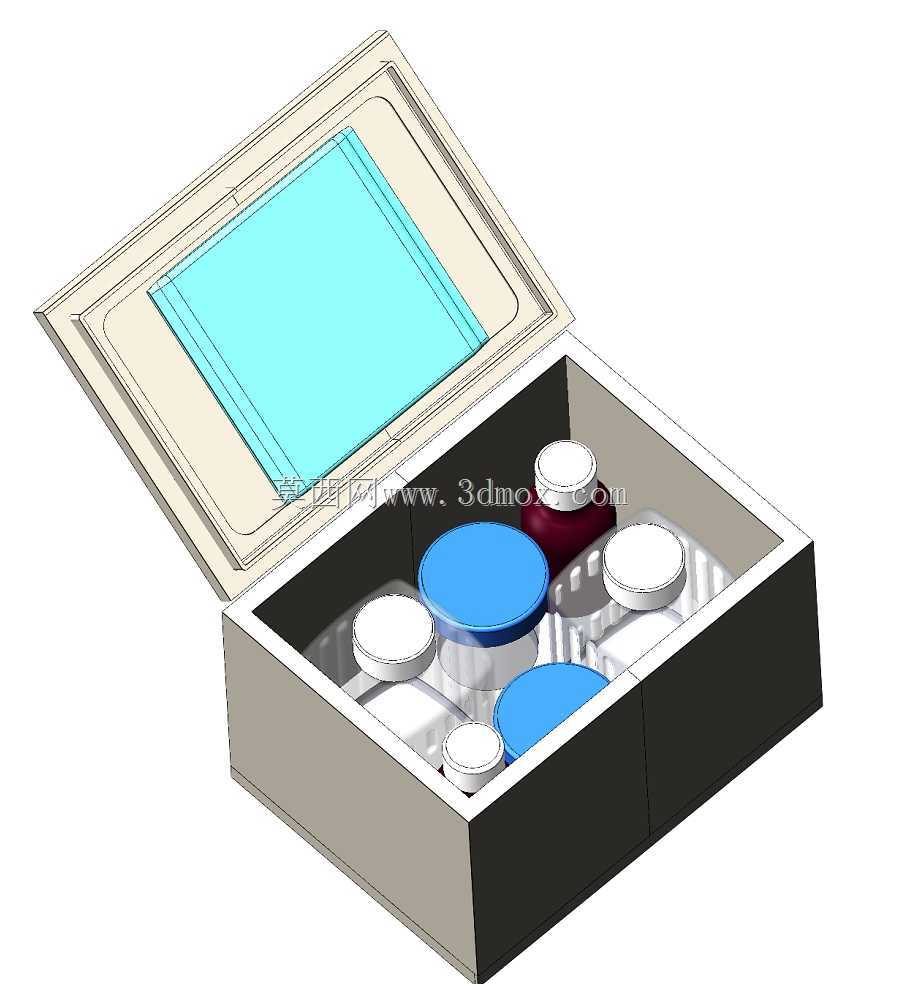

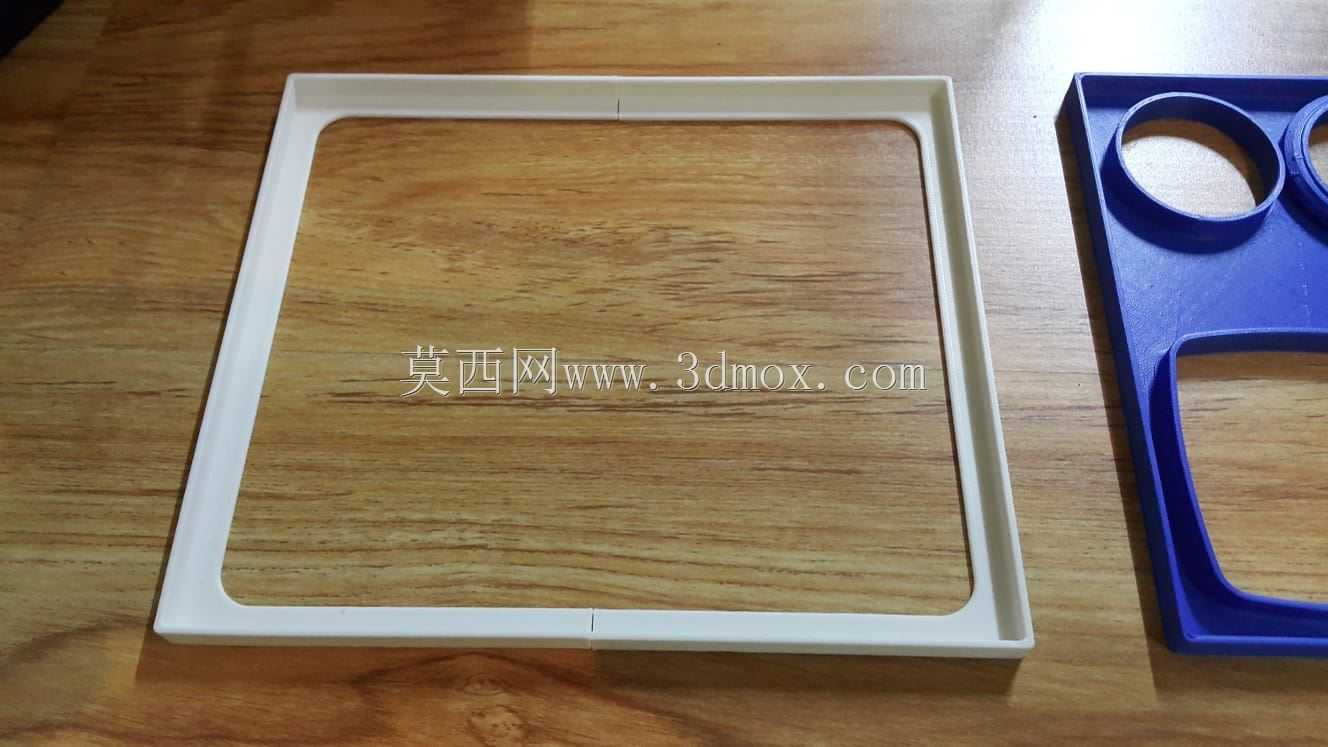

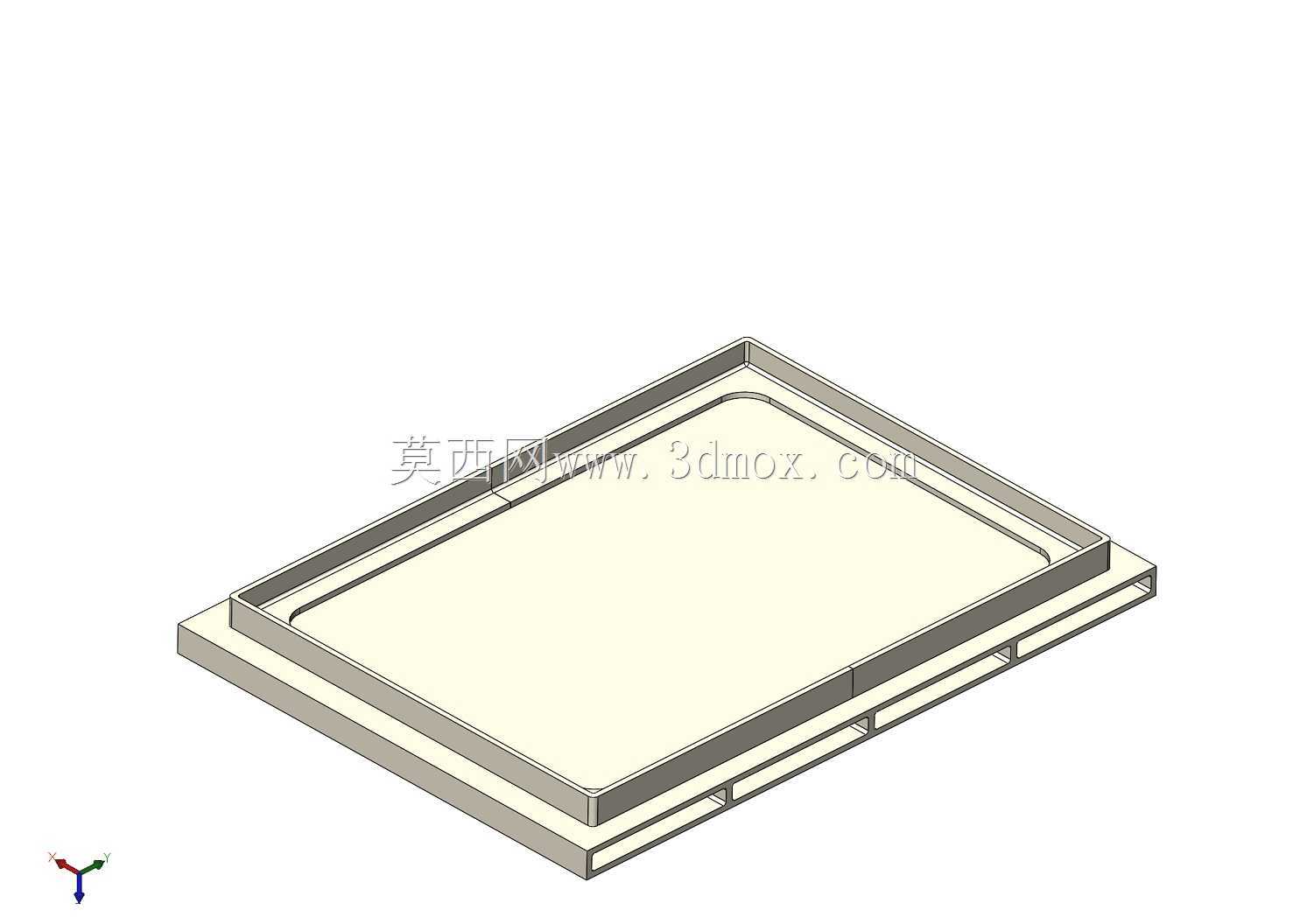

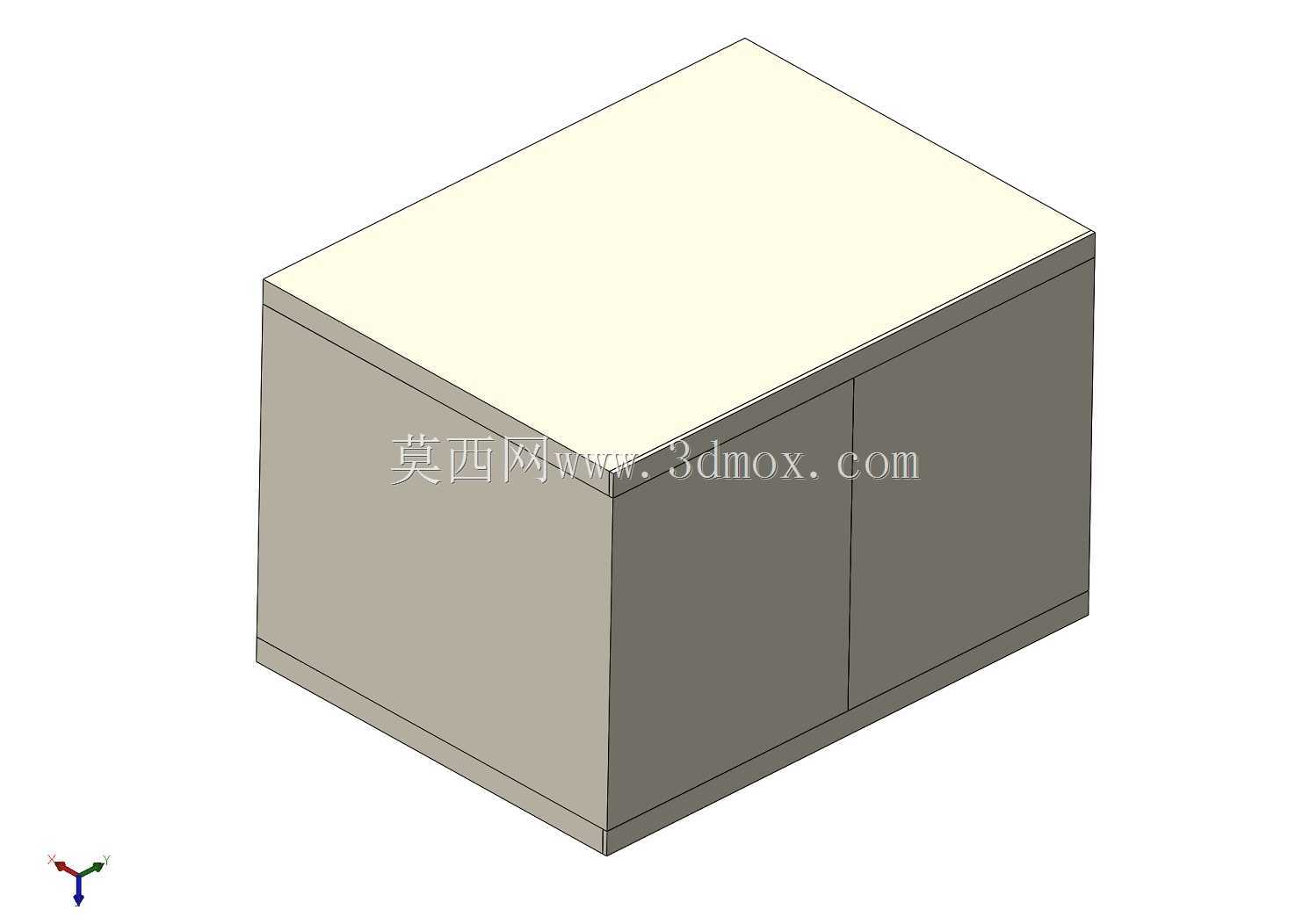

　　在水环境监测、实验室水质分析的作业场景中，水样的暂存与转运一直是影响检测数据准确性的关键环节，常规的开放式样本托盘无法维持水样温度稳定，转运过程中容易出现样本倾洒、外界杂质落入的问题，直接干扰后续浊度、微生物含量、化学需氧量等指标的检测精度。这款样本承托保温盒的设计，正是针对实验室水质检测环节的样本暂存、短距离转运需求开发，核心解决传统样本承载器具保温性不足、防护性差的痛点。从结构设计逻辑来看，盒体采用双层嵌套式结构，外层为承托底座，内层为带围边的样本放置腔，围边高度经过反复校核，既能够避免放置在腔体内的水样容器在转运过程中发生滑移倾洒，又不会遮挡容器上的样本编号标签，方便检测人员快速核对样本信息。考虑到原型验证阶段的加工需求，

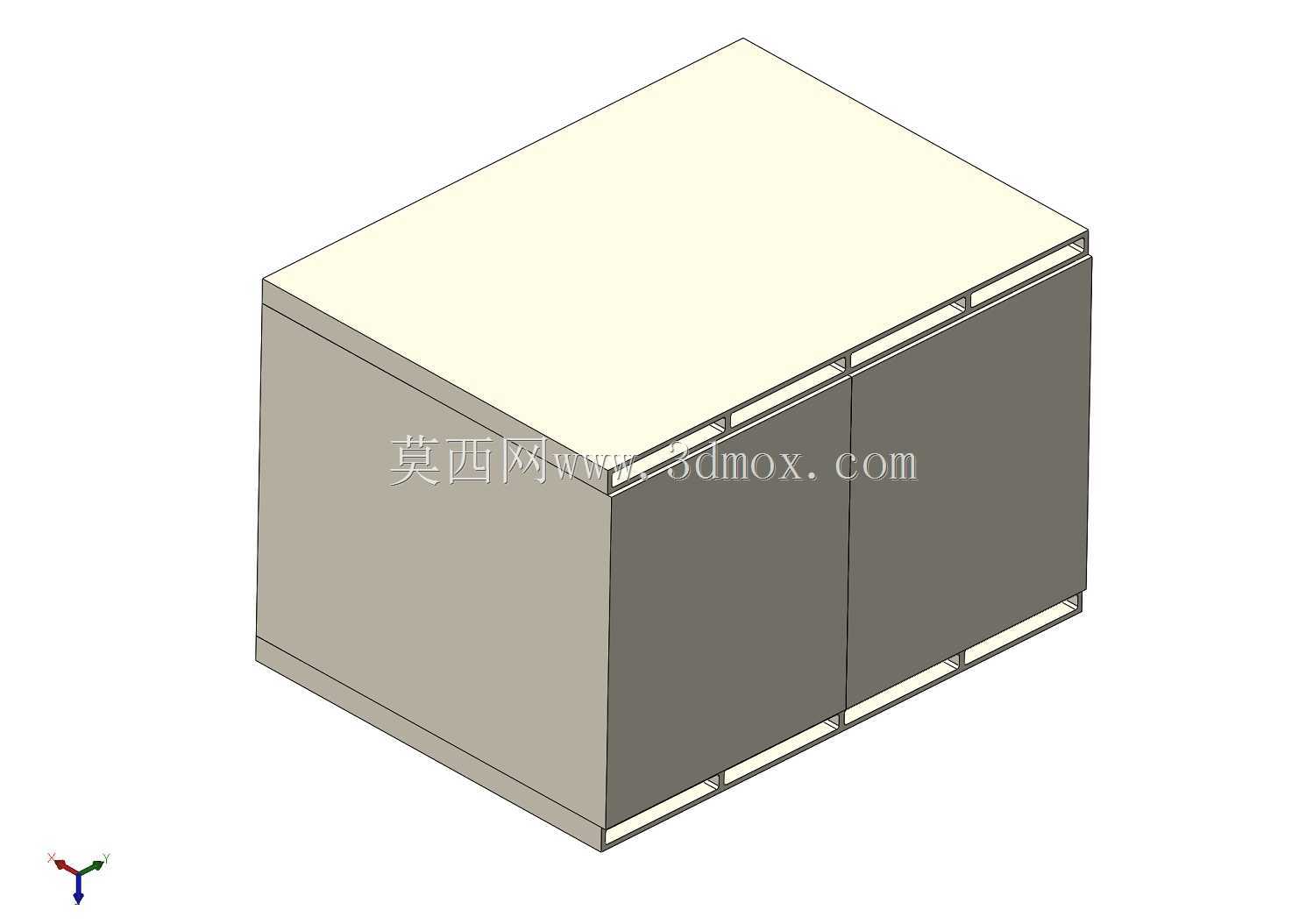

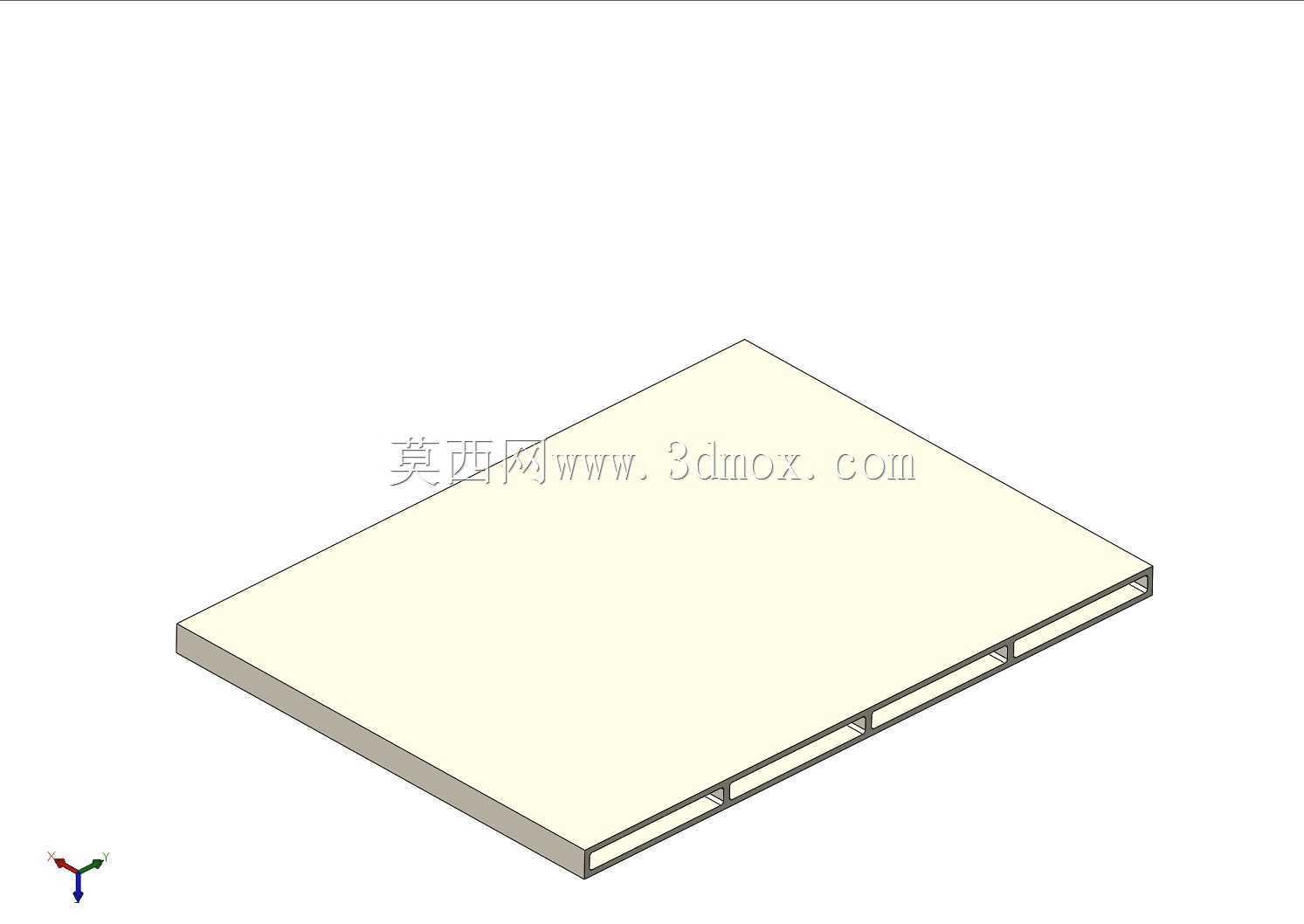

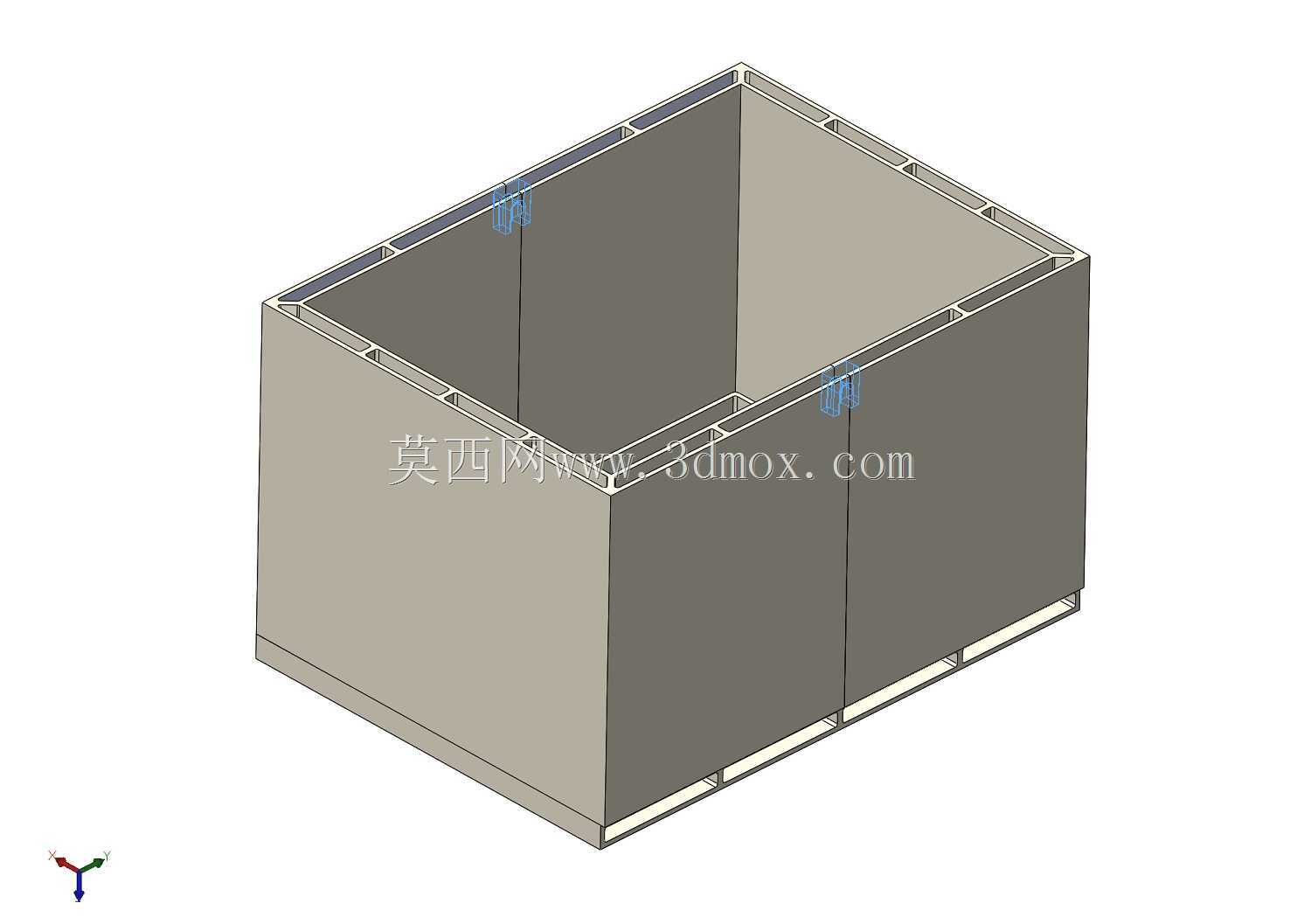

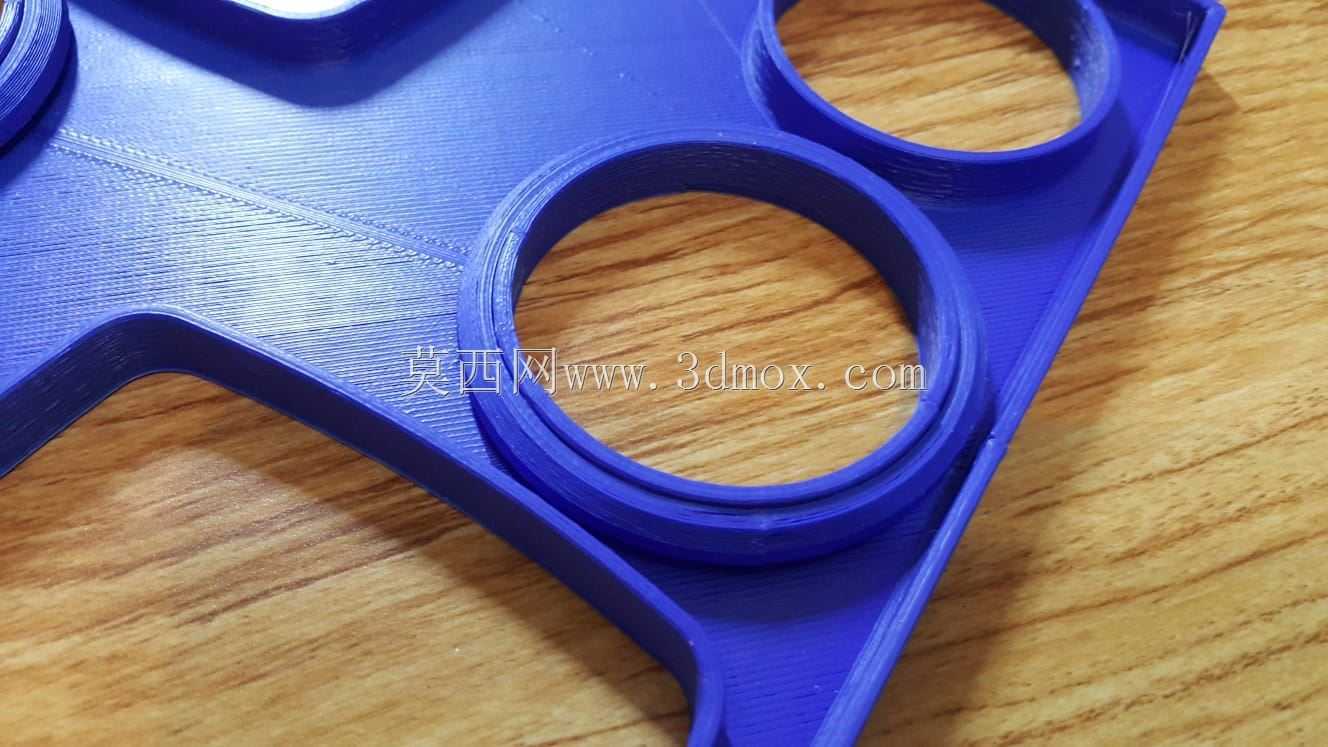

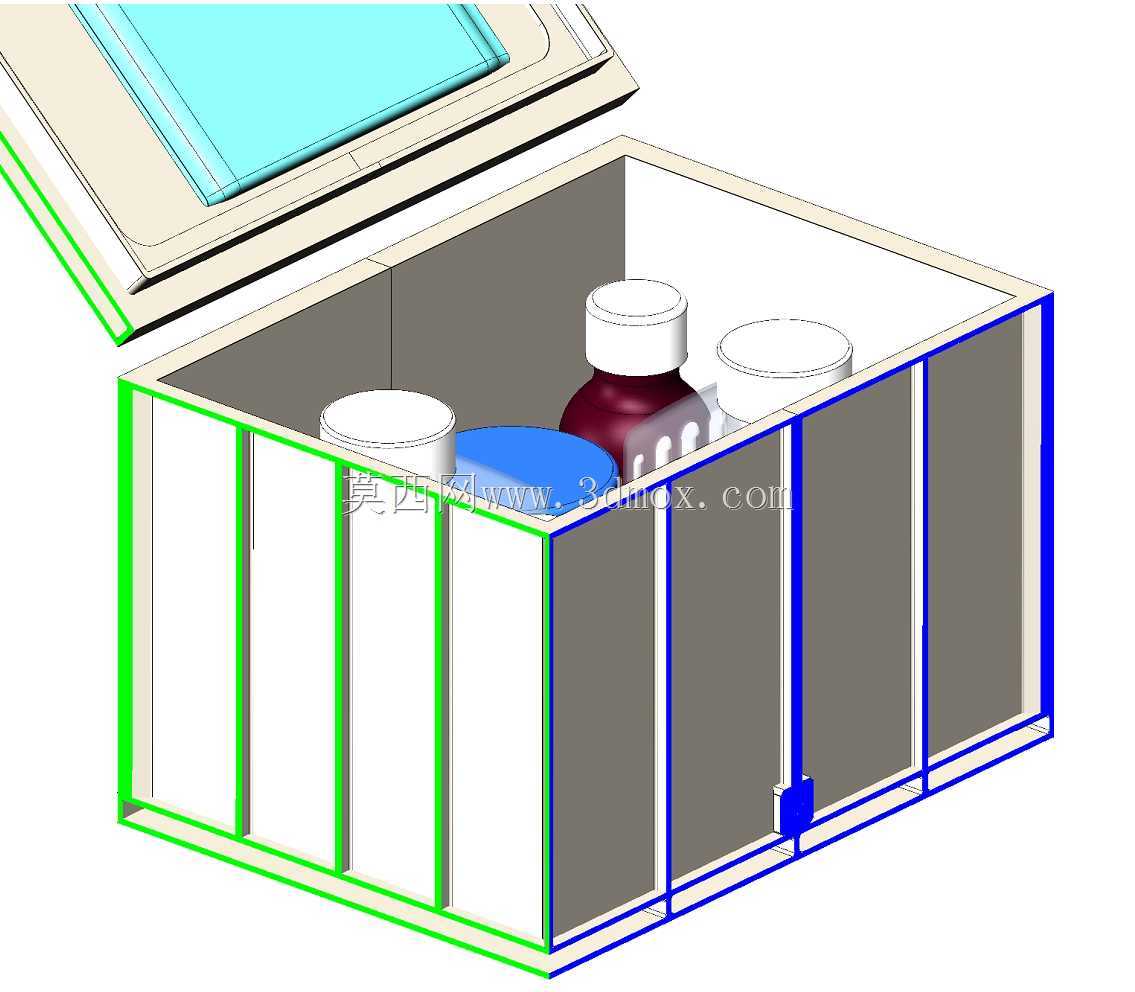

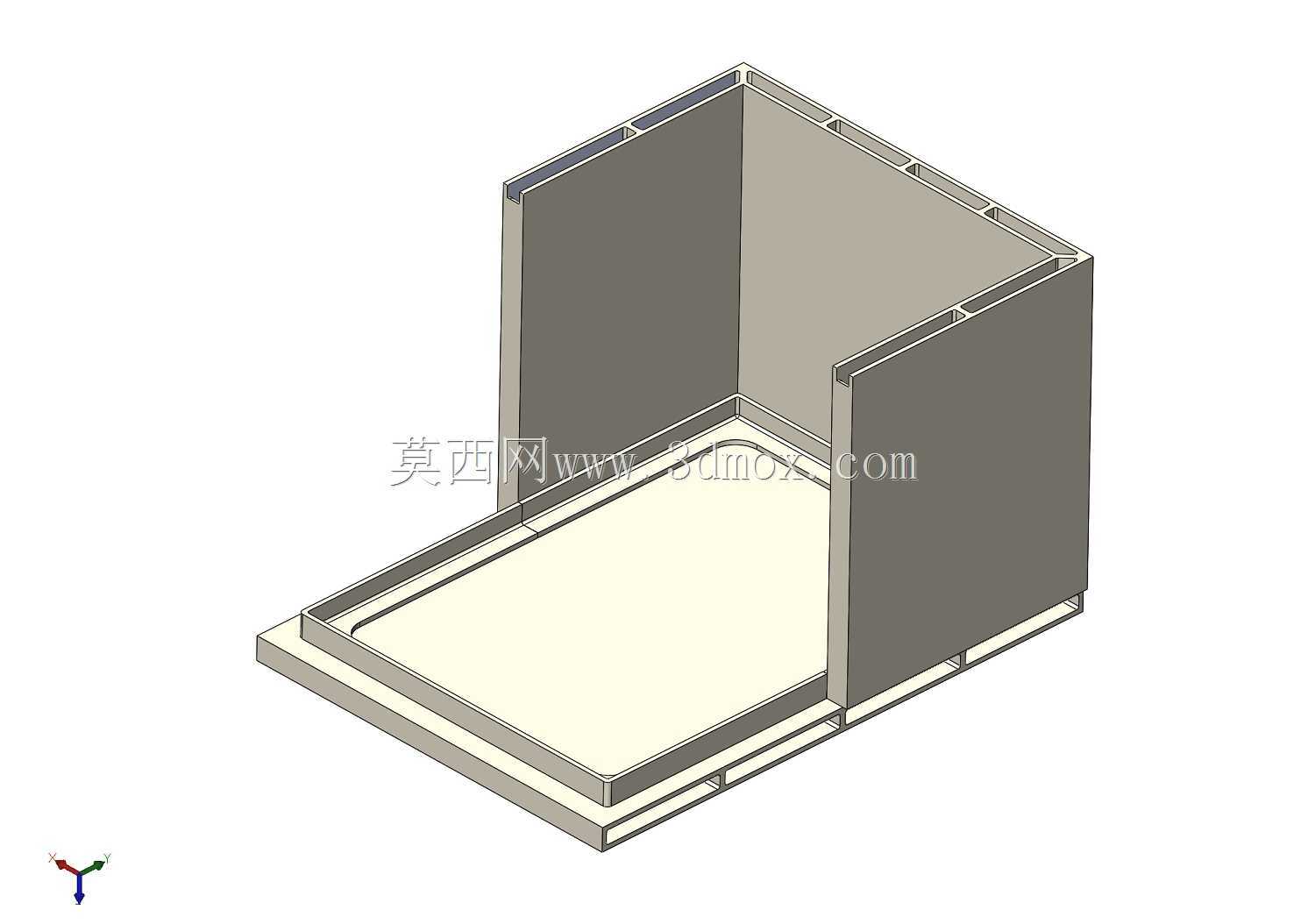

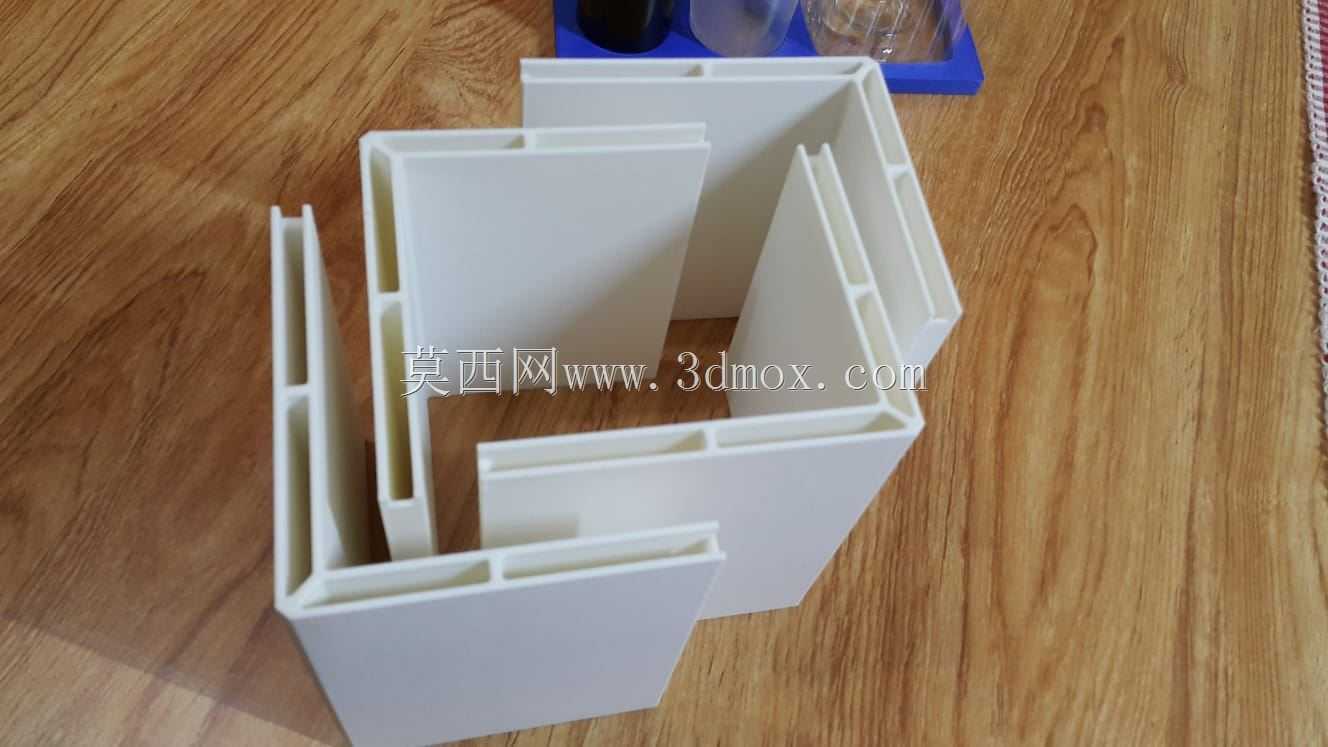

　　盒体侧壁采用空心结构设计，这种结构一方面能够在3D打印原型阶段大幅减少打印材料的消耗，缩短打印成型周期，降低原型迭代的成本；另一方面空心夹层形成的静止空气层，能够起到基础的隔热保温作用，减少腔体内水样与外界环境的热交换，在短距离转运过程中维持水样温度的相对稳定，避免温度骤变导致水样内的微生物活性变化、部分检测组分析出，影响最终检测结果的可靠性。盒体的放置腔底面做了平面度公差控制，整体平面度误差控制在0.2mm以内，保证不同规格的水样容器放置后都能保持平稳，不会出现倾斜漏液的情况；围边与底座的衔接处采用圆角过渡，既能够避免直角结构处的应力集中，提升盒体的抗冲击性能，也方便日常使用后的清洁作业，不会在边角处残留水渍或污渍，

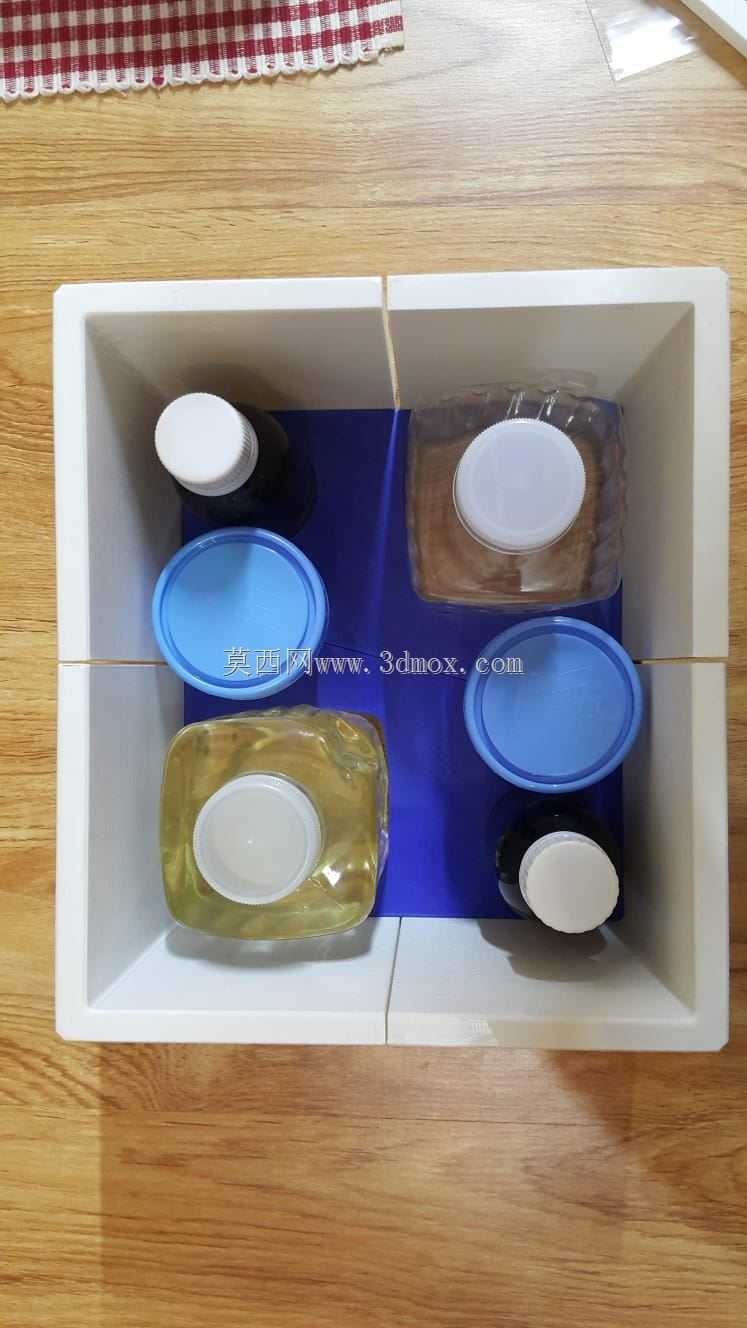

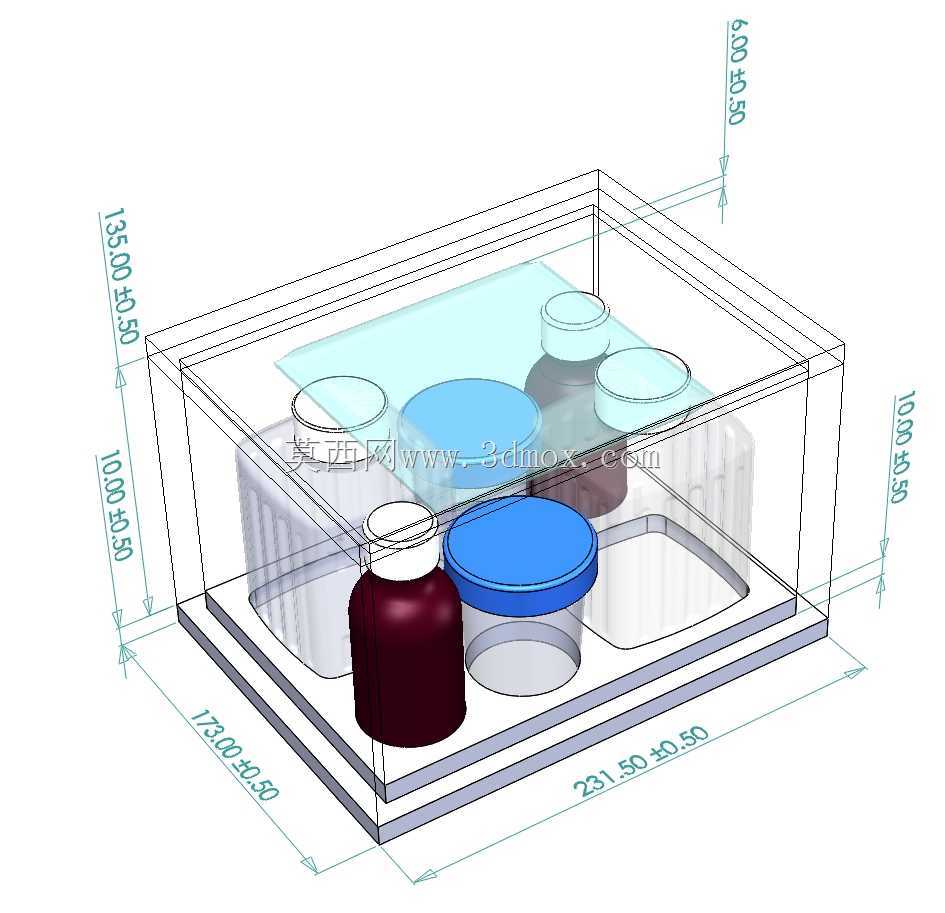

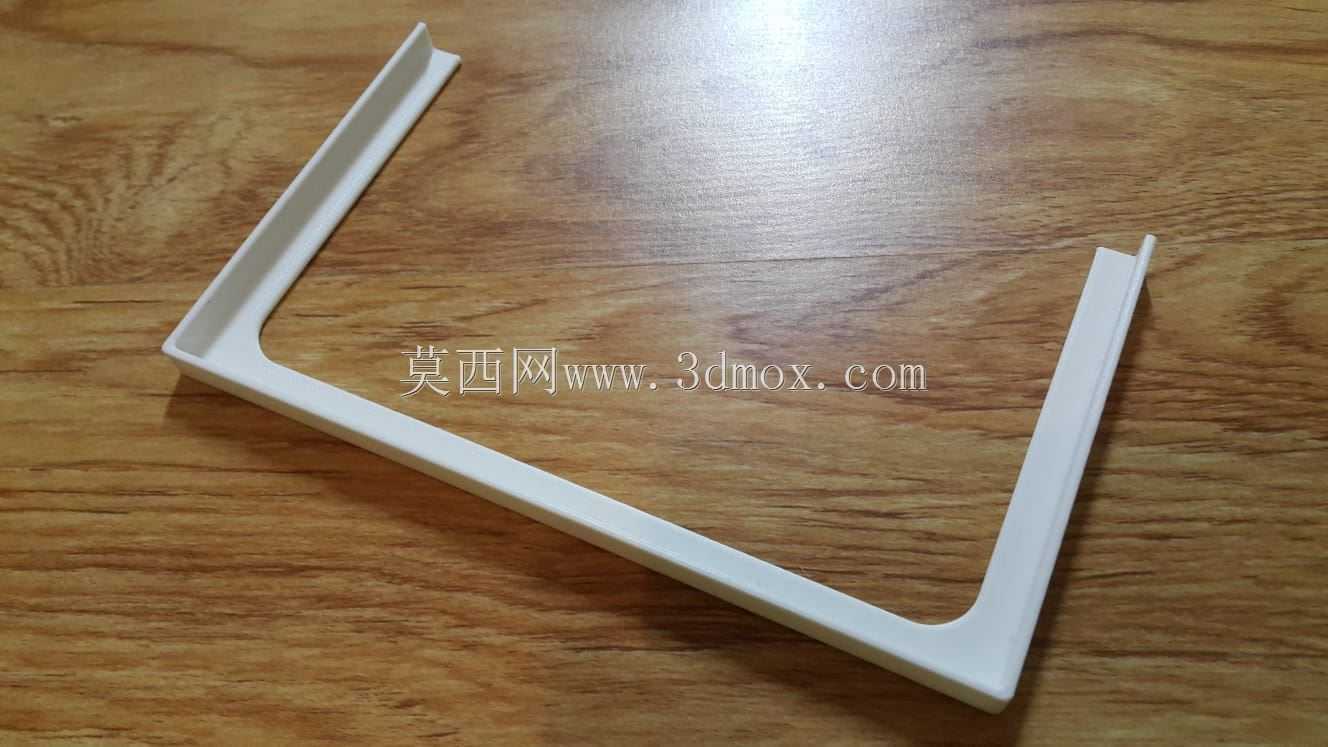

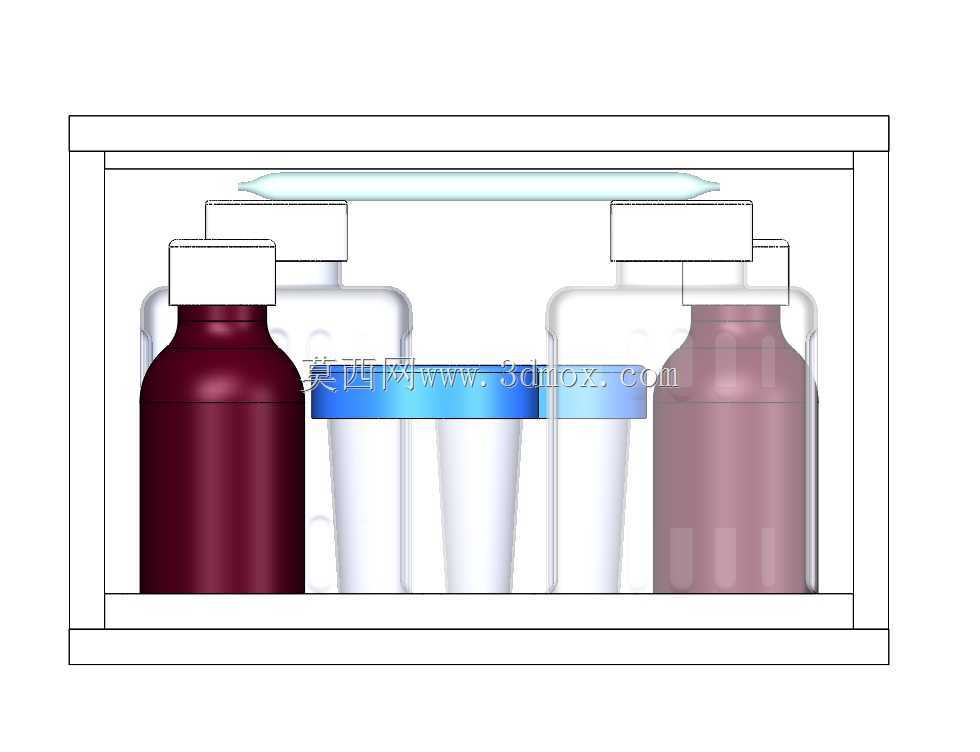

　　避免不同批次水样之间的交叉污染。从安装与适配边界来看，盒体的外部尺寸完全匹配常规实验室检测台的样本放置区规格，同时也适配常用的水质检测采样箱内部卡槽尺寸，既可以单独放置在实验台作为样本临时摆放的承托器具，也可以直接嵌入采样箱内作为固定的样本承载单元，不需要额外定制适配支架。盒体的选材规划上，量产版本采用聚苯乙烯作为加工原料，这种材料本身具备良好的化学稳定性，不会与水样中的常规检测组分发生反应，不会对样本造成二次污染，同时材料密度低、重量轻，方便检测人员外出采样时携带，材料本身的隔热性能配合空心夹层结构，能够进一步提升盒体的保温效果，满足常温下2小时内的水样暂存保温需求。在细节设计上，盒体围边的一侧做了内凹的取让位，

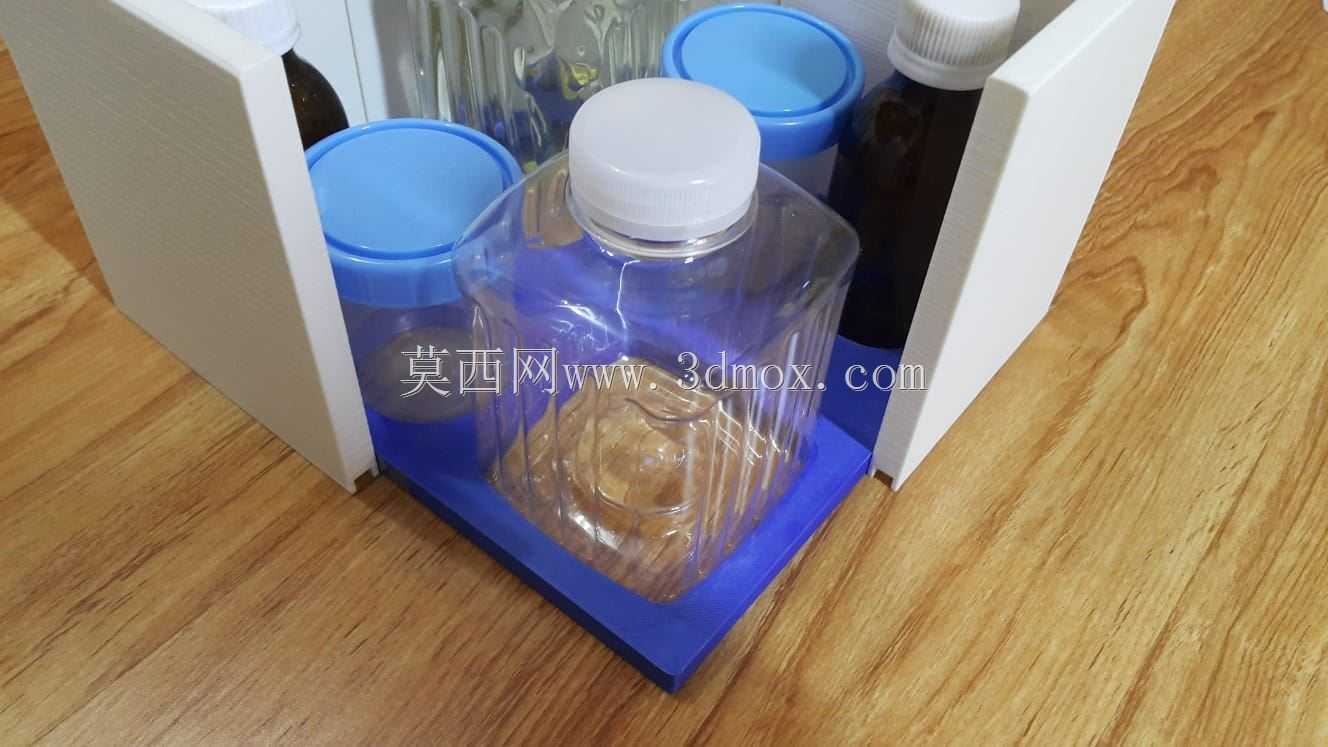

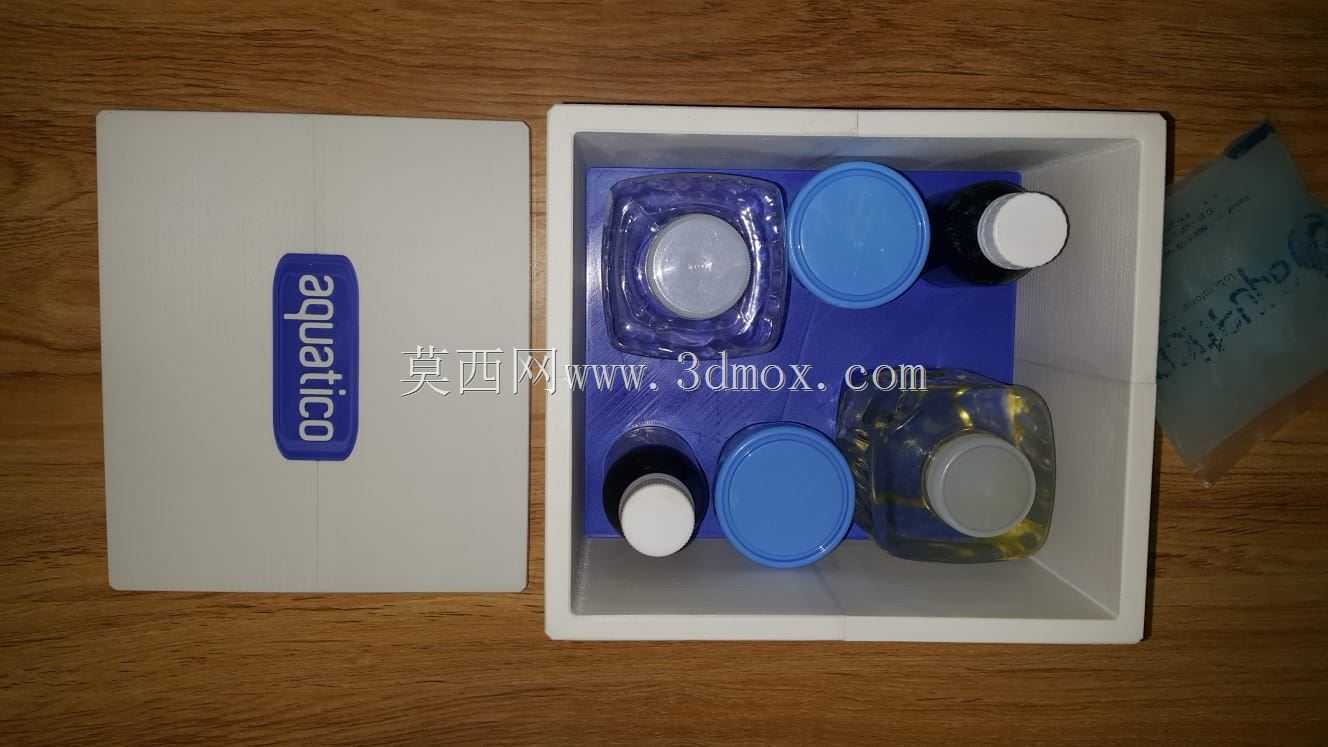

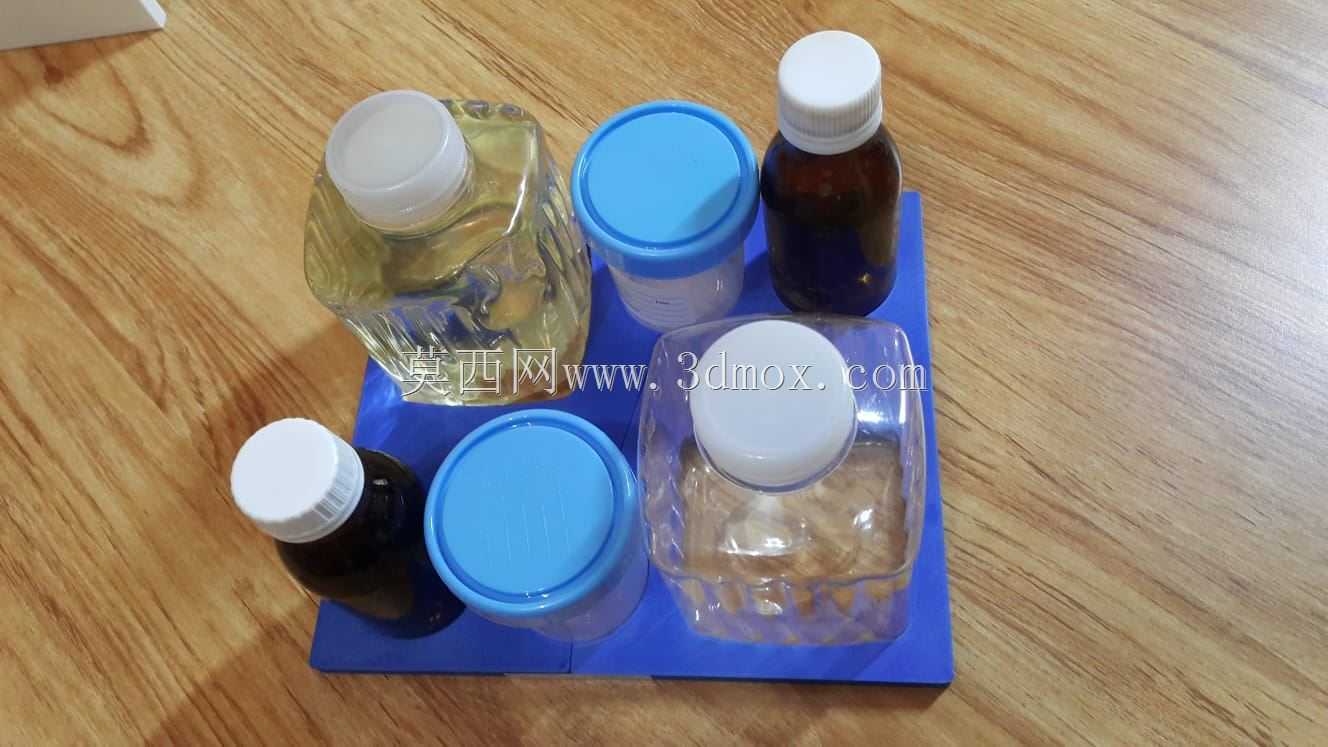

　　方便检测人员拿取放置在腔体内的水样容器，不需要抠挖容器底部，减少拿取过程中对容器的触碰，避免样本晃动产生气泡或者洒出；底座的底部做了细微的防滑纹理处理，放置在光滑的实验台面上时不会轻易滑动，提升使用过程中的稳定性。不同于常规的开放式样本托盘，这款带保温功能的样本盒，在结构上兼顾了原型加工的便利性与量产使用的实用性，既能够满足实验室内部检测环节的样本有序摆放需求，也能够支撑外出采样过程中的短距离样本转运，从结构层面减少水样在检测前的变量干扰，为水质检测数据的准确性提供硬件层面的支撑。在结构校核过程中，针对空心侧壁的结构强度做了专项验证，确保在放置满常规规格水样容器的情况下，侧壁不会发生形变，围边的结构强度能够承受常规转运过程中的轻微碰撞，不会出现开裂或者变形导致的样本滑落问题；同时空心结构的壁厚经过多轮优化，在保证结构强度的前提下尽可能减小壁厚，进一步降低材料消耗与整体重量，兼顾使用性能与加工成本。
