海王星36游艇配套吊艇架与充气小艇结构设计

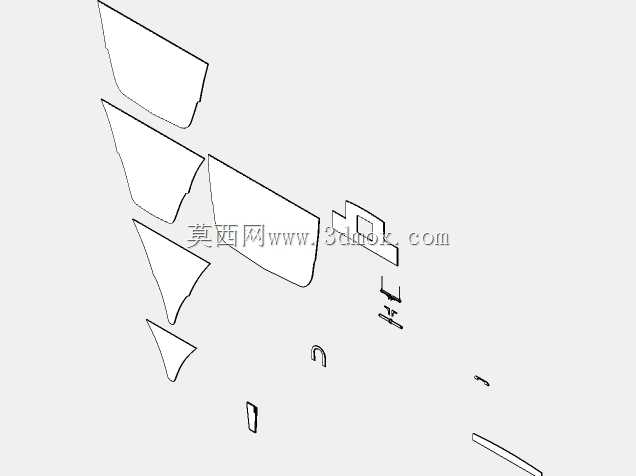

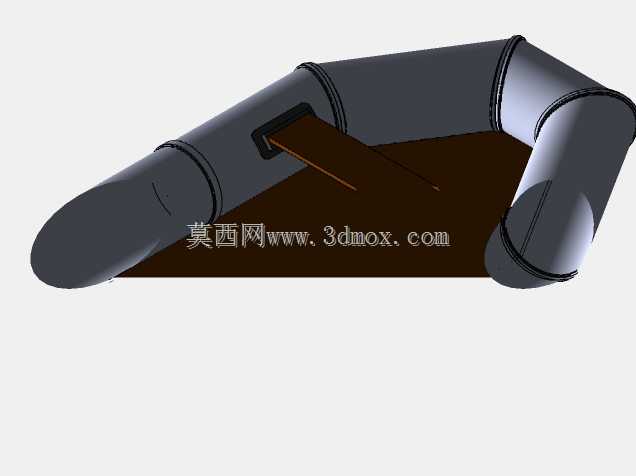

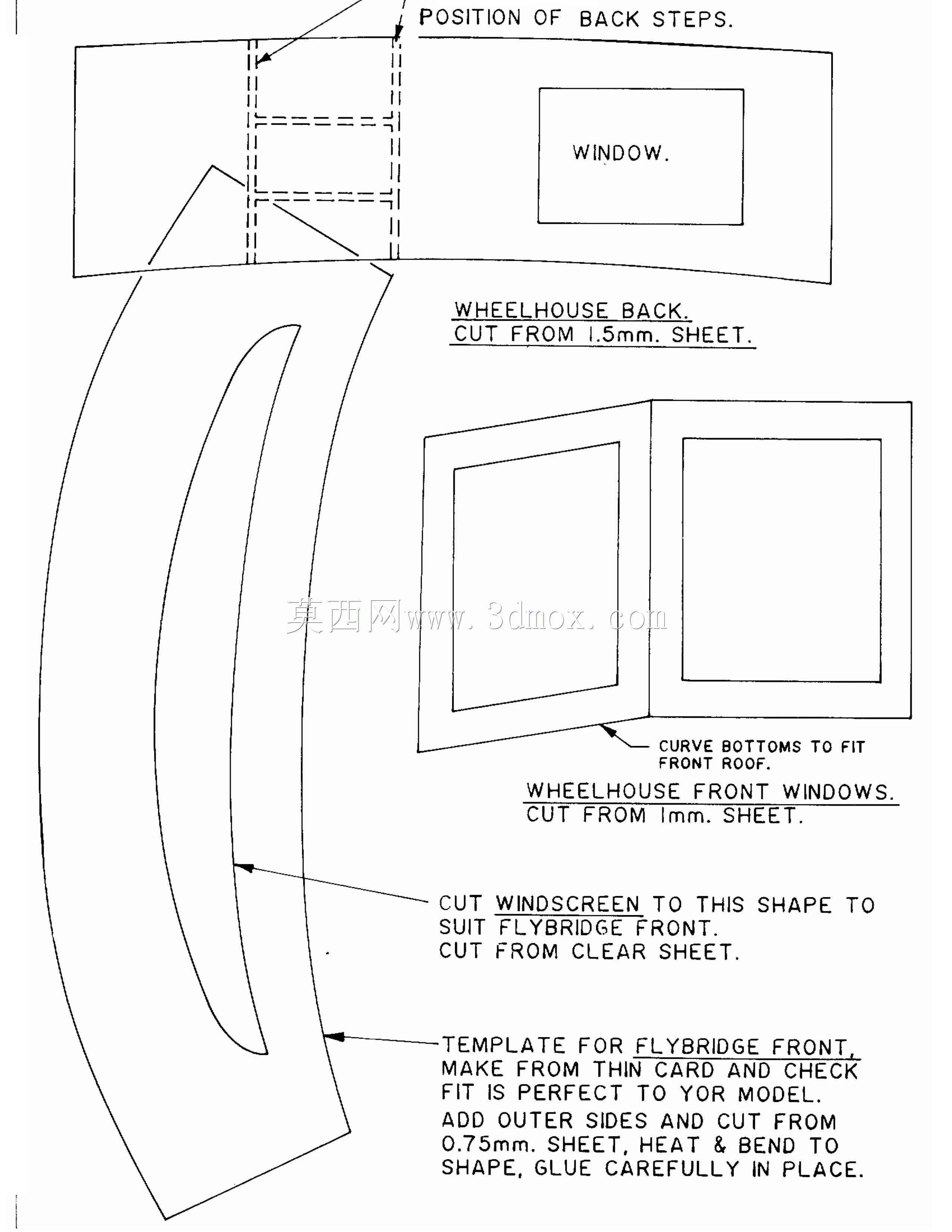

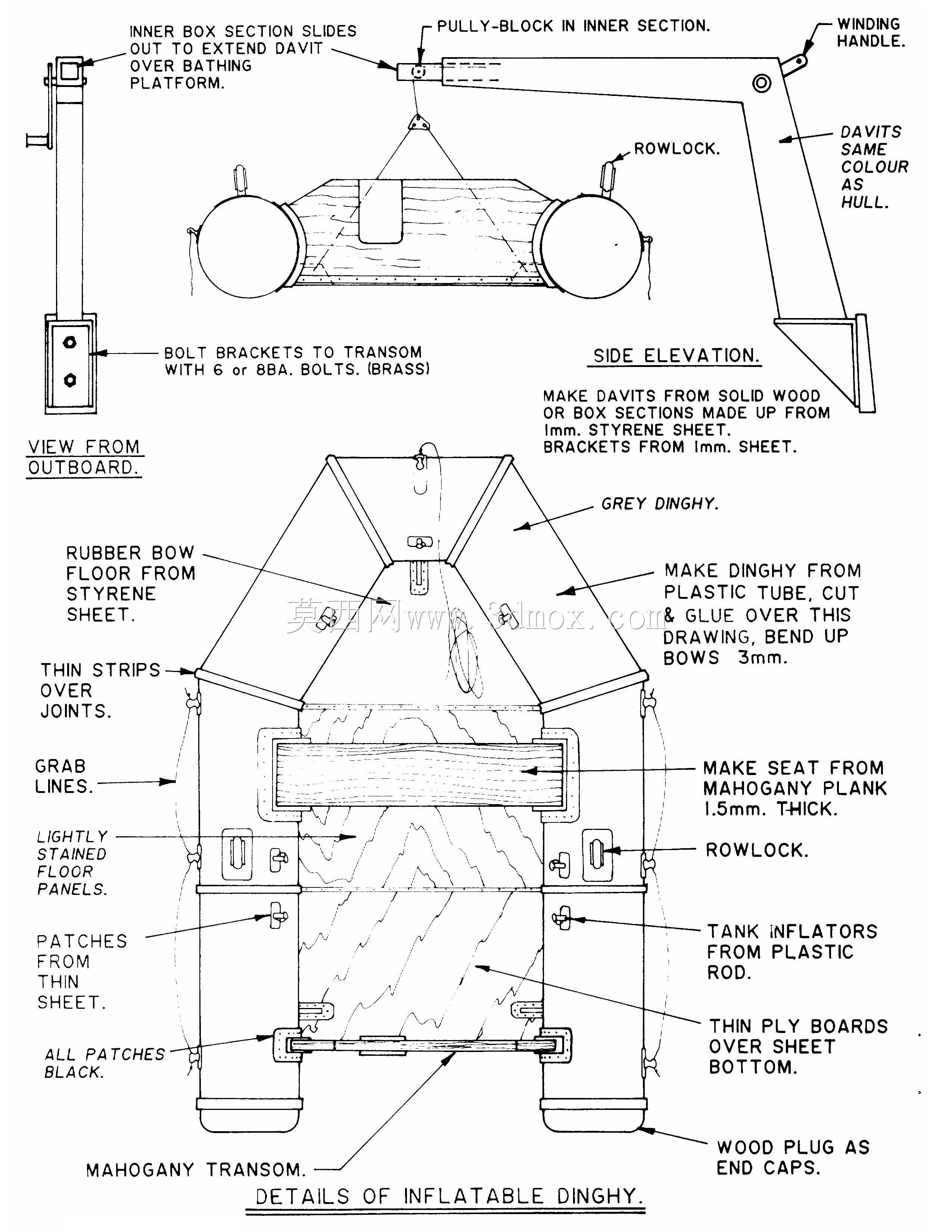

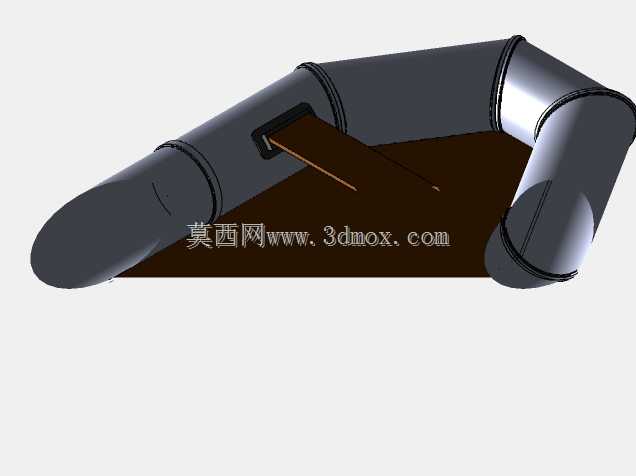

该套设计围绕海王星36型豪华拖网渔船游艇的舰载小艇收放与搭载需求展开，核心包含舷侧安装的吊艇架与配套充气式交通小艇两部分结构，主要应用于私人远航游艇、小型作业渔船的海上短程交通接驳、应急逃生、近岸作业辅助场景，可在母船锚泊或低速航行状态下完成小艇的释放与回收操作，解决母船吃水深无法靠岸时的人员转运、小型渔具递送、海上临时作业等实际需求。吊艇架采用单臂回转式结构设计，整体通过底部螺栓托架固定在母船船尾横舱壁外侧，安装时需匹配船尾外板的倾斜角度，保证托架与舱壁贴合面完全密封，避免安装位置出现渗漏问题；吊臂主体采用分段式箱型截面设计，内层设置可滑动的伸缩段，可根据小艇的摆放位置调整伸出长度，臂架末端设置吊重滑轮组，配套带防滑纹理的摇把式绞盘，操作人员站在船尾平台即可完成绞盘操作，实现小艇的起升与下放，吊臂整体可绕底部转轴水平回转，回收状态下可将吊臂收拢贴合船舷外侧，减少航行时的风阻与碰撞风险，所有金属支架均采用1.5mm厚薄板弯制焊接成型，表面做与船体同色的防腐涂装，适配海洋高盐高湿的使用环境。配套的充气小艇采用硬质底板加充气浮筒的组合结构，浮筒为耐磨橡胶材质，艏部设置橡胶防撞条，避免靠泊时与母船或岸壁碰撞产生磨损；艇内地板采用轻型染色胶合板铺设，厚度控制在1.5mm，兼顾承重能力与整体重量，降低吊艇架的负载要求，艇身中部设置实木坐板，坐板下方预留塑料充气罐的安装位置，可随时为浮筒补充气压，艇尾采用红木材质的横封板，两端设置木质堵头作为端盖，浮筒底部覆盖薄胶合板做防磨保护层，避免停靠浅滩时被礁石划破浮筒；整艇充气后外形尺寸适配吊艇架的起吊行程，起吊点对应吊臂滑轮的工作范围，回收后可直接固定在吊艇架下方的船尾支架上，无需额外占用甲板储物空间，航行时通过绑带与吊艇架本体绑定，避免海浪冲击造成小艇移位。整套结构在设计时充分考虑了小型游艇的安装空间限制，所有部件均采用轻量化设计，安装时无需对母船船尾结构做大规模改造，仅需在横舱壁对应位置开设螺栓孔即可完成固定，吊臂的最大伸出长度、起升高度均匹配3.6米级充气小艇的收放需求，操作时无需额外辅助设备，单人即可完成整套收放流程，适配小型游艇船员配置少、甲板空间有限的实际使用条件。
