实验室水样保温存储试样盒结构设计

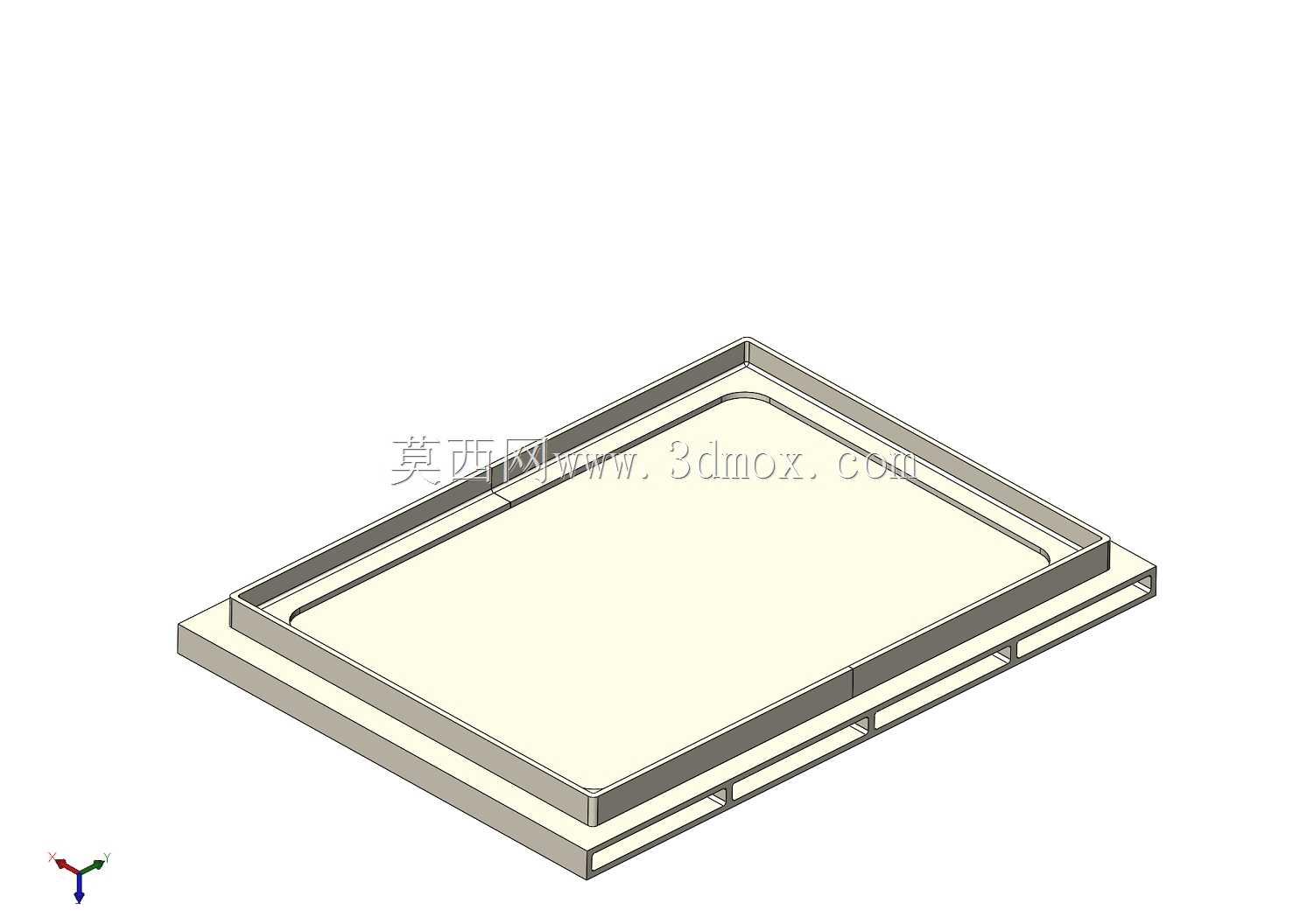

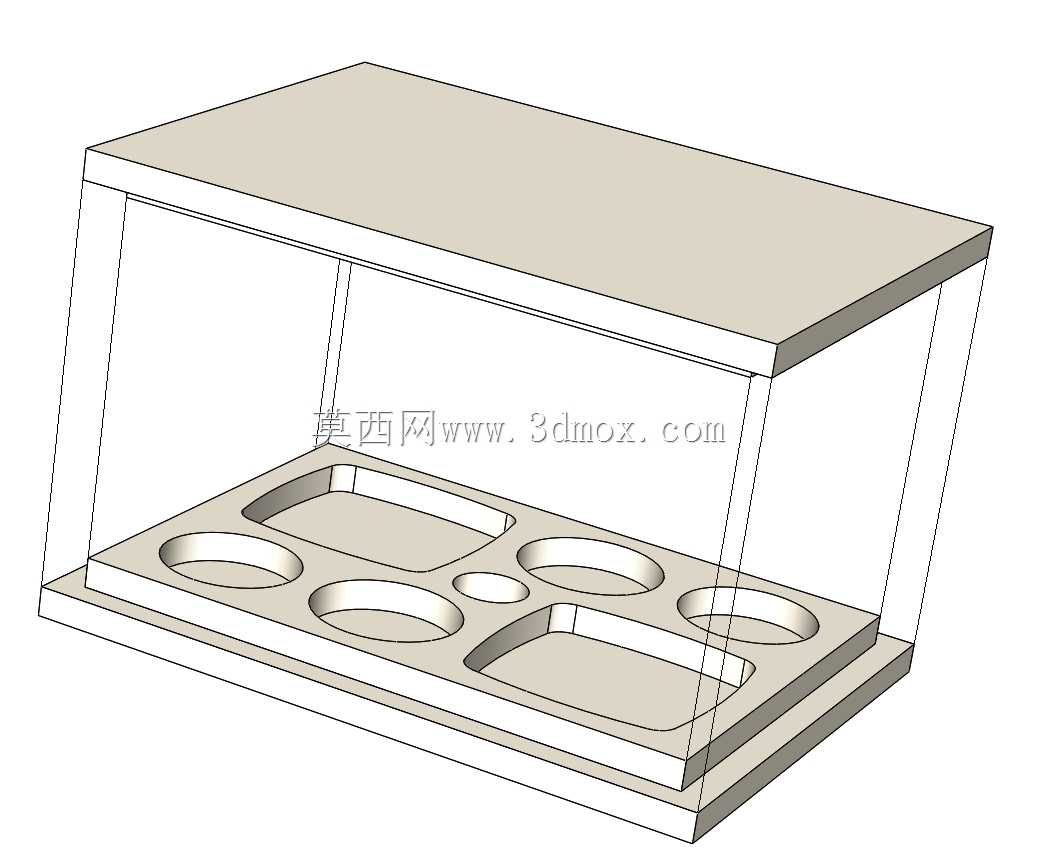

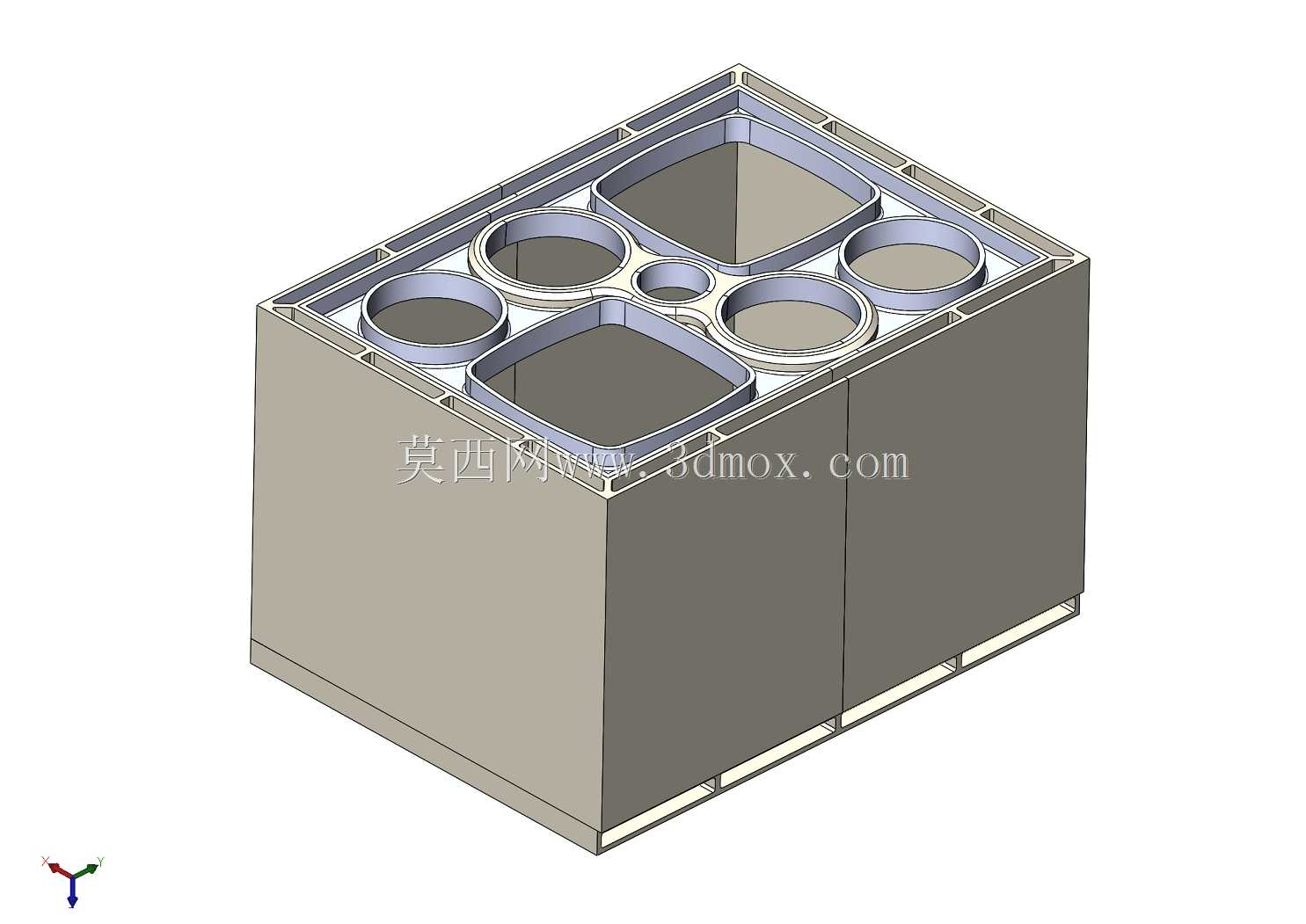

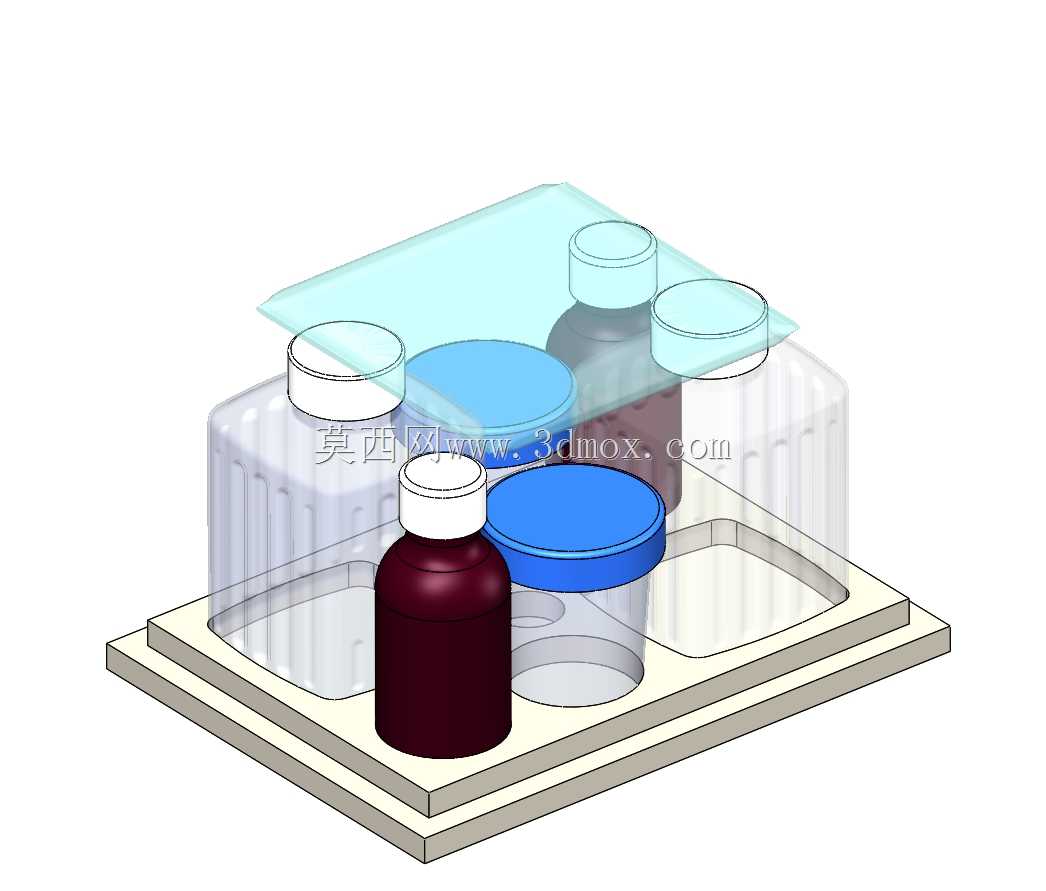

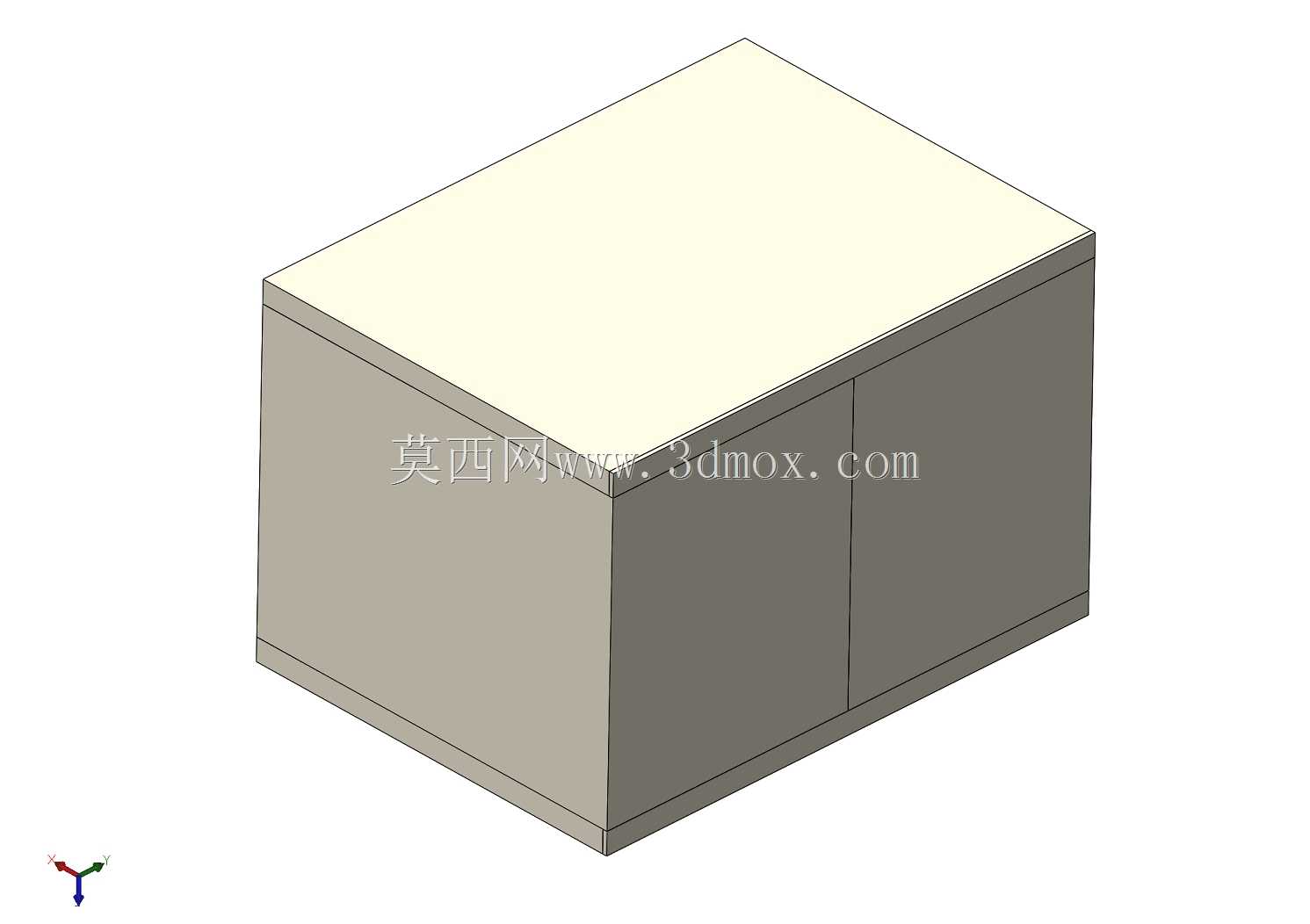

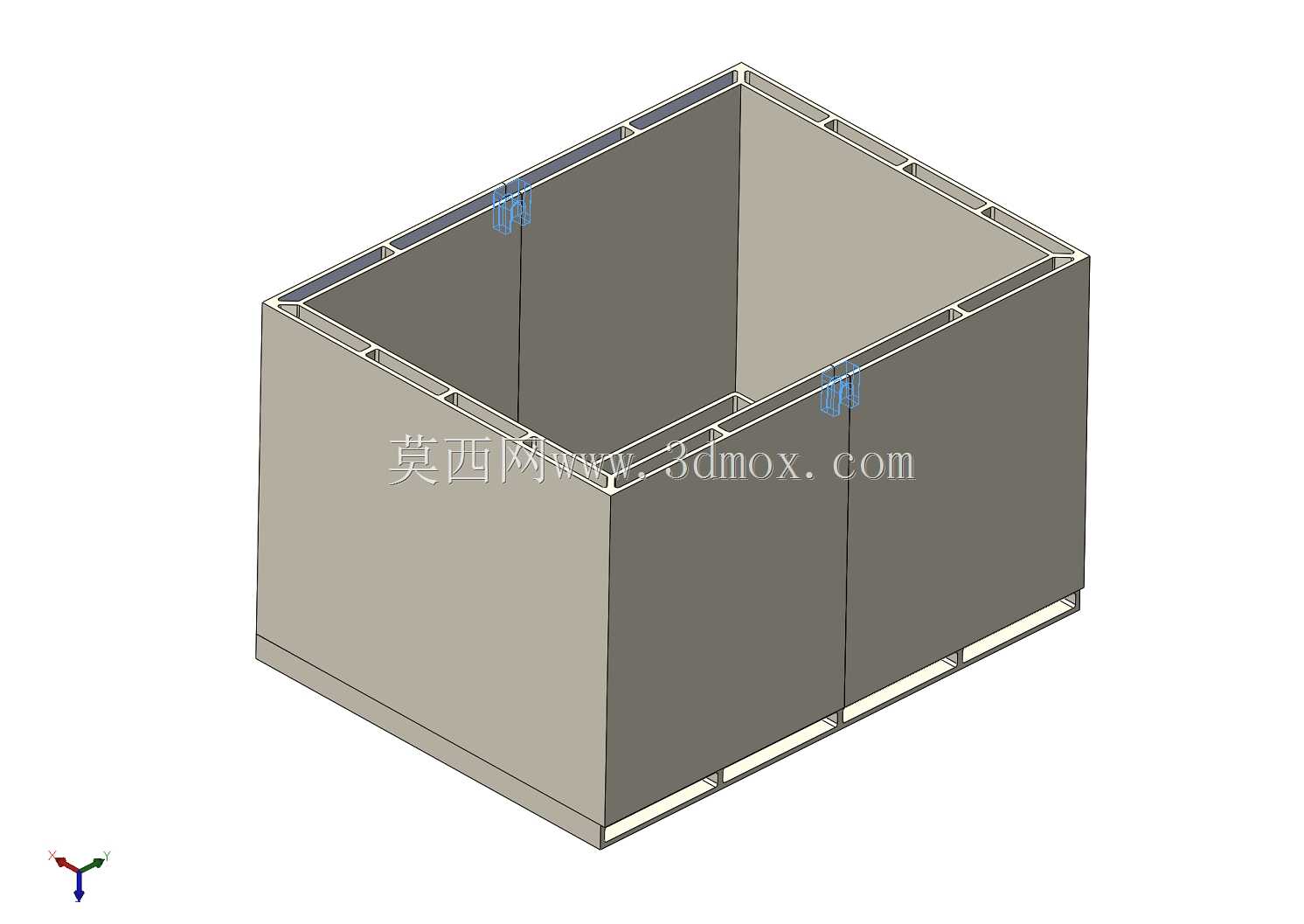

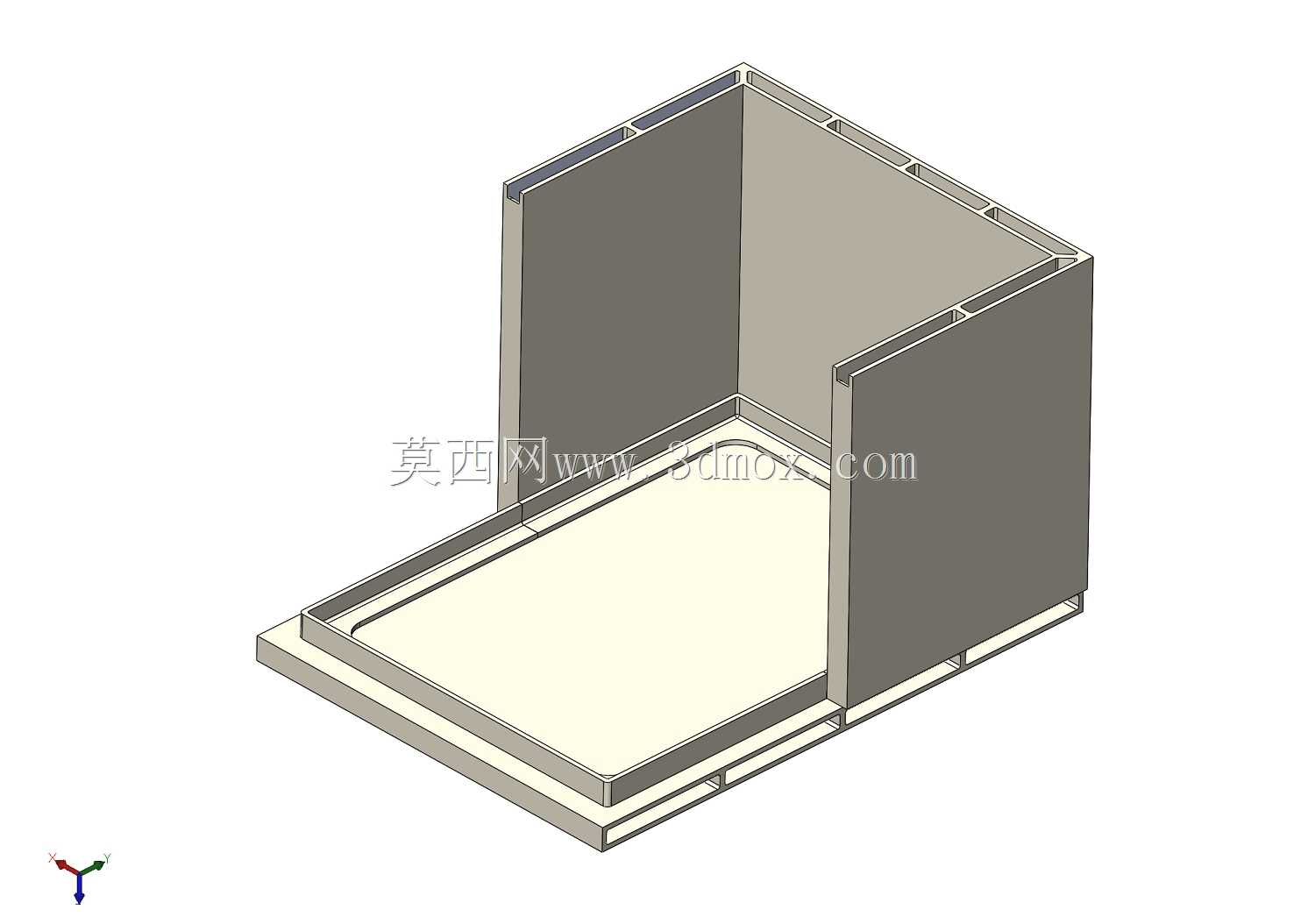

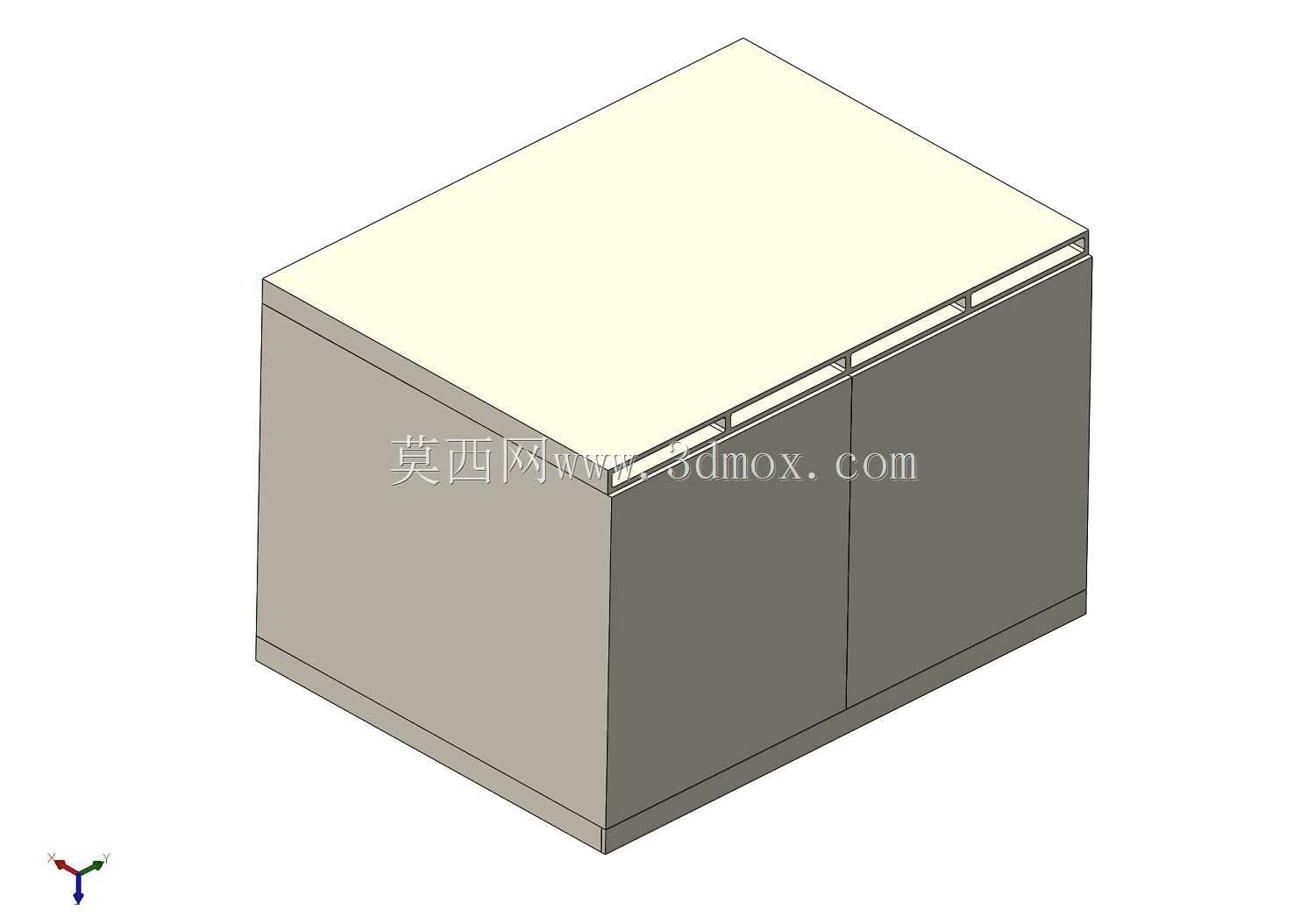

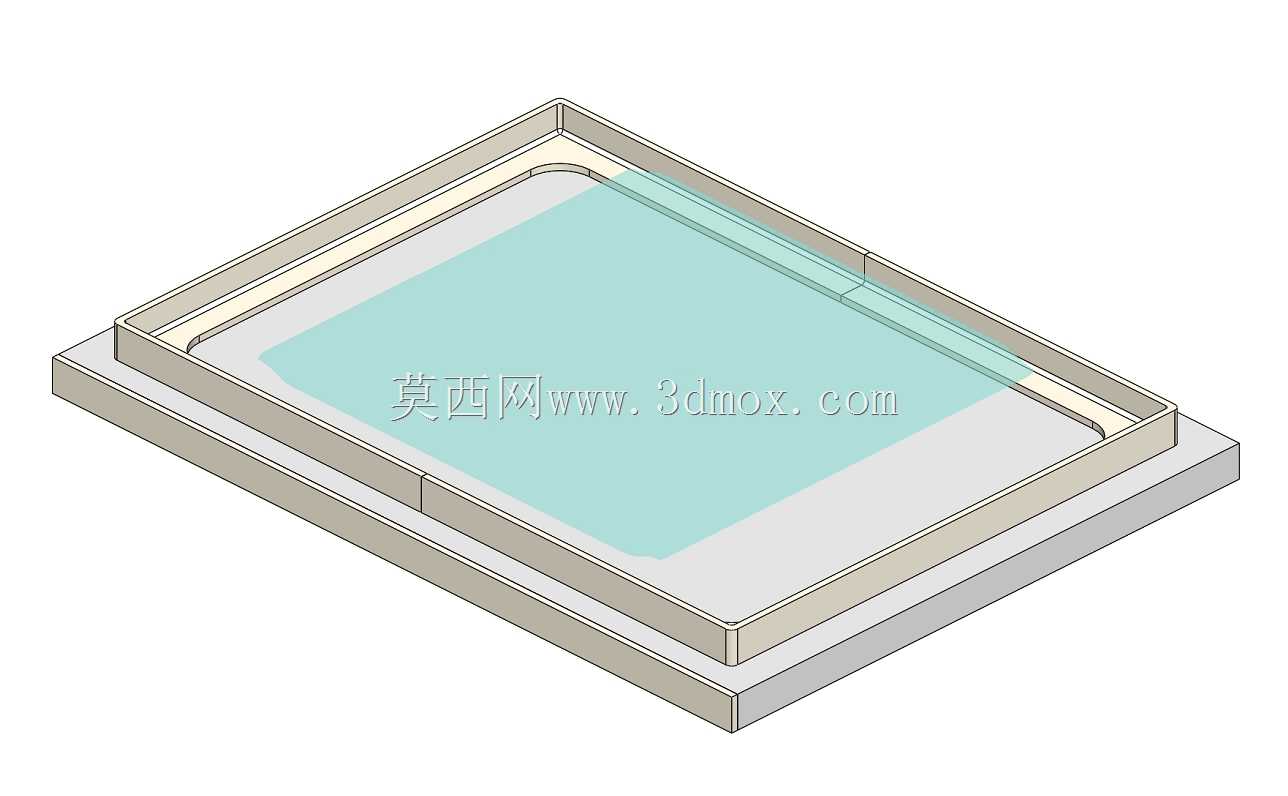

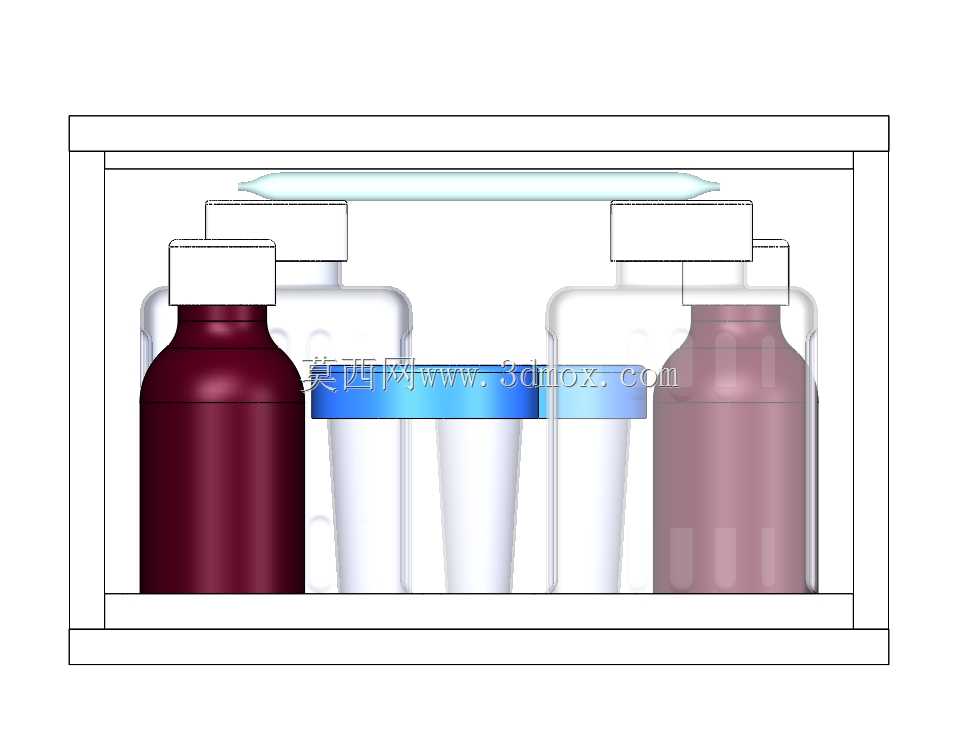

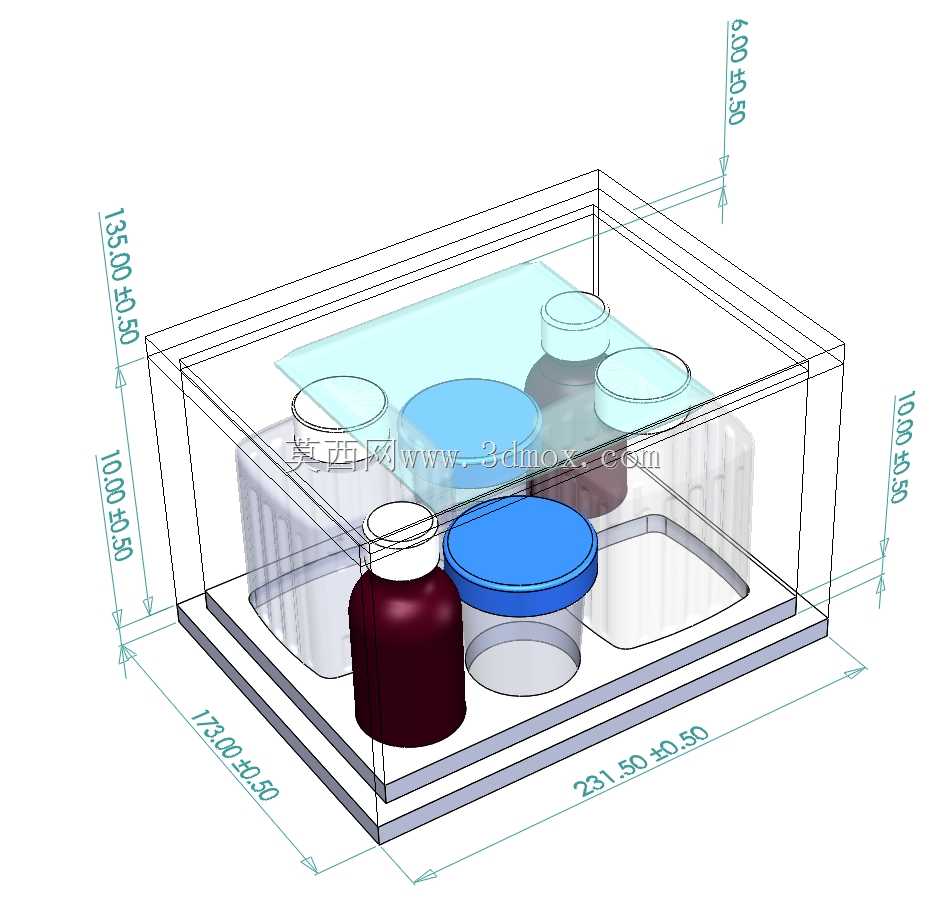

这款试样盒主要面向水质检测实验室、净水工艺研发环节的水样暂存与转运场景，在净水处理流程的水质采样、参数送检、平行样留存环节中，承担水样的承载与基础保温功能，可避免水样在短距离转运、待检测过程中出现温度大幅波动、外界杂质落入污染的问题，适配实验室常规水质检测的试样存放需求，也可用于净水设备研发阶段的出水样收集承载，匹配实验室操作台摆放、采样箱内置放置的使用场景。产品整体采用带围边的浅槽式盘型结构，底部设置双层承托基座，上层槽体内腔为平整的水样承载区域，围边采用圆角过渡设计，既避免清洁时的卫生死角，也能防止转运过程中水样从边角处溅出，槽体边缘设置内凹的导流唇边，倾倒残留水样时可形成稳定的水流路径，不会出现液体沿外壁流淌污染基座的问题。设计阶段针对原型制作与量产的不同需求做了结构优化，用于3D打印验证的原型版本将槽体侧壁设计为中空夹层结构，在保证侧壁结构强度、满足围边挡水高度要求的前提下，大幅减少打印过程的材料消耗，同时缩短原型制作的周期，中空夹层形成的静止空气层还可额外提升槽体的基础保温能力，减少水样与外界环境的热交换速率；量产版本适配大聚苯乙烯材料的成型特性，侧壁厚度均匀，拔模角度适配注塑或吸塑成型的工艺要求，无需额外做复杂的抽芯结构即可完成批量生产，有效控制量产成本。产品的外形尺寸适配常规实验室采样托盘的摆放间距，底部基座的外轮廓尺寸可嵌入标准规格的采样箱定位槽内，转运过程中不会出现滑动移位，槽体的有效盛装深度满足常规单次采样的水样容量需求，不会因盛装过满在移动时出现溢洒，围边高度经过反复验证，既能够阻挡常规移动速度下的水样晃荡溢出，也不会因高度过高影响检测人员快速取放水样、插入检测探头的操作便利性。整体结构无多余的复杂卡扣、连接部件，一体性强，日常使用后可直接整体冲洗清洁，无清洁盲区，适配实验室高频次使用后的快速消杀清洁需求，中空侧壁的结构设计在兼顾轻量化的同时，也提升了槽体的抗形变能力，日常放置、拿取过程中即使受到轻微磕碰，也不会出现槽体变形导致的放置不稳、密封失效问题，可稳定适配实验室水质检测、净水工艺验证环节的各类试样承载需求。
