在线动态重量检测称重设备三维设计

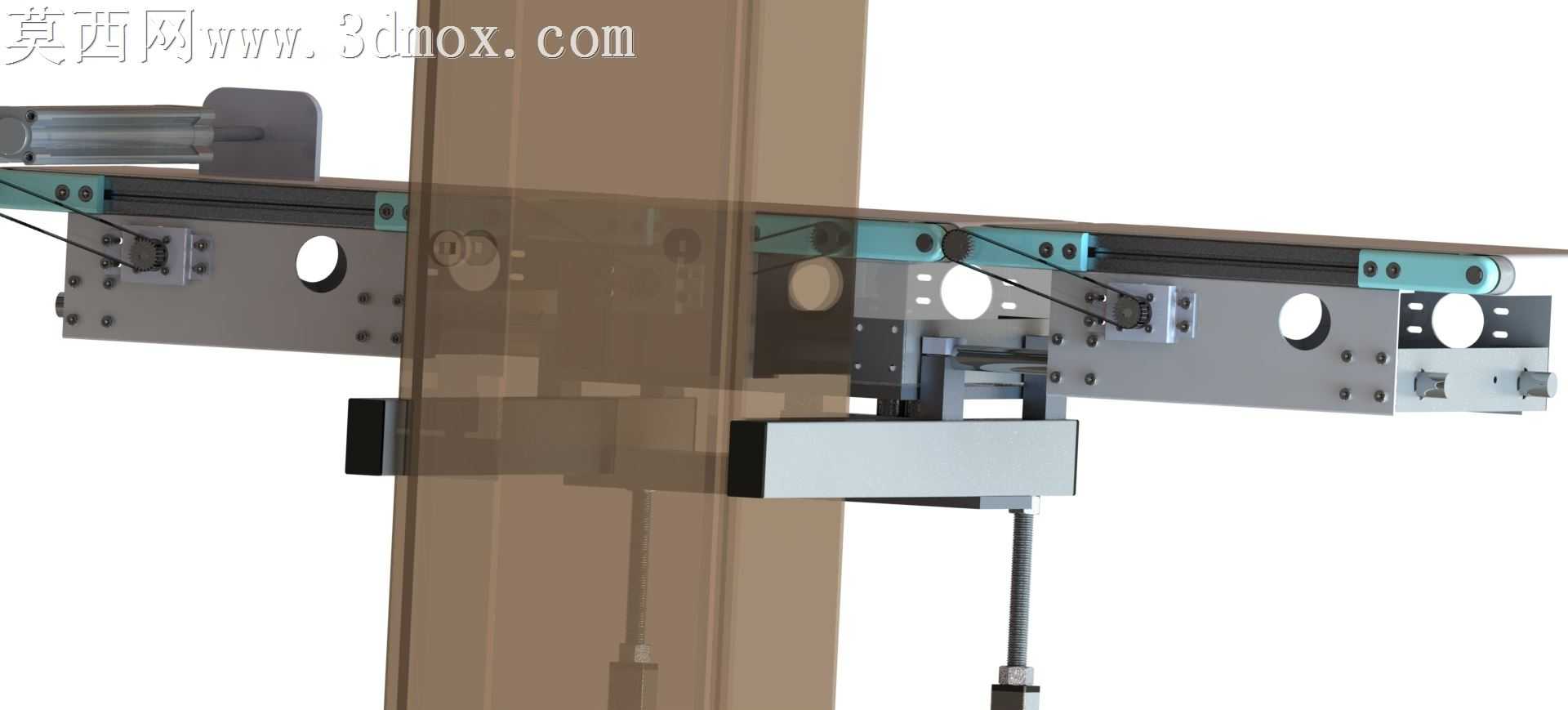

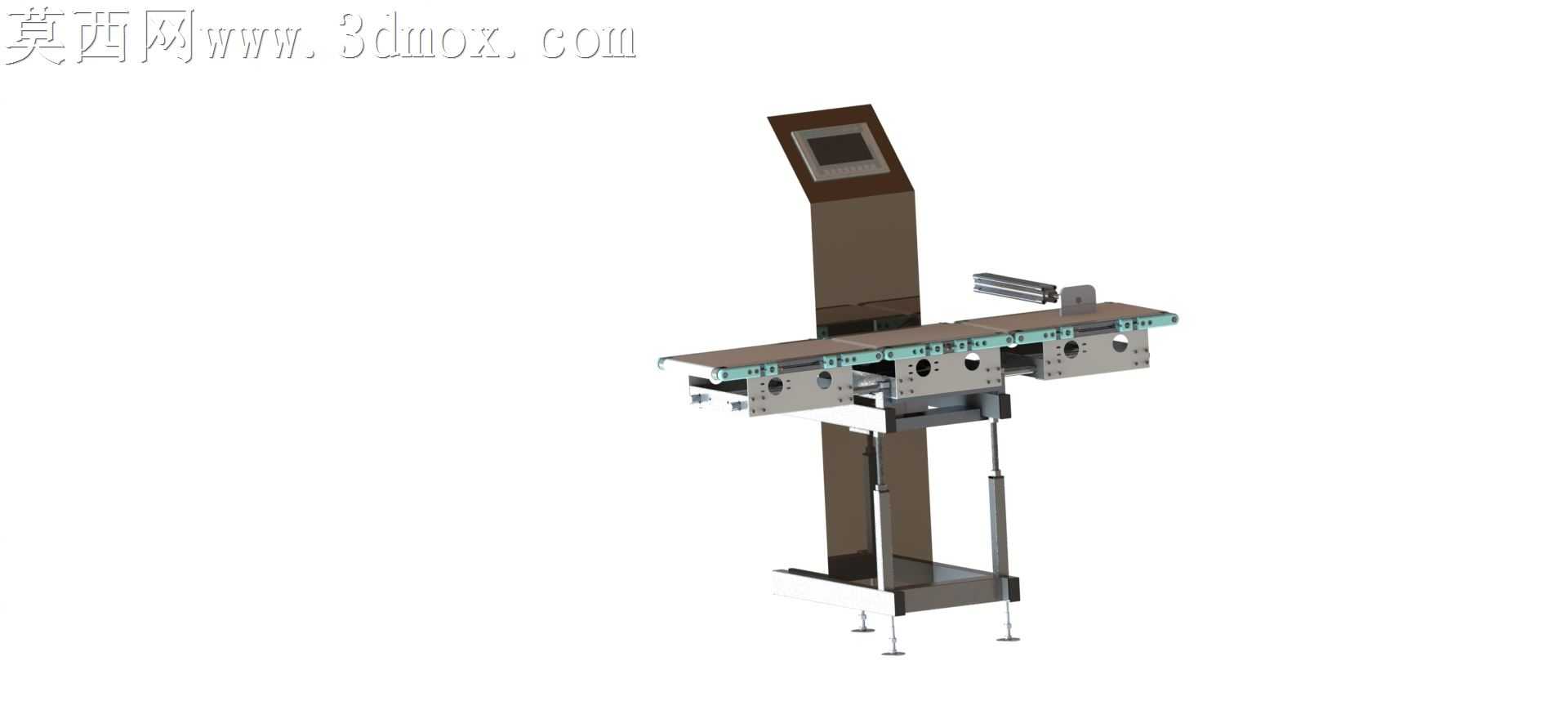

本模型为在线动态重量检测秤的三维设计成果，建模过程中采用自顶向下的装配设计思路，先完成整体机架的基准搭建，再逐一拆分输送段、检测段、剔除段、控制端的独立子装配，确保各部件的装配公差与实际生产加工要求匹配。建模阶段对钣金类部件采用薄壁特征结合折弯工艺参数建模，还原了设备立柱、输送机架的钣金折弯结构，对输送辊筒、支撑脚杯、操作屏壳体等标准件采用参数化建模方式，可根据实际选型需求快速调整对应尺寸参数。材质渲染阶段，为设备主体钣金机架赋予哑光不锈钢金属材质，还原工业设备常用的拉丝不锈钢表面质感，为输送皮带赋予哑光深绿色橡胶材质，调整材质的粗糙度与反光参数模拟工业皮带的磨砂表面特性，为操作显示屏赋予深色塑料边框搭配玻璃屏幕的复合材质，添加轻微的屏幕反光效果提升真实感，为底部可调脚杯赋予镀铬金属材质，突出金属件的高光反射特性。结构设计上，设备分为三段式输送结构，进料段衔接上游生产线，中间段集成高精度平板称重传感器，可在产品输送过程中完成动态重量采集，出料段配置气动剔除机构，可将重量不合格的产品从输送线分流剔除，立式控制立柱安装在设备侧方，搭载触控操作屏方便操作人员设置参数、查看检测数据，底部的可调支撑脚可调节设备水平度，保证称重检测的精度稳定性。设计过程中充分考虑设备的实际使用场景，预留了传感器安装位、电机走线槽、气动元件安装空间，三台直流驱动电机分别对应三段输送辊筒的动力输出，各传动部件的位置布局经过干涉校验，确保设备运行过程中无部件碰撞问题，整体模型结构完整，细节还原度高，可用于设备方案展示、结构优化参考以及生产前的装配模拟验证。
