双电机驱动履带行走载具结构设计

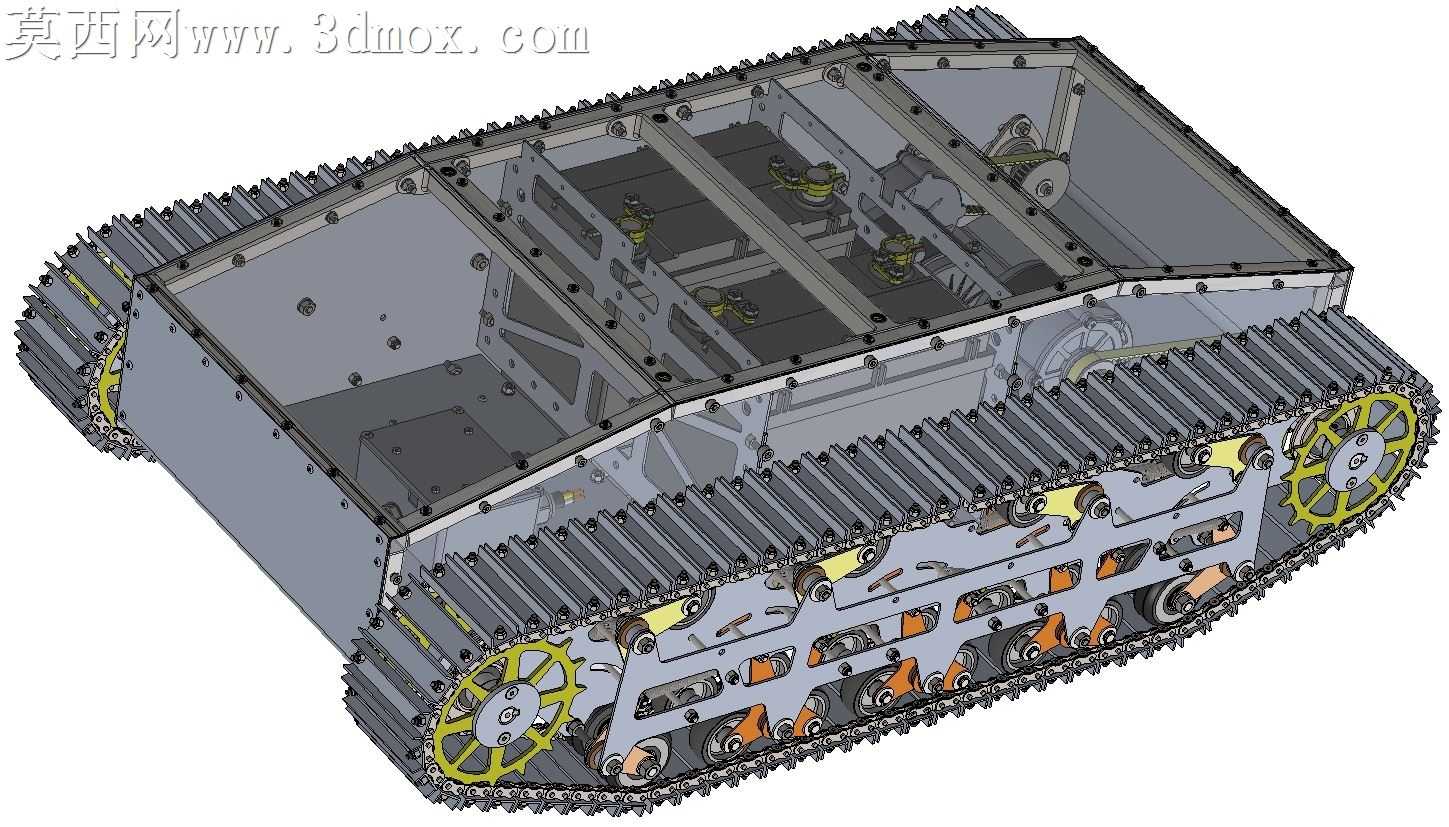

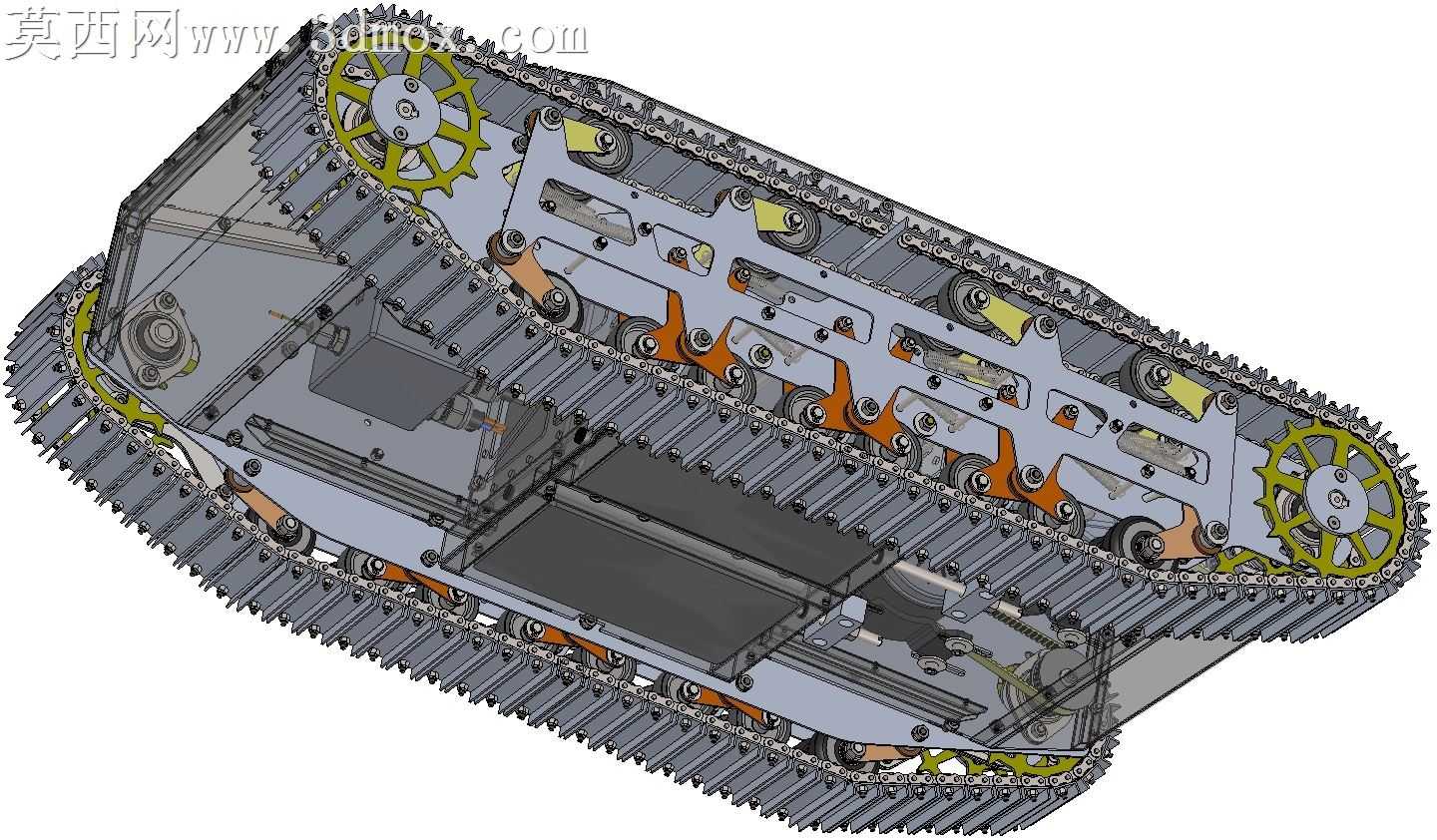

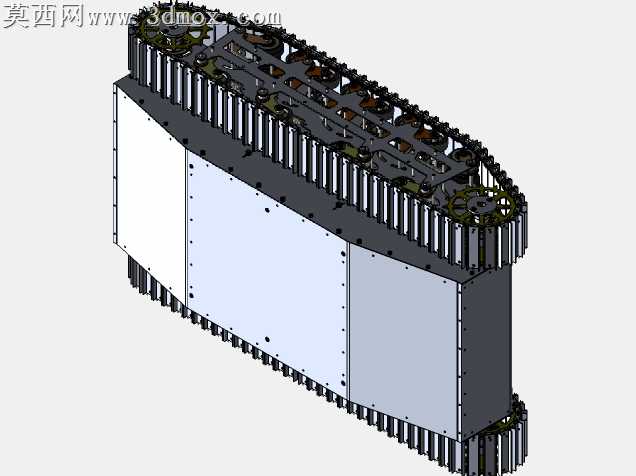

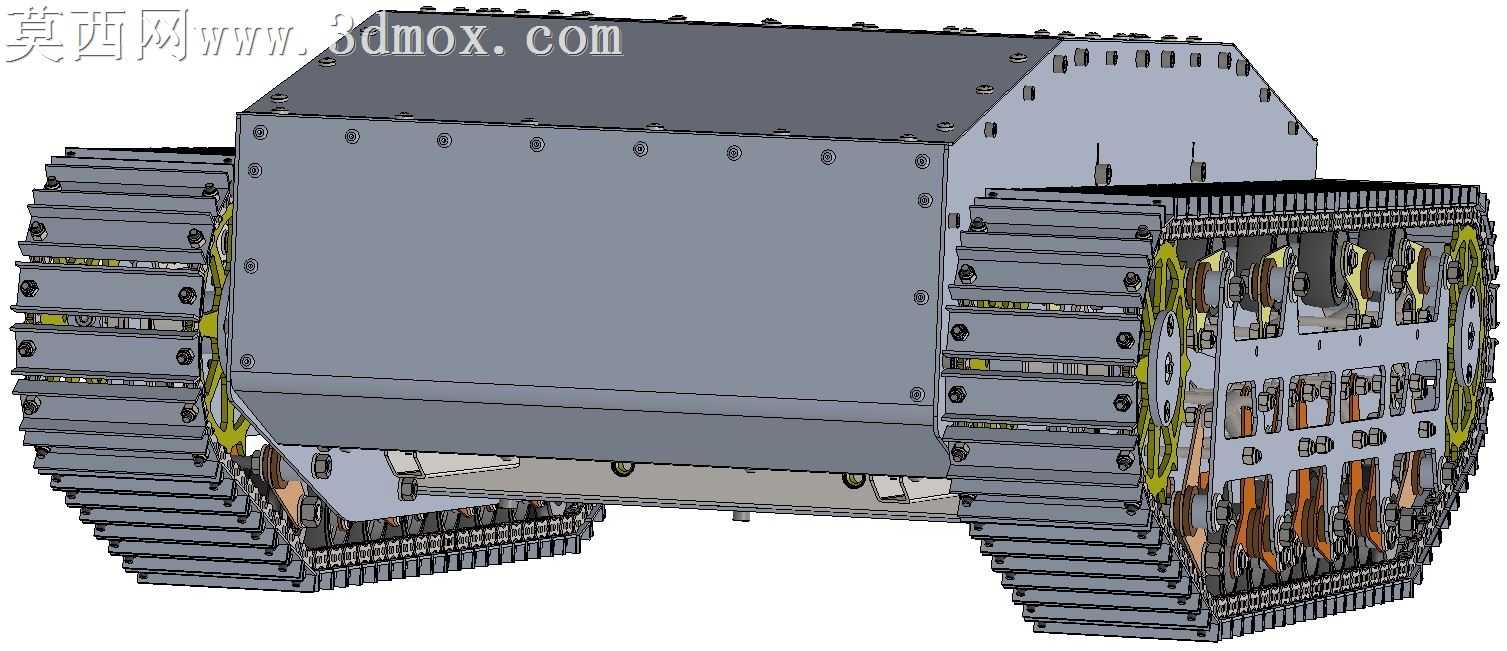

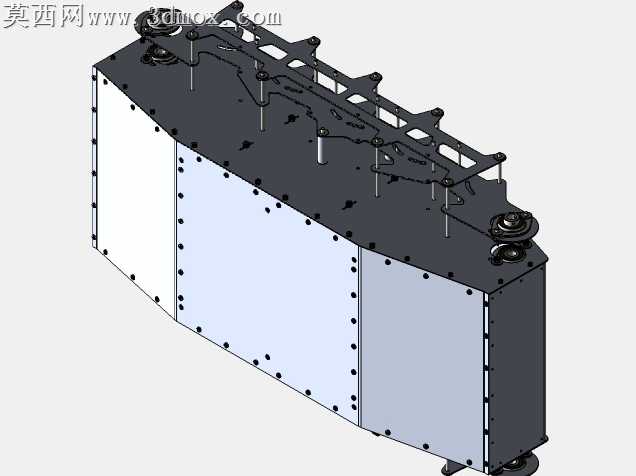

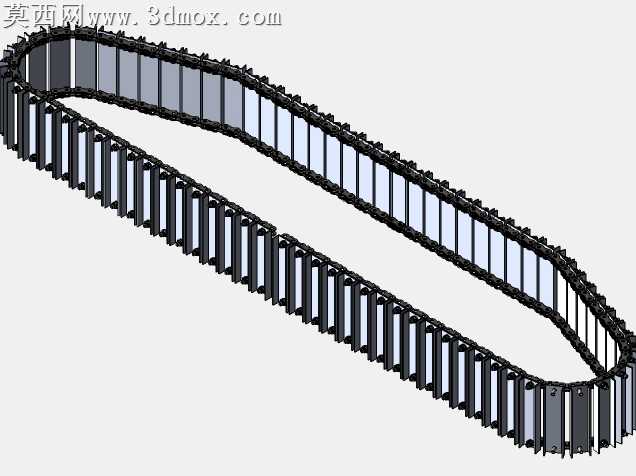

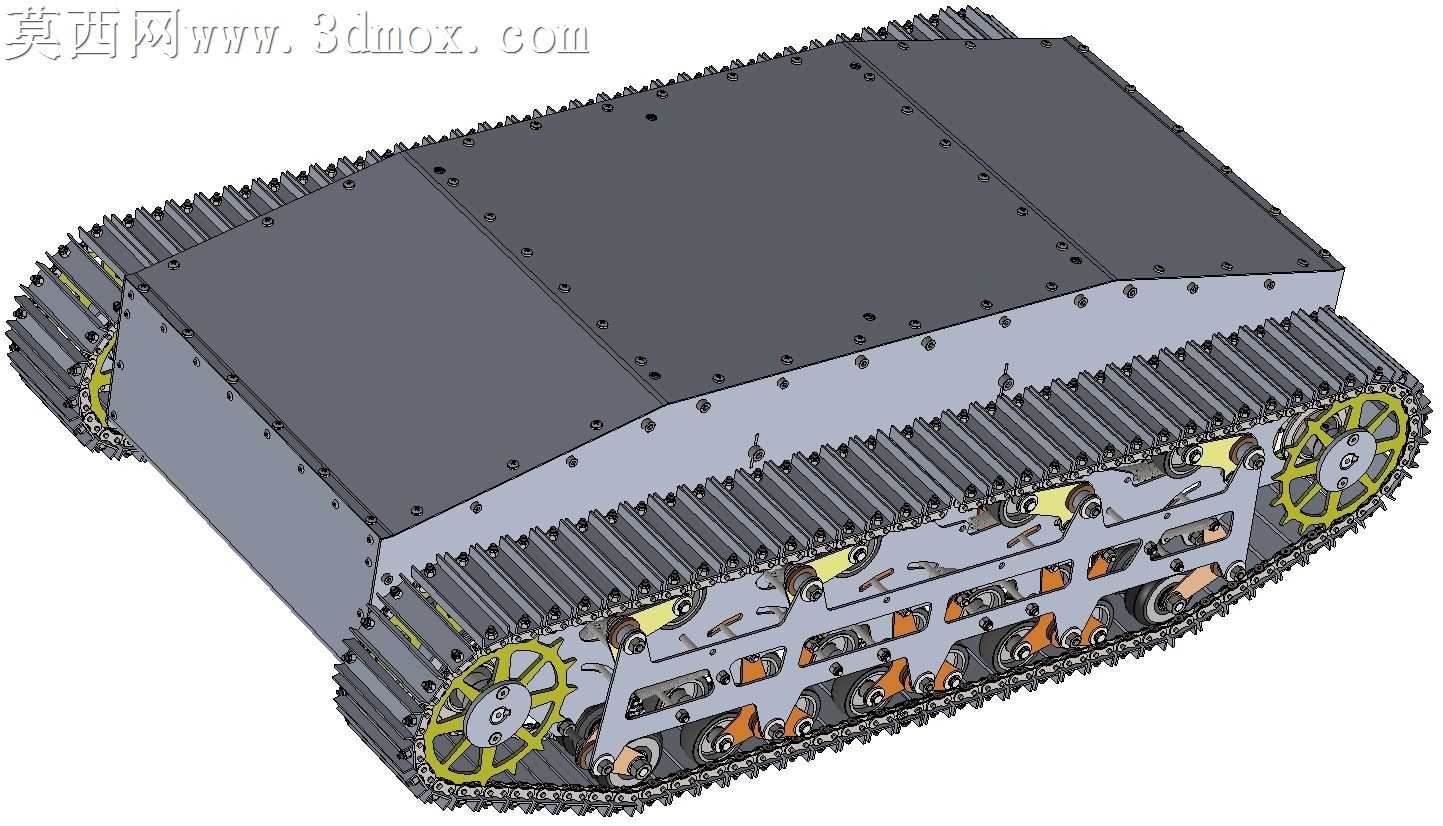

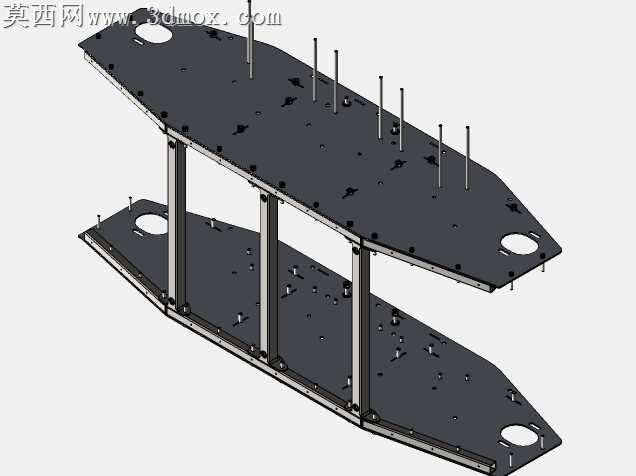

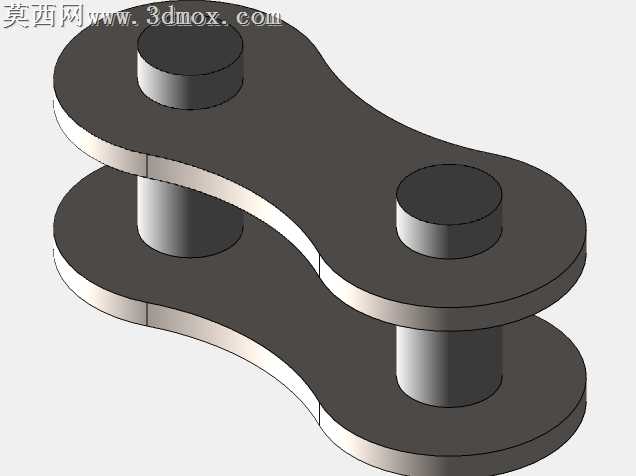

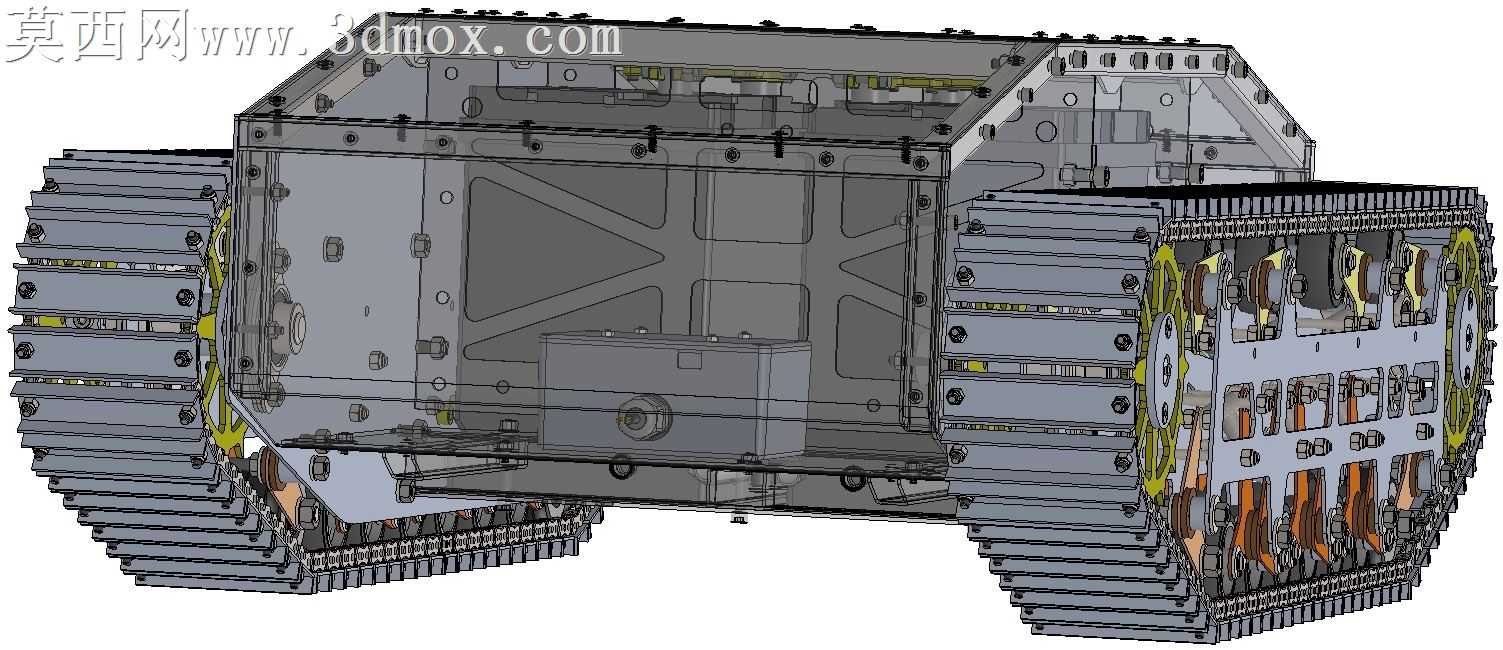

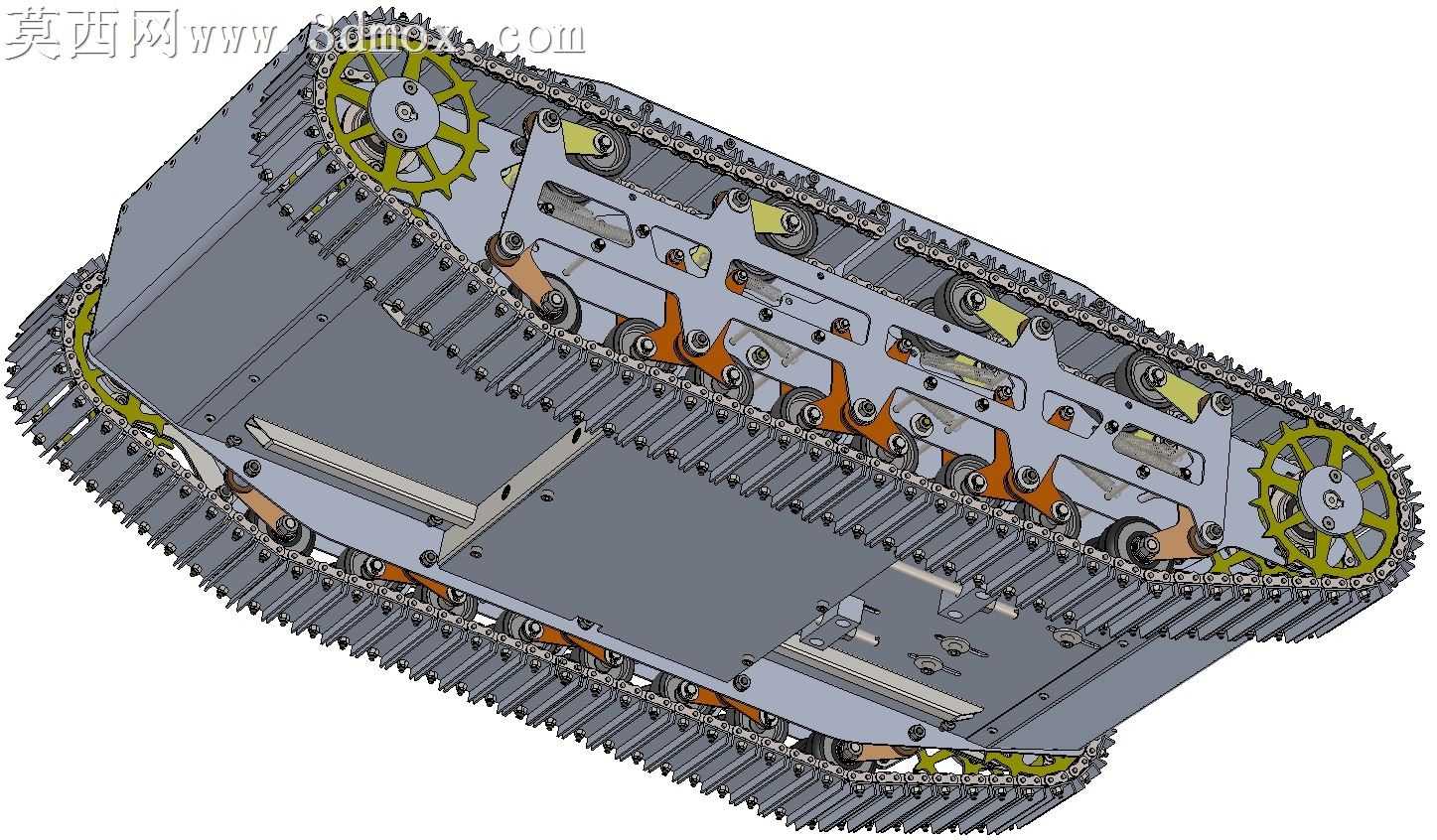

本作品为双24V电动机驱动的履带行走载具三维建模成果，整体采用全金属结构设计思路，在三维建模过程中严格遵循实际加工装配的尺寸公差要求，对每一处连接结构、传动部件都进行了精细化的参数化建模。模型整体采用左右对称的布局形式，两侧履带行走单元分别独立配置驱动电机，通过轴传动结构将电机输出的动力传递至履带驱动轮，驱动轮与履带链条啮合实现动力输出，带动整套履带机构完成行走动作。建模过程中对履带的每一节链板、连接销轴、导向轮、承重轮都进行了单独建模并完成虚拟装配，还原了履带机构真实的铰接转动关系，能够直观展示履带行走过程中的运动轨迹与部件配合状态。载具主体舱体采用框架式金属结构设计，内部预留了电机安装位、电控组件安装空间以及载荷承载区域，舱体外部的蒙皮通过螺栓紧固件与内部框架连接，建模时还原了每一处螺栓孔位、连接法兰的细节，确保模型可直接用于生产制造的参考。材质设置上，对金属结构件统一赋予了哑光金属钢材材质，传动部件根据功能区分赋予了对应的合金材质，履带橡胶接触部分赋予了耐磨橡胶材质，通过渲染调整材质的粗糙度、反光度参数，还原不同部件的真实质感。设计过程中重点考量了履带载具的行走通过性，两侧履带的接地长度、驱动轮与导向轮的轴距都经过参数化调整，确保载具具备良好的越障能力与行走稳定性，内部走线空间、部件检修空间也在建模时做了预留，整体结构完整详实，所有部件之间不存在干涉问题，完全满足实体建造的设计要求，可作为小型电动履带载具开发、教学演示的完整参考模型。
