平板式带护栏四轮牵引拖车结构设计

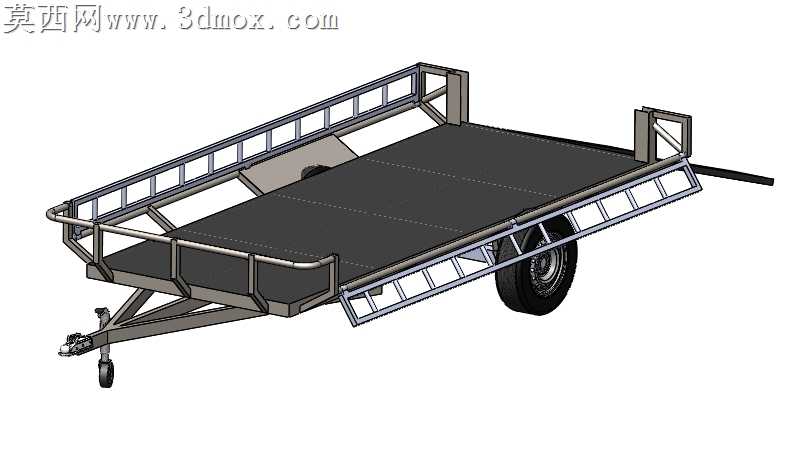

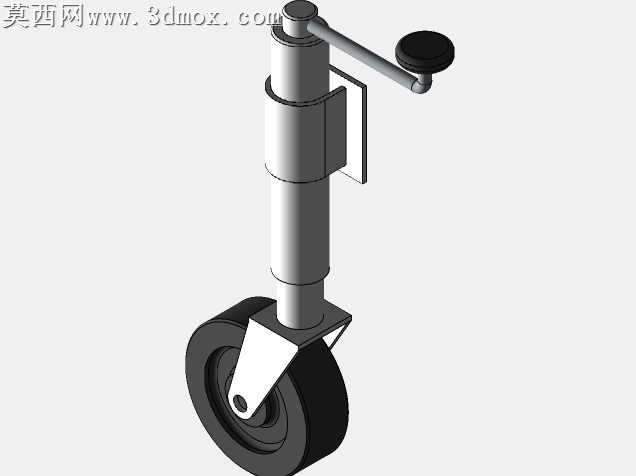

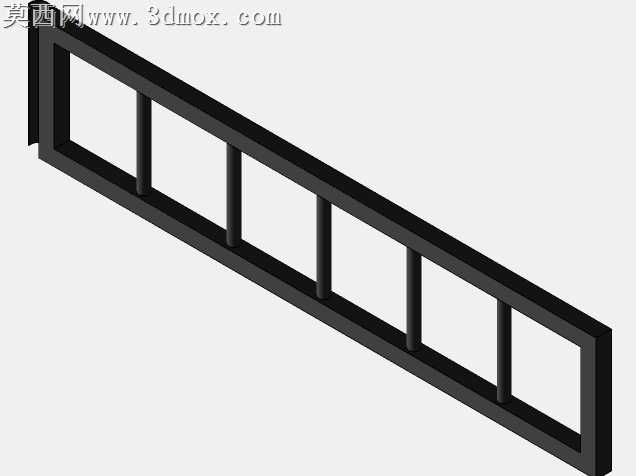

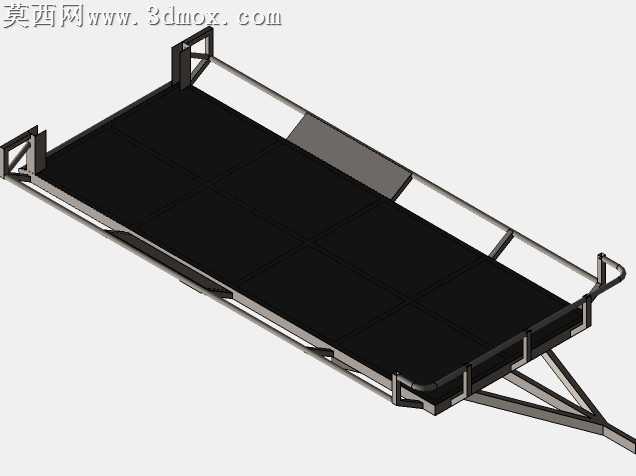

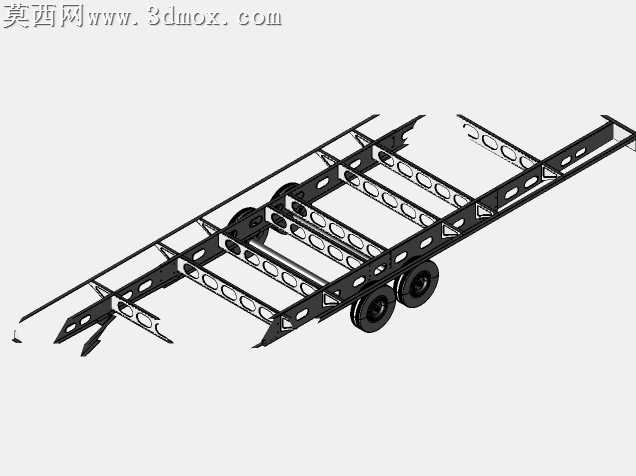

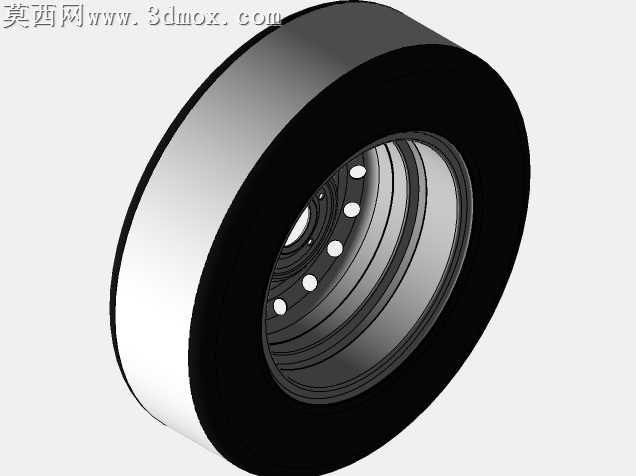

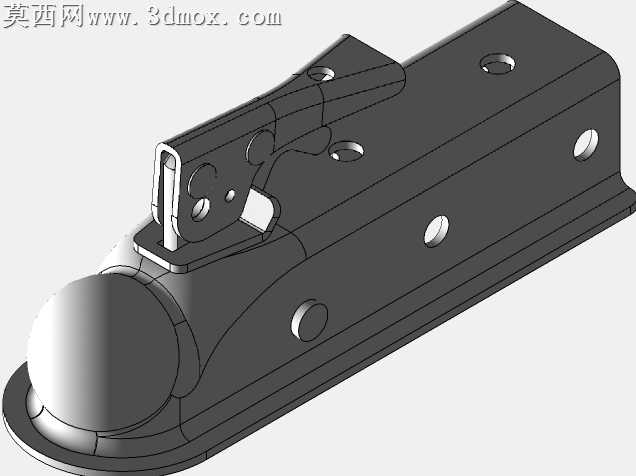

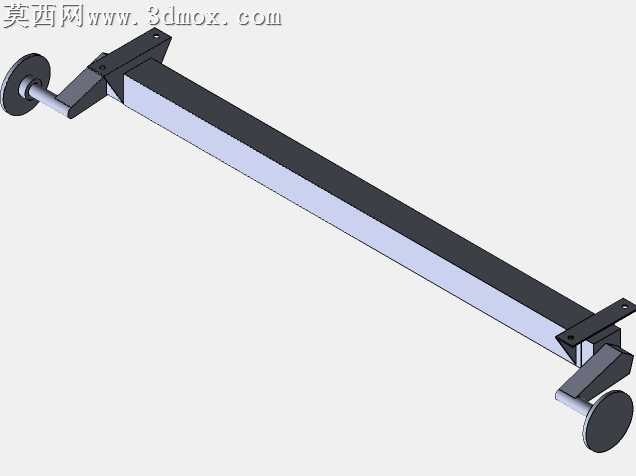

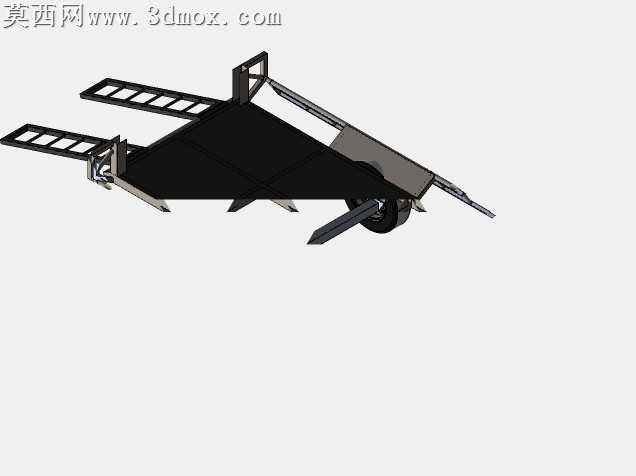

本作品为平板式四轮牵引拖车三维建模设计，建模过程中严格遵循货运拖车的实际工程尺寸比例，依托三维建模软件完成全参数化结构搭建，对拖车的各个组成部件进行独立建模后完成整体装配，确保各部件之间的装配约束符合实际机械连接逻辑，无干涉错位问题。模型首先搭建拖车的主承载平板结构，平板采用防滑承载面设计，边缘设置框架式围边结构，保证承载面的结构强度与载货限位能力；平板两侧及前端加装管式护栏结构，护栏采用圆管弯折成型后与车架焊接固定的结构，既能够对所载货物起到侧向防护作用，避免运输过程中货物滑落，又通过镂空管式设计降低拖车整体自重。车架主体采用矩形钢管焊接成型的桁架结构，通过纵横交错的钢梁排布分散承载应力，保证重载下车架不会出现形变；行走系统采用双轴四轮布局，配备橡胶轮胎与钢制轮毂，轮组通过悬挂连接结构与车架主梁相连，前端设置牵引连接架与导向支轮，牵引架采用三角加强结构提升牵引部位的结构强度，支轮配备升降调节机构，可在拖车脱离牵引车时稳定支撑车体前端。渲染阶段对不同部件赋予对应材质：承载平板采用磨砂防滑金属材质，护栏与车架采用哑光喷涂钢材材质，轮胎采用黑色耐磨橡胶材质，牵引连接部位采用镀锌防锈金属材质，轮毂采用亮面金属材质，通过材质区分清晰展现各部件的功能属性与结构差异。设计过程中充分考虑拖车的实用性与结构合理性，在保证承载能力的前提下优化结构布局，去除冗余结构件，兼顾结构强度与轻量化需求，整体结构简洁规整，各连接部位均做加强处理，符合短途货运平板拖车的实际使用需求，可用于拖车结构设计参考、货运设备方案展示等场景。
