商用健身房架式深蹲力量训练器械结构

在商用健身场馆的力量训练区规划中，架式深蹲架是核心的固定训练承载结构，区别于零散摆放的杠铃片架、哑铃凳，这类架体需要同时满足大重量承载、多动作兼容、训练安全防护的多重需求，也是三维结构设计中需要兼顾力学性能与使用便捷性的典型器械类产品。从实际应用场景来看，这类架体不仅服务于常规的颈后、颈前深蹲训练，还可通过配套附件拓展出卧推、引体向上、杠铃划船等多类复合力量训练动作，是商业健身俱乐部、单位体能训练室、 CrossFit 综合训练馆的标配器械，部分家用大空间健身区域也会选用缩小尺寸的同结构架体满足日常力量训练需求。

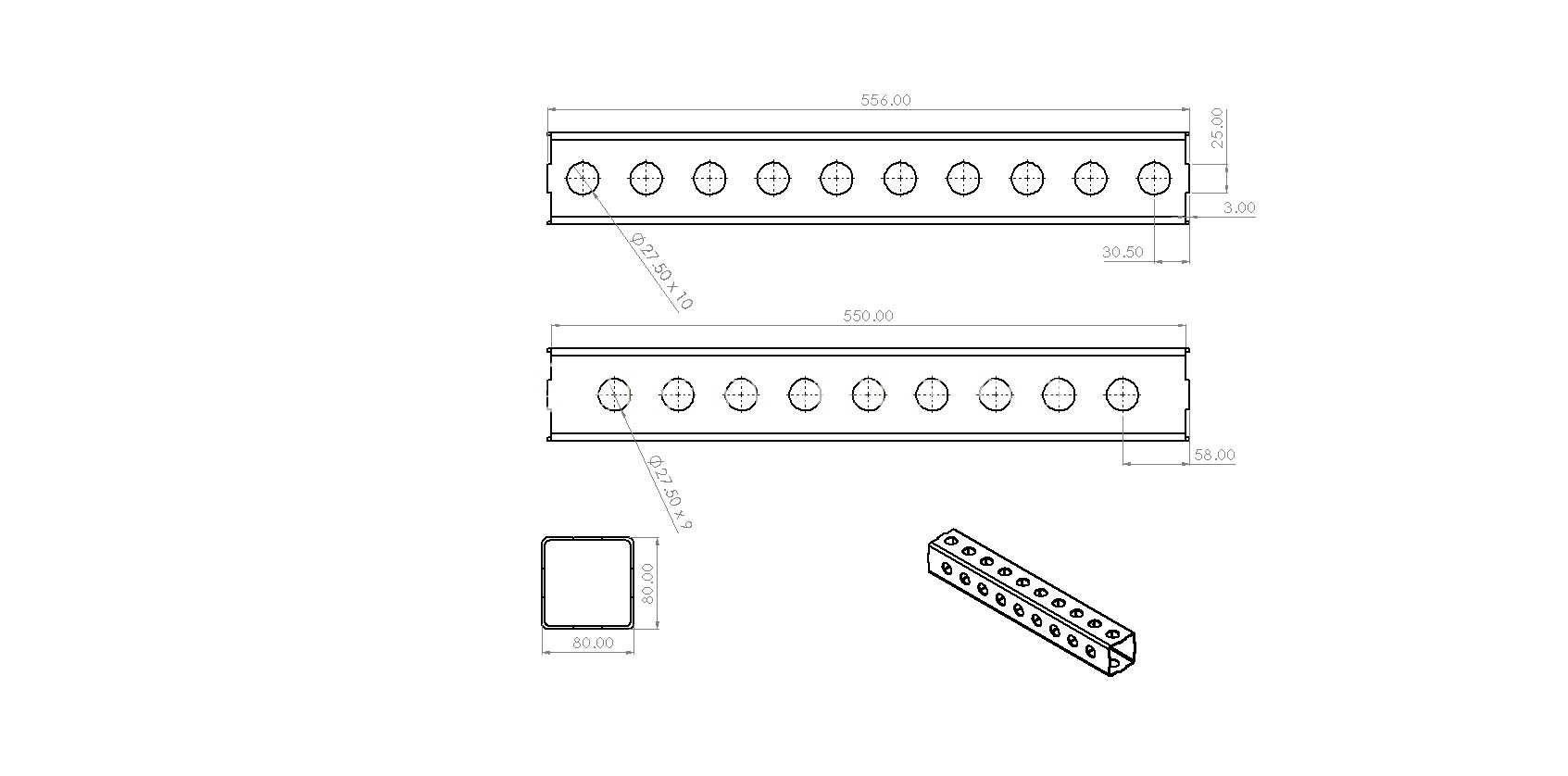

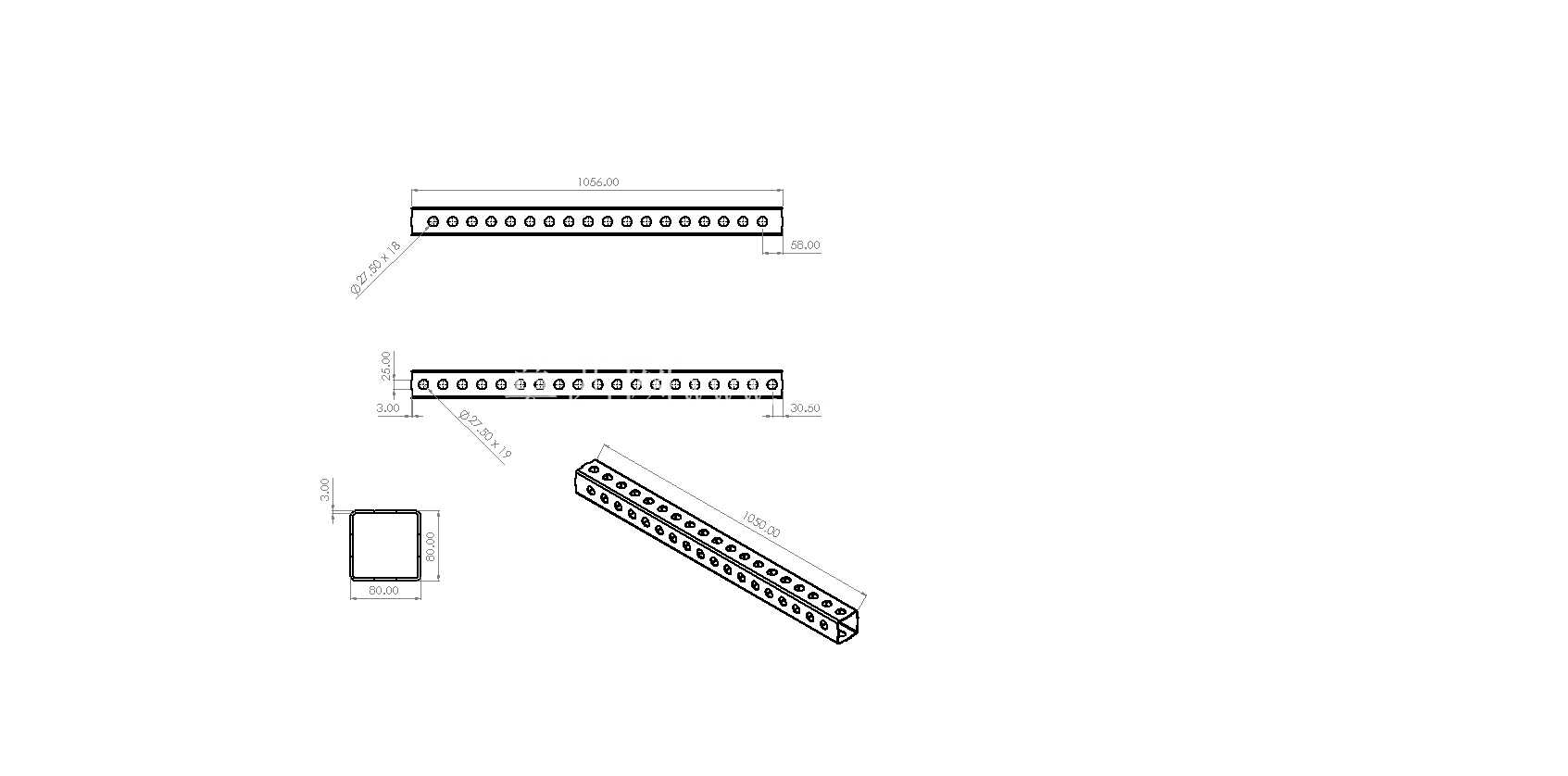

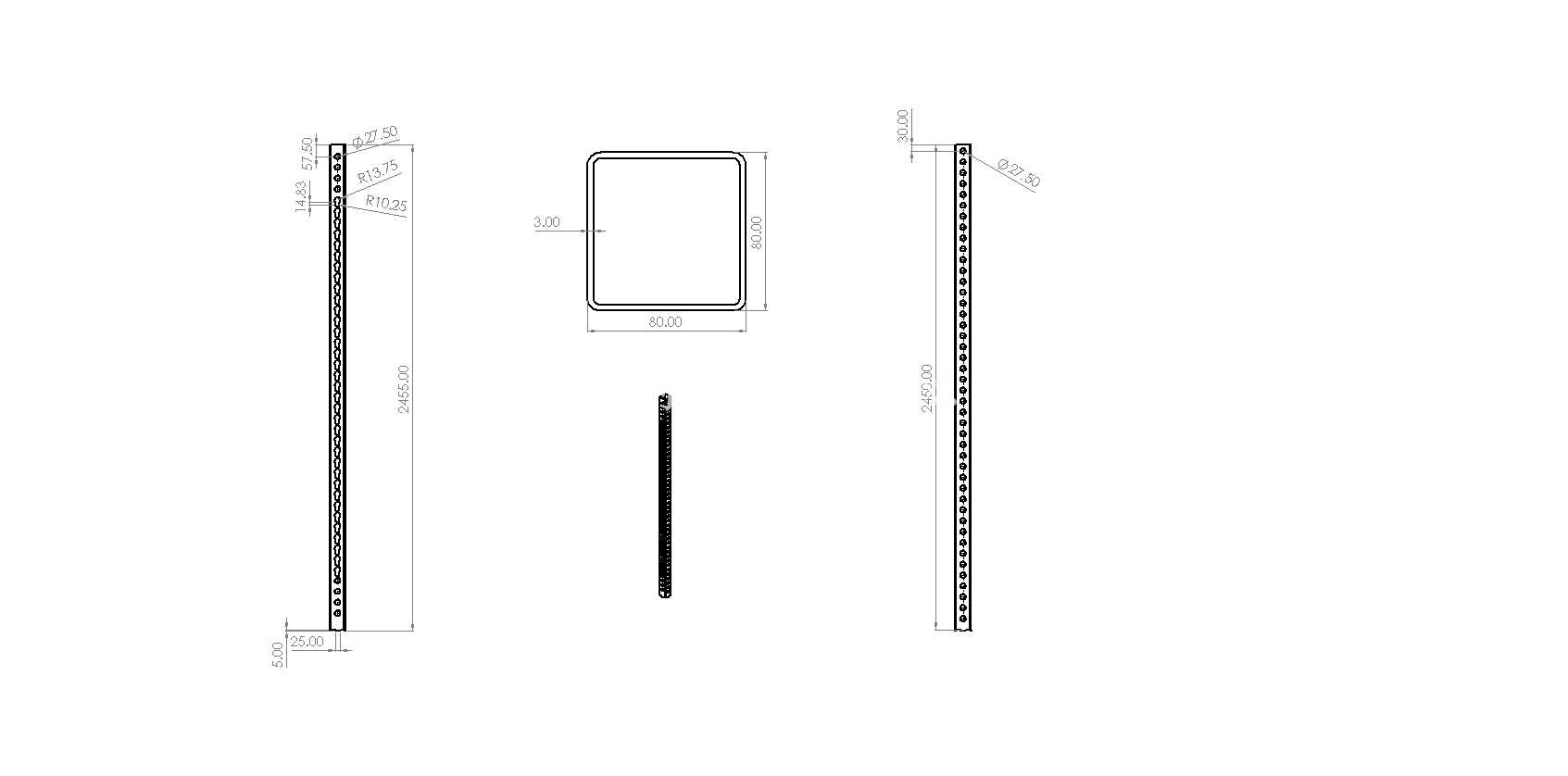

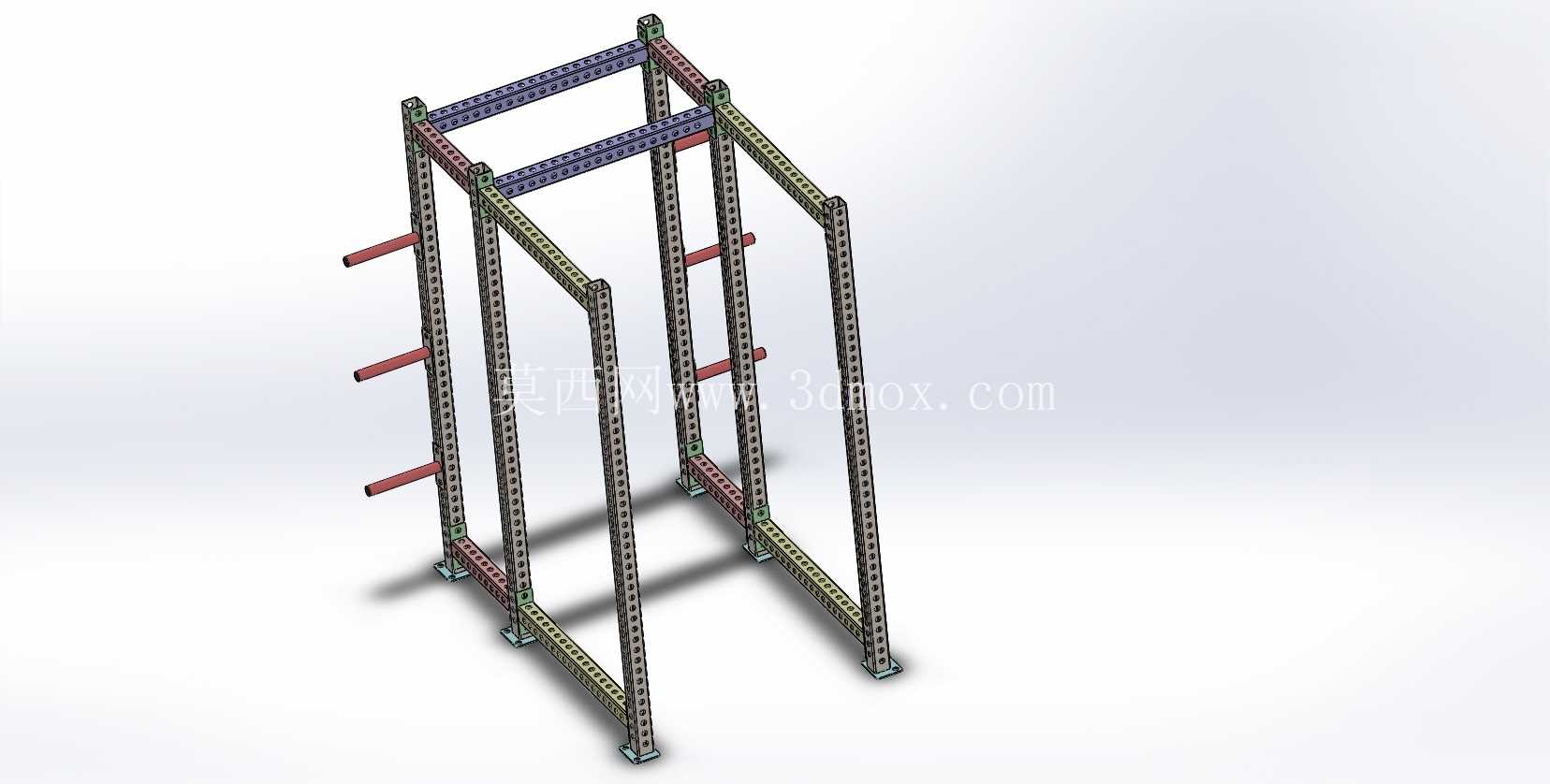

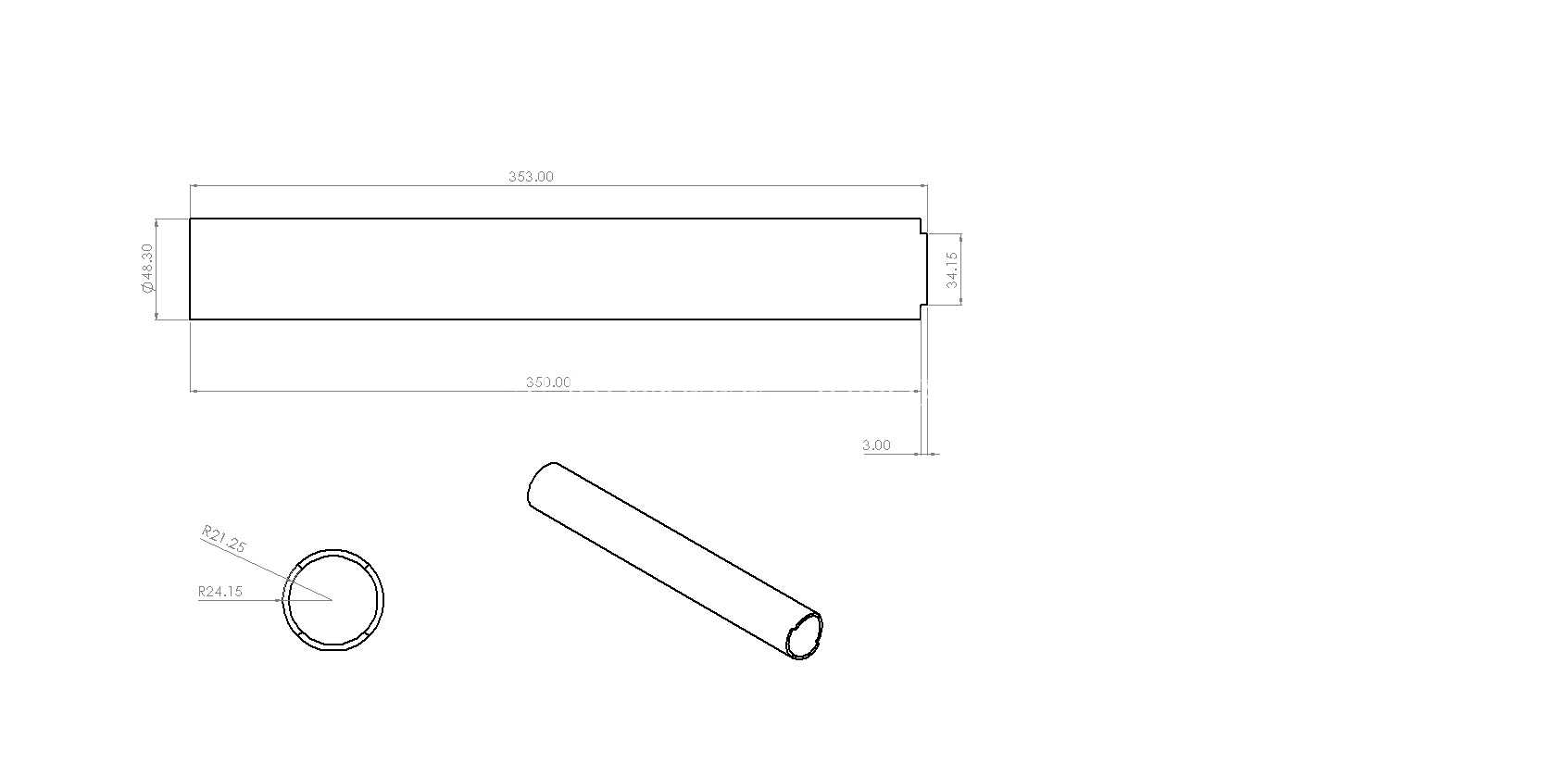

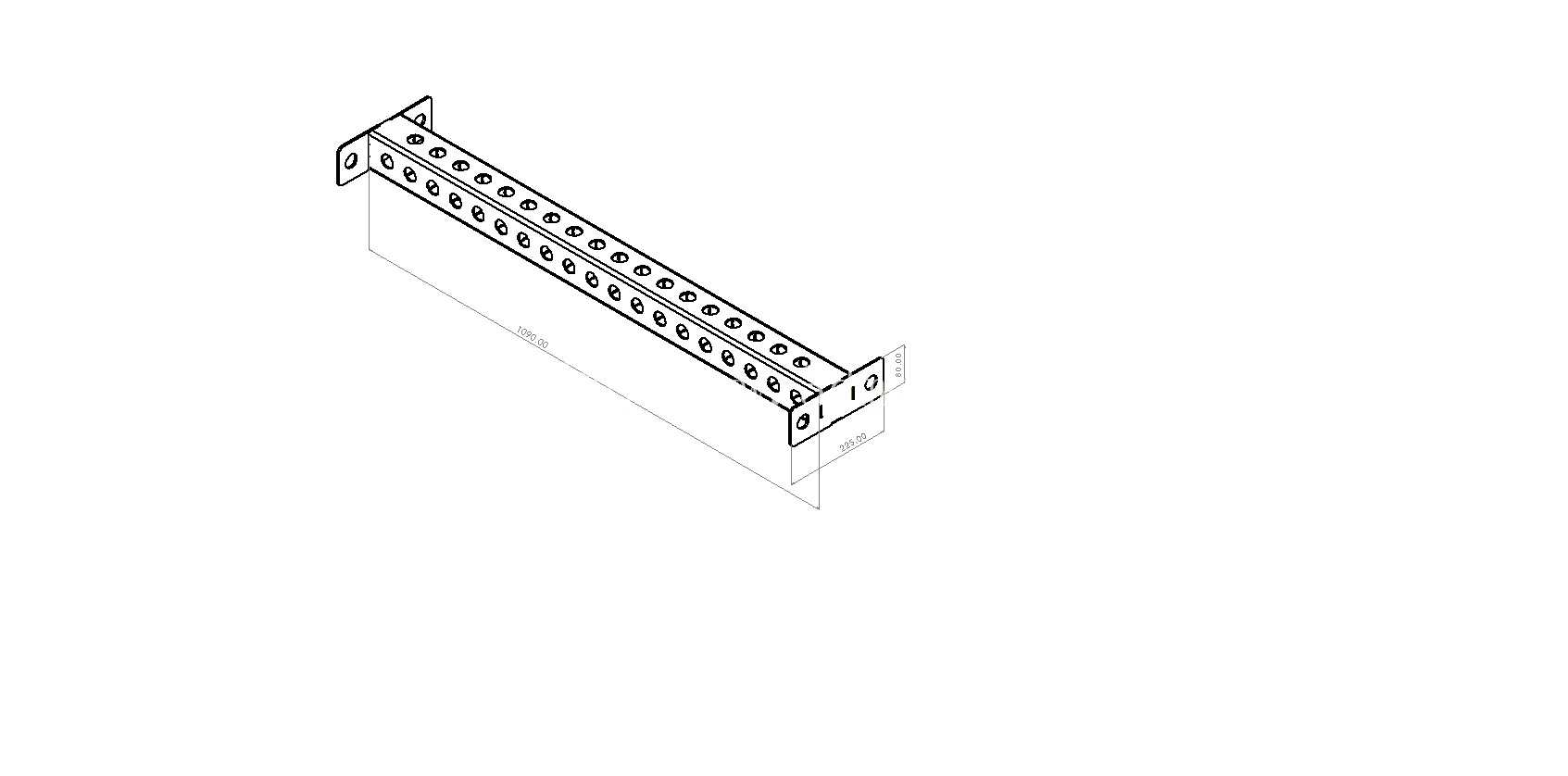

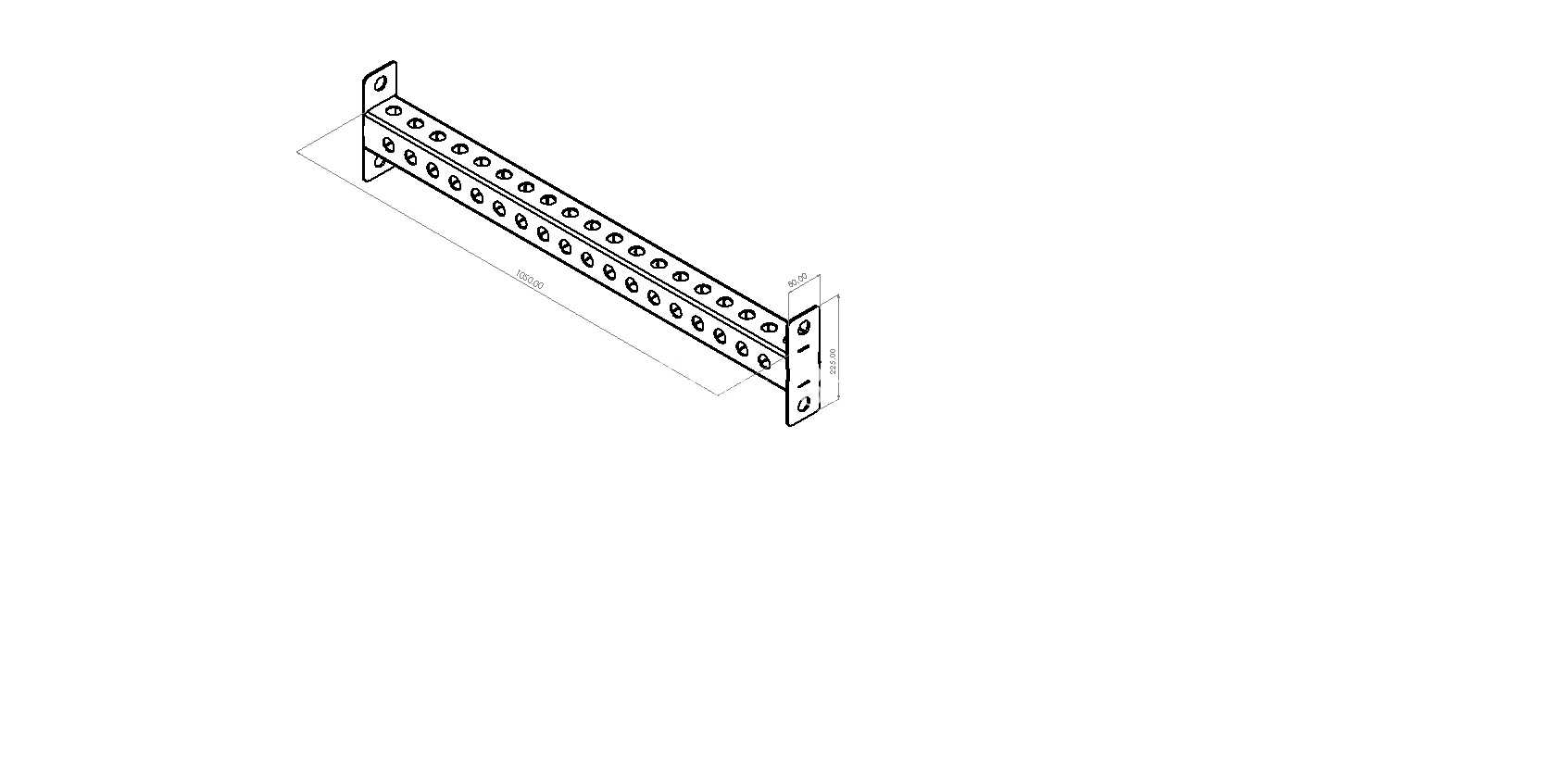

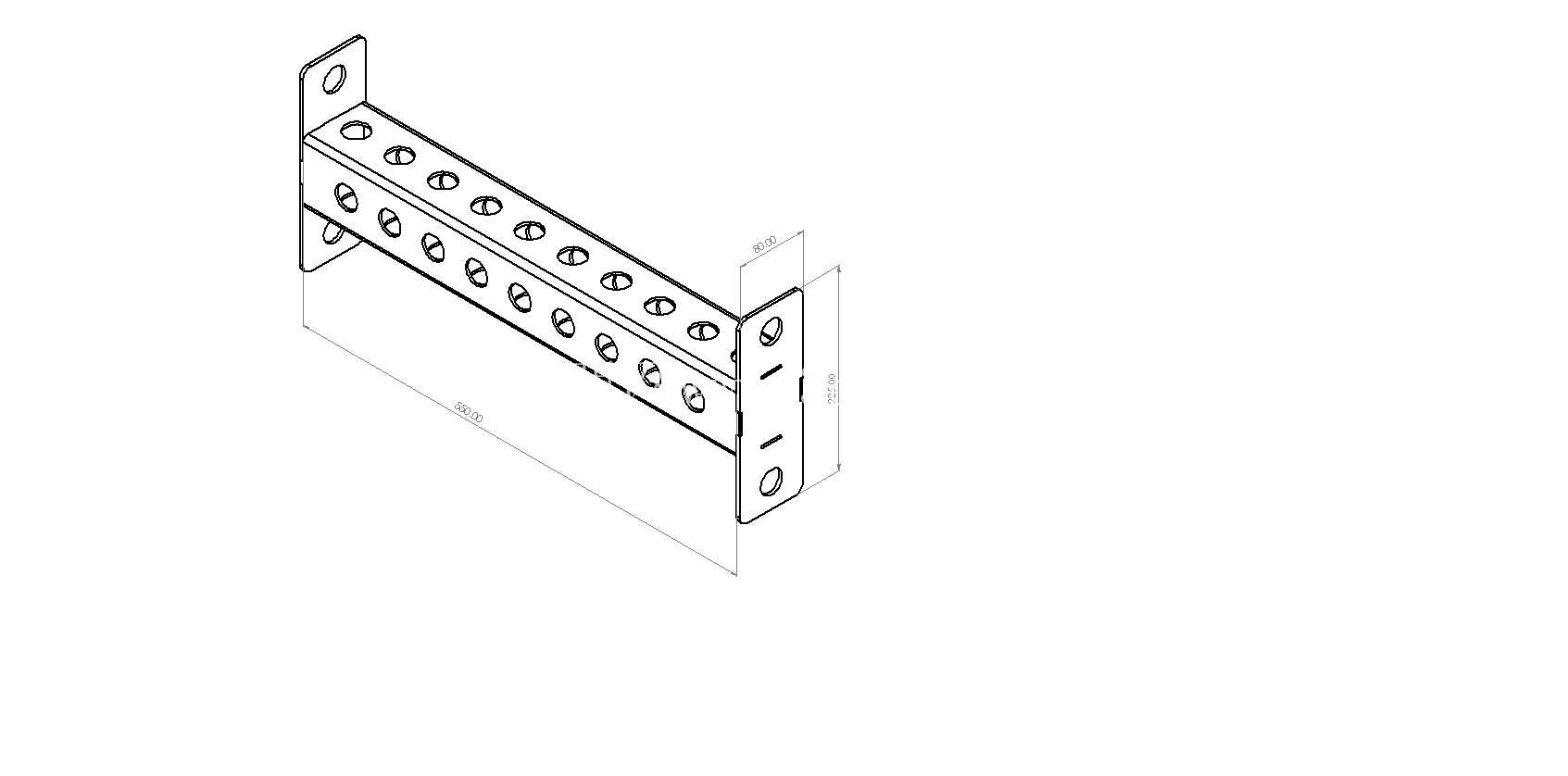

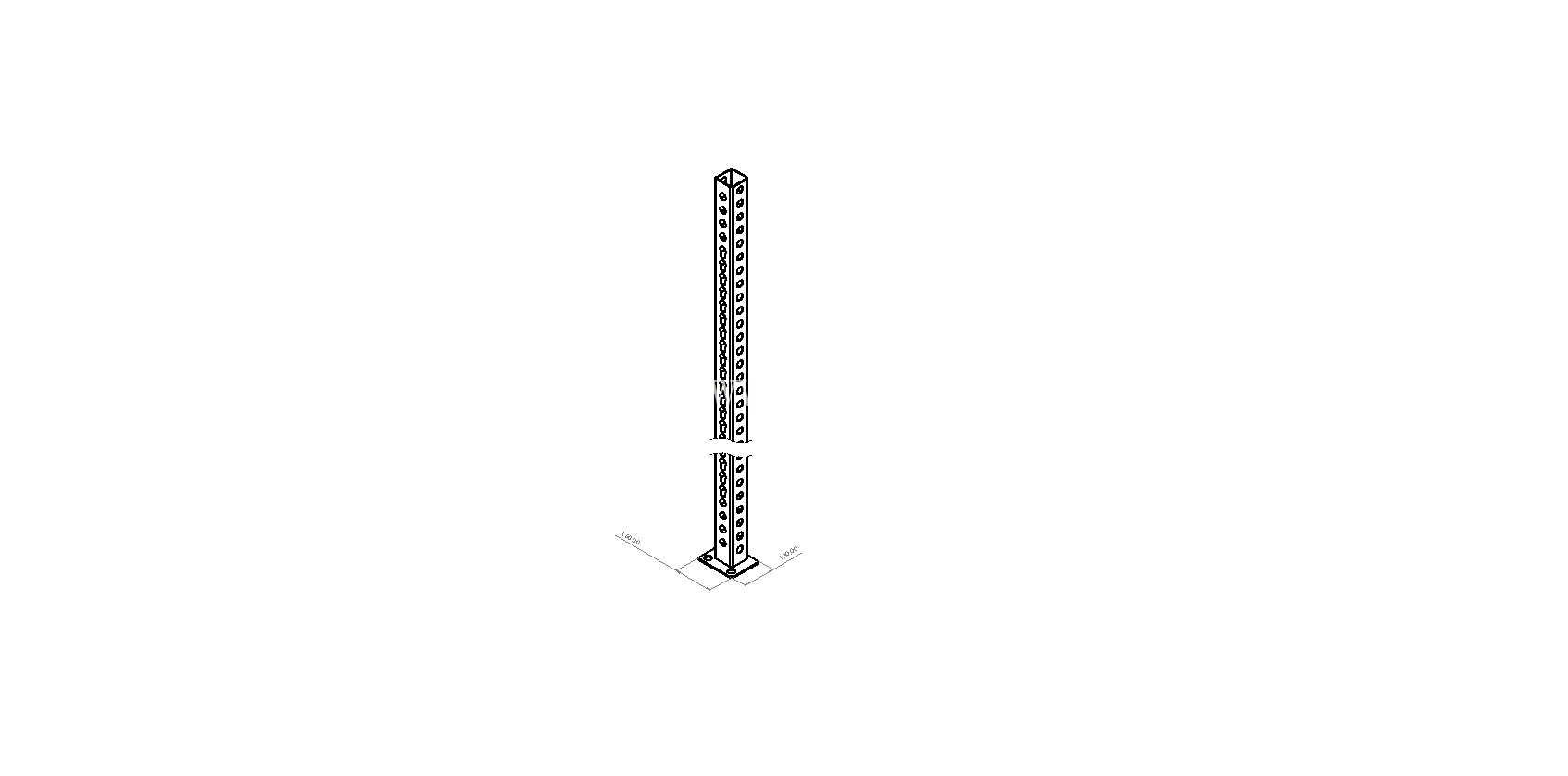

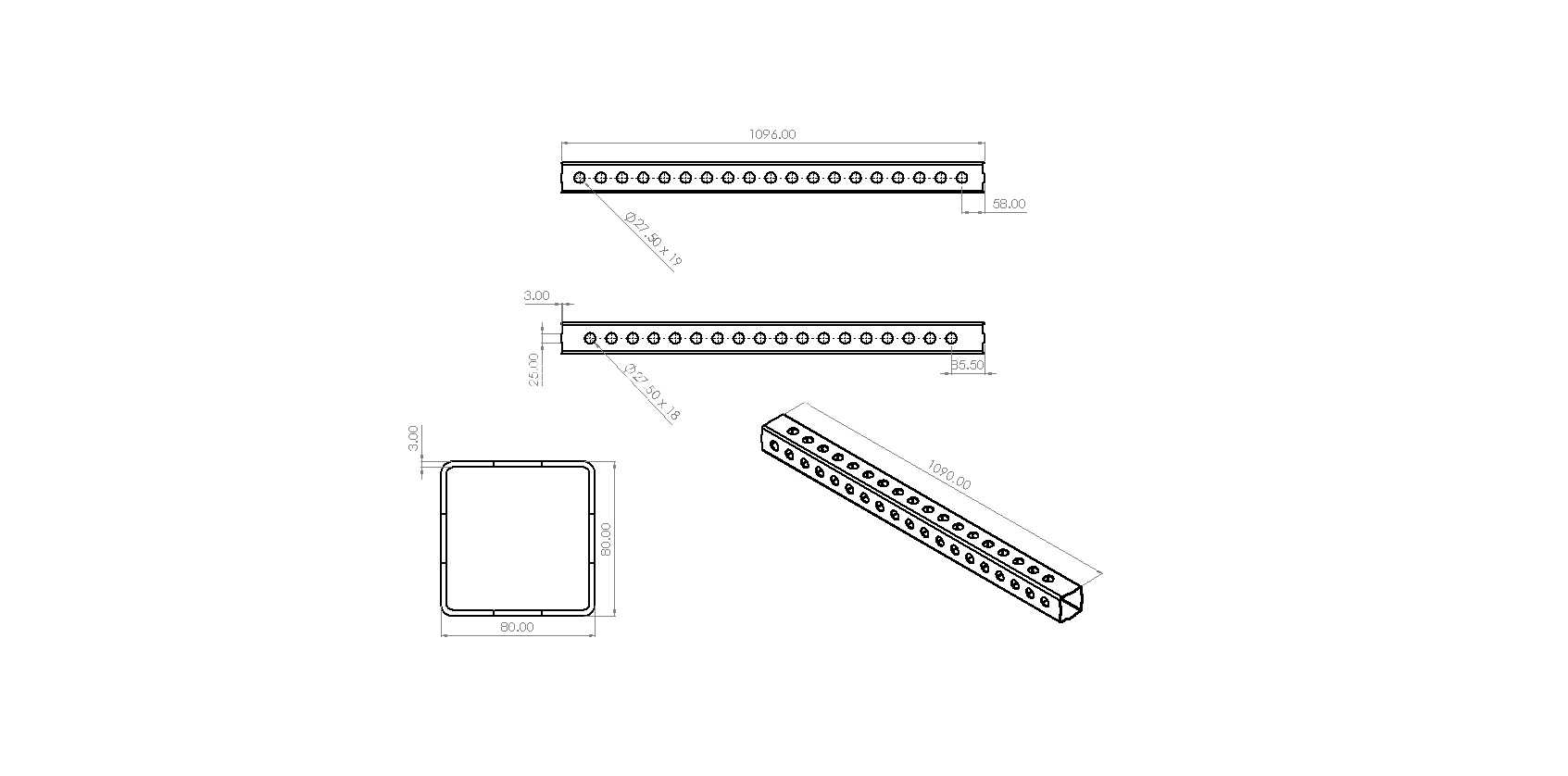

从结构设计思路来看，整个架体采用对称式框架承载结构，主体立柱选用标准工业型材加工，立柱表面等距开设的调节孔位，可根据训练者身高、动作幅度需求灵活调整安全托杆、杠铃搁置位的高度，避免固定高度带来的训练适配性差问题。两侧伸出的悬臂式托杆分为两类，外侧短托杆用于训练过程中的杠铃临时搁置，内侧带防护限位的托杆作为安全保护结构，当训练者力竭无法完成动作时，可直接将杠铃搁置在安全托上，避免杠铃坠落造成的运动损伤。框架顶部的横向连接梁一方面用于强化整个架体的结构刚性，减少大重量加载下的立柱形变量，另一方面也可作为引体向上训练的握持位，无需额外加装单杠结构即可满足上肢拉类训练需求。

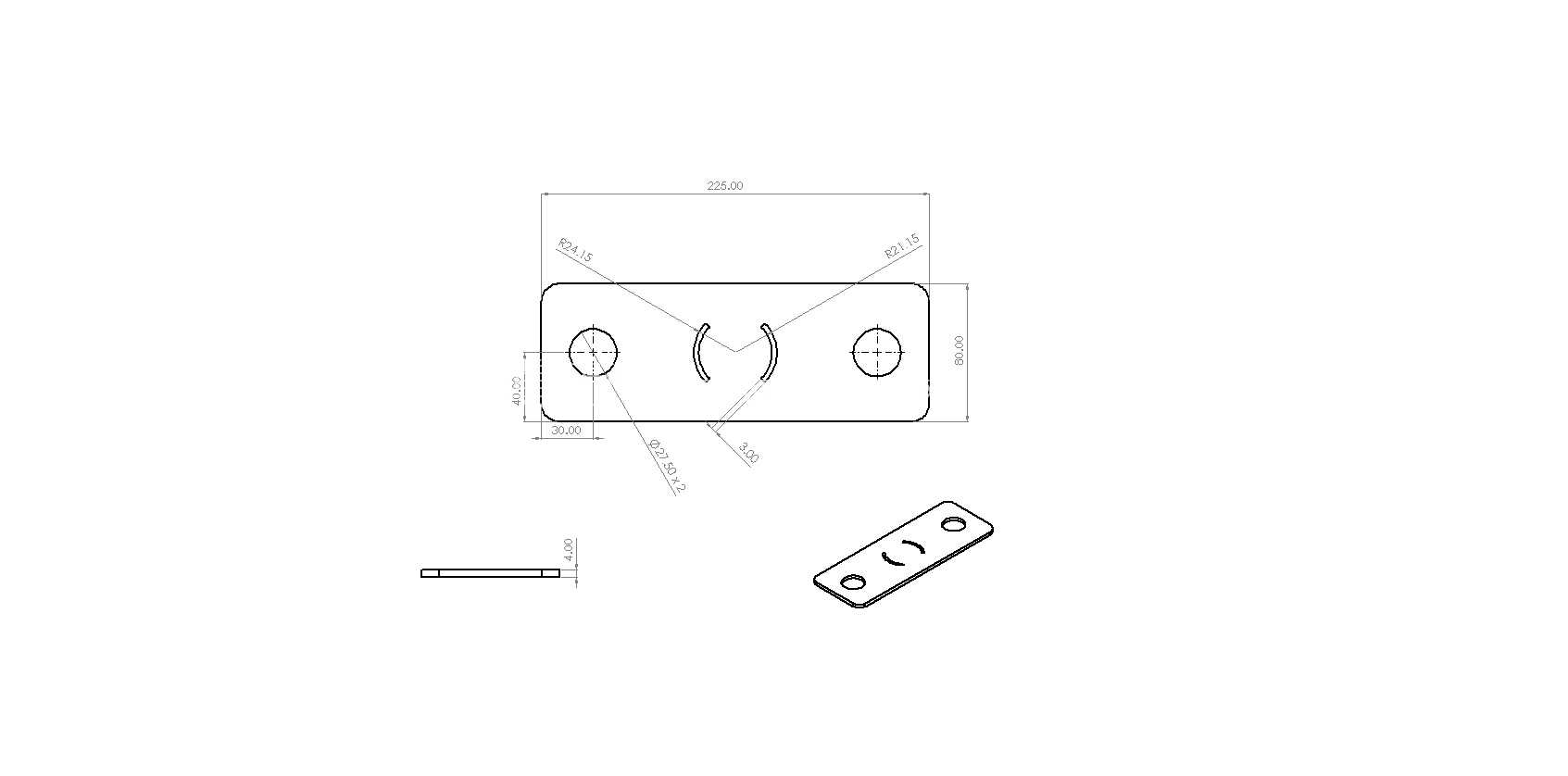

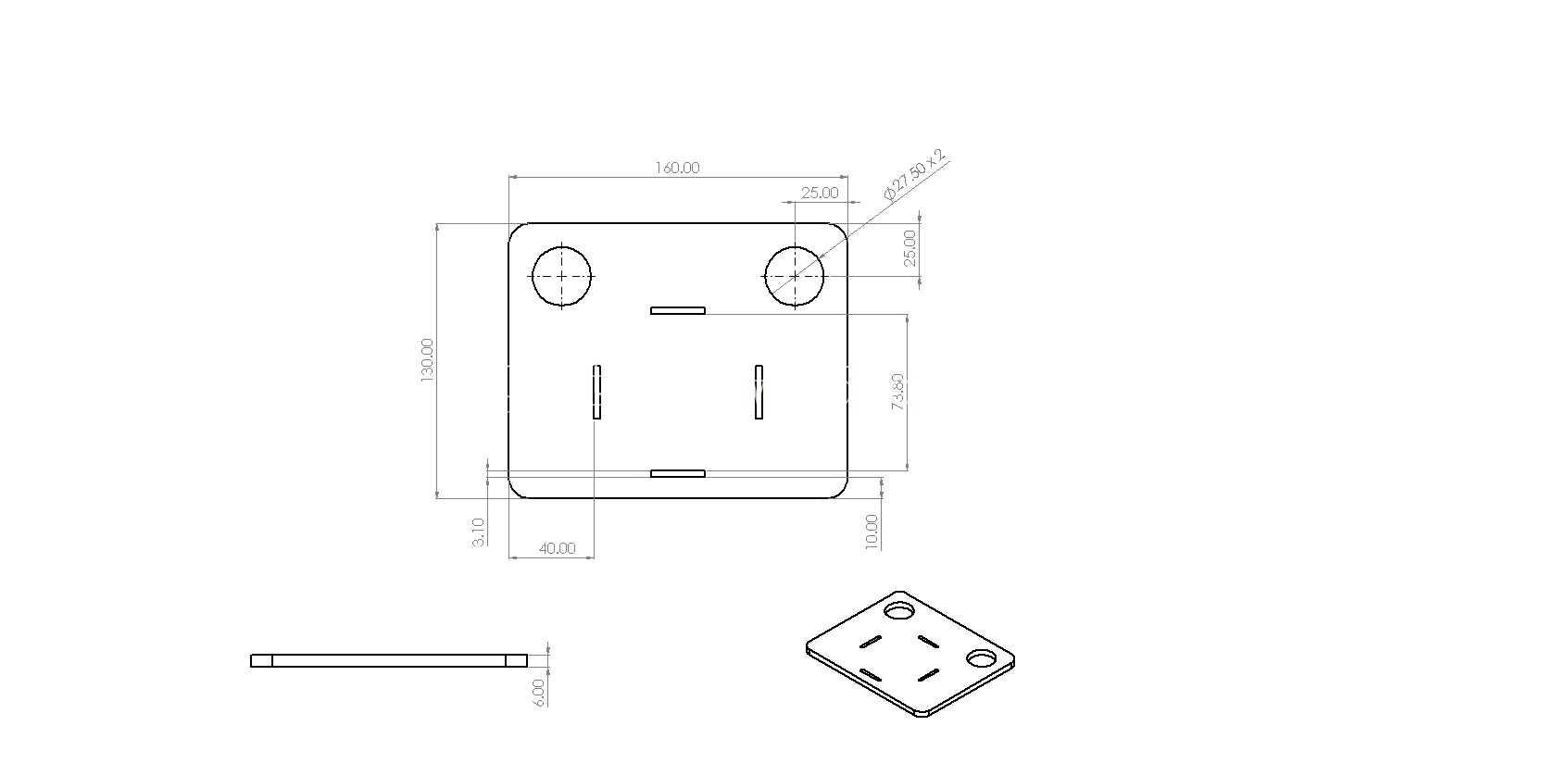

在安装边界与尺寸设计上，整个架体的占地宽度适配常规杠铃杆的标准长度，预留出足够的杠铃两侧操作空间，避免训练过程中杠铃杆与架体立柱发生干涉；架体深度方向预留出训练者站立、动作位移的足够空间，同时不会过度占用场馆的地面面积，可与相邻的卧推架、硬拉台保持合理的安全间距。底部的支撑脚采用带安装孔的法兰结构，可通过膨胀螺栓与地面进行刚性固定，进一步提升大重量训练时的架体稳定性，避免架体出现侧翻、滑移风险；部分可移动版本的架体则会在底部加装可调式支撑脚，通过调整脚座高度适配不平整的地面，保证架体整体处于水平状态，避免长期偏载造成的结构变形。

从功能特性层面来看，这类开放式架体相比封闭式史密斯架，能够给训练者提供更大的动作自由度，符合自由重量训练的动作轨迹要求，能够更好地刺激目标肌群，同时多档位的孔位调节可以适配不同身高、不同训练水平的使用者，从入门级健身爱好者到专业健美运动员都可以通过调整架体配件位置找到合适的训练位。结构上所有的型材连接处均采用高强度螺栓连接，保证连接节点的抗剪、抗拉性能，所有与人体接触的边缘位置都做了圆角钝化处理，避免训练过程中出现磕碰划伤。整个架体的表面采用静电喷塑处理，既可以提升金属型材的防锈耐腐蚀能力，也能降低表面反光度，适配健身场馆的灯光环境，同时耐磨的表面处理层可以长期承受杠铃、附件的摩擦磕碰，不会轻易出现掉漆、锈蚀问题。

在三维建模过程中，这类结构需要重点校核立柱的抗弯截面模量，根据额定承载重量计算不同高度位置的立柱形变量，保证在最大加载重量下的结构变形量在安全允许范围内；同时需要验证各个调节孔位的位置精度，保证配套的安全销、托杆可以顺畅插入不同高度的孔位，不会出现孔位错位导致的配件无法安装问题。框架的整体焊接、螺栓连接位置都需要做应力集中优化，避免长期交变载荷下出现结构疲劳开裂的问题，所有的受力焊缝都需要达到对应的焊接强度要求，保证架体的长期使用寿命。
