户外防雨型工业电气接线箱体结构

　　在工业厂区的户外布线场景里，露天区域的电气接线防护一直是配电系统可靠性的关键节点，这类户外接线箱体的设计核心，首先要解决的就是露天环境下的雨水侵入问题，毕竟厂区户外的布线节点往往要直面暴雨、凝露、扬尘甚至温差带来的凝水问题，一旦接线部位进水，轻则造成线路短路跳闸，重则引发设备停机甚至电气火灾，所以整个箱体的结构设计从一开始就围绕防护可靠性展开。

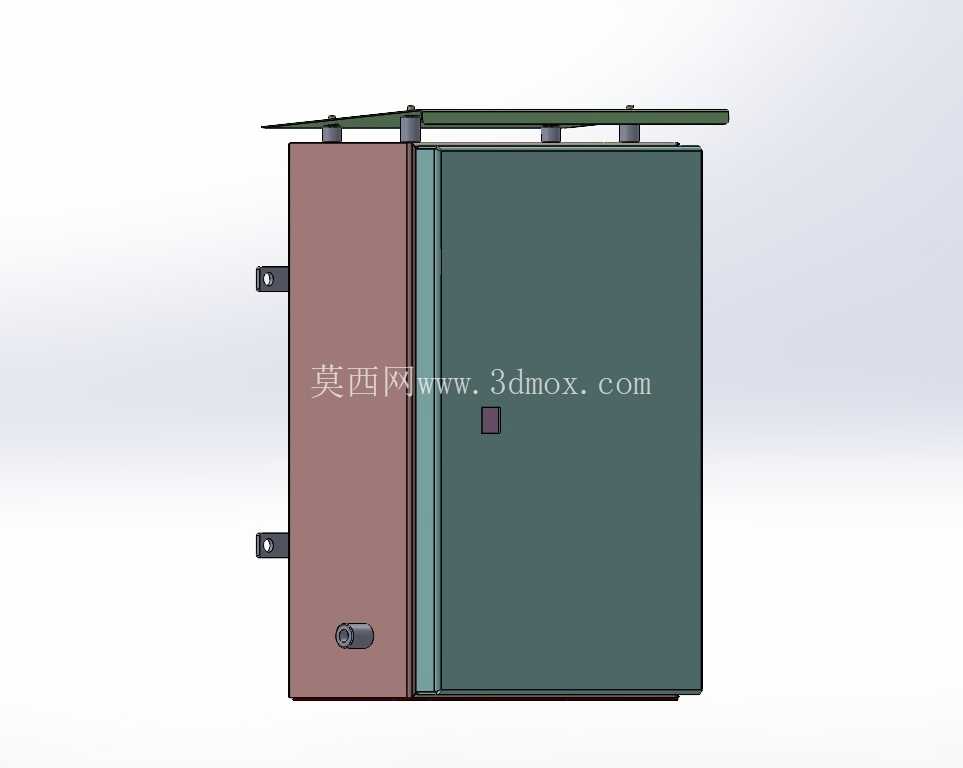

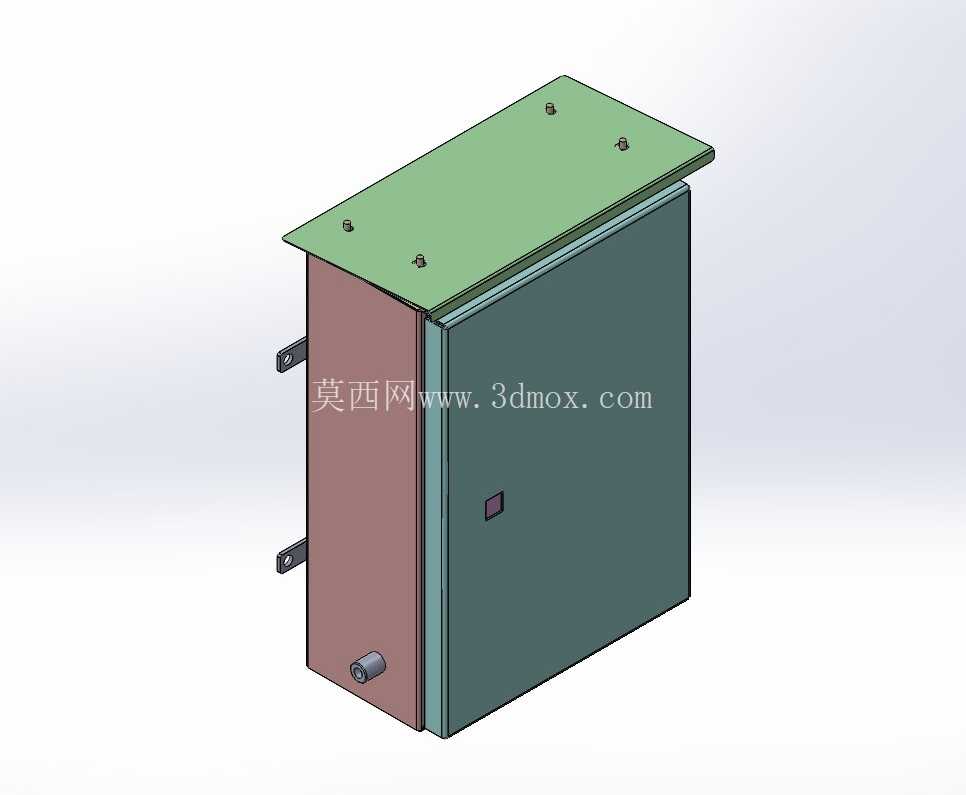

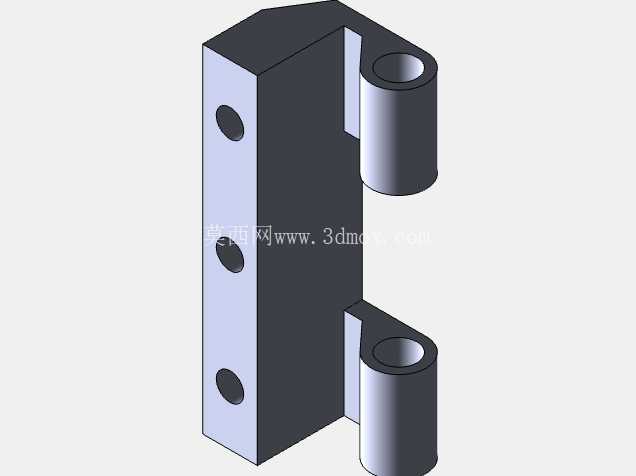

　　从结构布局来看，箱体采用侧开式单门结构，门体与箱体主体的结合面做了整圈的内嵌式密封槽设计，安装时可在槽内嵌入发泡橡胶密封条，门体闭合后通过侧边的锁具压紧，能实现整圈密封面的均匀压合，避免雨水从门缝渗入。顶部额外设置了外伸式防雨檐，防雨檐的外伸尺寸超出箱体侧壁30mm以上，且檐体做了5度的向外倾斜坡度，雨水落在檐面后会直接顺着坡度流向箱体外侧，不会顺着檐体与箱体的连接缝隙渗进内部，哪怕是夏季的短时强降雨，斜向落下的雨水也会被外伸的檐体挡住，不会直接冲刷到门体密封位置。

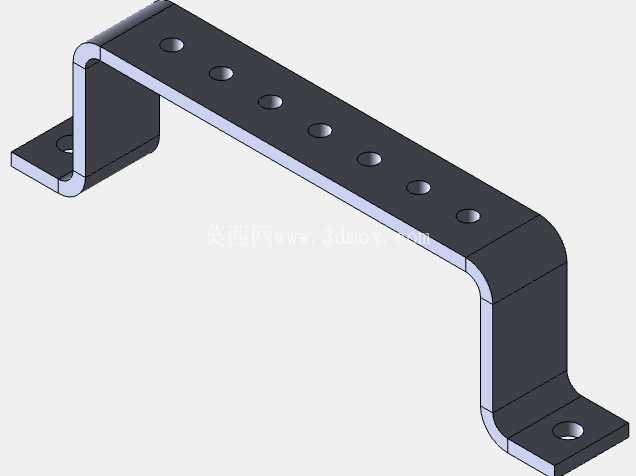

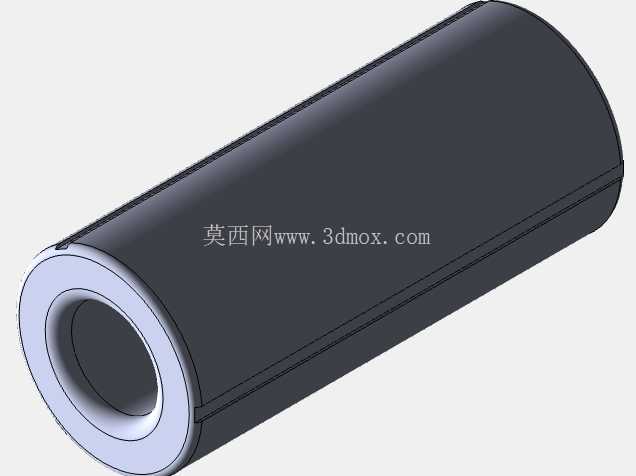

　　箱体的安装侧预留了两个外伸式安装挂耳，挂耳上开有长圆形安装孔，安装时可以通过膨胀螺栓直接固定在厂区的混凝土立柱、设备侧墙或者户外支架上，长圆孔的设计可以抵消安装面的平面度误差，也能适配不同间距的安装点位，不需要在现场二次扩孔。挂耳与箱体主体采用满焊连接，焊接部位做了打磨喷塑处理，避免长期户外使用后焊接位置生锈腐蚀，影响安装强度。箱体下部预留了一个防水电缆格兰头安装位，进出线电缆可以通过格兰头锁紧固定，格兰头自带的橡胶密封圈能抱紧电缆外皮，既可以固定电缆避免拉扯导致接线松脱，也能封堵电缆与箱体开孔之间的缝隙，防止雨水、爬虫从进线位置进入箱体内部。

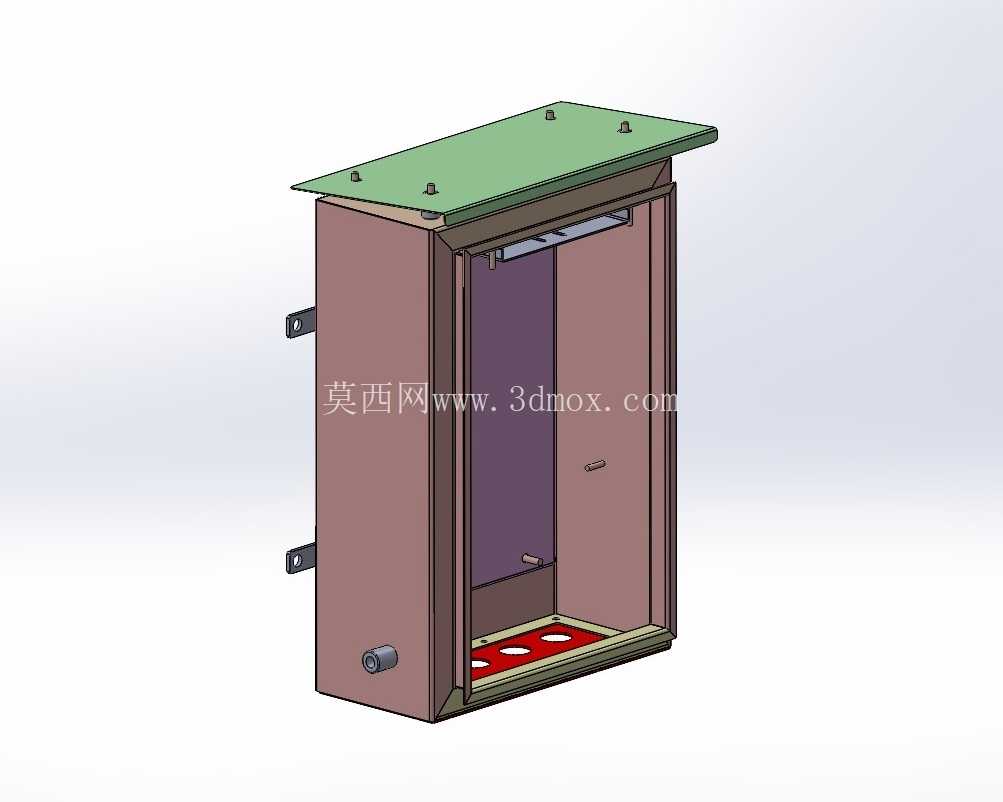

　　从内部空间来看，箱体的净深度预留了足够的接线余量，内部可以安装接线端子排、小型断路器或者信号转接模块，不需要额外扩展空间就能满足常规户外动力线路、信号线路的转接需求。门体内侧没有突出的结构件，不会干涉内部元器件的安装，也不会在开门时剐蹭到已经接好的线缆。箱体的门板锁具采用防水式转舌锁，锁孔位置自带防水挡片，平时挡片在弹簧作用下盖住锁孔，只有插入钥匙时才会顶开挡片，避免雨水顺着锁孔流进锁体内部造成锁芯生锈卡涩。

　　在材质处理上，整个箱体采用冷轧钢板折弯成型，所有折弯位置都做了圆角过渡，没有尖锐的毛刺棱角，避免安装接线时划伤施工人员的手部。表面经过酸洗磷化后做户外级粉末喷涂，涂层厚度不小于60μm，能适应沿海高盐雾、内陆高粉尘、北方低温等不同气候区域的使用需求，长期户外使用不会出现涂层脱落、箱体锈蚀的问题。箱体的所有拼接焊缝都做了密封打胶处理，哪怕是顶部防雨檐与箱体的连接位置，也在焊缝内侧打了中性硅酮密封胶，彻底封堵可能存在的渗水缝隙。

　　实际应用中，这类接线箱体可以用在厂区户外的动力线路转接、露天设备的电源接线、广场照明线路的分线、厂区监控设备的电源转接等场景，相比普通的室内接线盒，它不需要额外加装防雨外罩，直接安装就能达到IP65级别的防护等级，能有效减少户外配电节点的故障概率。在设计建模时，需要重点把控密封面的平面度公差，门体与箱体的配合间隙要控制在1mm以内，才能保证密封条压紧后没有缝隙；安装挂耳的位置要做加强筋处理，避免箱体装满元器件后重量过大导致挂耳变形；顶部防雨檐的倾斜角度不能过小，否则雨水会在檐面积灰留痕，长期下来会腐蚀檐体表面。另外箱体的开门方向做了左侧铰接右侧锁止的设计，符合大多数现场施工人员的操作习惯，开门后可以完全露出内部的安装空间，方便接线施工和后期的维护检修。
