台式数控等离子金属板材切割设备结构

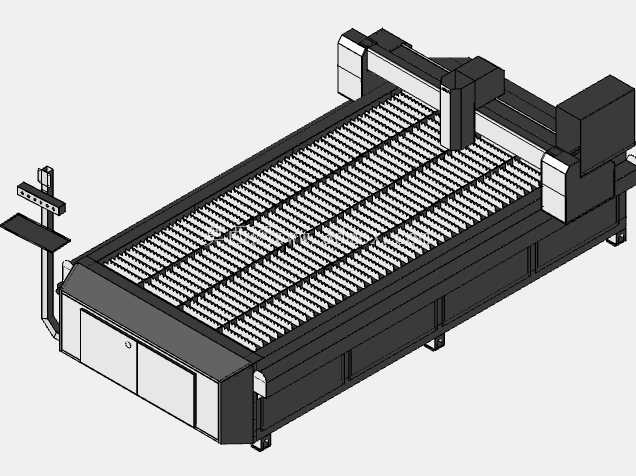

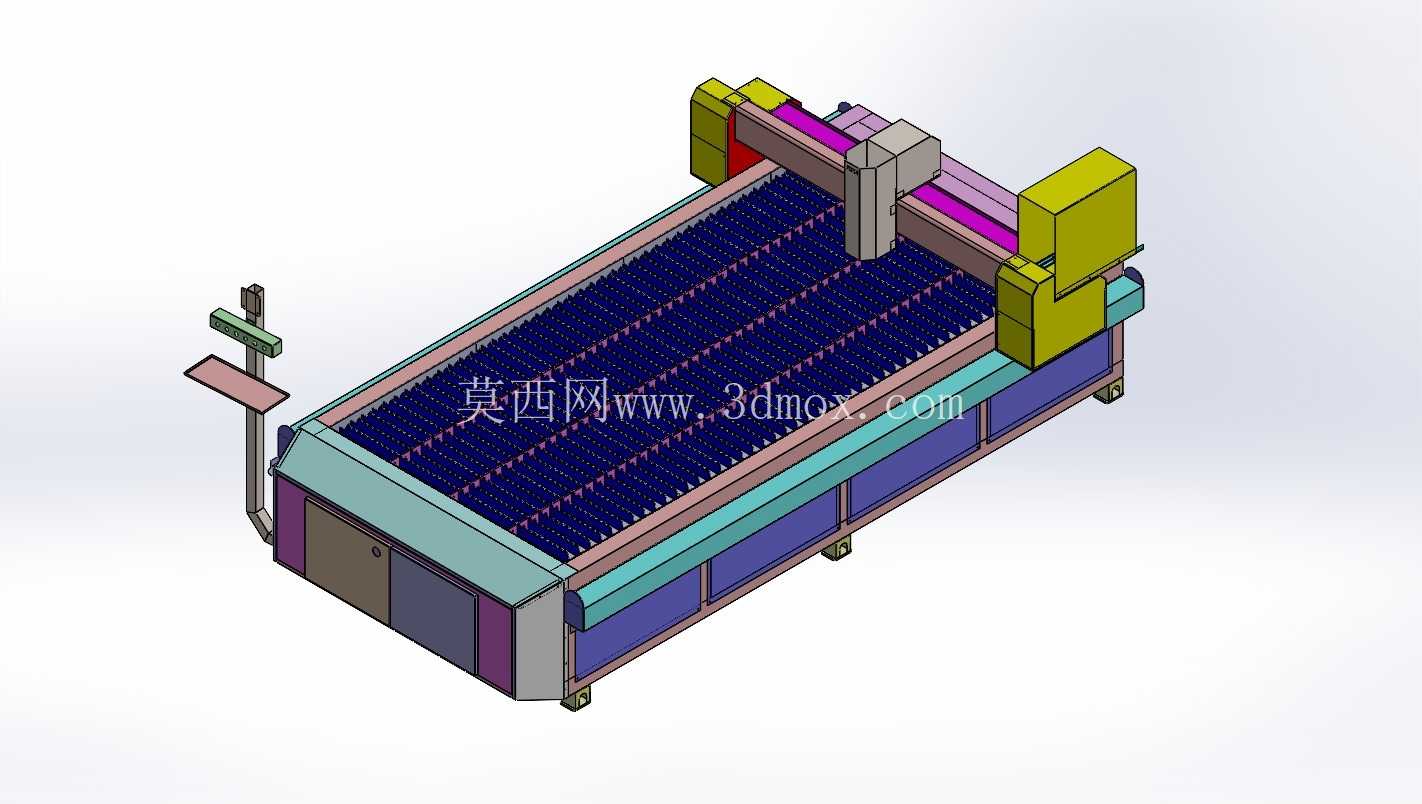

　　这款台式等离子切割设备的三维结构，核心面向金属板材加工场景的下料工序需求，在钣金加工、钢结构预制、五金制品生产、广告金属字制作、通风管道加工等场景中都有广泛应用，主要针对火焰切割无法适配的高合金钢、铝、铜等有色金属及薄中厚度碳钢板材做异形轮廓切割加工，替代传统的锯切、铣削下料以及手工等离子裁切的低效作业模式。从结构设计逻辑来看，整体采用龙门式双边驱动的布局思路，床身作为整套设备的承载基础，采用型钢焊接框架搭配分段式栅格工作台的设计，栅格条采用耐磨铸铁材质，可承受切割过程中的高温熔渣溅射，同时预留足够的排渣间隙，避免切割熔渣堆积影响板材放置平整度，床身底部预留可调脚轮安装位，方便设备在车间内移位调整，同时配套可调支撑脚，安装时可根据地面平整度调整水平度，保证床身上平面的平面度公差控制在合理范围内，避免因基础变形影响切割精度。

　　横向移动的龙门横梁采用轻量化刚性结构设计，在保证横梁整体抗弯扭刚度的前提下降低移动部件重量，减少伺服驱动的负载，横梁上搭载的纵向移动切割头滑座，集成了等离子割炬夹持机构、自动调高装置，可根据板材表面的起伏动态调整割炬高度，保证切割过程中割嘴与板材的间距始终处于工艺要求范围内，避免因板材变形导致的割缝宽度不均、切不透或者割嘴碰撞损坏的问题。设备侧边配套的悬臂操作站，将操作按钮、状态显示屏集成在可小范围调整角度的悬臂支架上，操作人员站在设备侧方即可完成参数调整、程序启动、紧急停止等操作，无需往返于控制柜与设备加工区域之间，提升作业操作的便利性。

　　从安装边界尺寸来看，这类常规加工幅面的台式等离子切割机，整体占地长度方向需要预留至少超出工作台有效切割幅面1.2米的空间，宽度方向预留0.8米的操作与维护通道，高度方向因为龙门移动部件的抬升行程需求，顶部需要预留至少0.5米的净空，避免设备运行时与车间顶部管线、桁吊部件发生干涉。设备的侧边柜体集成了电气控制元件的安装空间，预留了等离子电源、气路管线的接入接口，安装时只需按照接口标识完成动力电源、压缩空气管路、等离子电源的连接即可完成基础部署，无需额外做复杂的地基施工，适合中小型加工车间的快速投产使用。

　　在功能设计上，整套结构预留了后续升级火焰切割头、钻削动力头的安装接口，用户可根据自身加工板材的材质、厚度需求扩展加工能力，栅格工作台下方预留了抽风除尘的接口位置，可配套工业除尘设备，将切割过程中产生的烟尘抽排处理，改善车间作业环境。切割头的移动传动采用精密导轨搭配齿轮齿条的传动结构，相比同步带传动具备更高的传动刚性与定位精度，可满足复杂异形轮廓的切割轨迹跟随要求，保证切割后的零件轮廓尺寸公差满足后续焊接、折弯工序的精度要求，减少二次修边的工作量。
