独立式模块化工业电气防护柜体结构

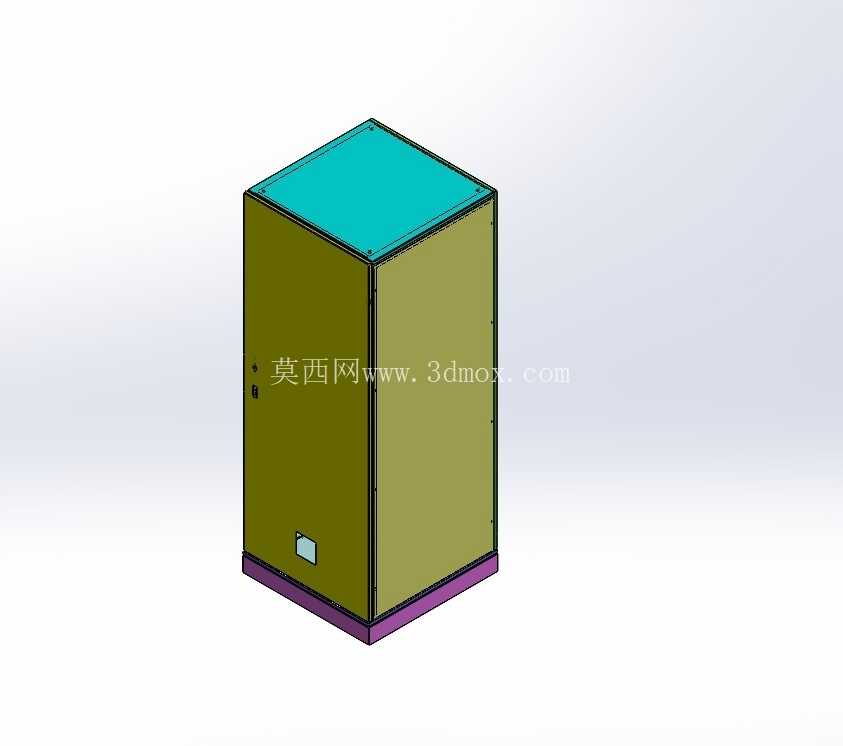

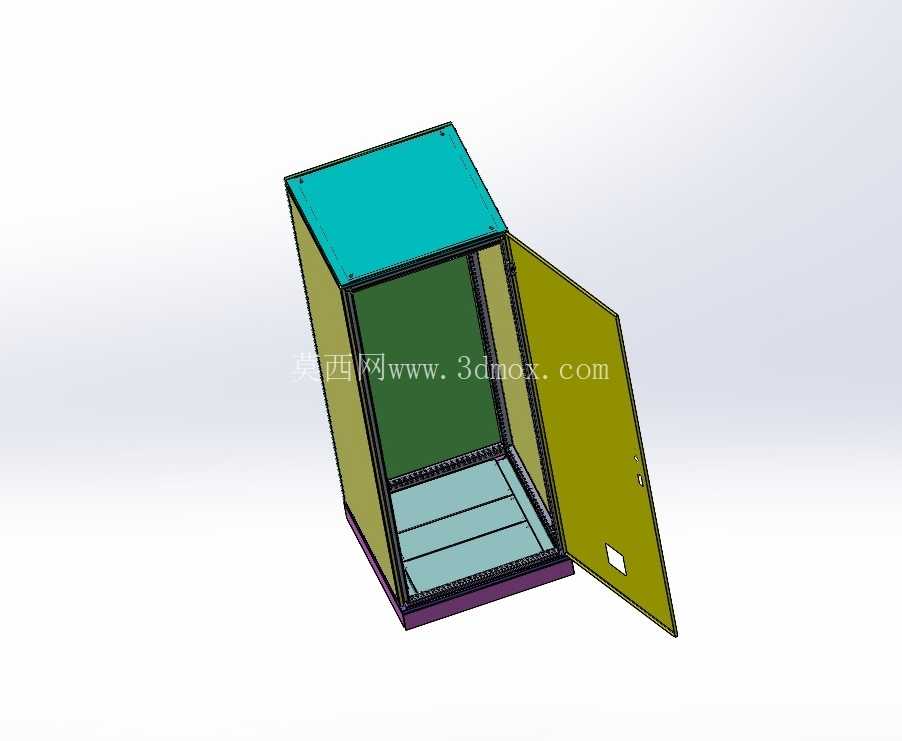

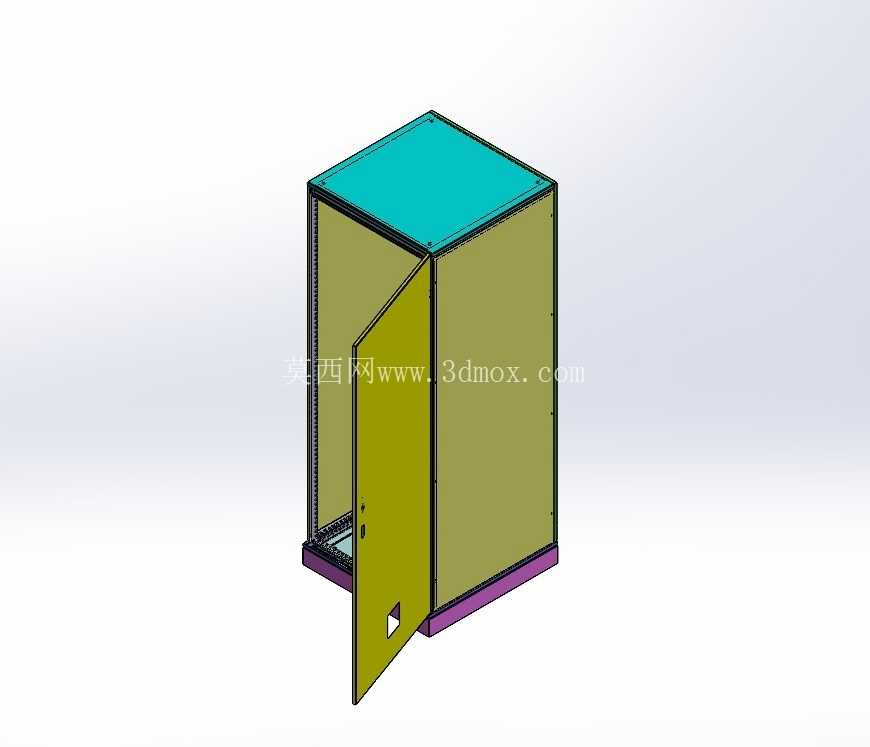

这款独立式模块化电气外壳的设计，最初是针对变电站室内电气安装场景的痛点展开的，在过往的项目实施中，常规焊接式电气柜体存在现场适配性差、内部元器件安装调整空间受限、后期运维拆装不便的问题，尤其是在多回路集中管控的站点内，不同批次进场的元器件尺寸存在公差，传统固定结构柜体经常出现现场开孔、切割修改的情况，既破坏柜体原有防护涂层，也拖慢施工进度。从结构设计逻辑来看，这款柜体采用全拼装式模块化架构，所有板件之间通过标准化连接件组合，没有采用满焊固定的形式，侧面板、顶板、底座都可以单独拆卸，在现场安装时，如果遇到线缆进出位置需要调整，不需要整体挪动柜体，只需要拆卸对应位置的板件进行开孔加工即可，不会影响柜体整体的结构强度。柜体的外形采用规整的长方体构型，垂直方向的棱边做了折边加强处理，避免薄板在运输或者安装过程中出现磕碰变形，底座部分采用加高的围边结构，一方面可以让柜体底部与安装地面留出足够的间隙，避免地面潮气直接侵入柜体内部，另一方面也方便叉车或者液压搬运车的叉臂伸入，在车间内或者站点现场转运时不需要额外配置吊装设备，适配多数工业现场的搬运条件。在功能特性上，这款柜体的防护设计针对室内工业环境的常见干扰因素做了对应处理，所有板件的拼接处都预留了密封胶条的安装槽，组装完成后可以阻挡日常生产环境中的浮尘进入柜体内部，避免积尘覆盖在电气元器件接线端子上造成接触不良或者绝缘性能下降；柜体门板采用内嵌式安装结构，关闭后与侧面板保持齐平，不会突出额外的凸起结构，在狭窄的电气设备间内布置时，可以最大化利用有限的安装空间，同时门板上预留了锁具安装位与观察窗开孔，运维人员不需要打开柜门就可以观察柜内部分仪表的显示状态，锁具可以避免非授权人员随意操作柜内设备，符合电力站点的安全管理要求。从安装边界来看，这款柜体的底部安装孔位采用标准化间距设计，适配市面上多数通用的槽钢安装基础，不需要单独定制安装底座；柜体内部预留了通用的安装梁固定位，安装梁可以根据内部元器件的尺寸灵活调整高度，不管是安装断路器、继电器模组还是端子排，都可以根据元器件的实际安装尺寸调整固定位置，不需要额外焊接安装支架。顶板采用整块平板折边结构，承重能力可以满足日常运维时临时放置工具、检测仪器的需求，不会因为轻微的外力按压出现凹陷变形。在实际应用场景中，这类柜体除了变电站内使用，也可以适配普通工业车间的设备电气控制、厂区配电回路分控、小型自动化生产线的主控单元安装等场景，因为模块化的板件设计，在后期需要扩容或者调整柜体内部布局时，只需要更换对应位置的板件或者加装扩展模块，不需要整体更换柜体，能够降低长期使用的改造成本。设计过程中针对板件的折弯系数做了反复校核，所有板件的拼接公差控制在合理范围内，组装时不会出现板件错位、缝隙不均匀的问题，批量生产时可以采用标准板材下料、折弯成型，不需要复杂的成型模具，生产加工的门槛较低，同时也能保证不同批次生产的柜体板件具备互换性，后期维护更换配件时不需要对板件进行二次打磨修改。柜体表面的涂层采用静电喷涂工艺的预留设计，板件在加工完成后可以直接进行表面处理，涂层附着力强，在常规室内环境下使用不会轻易出现掉漆、锈蚀的问题，能够适应工业环境中存在一定湿度、少量浮尘的使用条件，不需要额外做特殊的防腐处理就可以满足长期使用的要求。
