力量架深蹲训练用水平连接杆结构设计

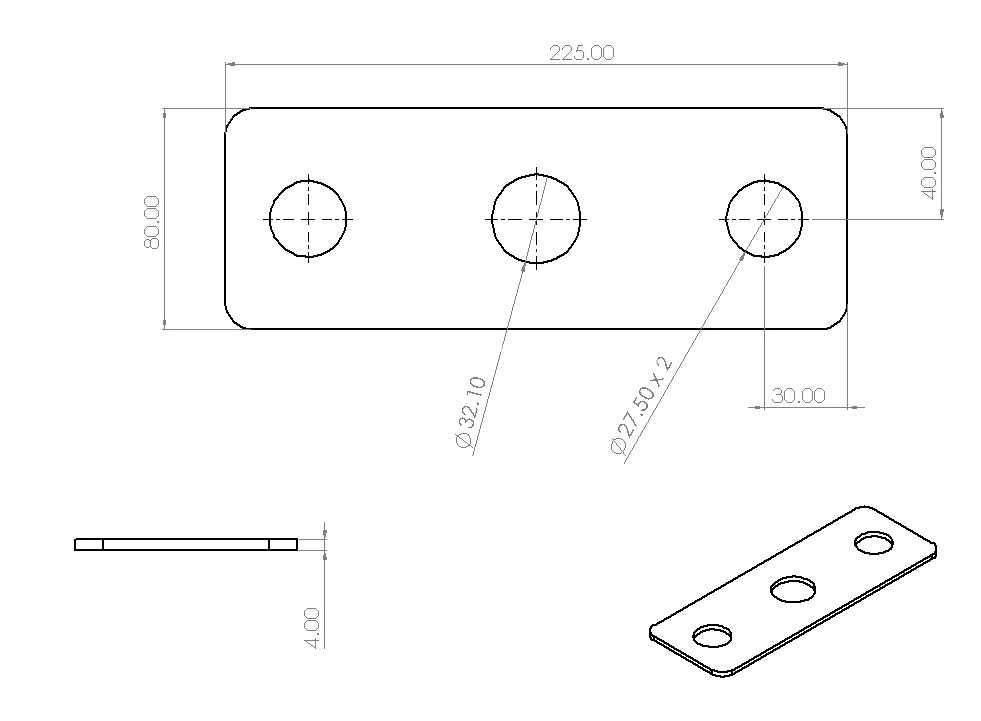

　　在商用健身场馆与专业力量训练空间的器械配置中，深蹲架作为核心自由力量训练载体，其附属配件的结构合理性直接影响训练动作的完成度与使用安全性，水平杆作为力量架深蹲模块的关键连接承载部件，需要同时满足安装适配性、载荷冗余度与使用便捷性的多重要求。这款水平杆的整体外形采用长条形圆角平板结构，主体轮廓长度设定为225mm，宽度为40mm，板材厚度为4mm，所有边角均做R8的圆角过渡处理，避免尖锐边角在器械安装、调整过程中划伤操作人员或训练者，同时也能降低应力集中系数，提升部件的抗疲劳性能。

　　杆体上共设置三个圆形安装孔，沿长度方向等距排布，其中两端的安装孔中心距杆体短边边缘的距离为30mm，中间孔位于杆体长度方向的中心位置，两端安装孔的直径为10mm，用于穿设M8规格的锁紧螺栓，实现杆体与力量架立柱的快速固定，中间孔设置M27×2的内螺纹结构，螺纹有效深度贯穿板材厚度，用于挂载训练附件、安全插销或者辅助训练拉带，满足不同训练动作的附件拓展需求。从设计思路层面，这款水平杆没有采用传统的圆管焊接连接耳的结构，而是选用整块钢板经激光切割、去毛刺、攻丝、表面喷塑处理一体成型，省去了焊接工序带来的变形风险，同时平板式的安装面能够与力量架的方形立柱表面完全贴合，增大接触面积，降低螺栓连接的局部压应力，避免长期受载后立柱表面出现压痕或者连接松动。

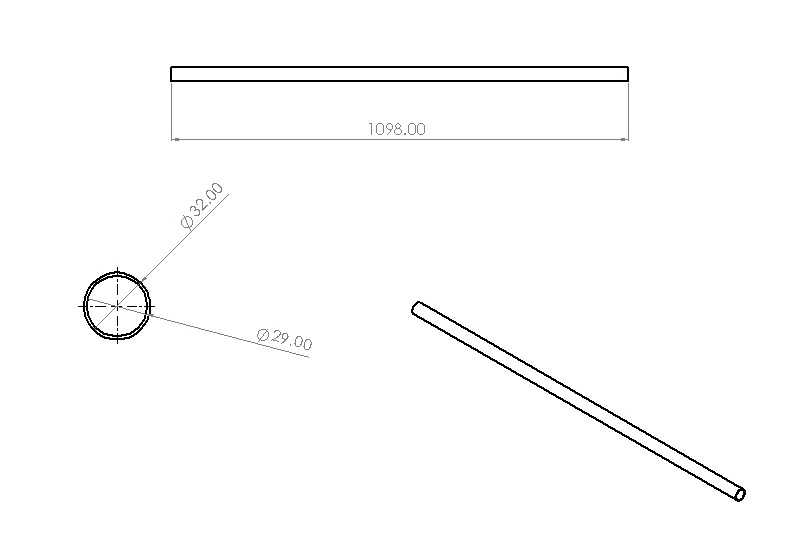

　　在实际应用场景中，这款水平杆主要安装在深蹲力量架的两侧立柱对应高度位置，既可以作为深蹲动作的安全限位承载杆，在训练者力竭时承接杠铃杆，避免杠铃砸落造成运动损伤，也可以作为辅助训练的挂载基点，用于固定弹力带、阻力绳、训练吊把等附件，拓展架体的训练功能覆盖范围。安装边界方面，这款水平杆的安装孔距完全匹配市面上主流商用力量架的立柱孔位间距，安装时仅需将杆体贴靠在立柱内侧，对齐对应高度的安装孔后穿入锁紧螺栓拧紧即可，不需要额外的转接件或者改装工序，4mm的板材厚度在保证整体结构强度的前提下，不会过度占用架体的内部训练空间，杆体突出立柱表面的高度与板材厚度一致，不会对训练者的动作轨迹造成干涉。从载荷传递路径来看，当水平杆作为安全限位承载杠铃载荷时，杠铃的冲击力首先作用在杆体的平板表面，通过三个孔位的连接结构将载荷均匀传递到两侧的立柱上，中间的螺纹孔在挂载附件时，载荷直接通过螺纹副传递到杆体主体，由于一体结构没有焊缝薄弱点，整体的静载承载能力可以达到300kg以上，完全满足专业力量训练的载荷要求，即使在动态冲击载荷下，也不会出现焊缝开裂、连接变形等失效问题。

　　在细节处理上，所有孔位的边缘都做了0.5mm的倒角处理，既可以去除切割产生的毛刺，也能避免螺栓穿入时出现卡滞，螺纹孔加工完成后做了防锈处理，避免长期在健身房高湿度环境下出现锈死，导致附件无法拆装的问题，杆体的表面采用哑光喷塑处理，摩擦系数适中，杠铃杆搭放在上面时不会出现打滑移位，同时也耐刮擦，长期使用不会出现表面涂层脱落的问题。不同于市面上常见的圆管式水平杆，这款平板式水平杆的上表面为完整平面，杠铃杆搭放时接触面积更大，不会出现圆管面接触导致的杠铃滚动问题，训练者在调整杠铃放置位置时更加稳定，同时平面结构也方便放置训练辅助用品，比如镁粉盒、记录夹等小物件，提升使用的便捷性。在结构校核层面，这款水平杆的尺寸设计经过了有限元载荷验证，在300kg的中部集中载荷下，杆体的最大变形量小于0.2mm，完全满足健身器材的结构刚度要求，不会因为长期受载出现永久变形，圆角过渡位置的最大应力远低于材料的屈服强度，抗疲劳性能可以满足商用场馆日均高频使用的寿命要求。
