装载机配套粪叉抓斗属具结构设计

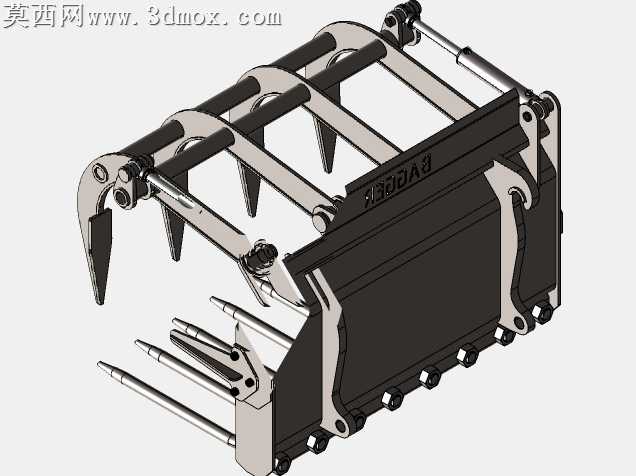

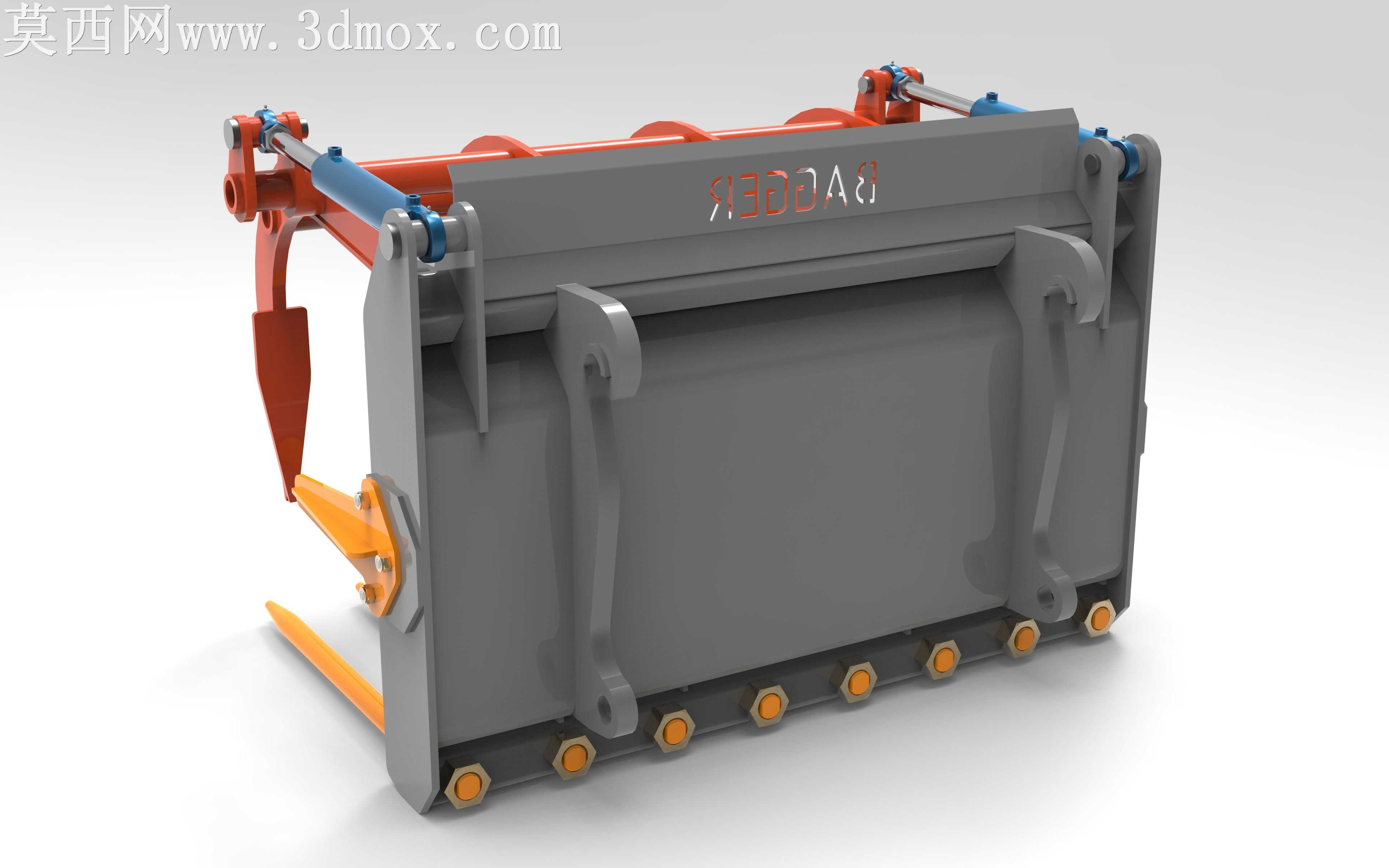

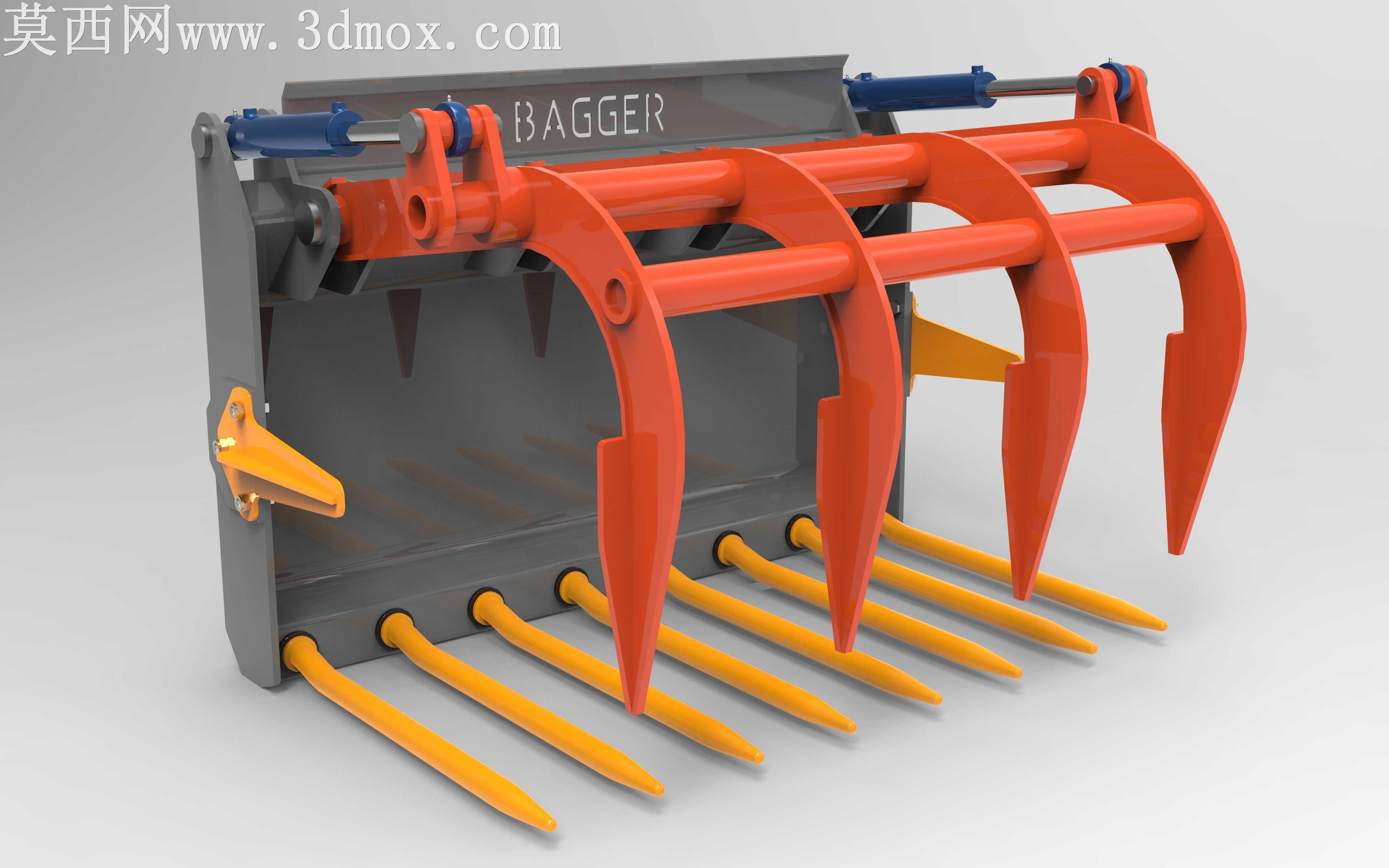

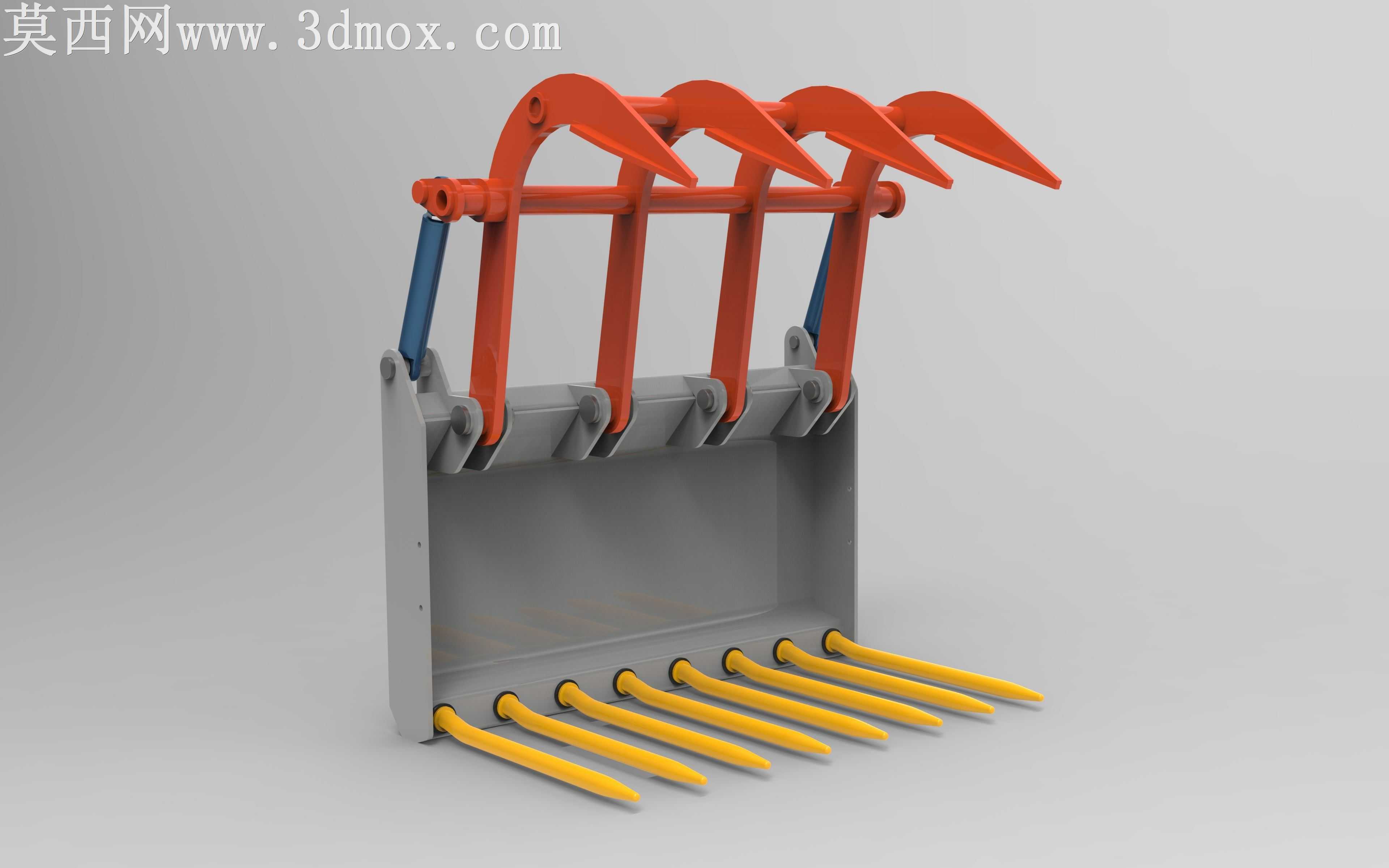

本作品为装载机配套的粪叉抓斗属具三维建模成果，建模过程中严格遵循工程机械属具的实际装配逻辑，对各部件的尺寸比例、连接关系进行了精准还原。整体结构分为主体安装架、上夹爪组、下叉齿组、液压驱动组件四个核心部分，主体安装架采用框架式钢结构设计，预留了与装载机快换装置匹配的连接接口，可适配对应型号装载机的快速挂载需求，无需额外改装即可完成属具切换。上夹爪组共设置四组弧形弯爪，弯爪采用变截面弧形设计，爪尖做收窄锐化处理，能够在夹持物料时深入料堆内部，弧形曲面可分散夹持应力，避免对物料造成过度挤压破损，同时弯爪与主体架通过铰接销轴连接，保证开合动作的转动自由度。下叉齿组共设置九根直型长叉齿，叉齿采用前窄后宽的锥形结构，齿身做圆弧过渡处理，既保证叉齿插入松散物料时的穿透性，又能提升叉齿根部的结构强度，避免长时间作业出现齿根断裂问题，叉齿与主体架底部采用嵌入式螺栓固定，方便后期磨损后单独更换。液压驱动组件对称布置在主体架上部两侧，采用双油缸同步驱动设计，建模时还原了油缸的缸筒、活塞杆、铰接端盖等细节结构，油缸两端分别与主体架、上夹爪铰接，通过液压动力驱动上夹爪完成开合动作，双油缸同步设计可保证夹爪两侧受力均匀，避免偏载导致的结构变形。材质渲染方面，主体安装架采用哑光深灰金属漆材质，模拟钢结构件抛丸喷漆后的表面质感；上夹爪采用亮橙色工业防锈漆材质，下叉齿采用工程黄警示漆材质，符合工程机械属具的安全配色规范；液压油缸缸筒采用深蓝色金属质感，活塞杆采用亮面镀铬金属材质，铰接销轴做金属发黑处理，各部件材质区分清晰，能够直观呈现不同零件的功能属性。设计过程中重点考虑了农牧场景下的松散物料夹持需求，夹爪与叉齿的间距、开合角度均经过适配性调整，既能够抓取堆肥、厩肥等农牧废弃物，也可适配秸秆、草料等松散农牧物料的转运作业，整体结构无冗余设计，在保证结构强度的前提下控制了属具自重，降低装载机的负载损耗。
