燃气锅炉房教学实训台三维结构设计

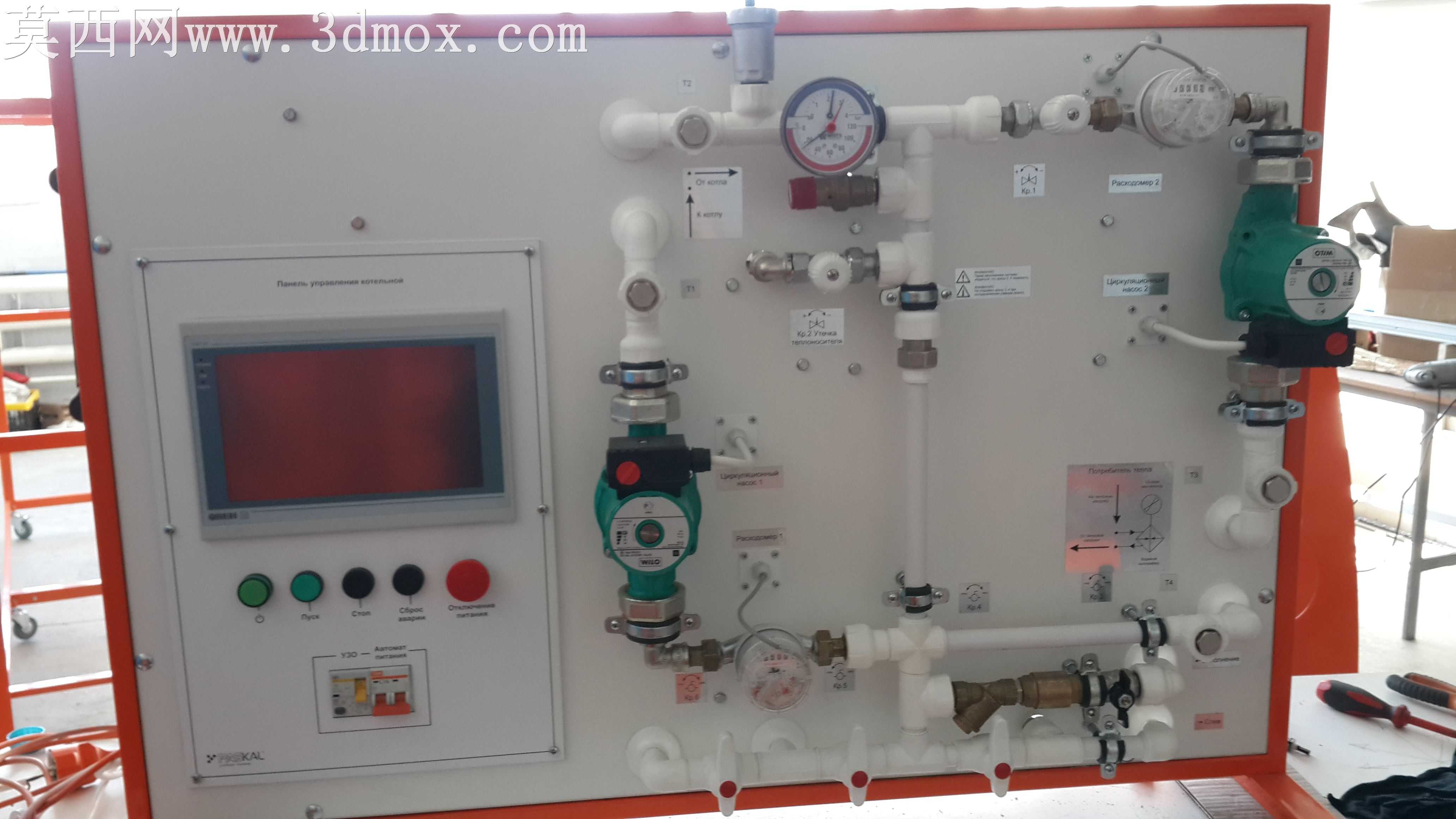

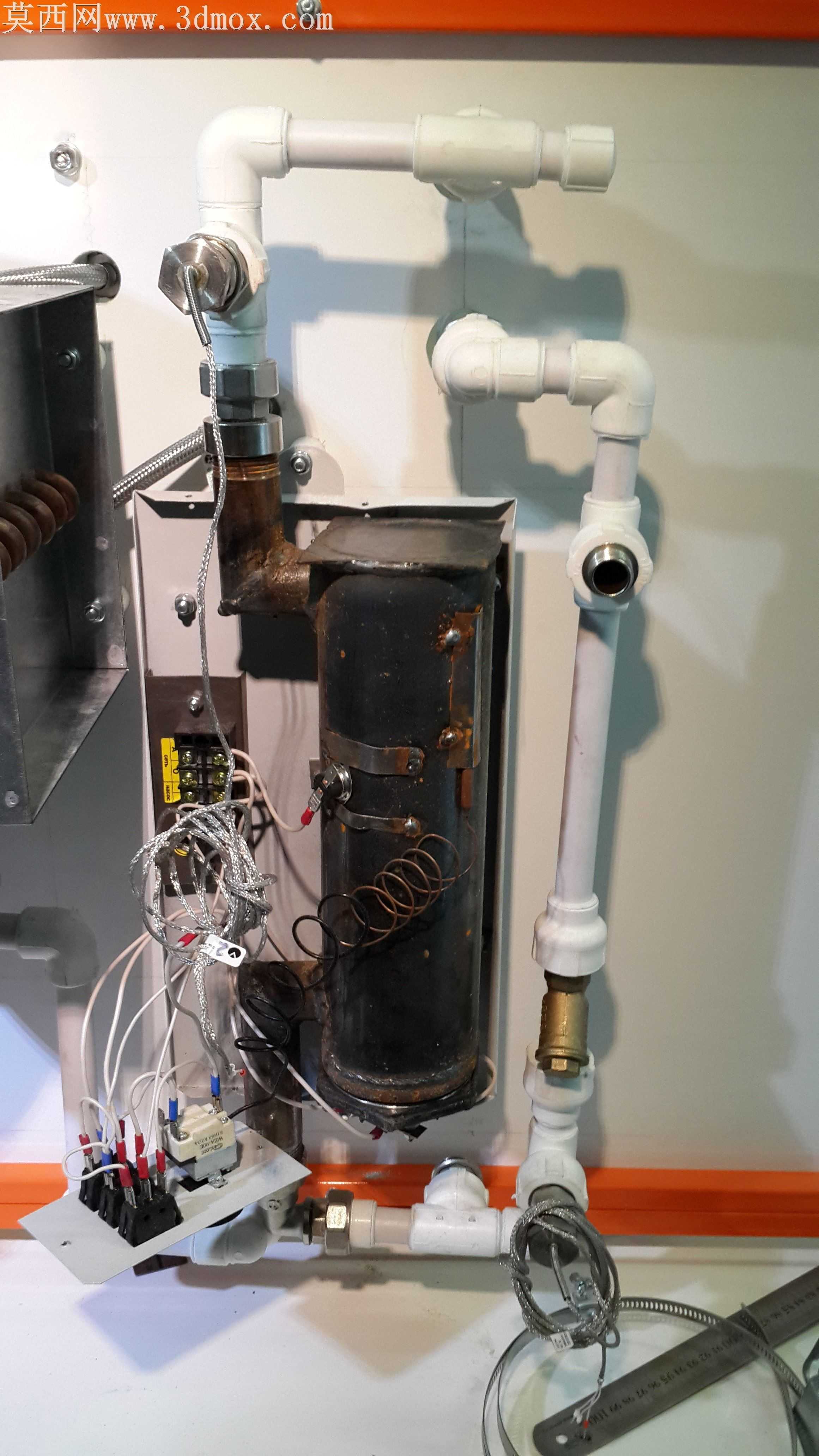

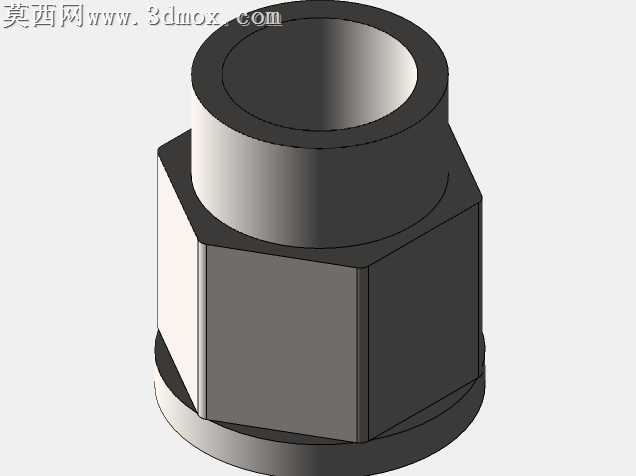

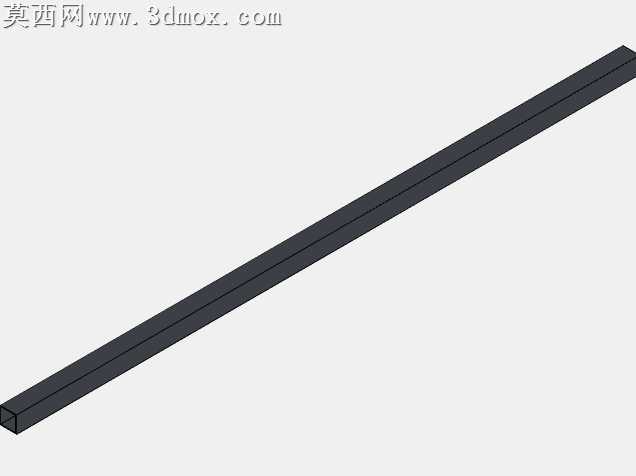

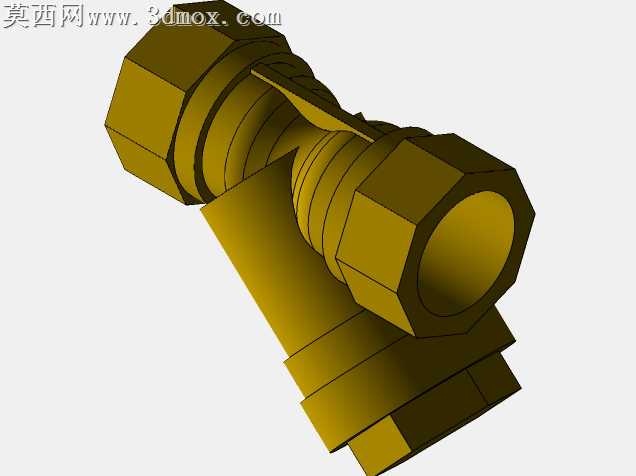

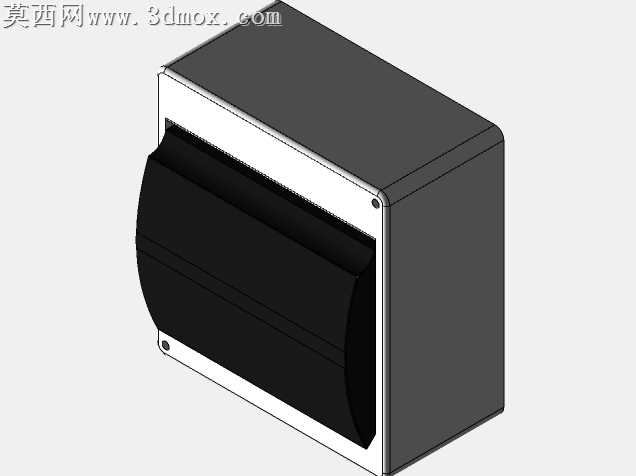

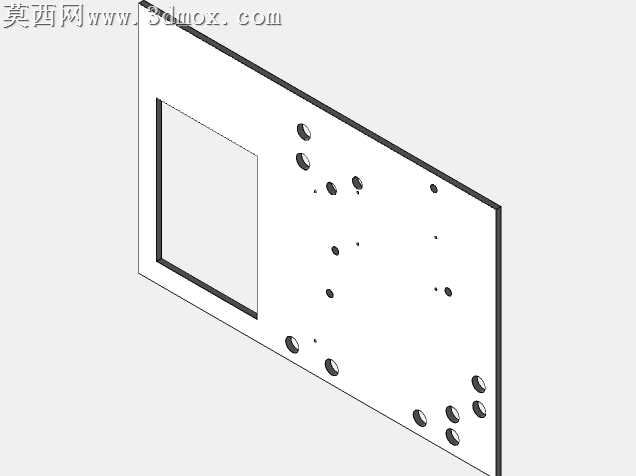

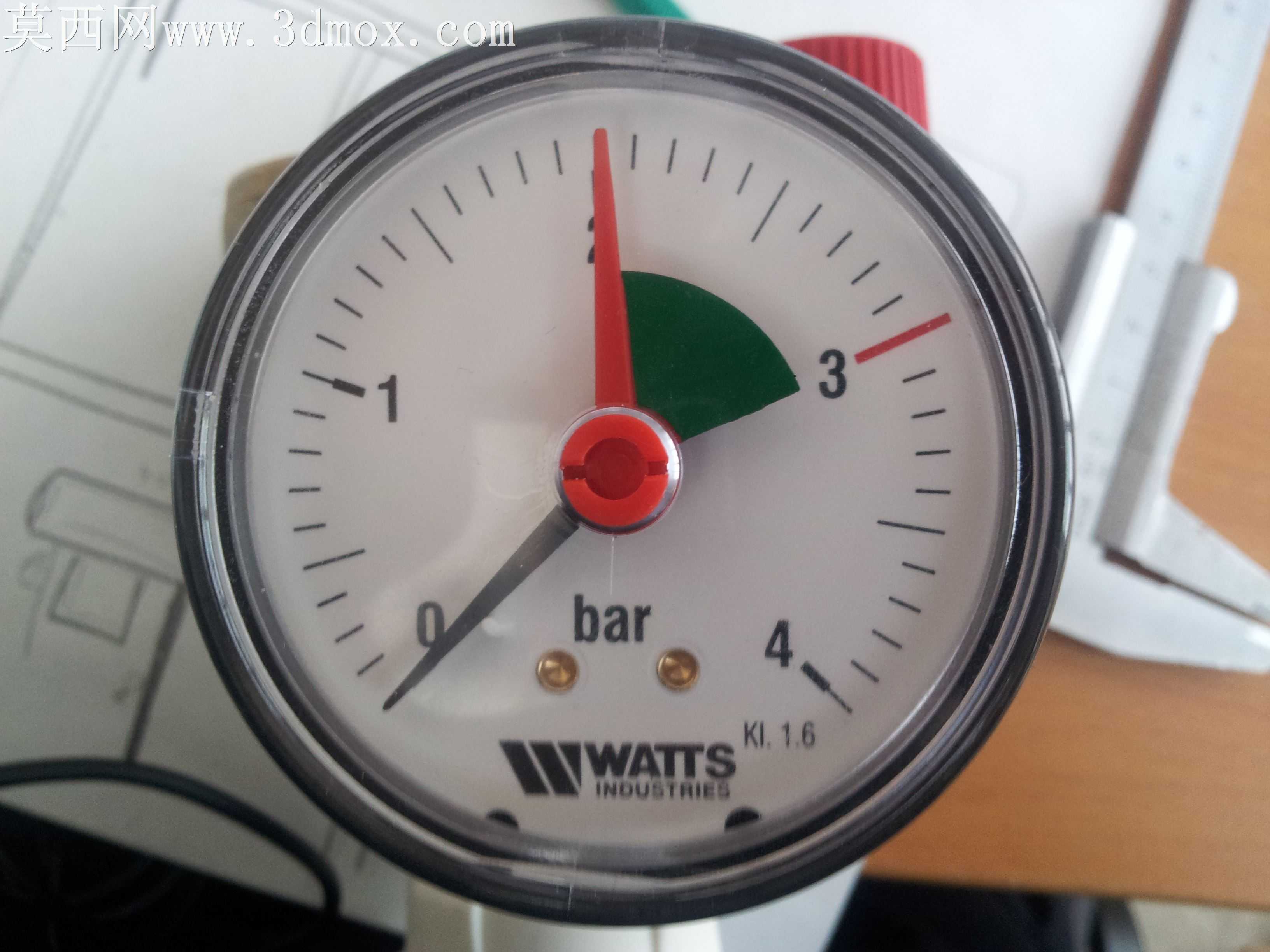

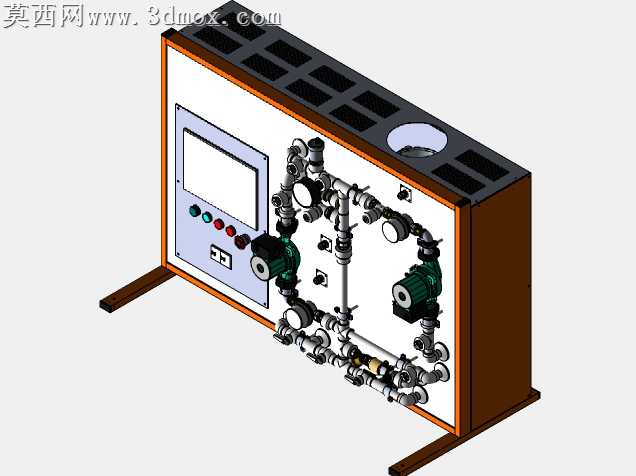

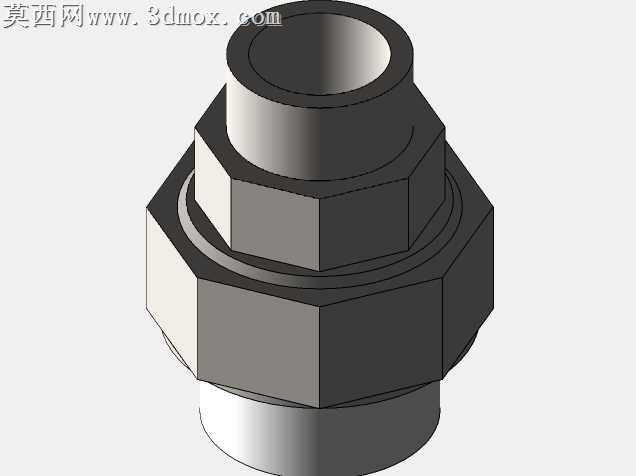

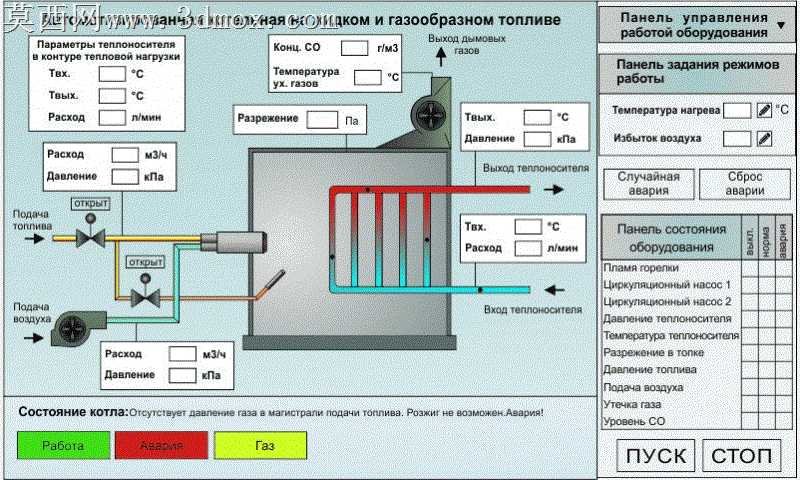

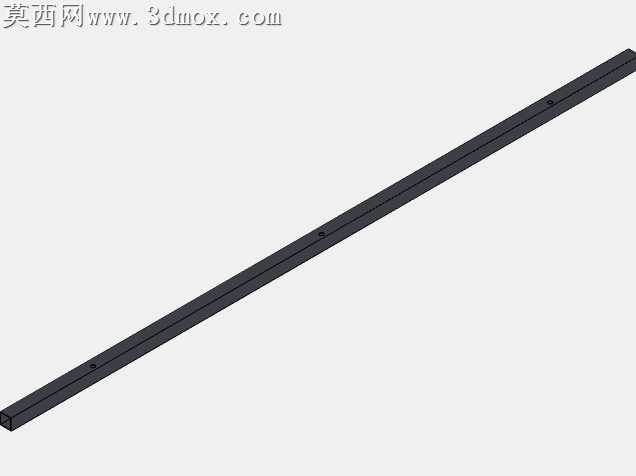

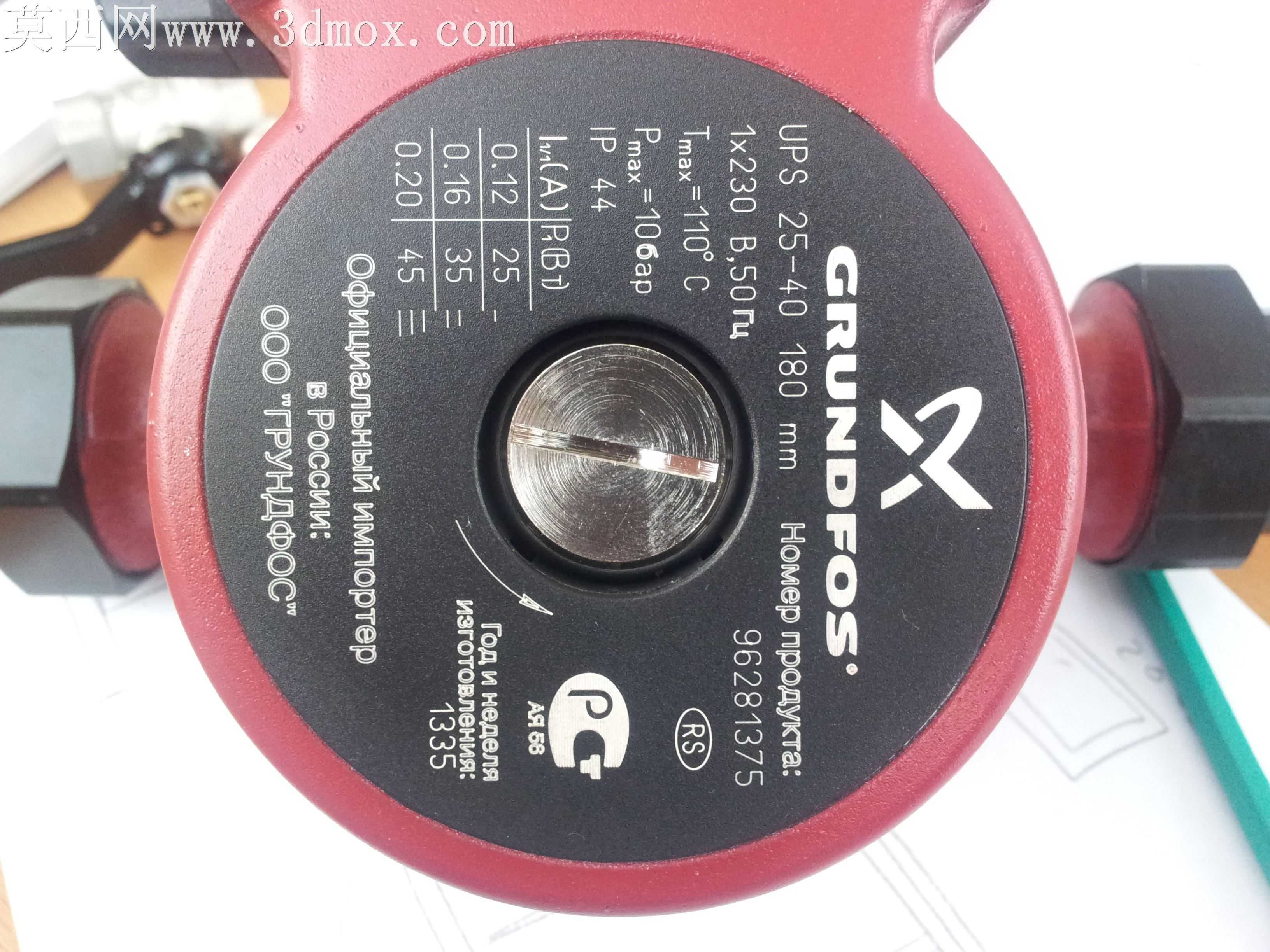

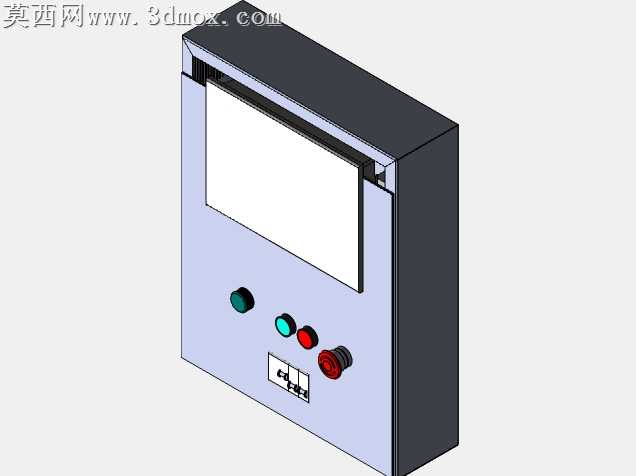

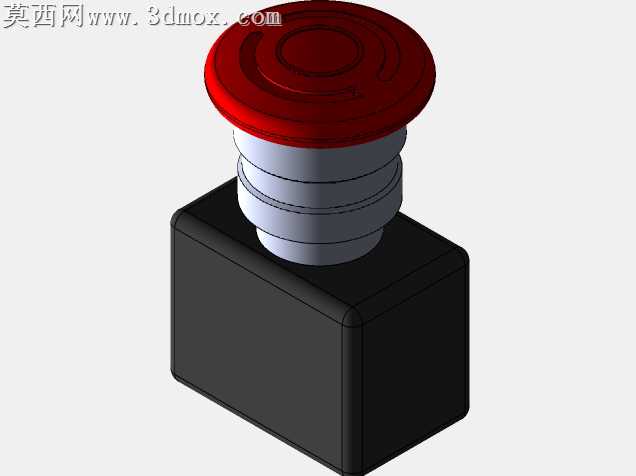

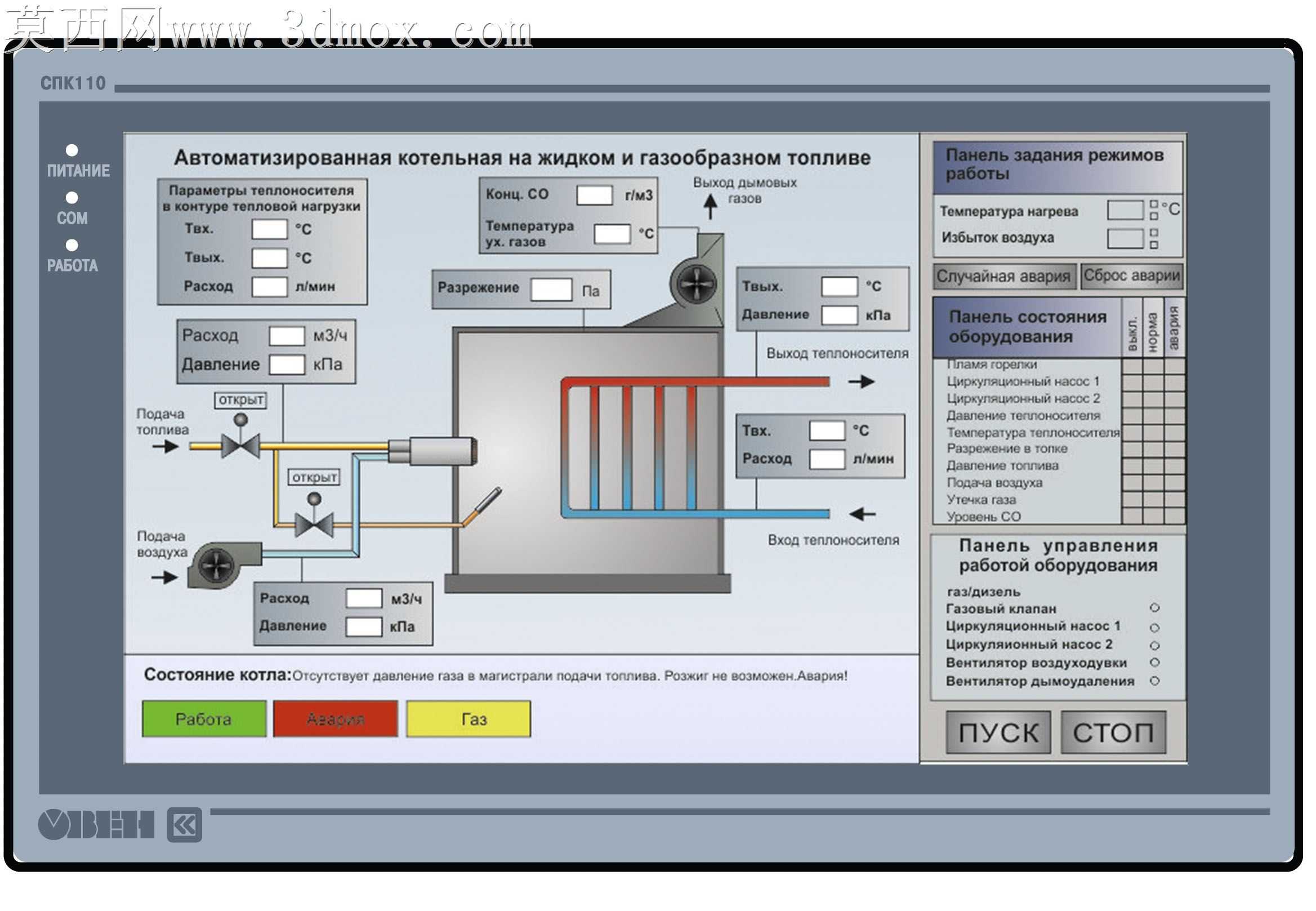

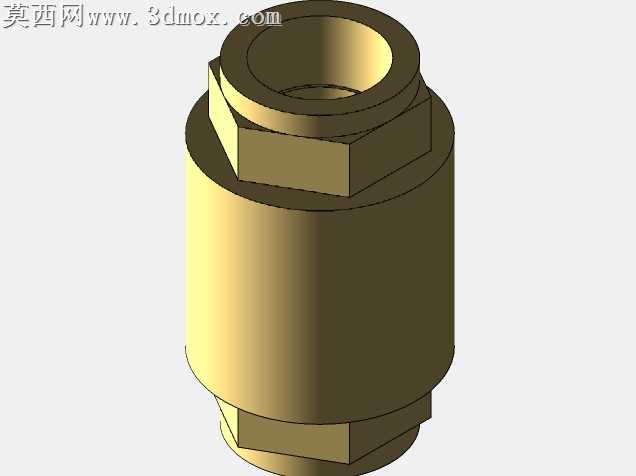

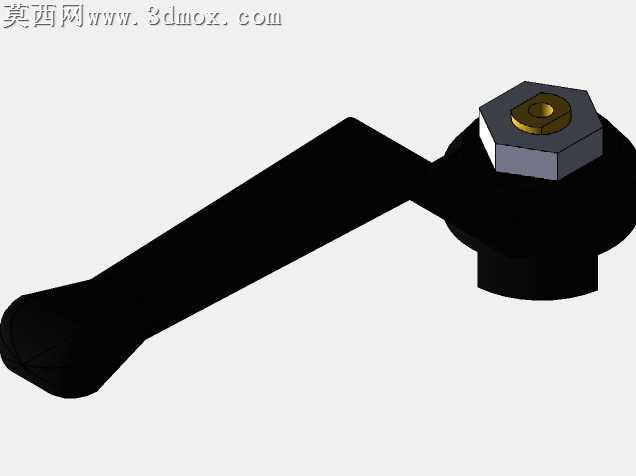

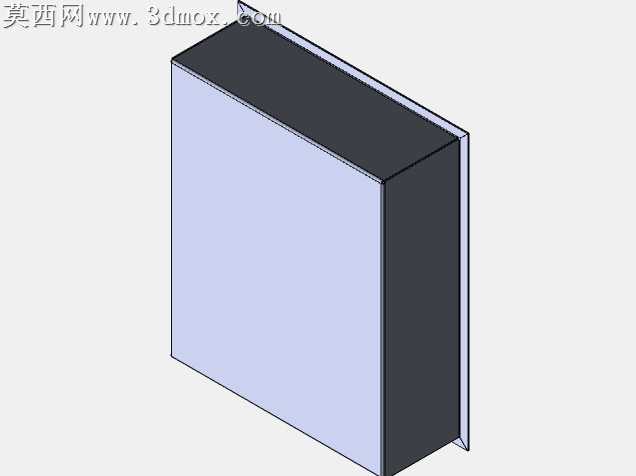

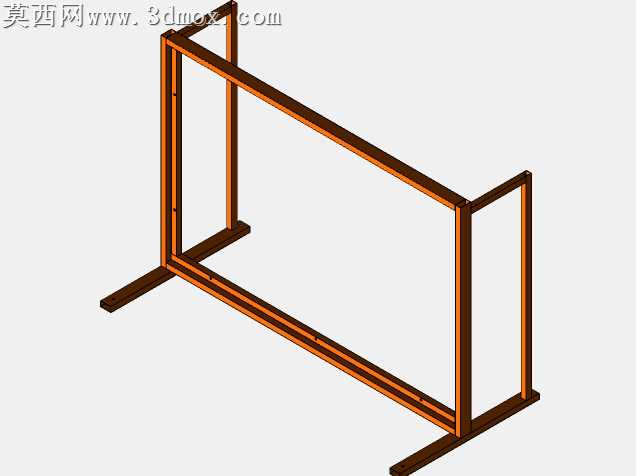

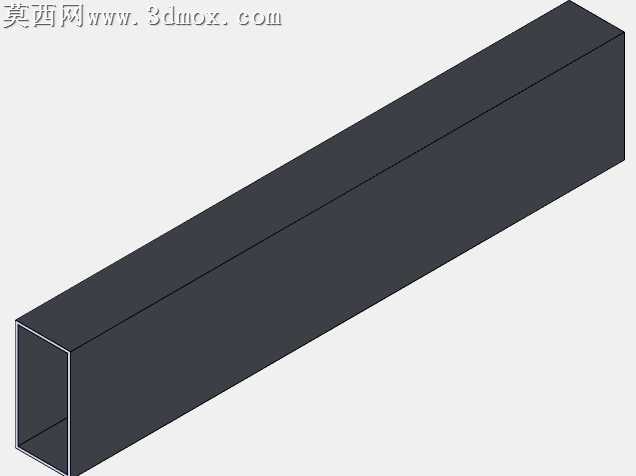

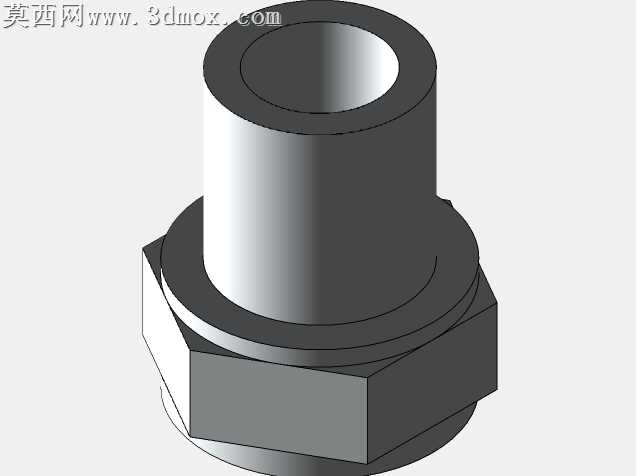

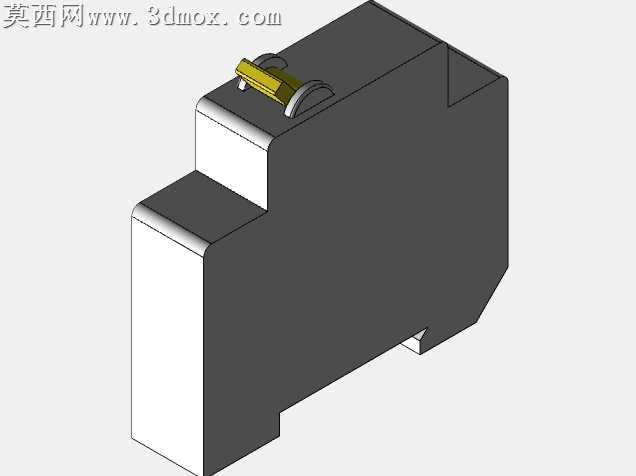

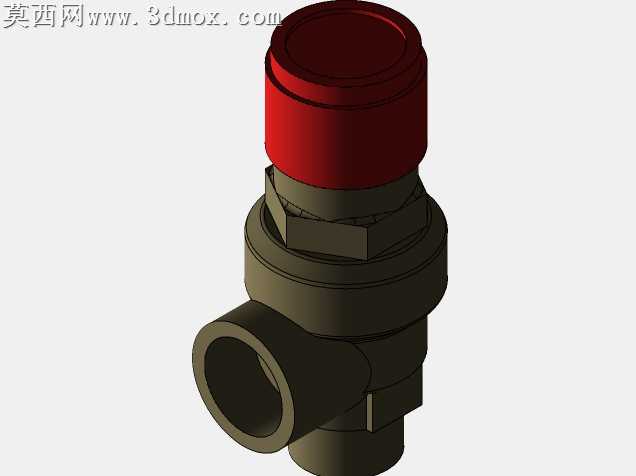

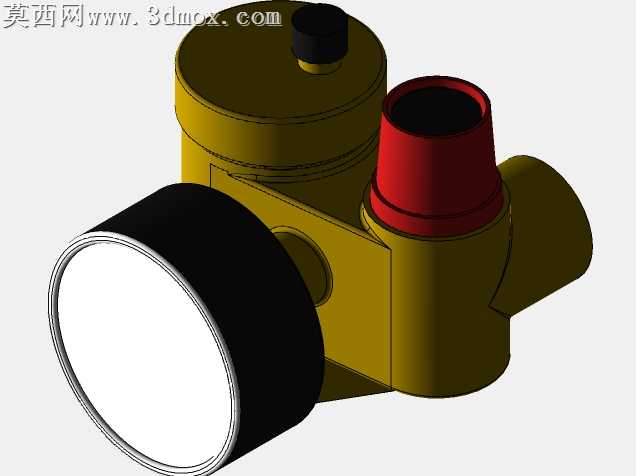

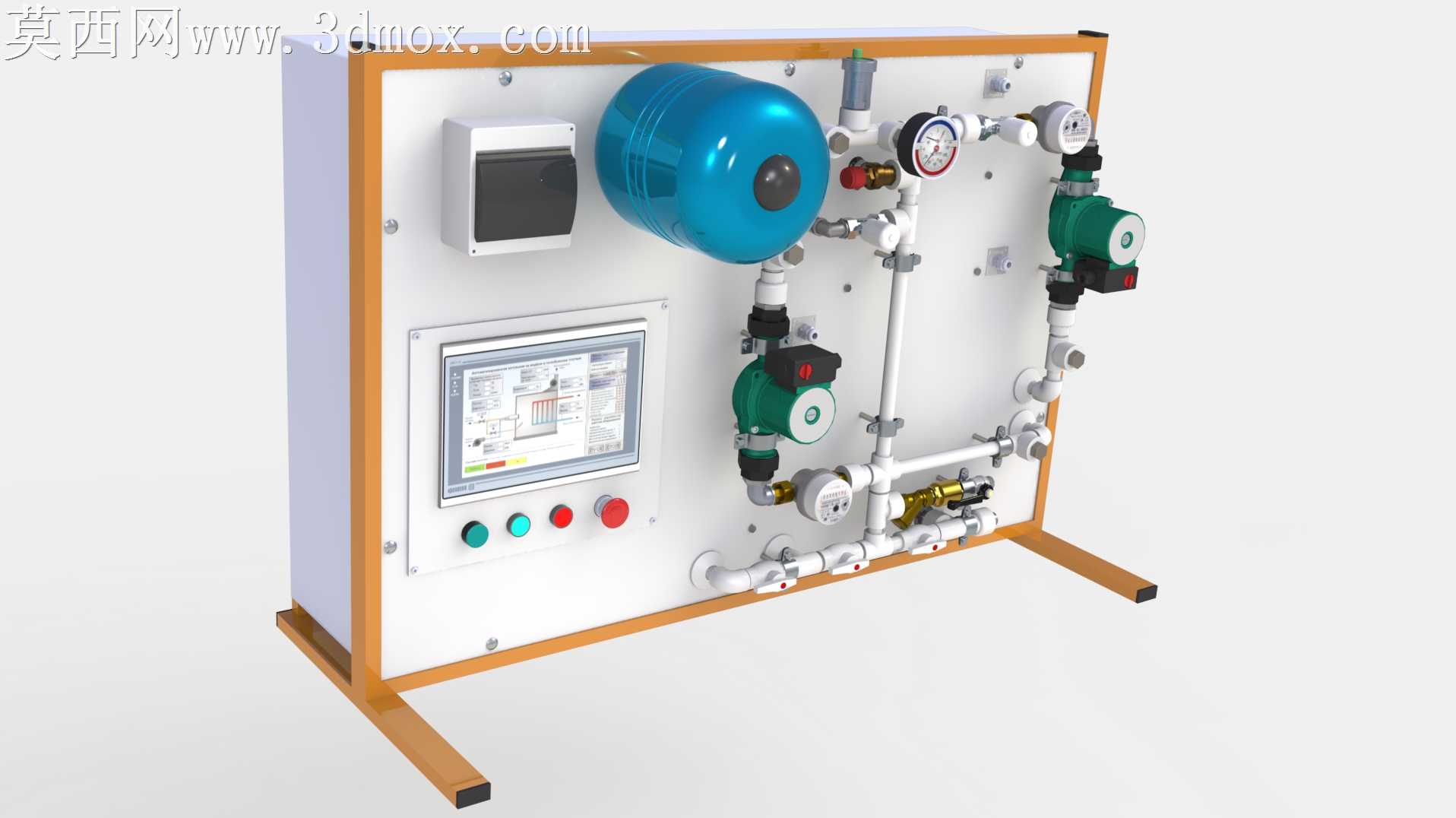

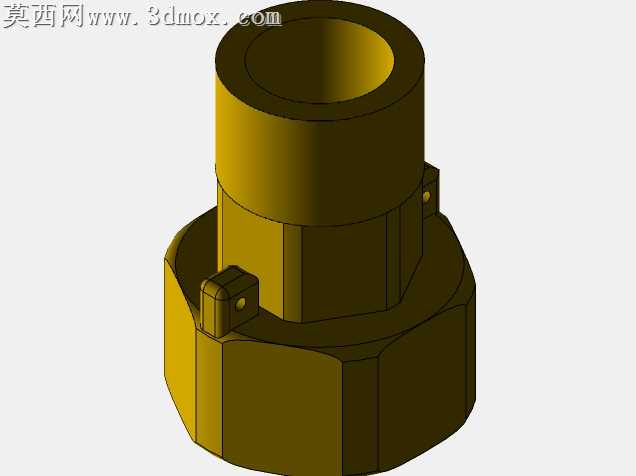

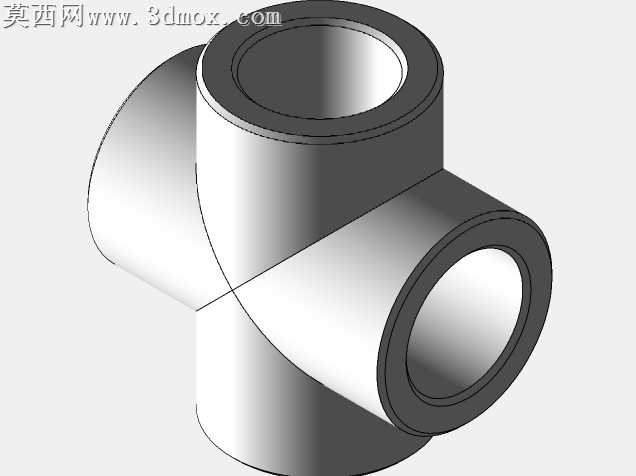

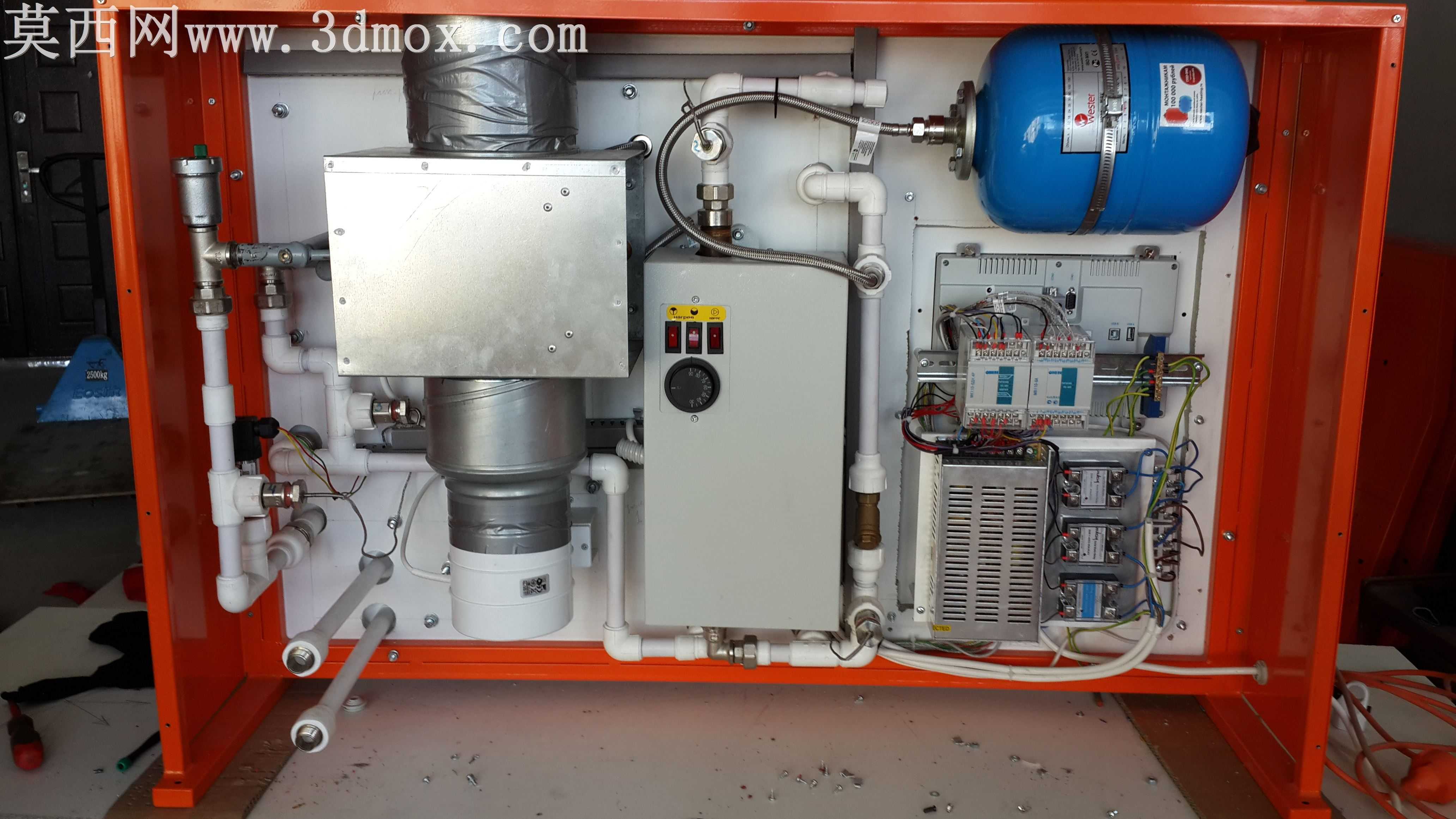

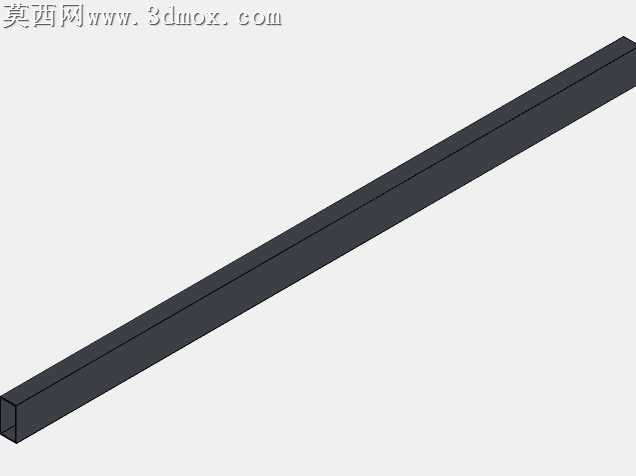

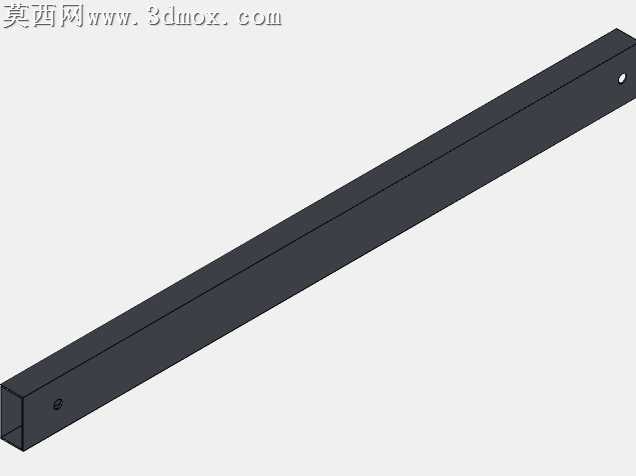

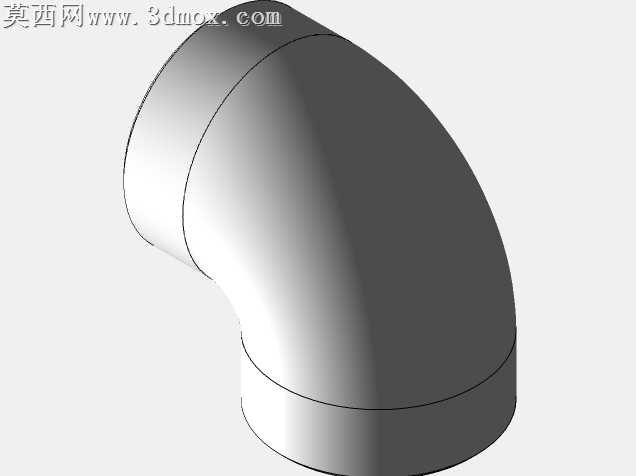

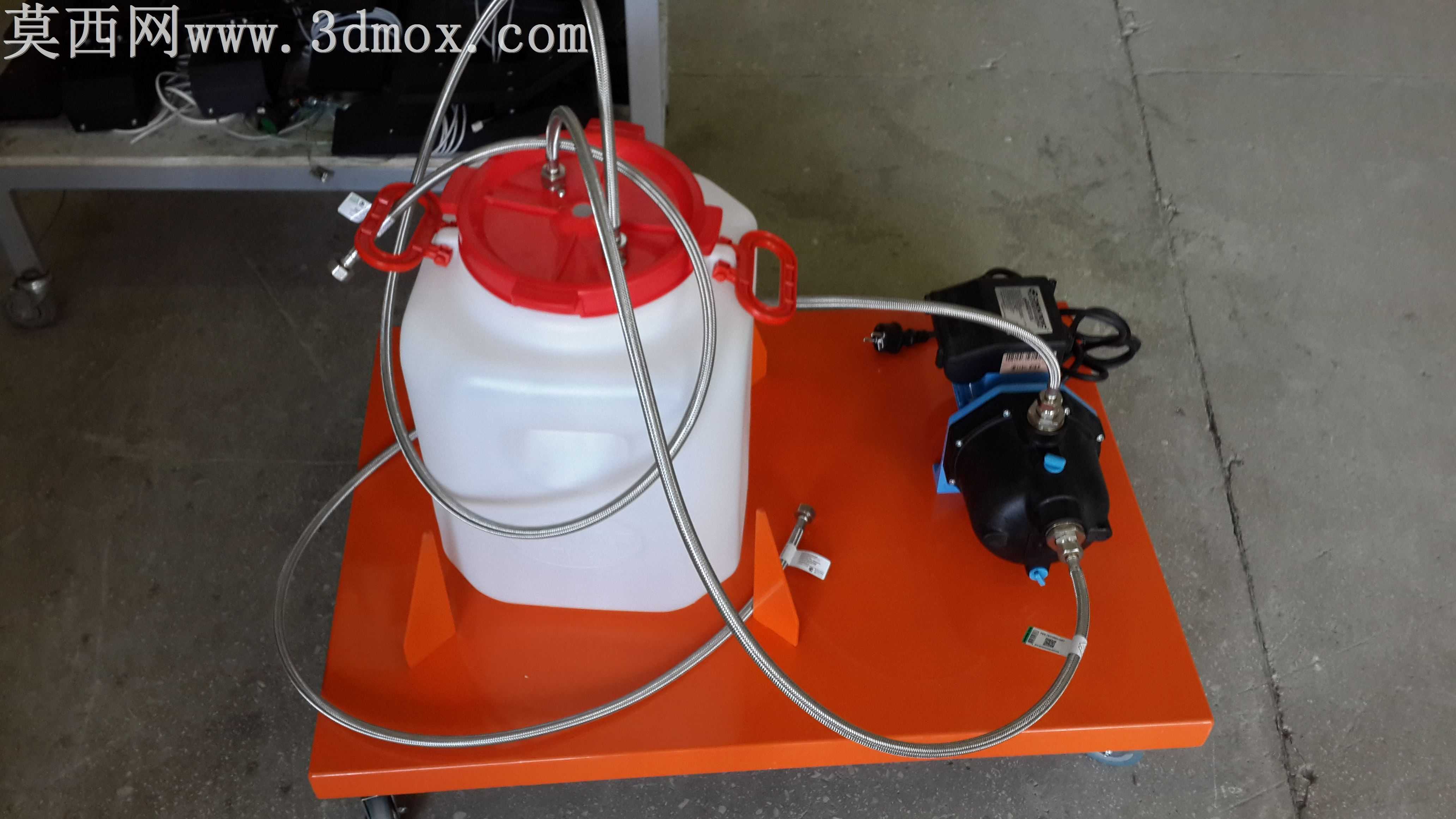

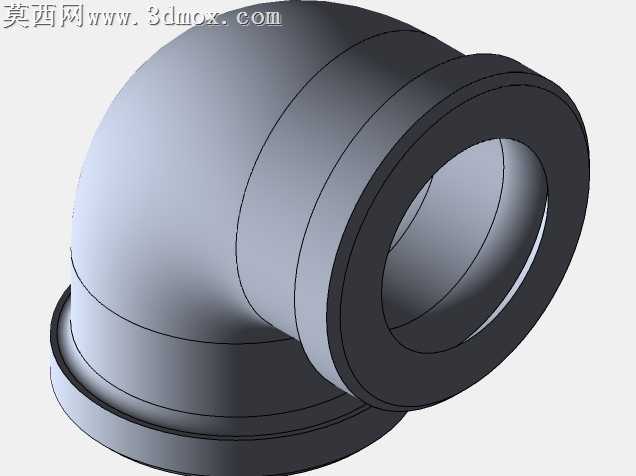

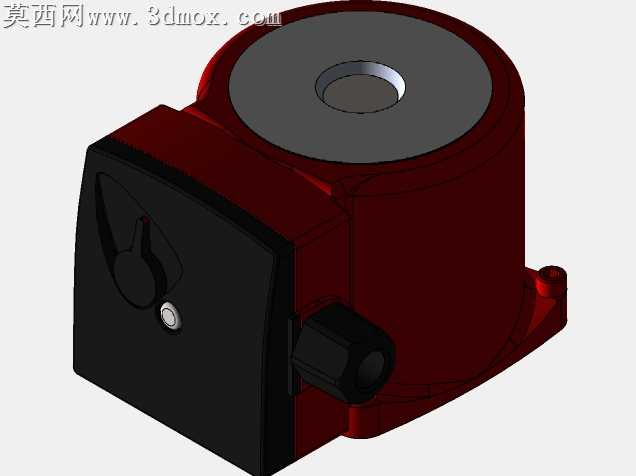

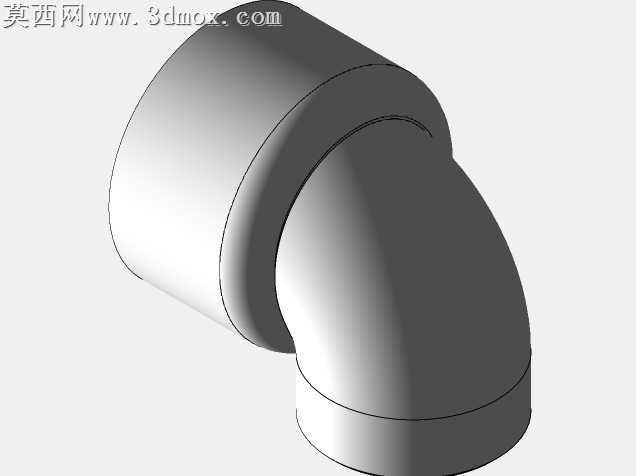

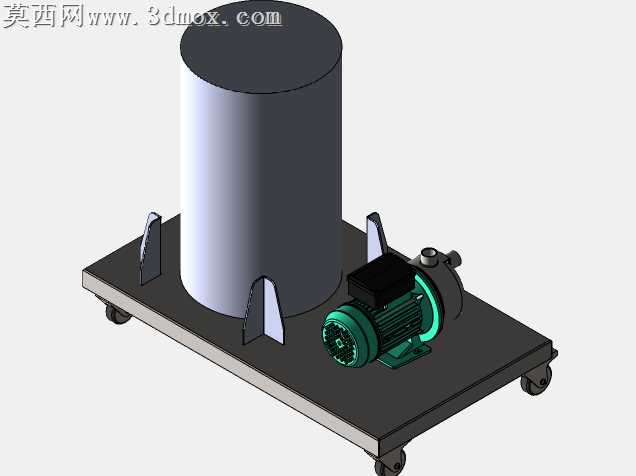

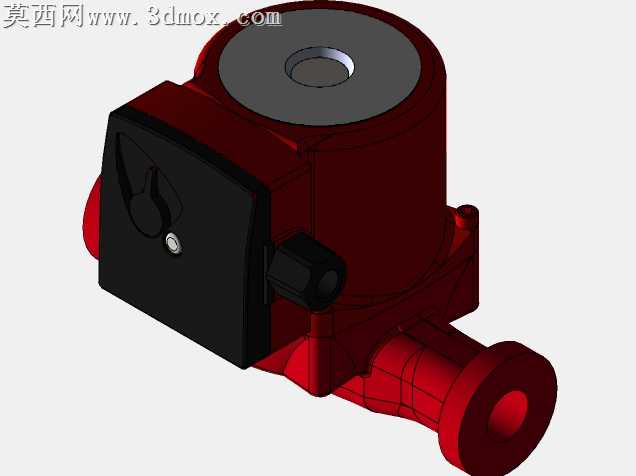

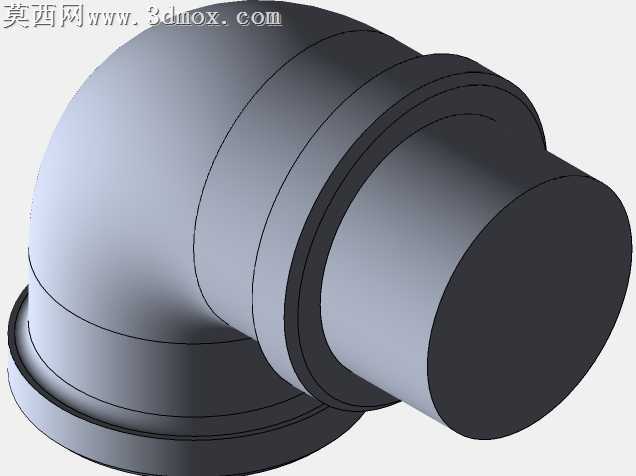

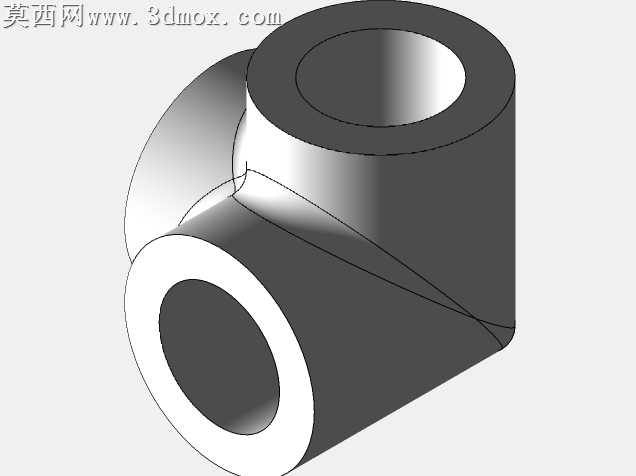

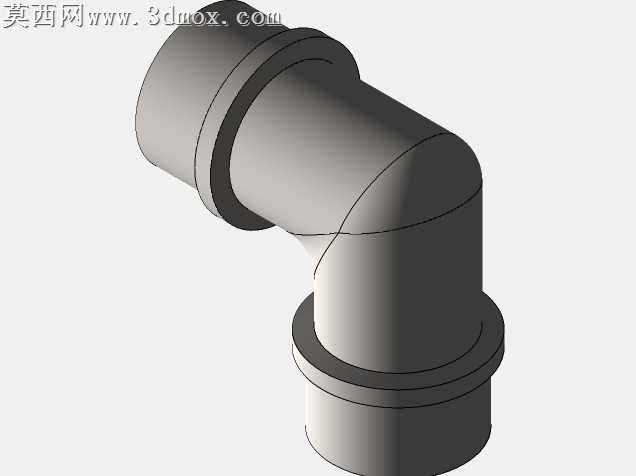

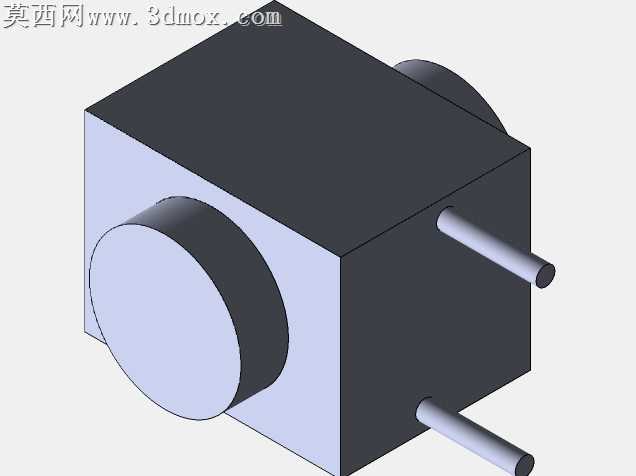

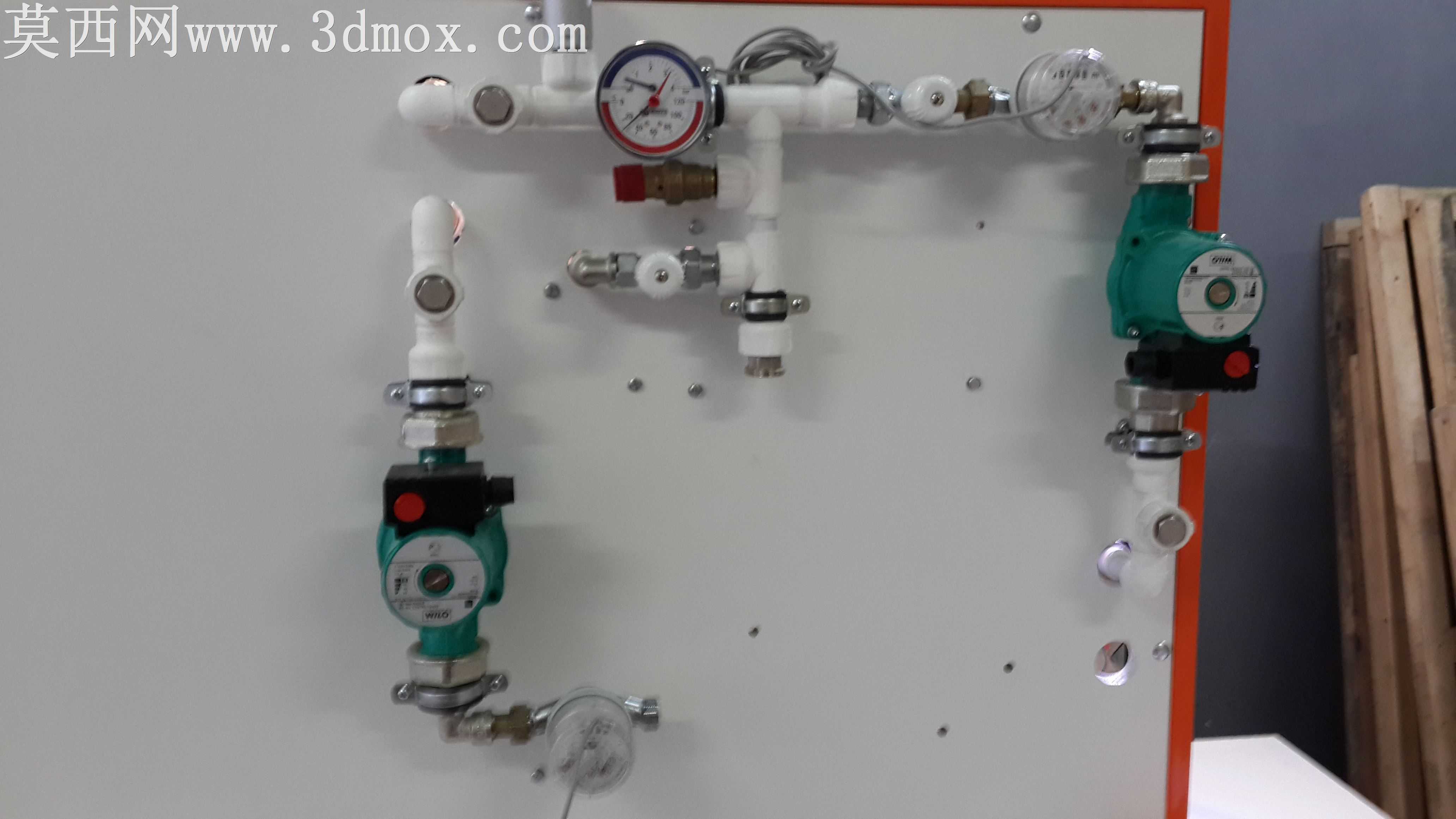

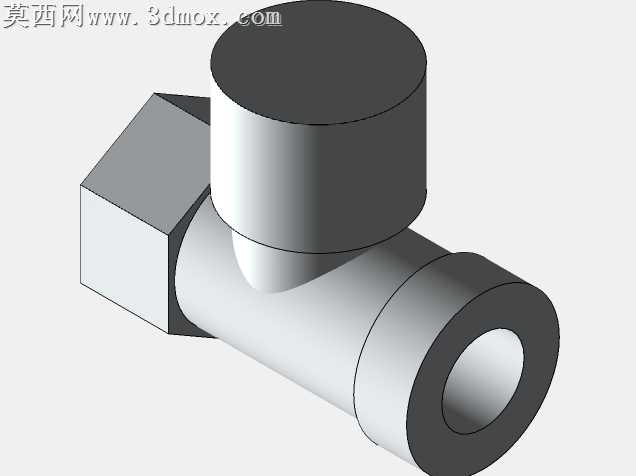

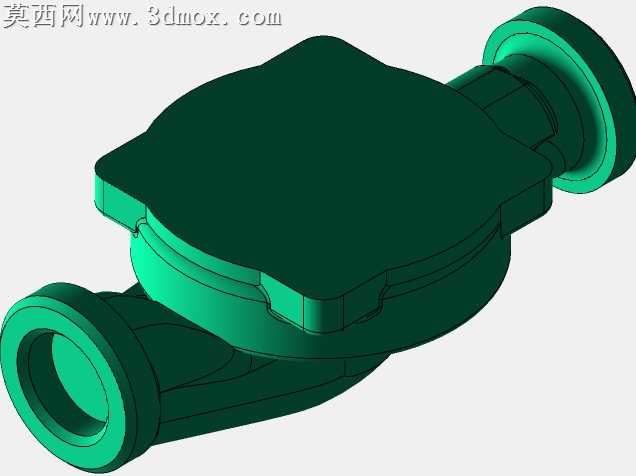

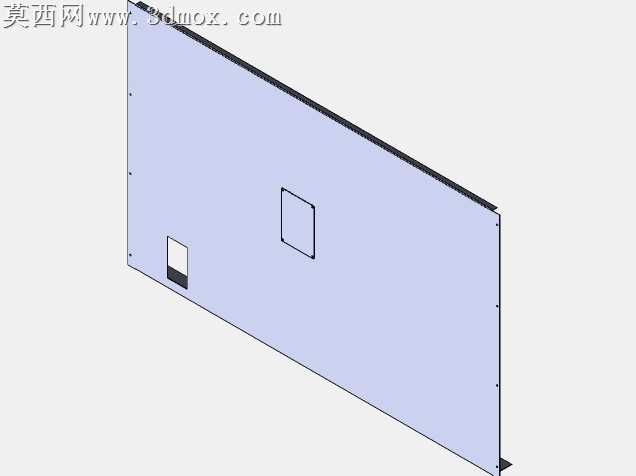

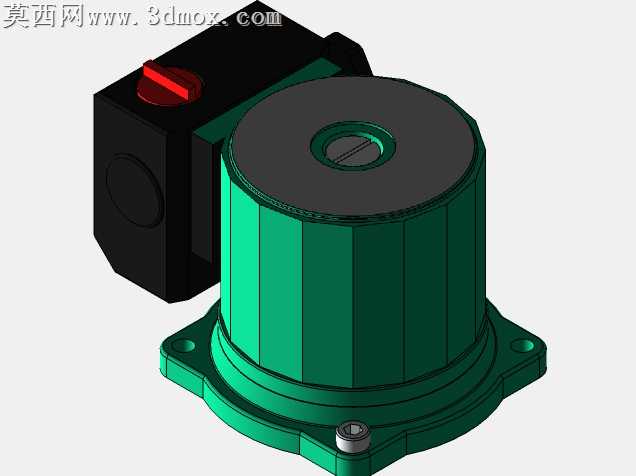

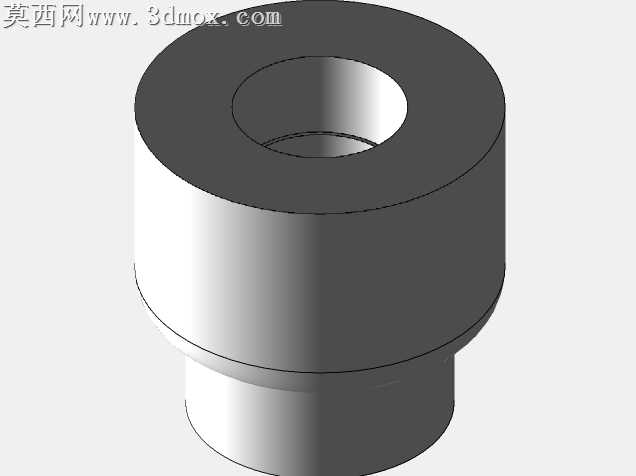

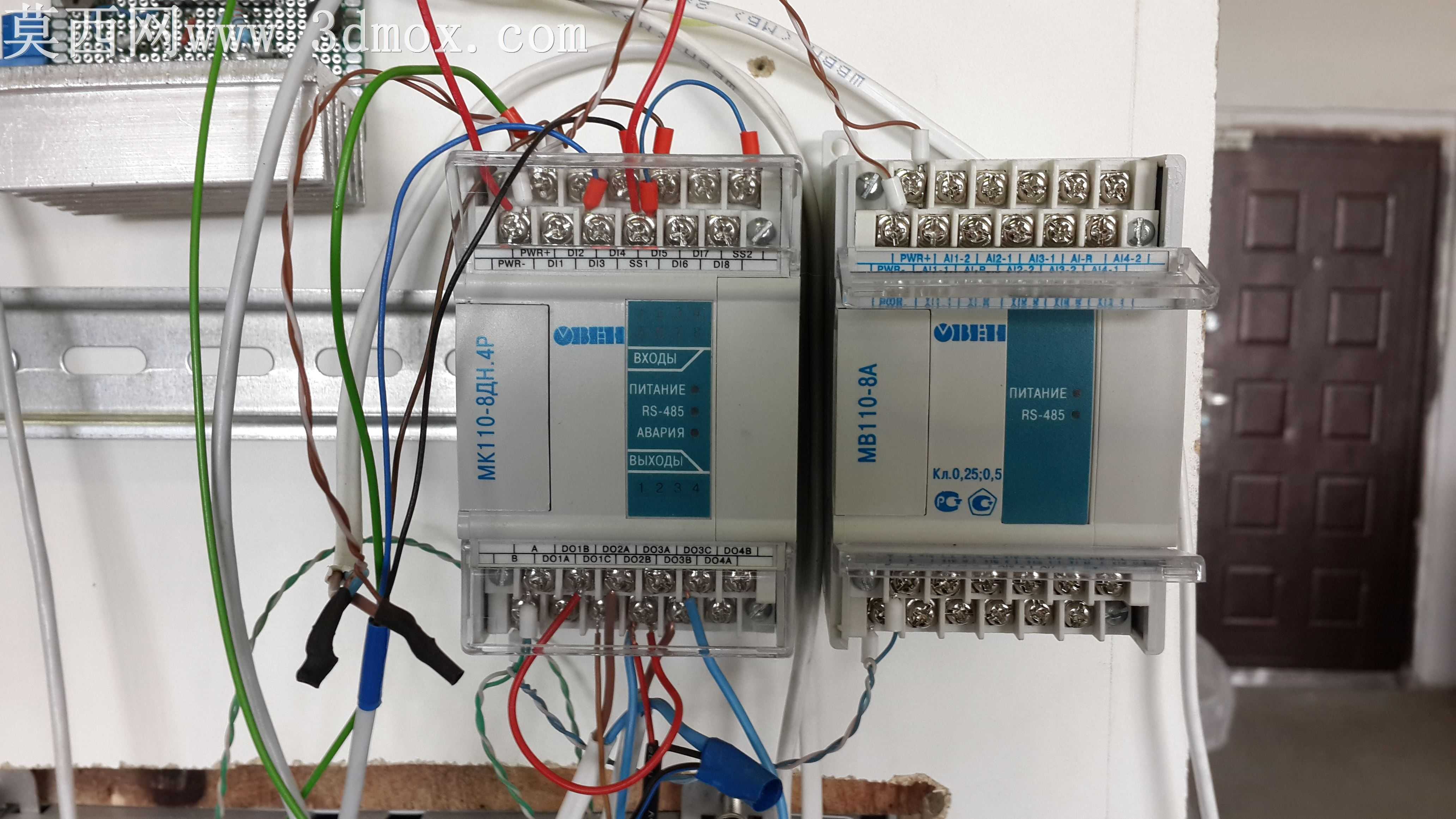

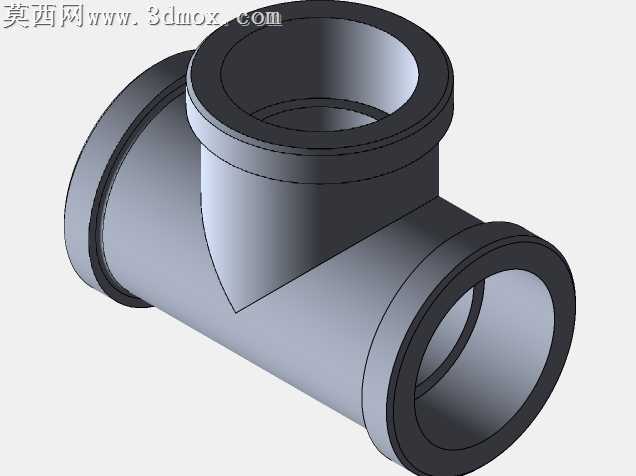

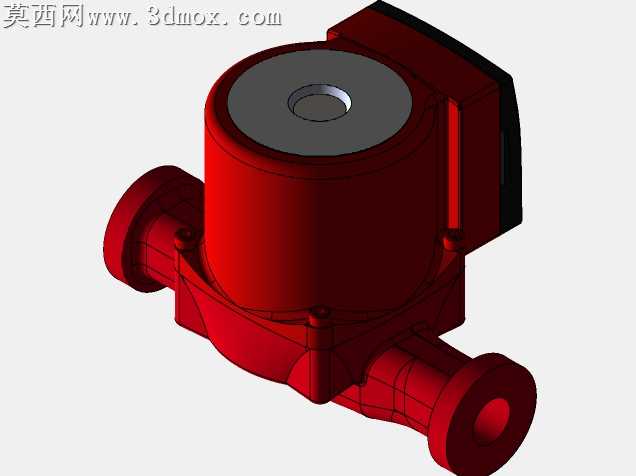

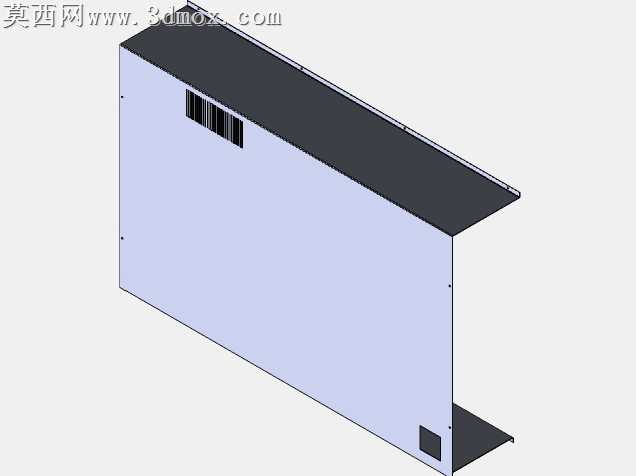

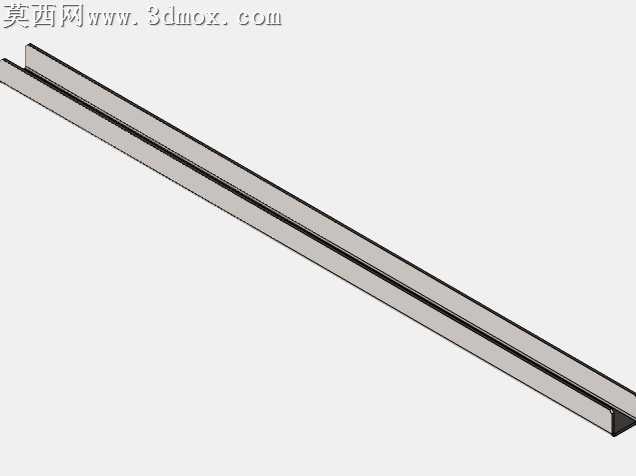

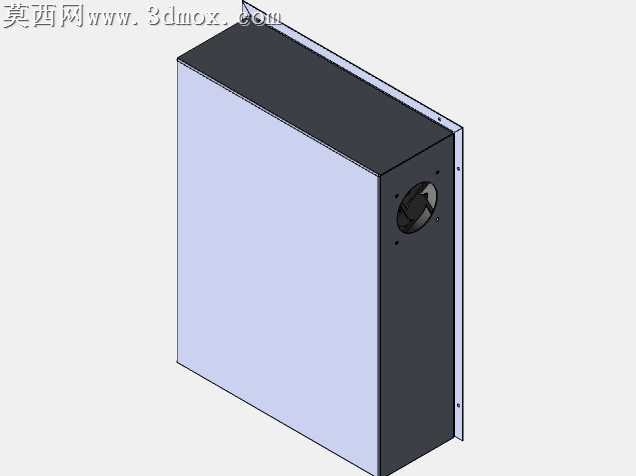

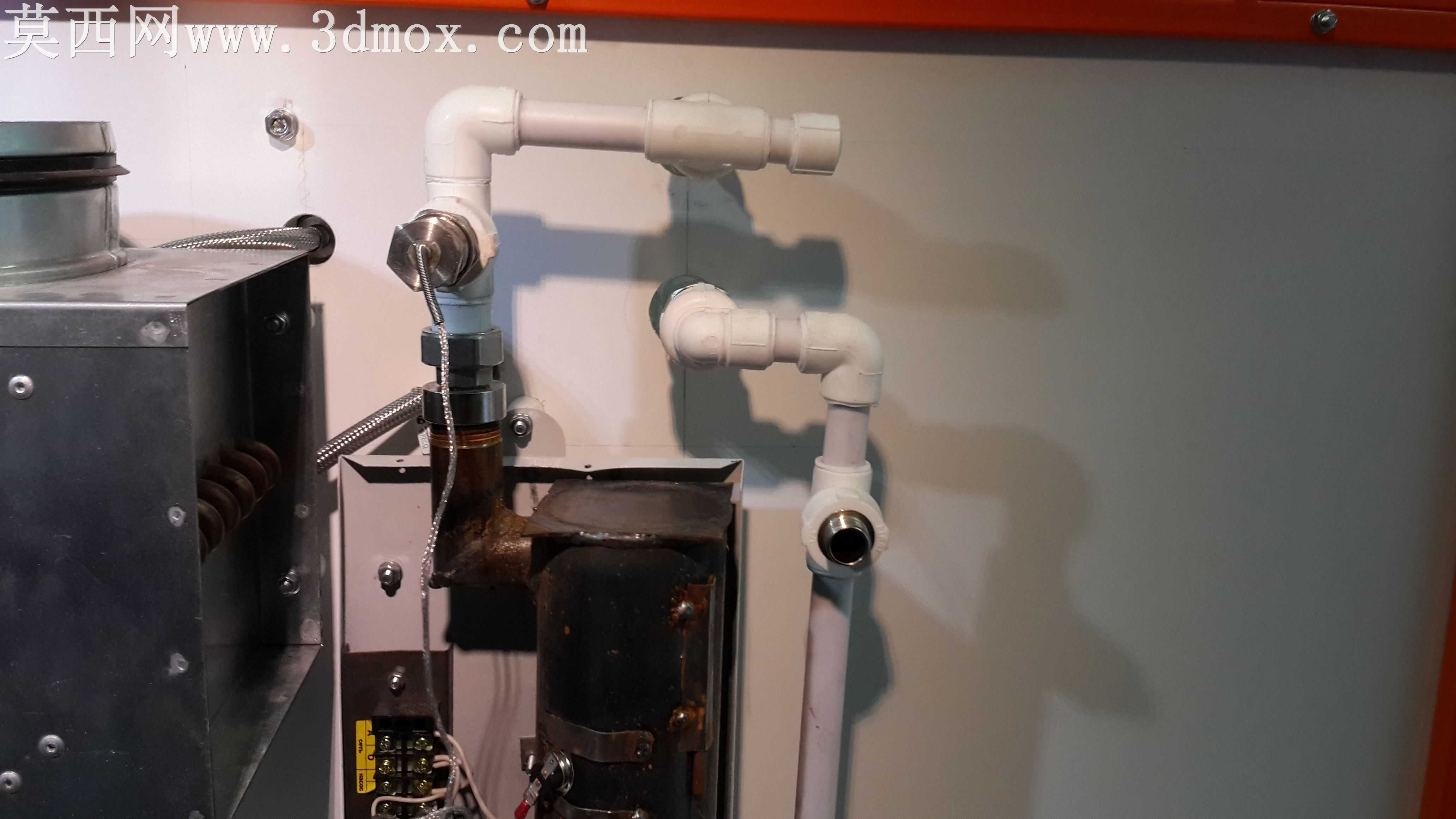

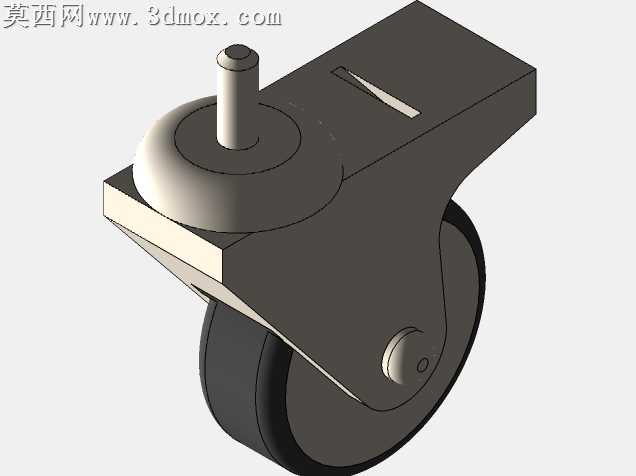

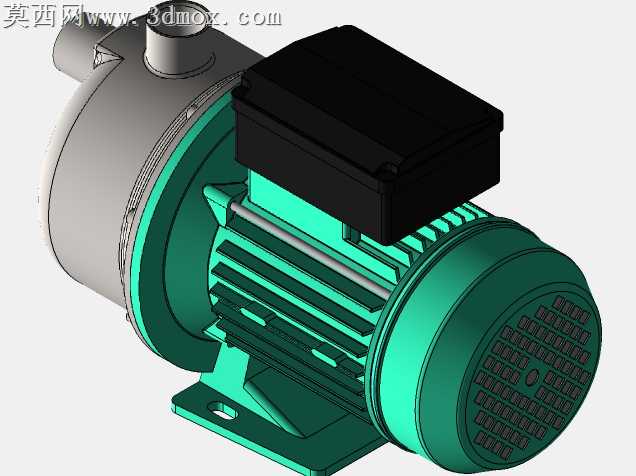

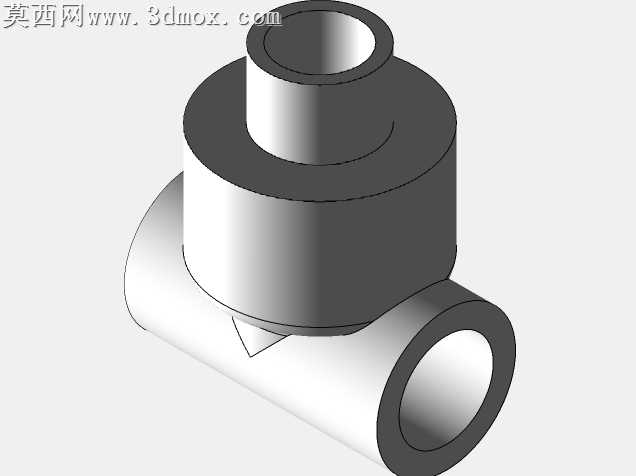

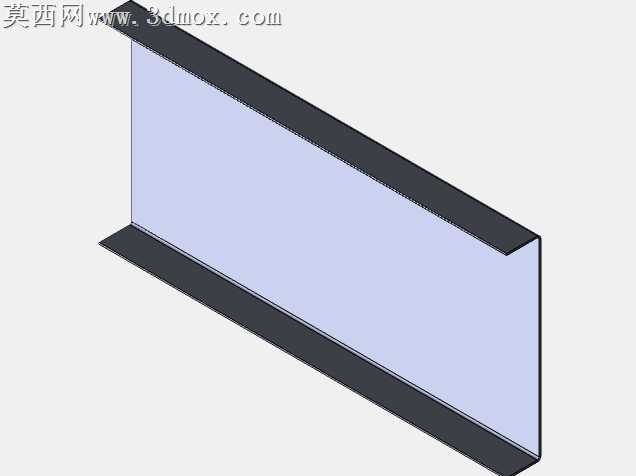

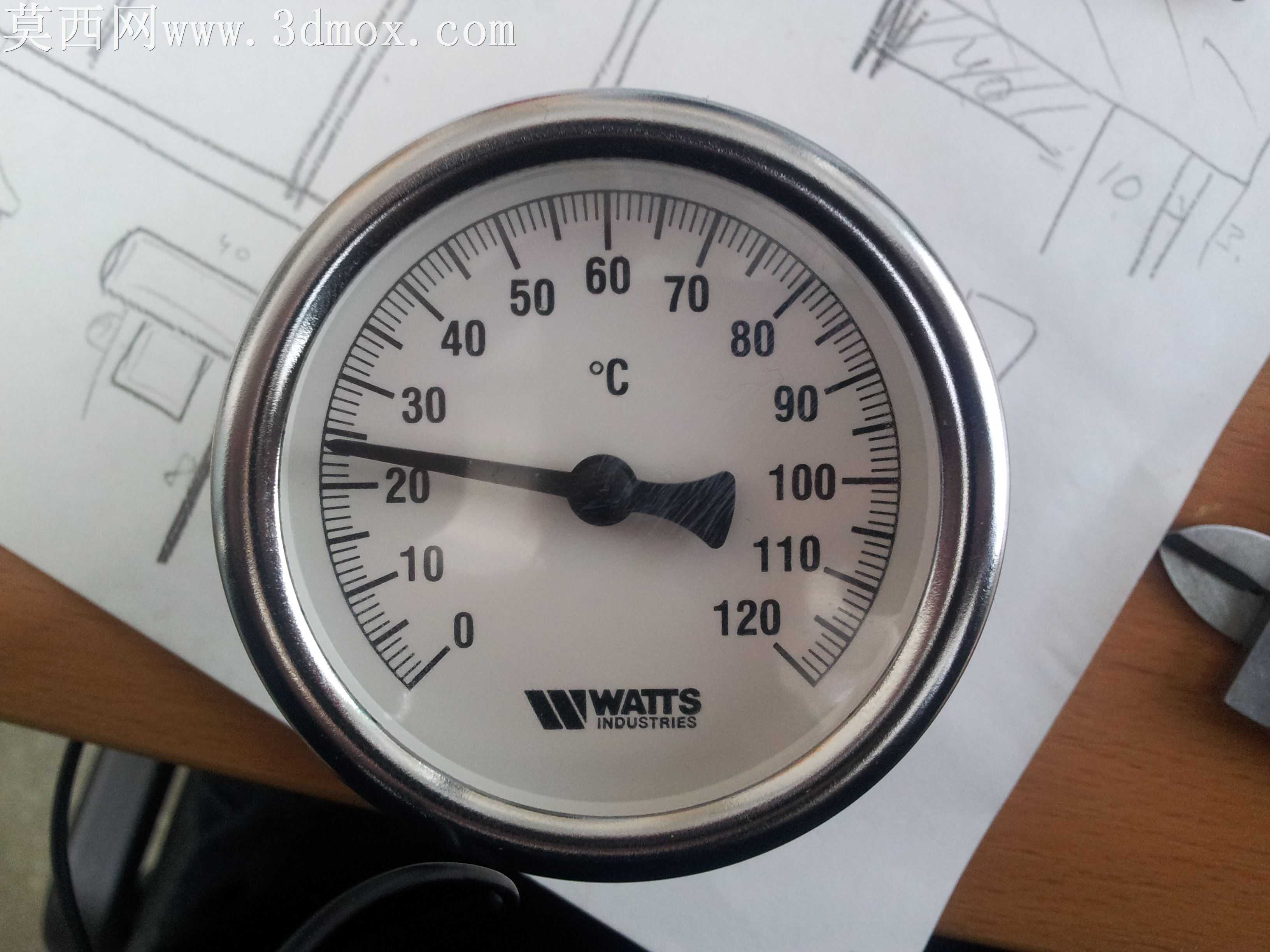

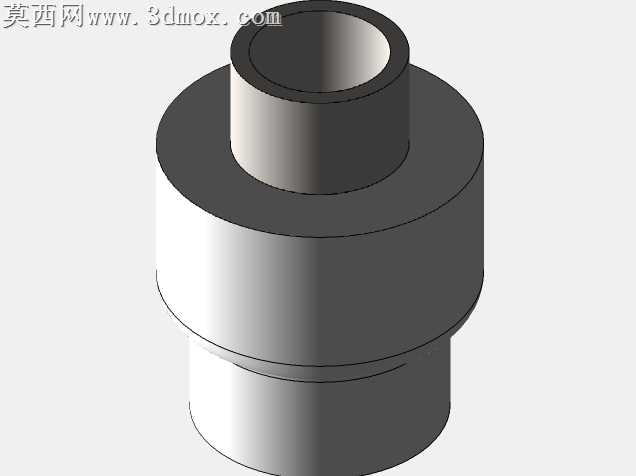

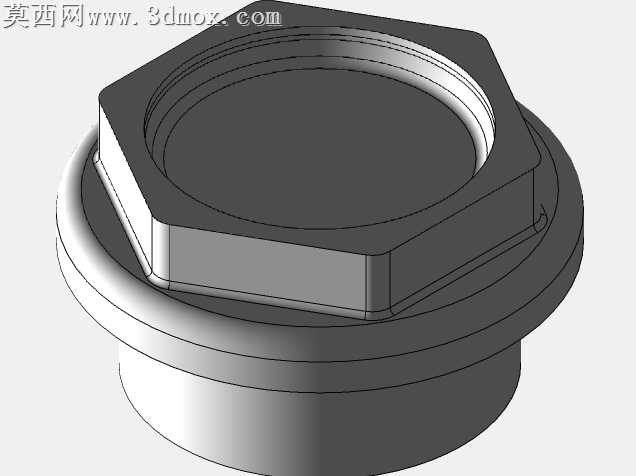

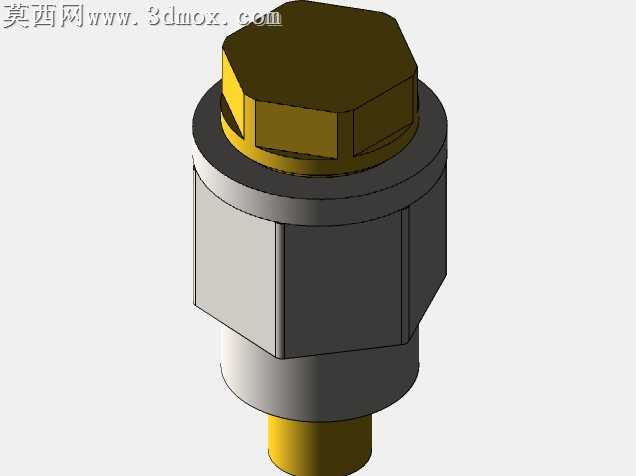

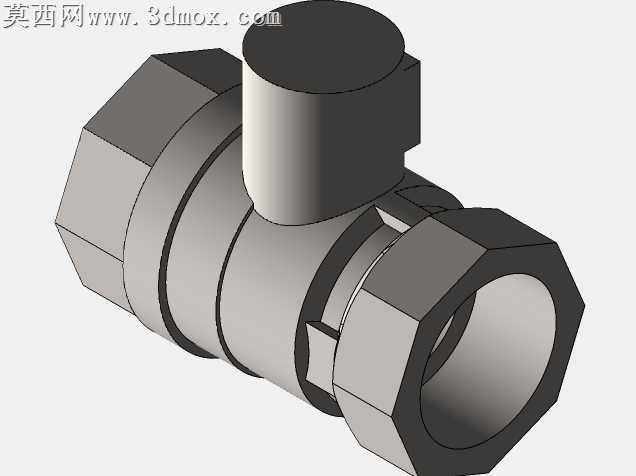

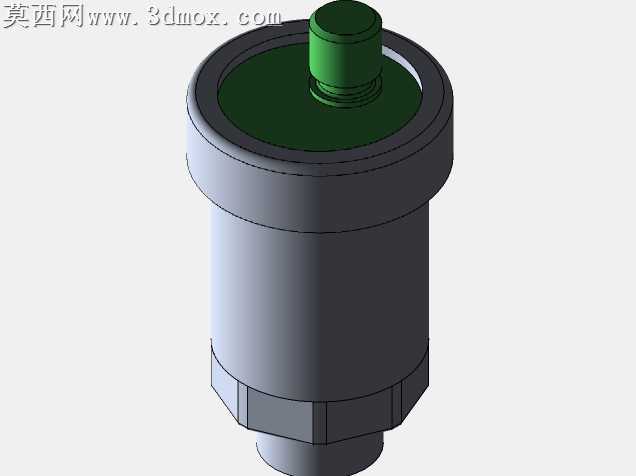

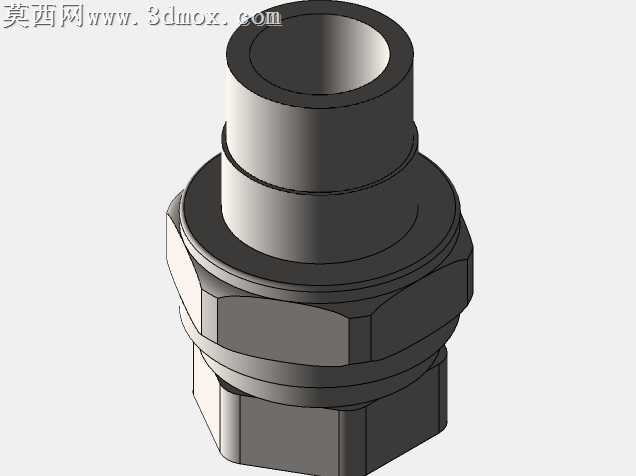

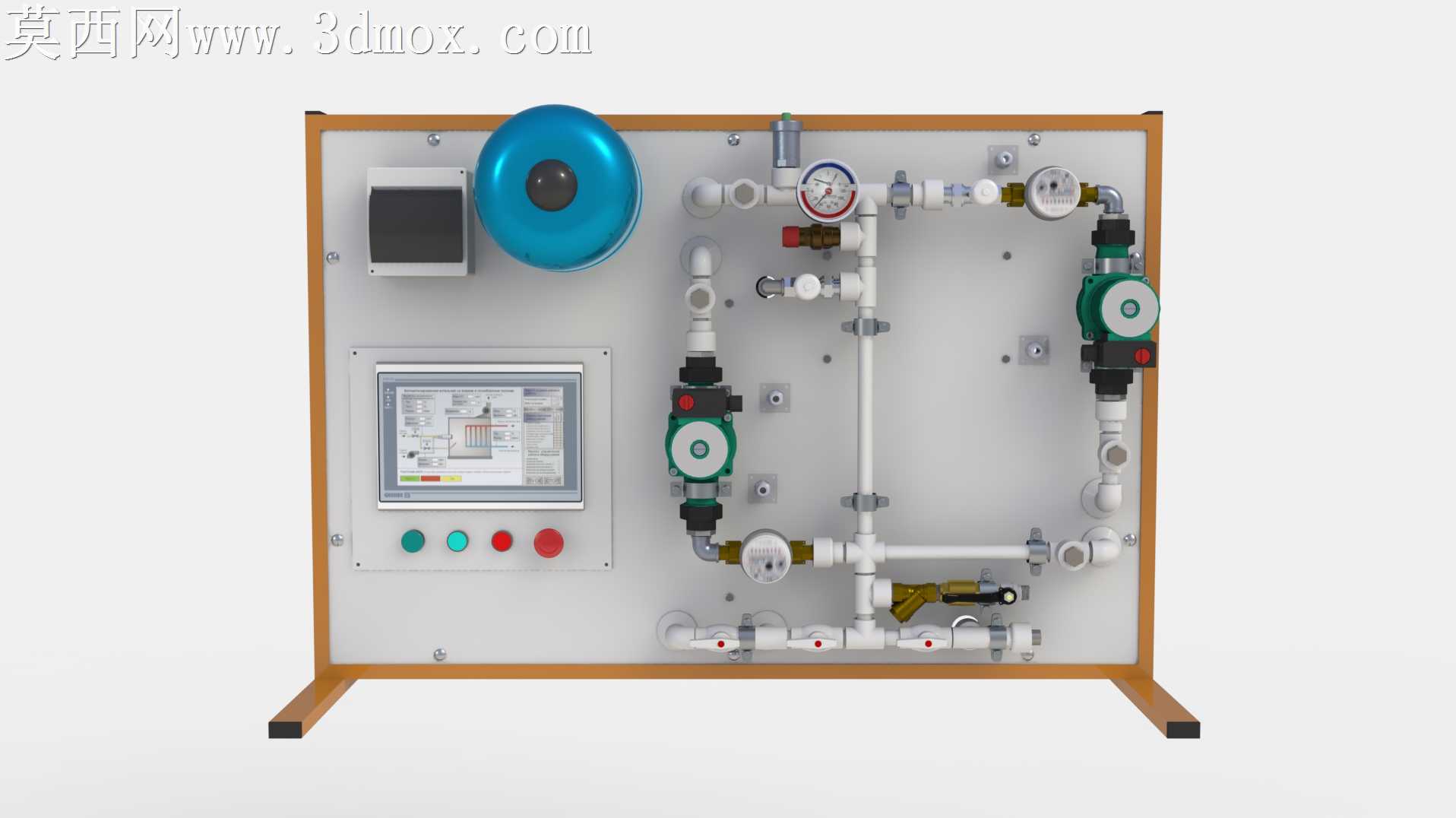

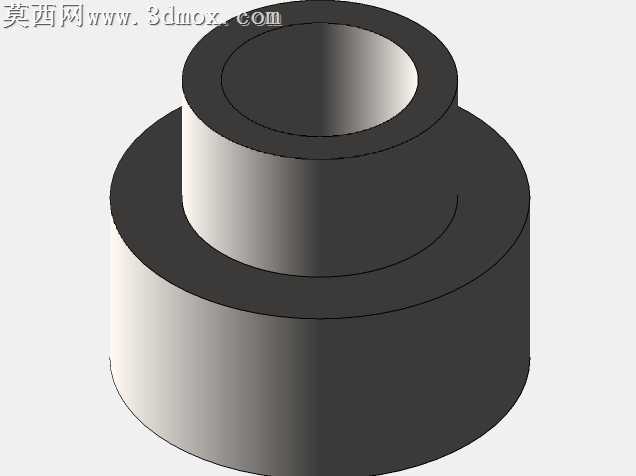

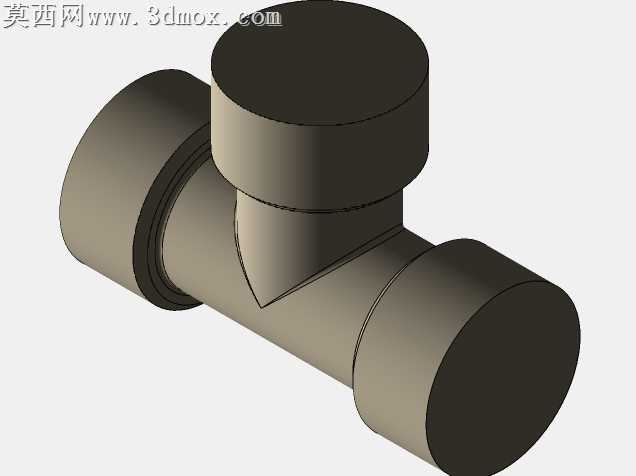

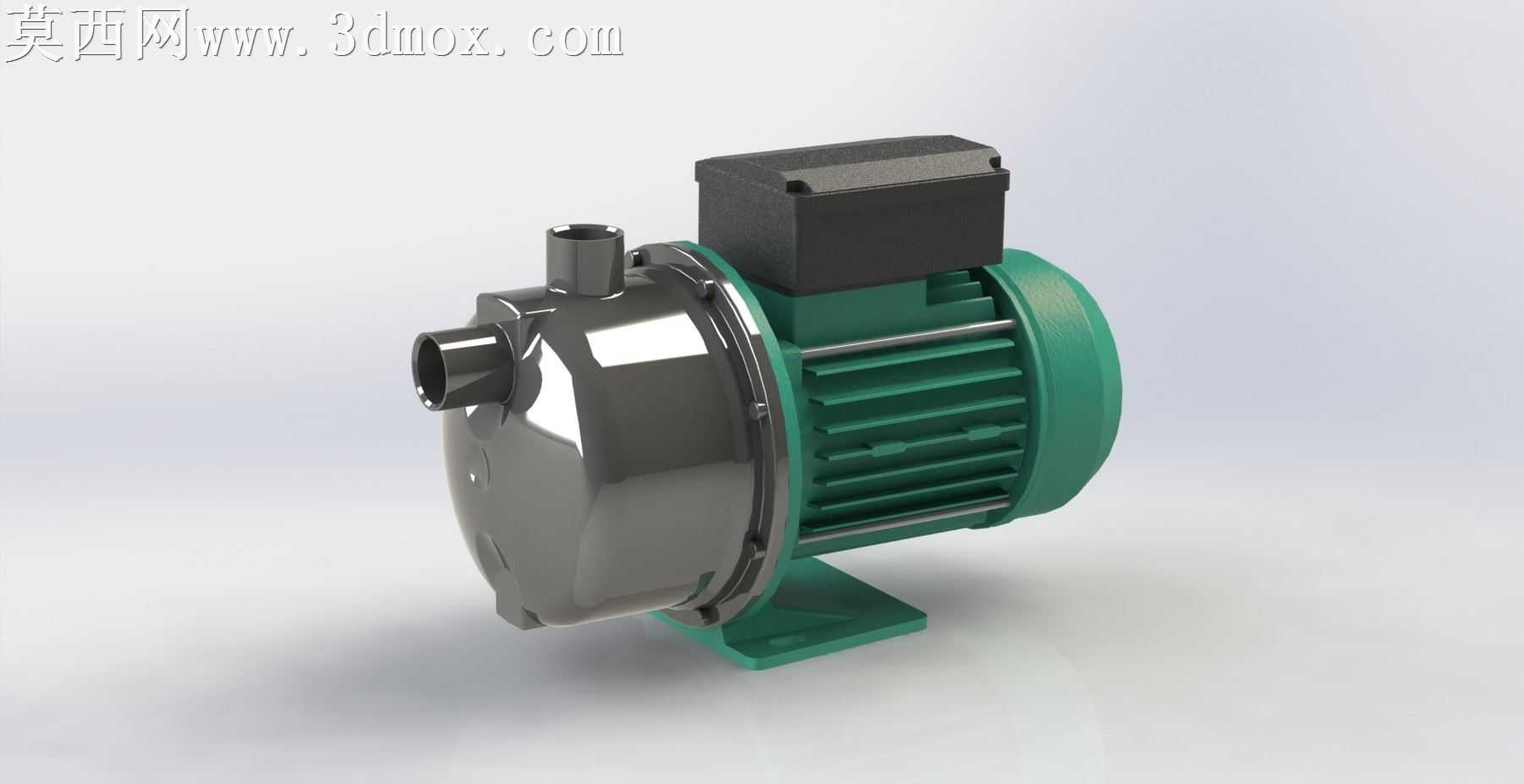

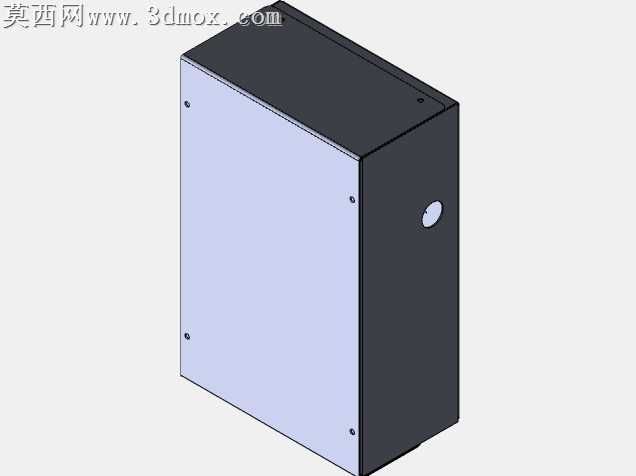

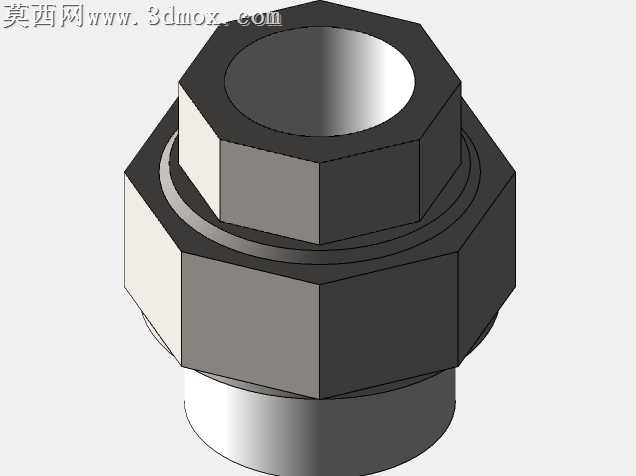

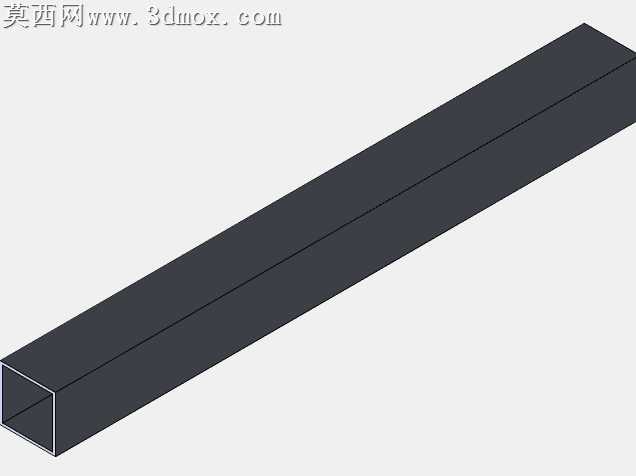

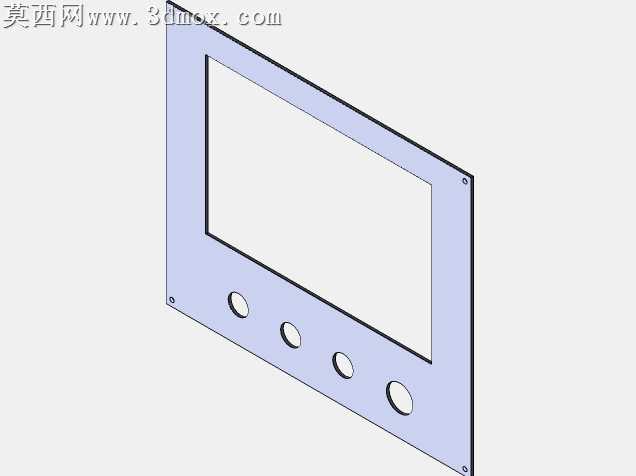

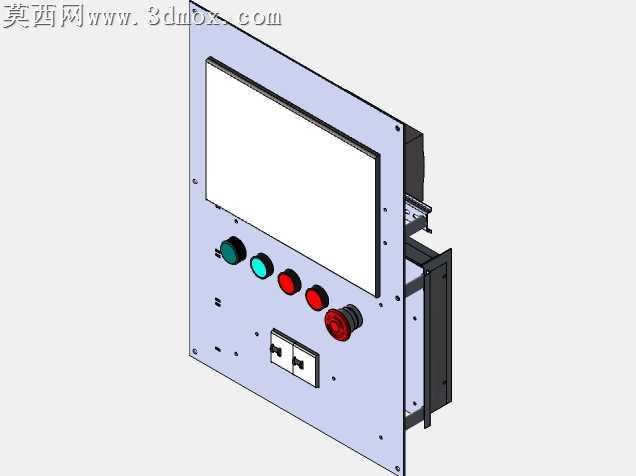

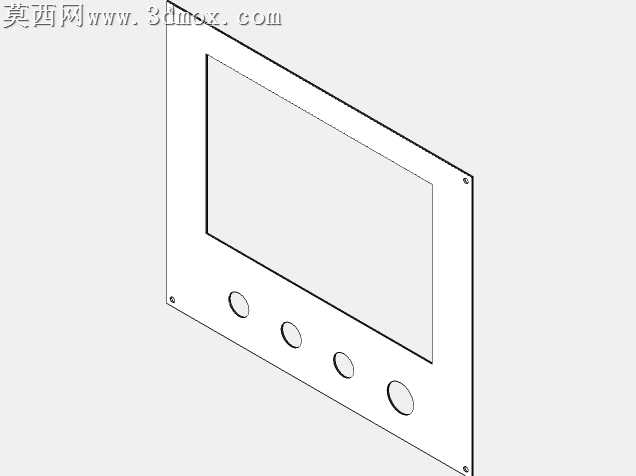

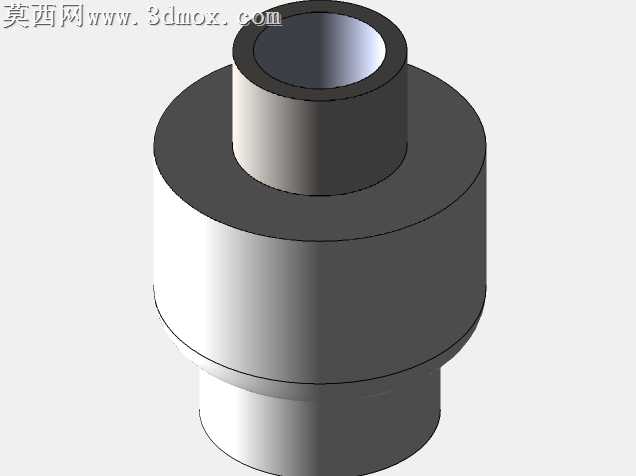

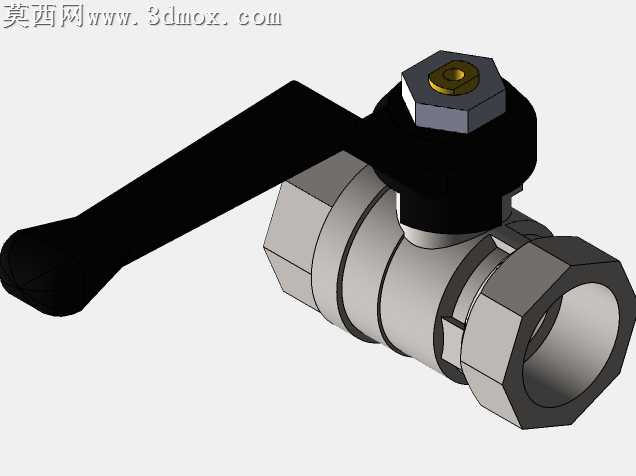

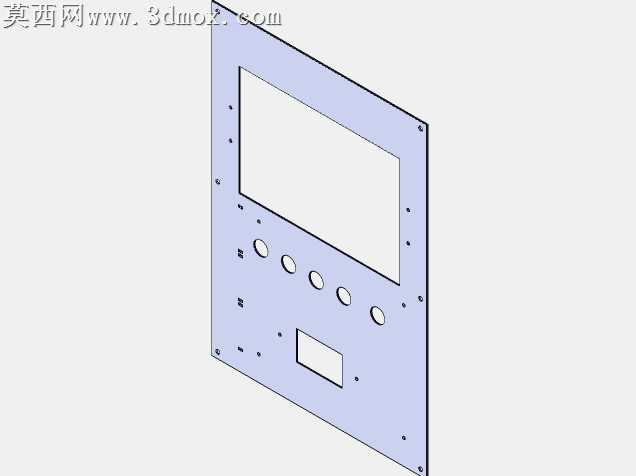

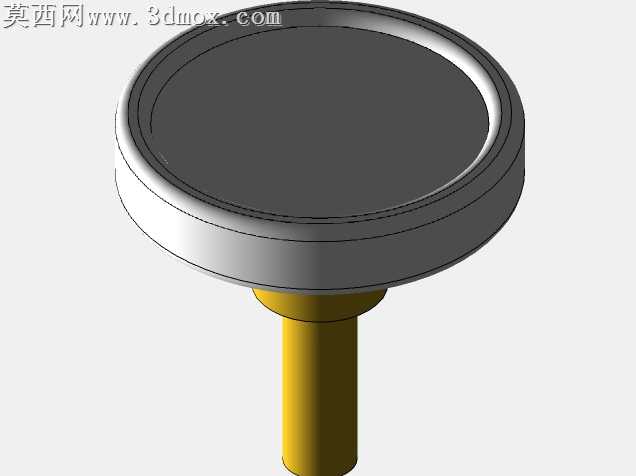

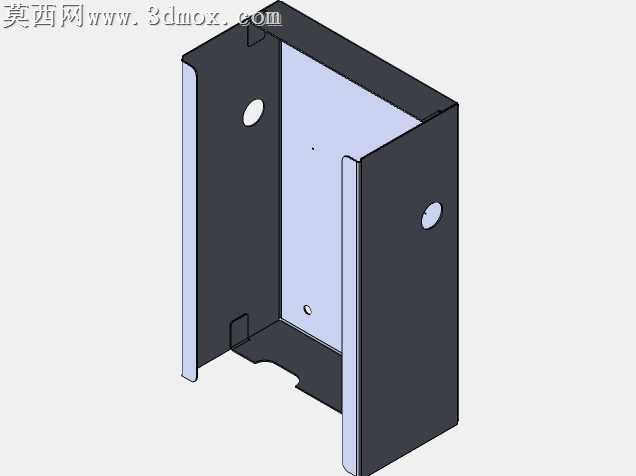

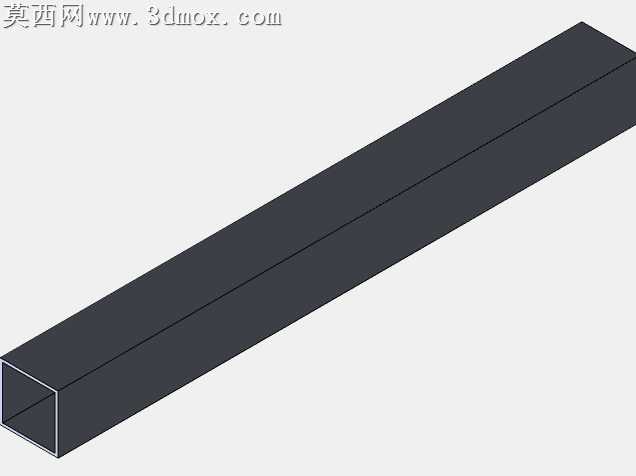

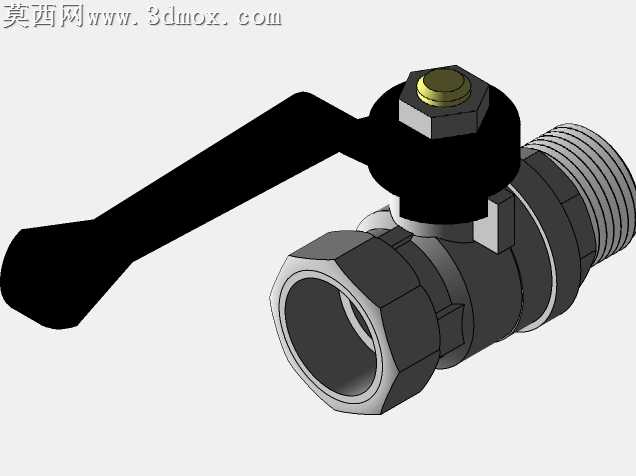

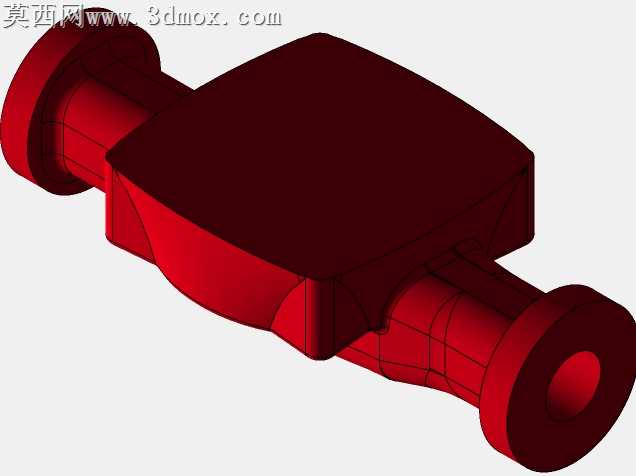

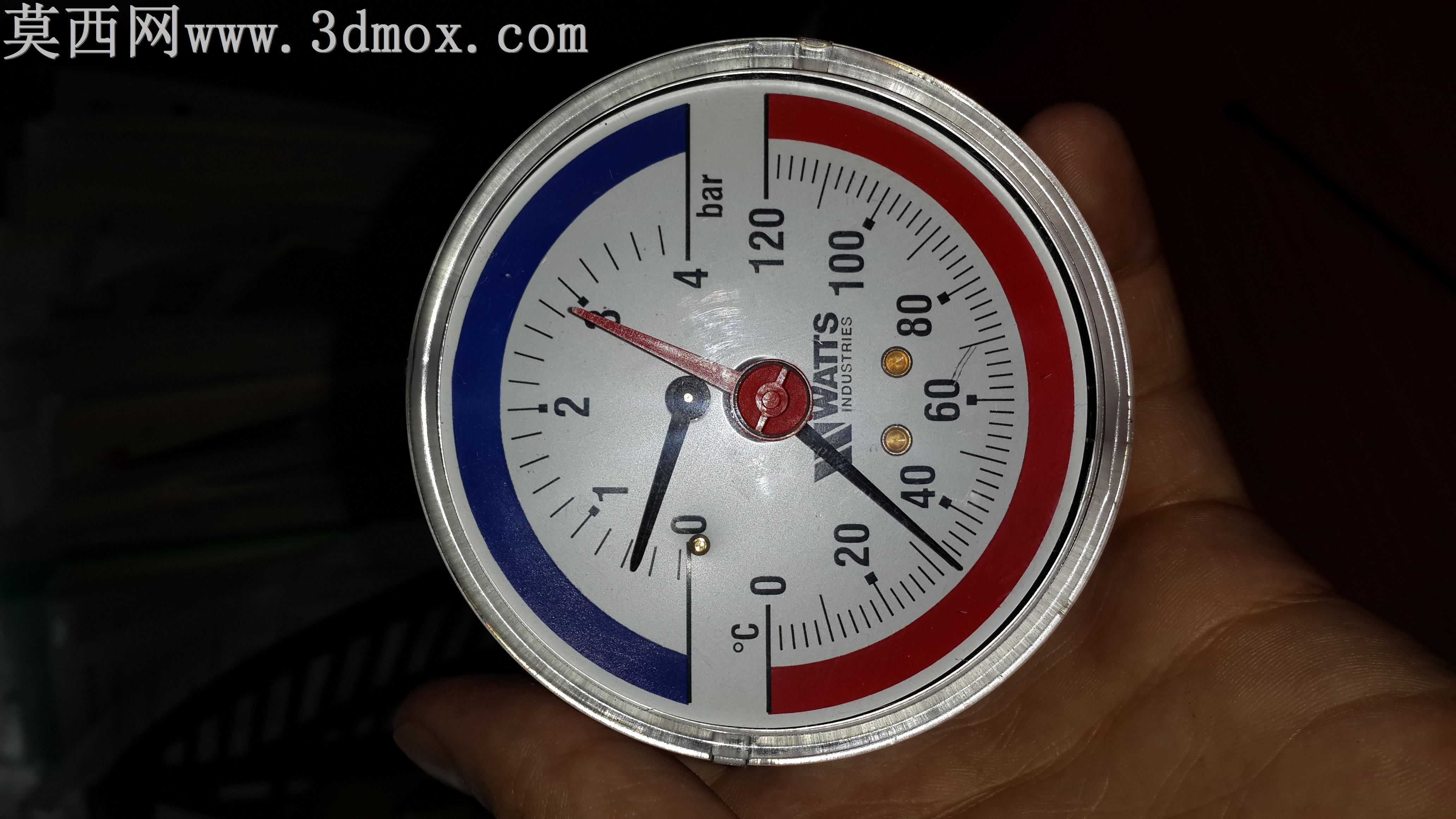

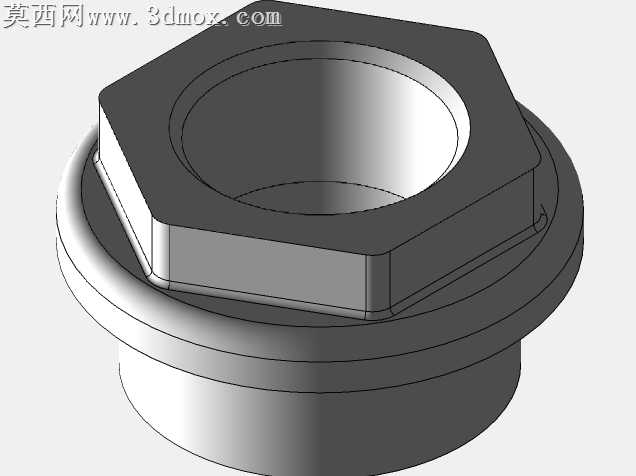

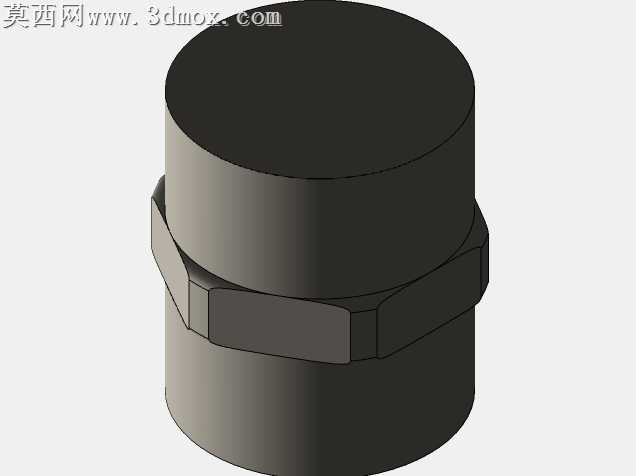

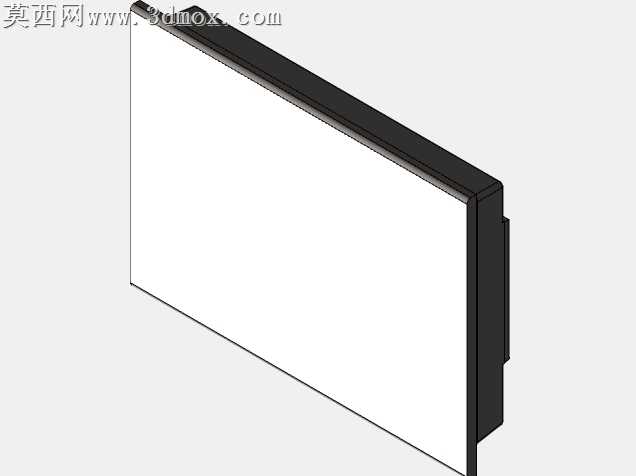

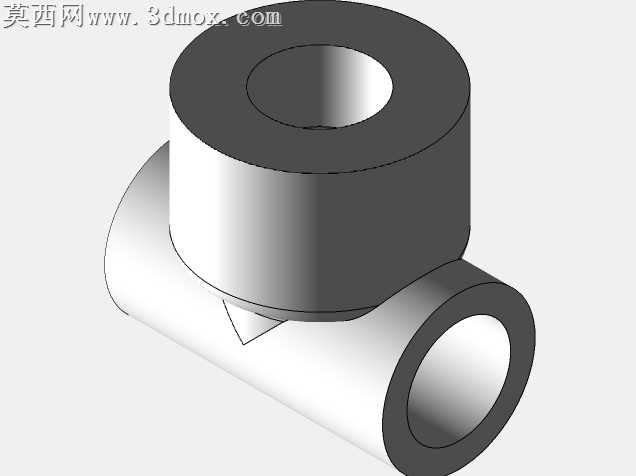

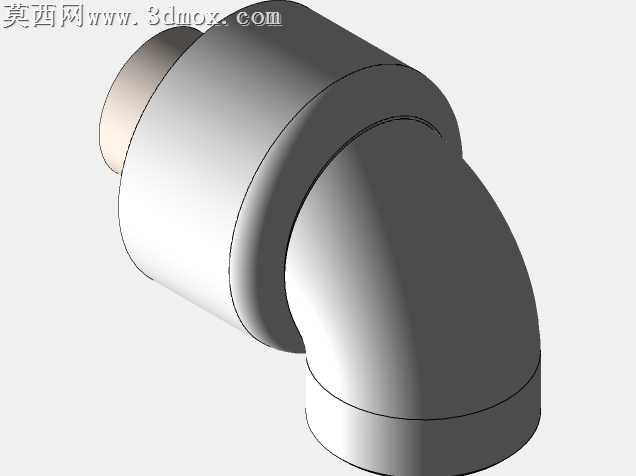

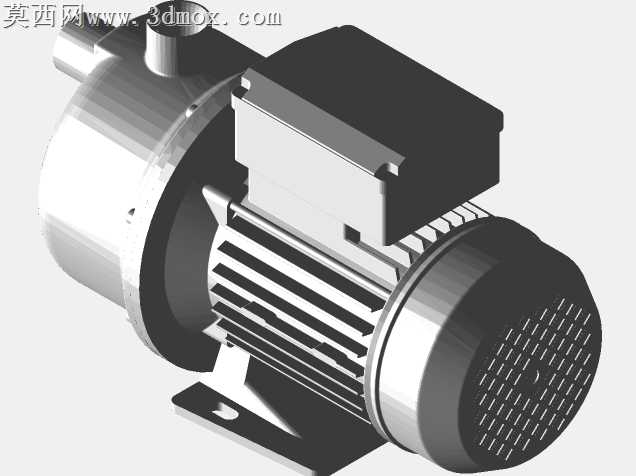

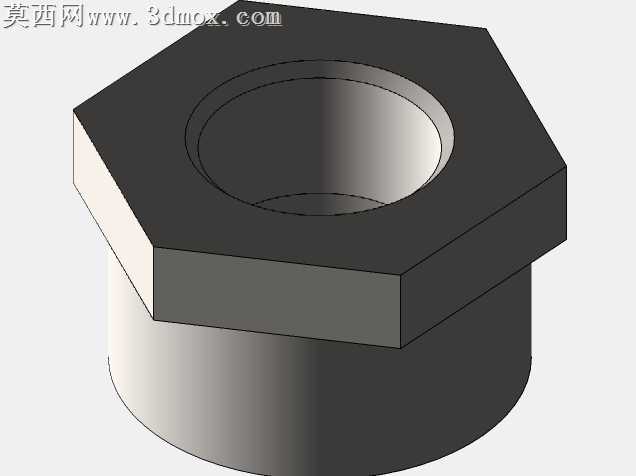

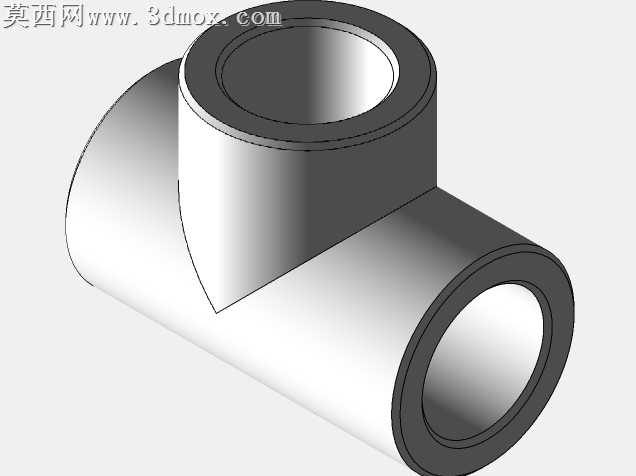

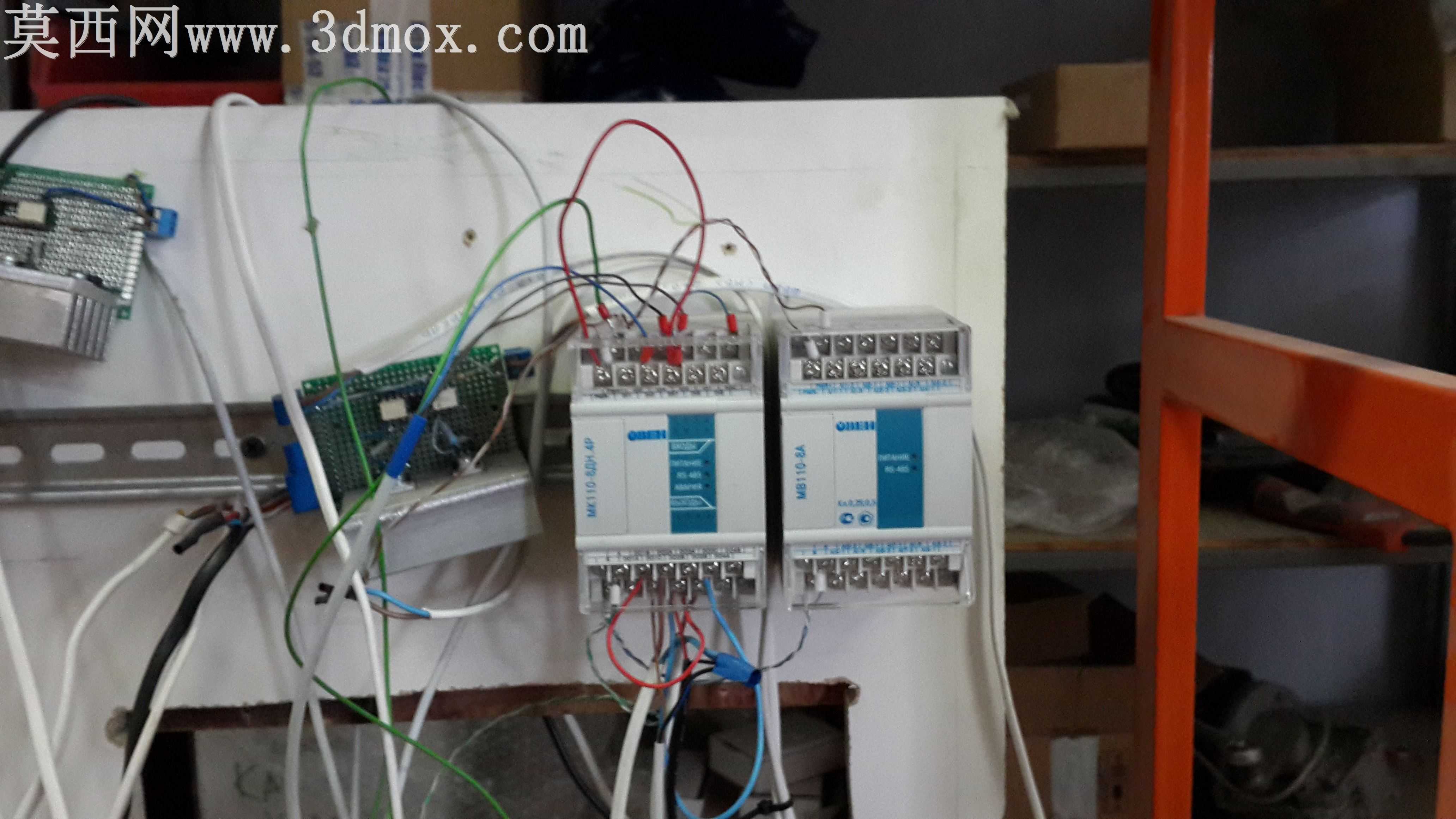

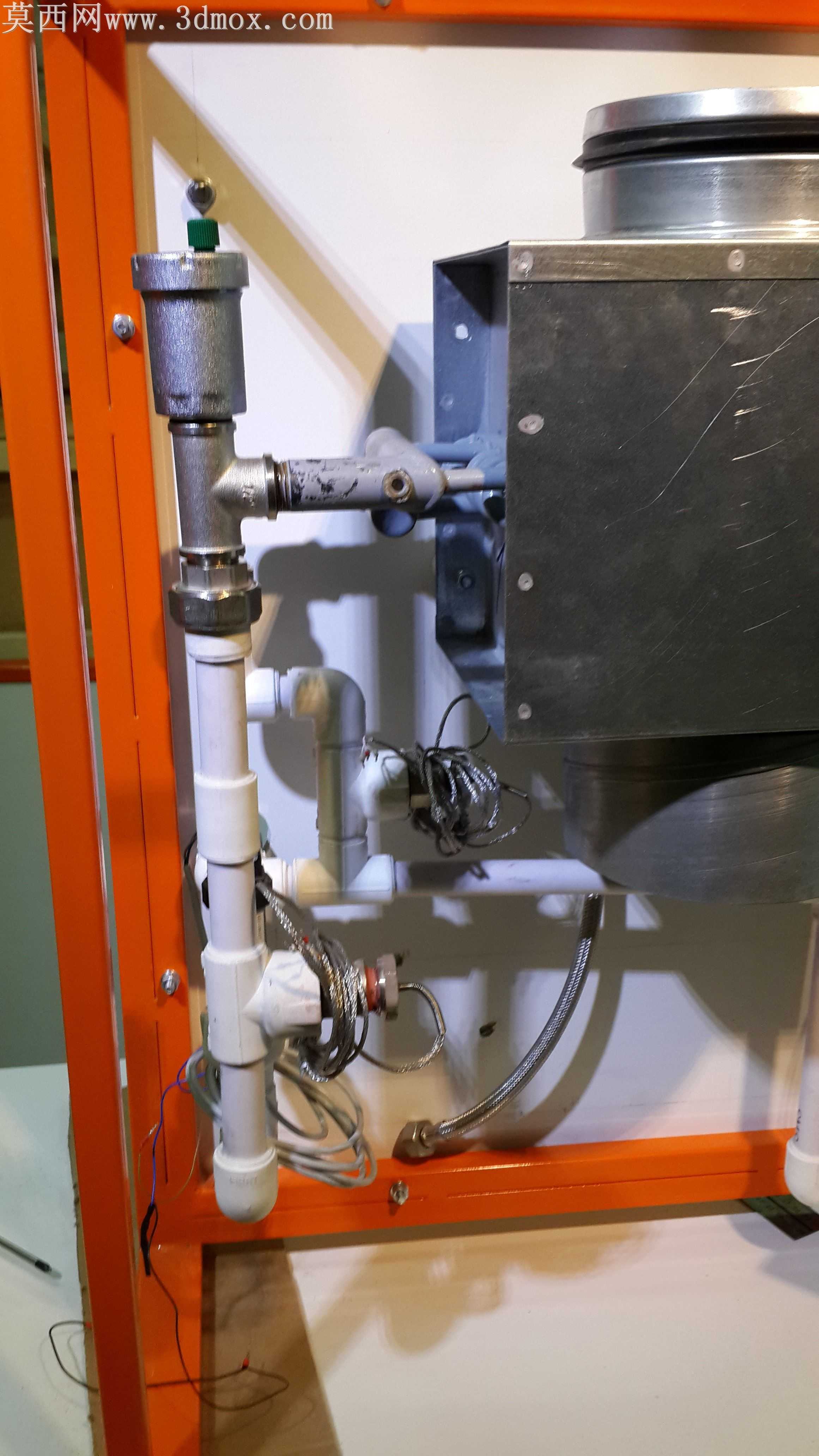

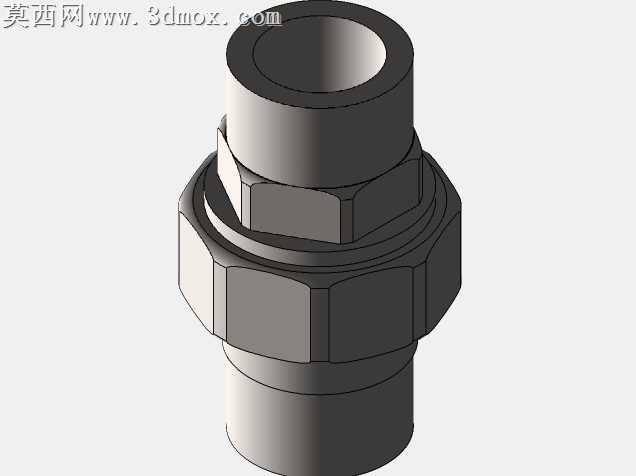

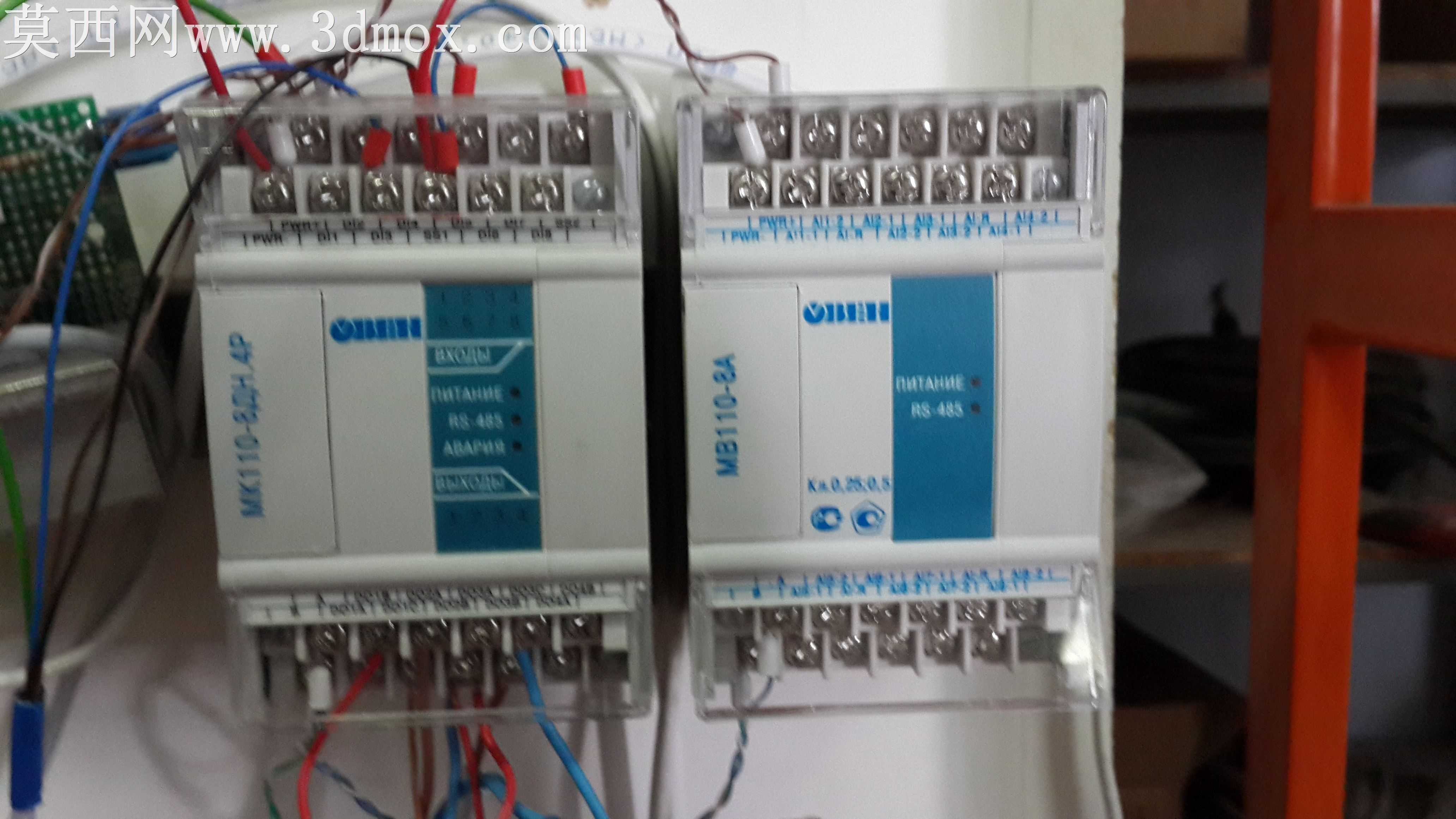

该三维模型为面向燃气锅炉运行教学场景设计的实训台装置，整体采用立式柜式框架结构建模，在三维软件中完成全参数化零件建模与总装配合，完整还原实训台的外部柜体、操作面板、内部管路、模拟动力部件、电气控制单元的全部结构细节。建模过程中对柜体框架采用标准化铝型材拼接结构设定，外部侧板赋予哑光棕褐色金属材质，操作面板区域采用浅灰蓝色哑光工程塑料材质，清晰区分不同功能区域的视觉属性。内部管路系统按照真实燃气锅炉房的介质流向完成布管建模，对不同通径的管道、弯头、三通、接头、阀门、仪表接口均做了等比例还原，管道赋予亮面金属镀铬材质，阀门手轮、泵体外壳分别赋予对应工程塑料与铸铁材质，区分不同零部件的材质质感。模型中设置的两台模拟泵体采用真实水泵的外观结构建模，还原泵体的接线盒、散热筋、进出口法兰结构，操作面板区域完整排布触摸屏、启停按钮、急停按钮、状态指示灯、电源开关等元件，每个元件都做了独立的结构建模与材质赋予，按钮采用红、绿、黑等区分功能的配色，指示灯赋予半透明透光材质，还原真实操作面板的视觉效果。设计思路上，该实训台规避真实燃气锅炉的安全风险，采用电锅炉与PID控制系统模拟燃气锅炉的全流程运行状态，建模时特意预留了工控机安装位、应急模式控制模块的安装空间，内部管路布局兼顾教学展示的可视性与结构合理性，将核心管路与部件布置在柜体正面可视区域，顶部设置散热格栅结构，底部设置支撑脚保证柜体放置稳定性，整体模型完成装配干涉检查，所有配合关系符合机械装配逻辑，渲染阶段采用等轴测视角展示，清晰呈现实训台的整体布局与内部结构细节，可用于教学演示、实训装置结构参考、相关教学设备的设计研发参考。
