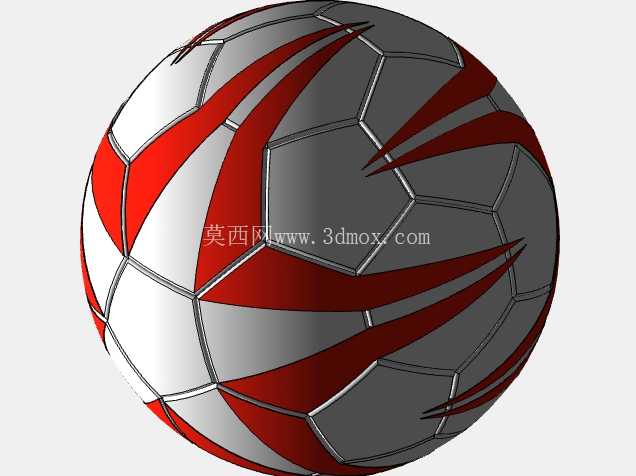

红灰拼色流线纹理足球结构设计

做这个足球模型的初衷，是日常做曲面建模练习时，想跳出常规工业零件的规整曲面逻辑，找一个兼顾曲面连续性、拼接精度、外观纹理表达的典型案例来练手。很多刚接触三维建模的工程师容易陷入一个误区，觉得球类建模就是画个球体贴个图就行，但实际落到工程层面，不管是做玩具类的硬质足球摆件、文创周边的足球造型衍生品，还是做充气足球的结构验证、展示用的足球道具，都需要把每一块拼接片的边界、曲面衔接、纹理凹凸做准，不能只靠视觉贴图糊弄。

从实际应用场景来说，这个模型的曲面拆分逻辑可以复用在很多领域：比如做体育用品展的展示道具时，需要等比例缩放的足球模型，拆分后的单片可以直接导出做激光切割或者3D打印拼装，不用重新拆面；做儿童玩具的硬质足球时，每一块拼接片的卡扣结构可以基于这个拆分边界来设计，保证拼合后整体球面的圆度误差控制在合理范围；甚至做工业设计里的球形旋钮、球形装饰件时，这种多片拼接的曲面处理思路也能直接借鉴，避免整片球面做纹理时出现曲面褶皱、纹理拉伸变形的问题。

设计过程中最先确定的是球面的基础基准，先以标准足球的公称直径为基础建立球形基准面，没有直接用传统足球的正六边形+正五边形拼接逻辑，而是调整了片块的轮廓走向，把红灰配色的区域做成流线型的爪状纹理，每一块片体的边界都做了G2连续的曲面过渡，避免拼接后出现棱线突兀的问题。很多人做这类曲面时容易忽略片体之间的间隙控制，实际如果要做实体加工，不管是注塑还是3D打印，每一片的拼接边界都要预留0.1-0.2mm的配合间隙，同时在片体内侧做定位止口，不然拼装的时候会出现错位，球面圆度达不到要求。

外形尺寸上参考了常规5号足球的直径参数，整体球面的轮廓度公差控制在0.5mm以内，所有片块的厚度统一设定为2.5mm，这个厚度不管是做硬质塑料摆件还是软质搪胶玩具都在合理的壁厚区间，不会出现注塑时的缩痕问题，也能保证拼装后的整体强度。安装边界这块，如果是做带底座的展示摆件，模型底部预留了直径10mm的平面安装位，可以直接和圆柱形底座做过盈配合或者粘接，不需要额外在球面上打孔破坏外观纹理；如果是做充气式的足球结构验证，片体的边缘可以直接延伸出热压封边的余量，不用重新调整曲面轮廓。

纹理处理上没有用贴图模拟红灰区域的分界，而是把每一块红色流线片都做了0.3mm的微凸处理，和灰色基底片形成细微的高度差，这样不管是做渲染展示还是实际加工出来，纹理的触感和视觉层次都比平面贴图真实很多。做曲面拆分的时候特意调整了每一块流线片的曲率，避免出现曲率突变的区域，不然加工的时候刀具路径会出现顿挫，3D打印的时候也容易在曲率突变处产生层纹，影响最终的表面质量。

实际建模过程中也踩过不少坑，最开始做流线片边界的时候，直接在球面上画样条曲线投影，结果投影后的曲线出现了局部曲率反向，导致生成的片体和球面基准之间有缝隙，后来改成先在基准平面上绘制流线轮廓，再用包覆命令映射到球面上，同时逐段检查曲线的曲率梳，保证每一段曲线的曲率变化都是平滑过渡的，才解决了片体缝隙的问题。另外片体拼接处的圆角处理也很关键，不能直接等半径倒圆角，因为球面不同位置的曲面法向是变化的，用变半径圆角顺着片体边界的走向调整圆角大小，才能让拼接处的过渡自然，不会出现圆角大小不一的视觉问题。

从结构设计的角度来说，这个模型的拆分逻辑也考虑了后续的修改便利性，每一块片体都是独立的参数化特征，如果要调整配色区域的形状，只需要修改对应的轮廓草图就能重新生成片体，不用整体重建模型；如果要更换纹理样式，比如把流线纹改成其他几何图案，也可以基于现有的球面基准直接替换片体轮廓，大幅减少重复建模的工作量。对于刚练习复杂曲面建模的工程师来说，这类球类建模是很好的练习载体，能锻炼曲面连续性控制、投影曲线修正、片体拼接精度把控的能力，这些能力在做汽车覆盖件、消费电子外壳、复杂注塑件的时候都是通用的核心技能。
