带检测功能microSD自弹式卡座结构设计

这款micro SD推送型卡座，是面向便携数码、工业嵌入式设备存储扩展场景开发的板载连接部件，日常在手持巡检终端、车载影音模组、小型物联网采集节点、消费类数码产品里都能见到它的身影，核心作用是为设备提供可插拔的micro SD（TF）卡安装载体，同时集成卡在位检测功能，避免设备在存储卡未插稳、意外脱落时出现读写异常、数据丢包的问题。

从实际使用逻辑出发，这类推送式（Push-Push）结构的卡座，相比翻盖式、直插式结构更适合紧凑的设备内部空间，用户插卡时只需将卡对准卡槽推入，听到卡扣锁止的脆响即完成安装，卡体完全没入卡座内部不会突出设备外壳表面；取卡时再次向内按压存储卡，内部锁止机构就会自动将卡弹出一段距离，方便用户直接取出，全程不需要额外的卡针辅助，操作逻辑符合大众日常使用习惯，也能减少翻盖结构长期使用后盖板断裂、卡扣松脱的失效风险。

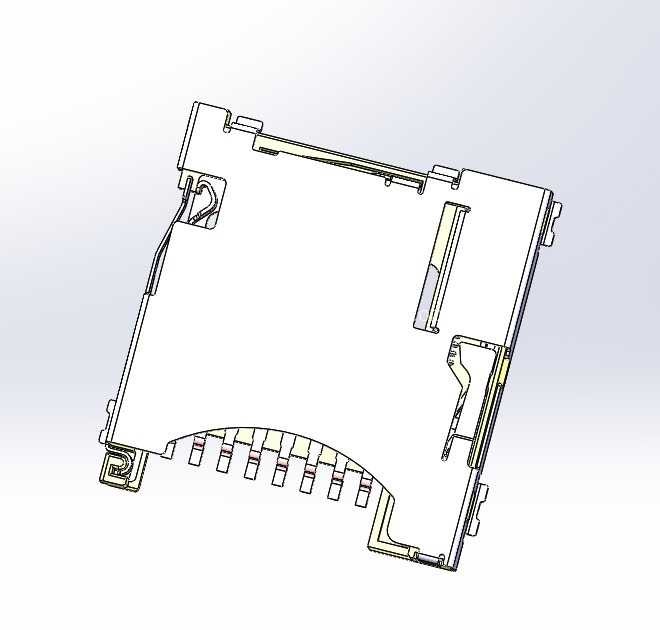

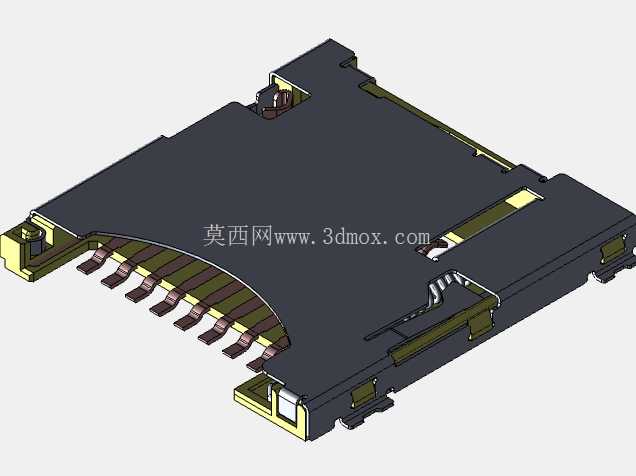

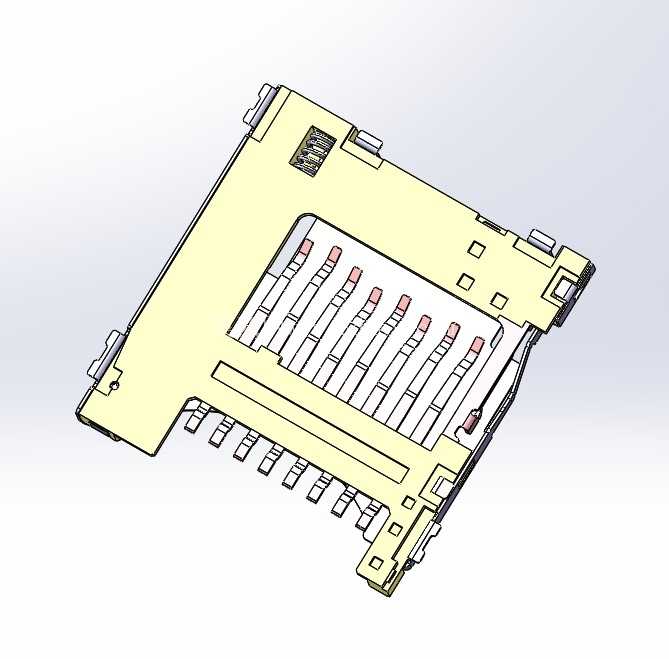

结构设计层面，这款卡座的金属外壳采用0.2mm厚度的镀镍锡磷青铜板材冲压成型，外壳侧边预留的多个焊盘引脚，在SMT回流焊过程中可以和PCB板形成牢固的焊接连接，既可以屏蔽外部电磁信号对存储卡读写过程的干扰，也能为内部的塑胶基座、接触端子提供结构防护，避免设备组装、跌落过程中卡座出现形变。内部的塑胶基座采用耐高温LCP材质注塑成型，能够耐受SMT焊接时的260℃高温不会出现融胶、形变，基座上排布的8个接触端子采用镀金铜合金材质，每个端子都设计了独立的弹性悬臂结构，当存储卡插入到位后，端子触点会和存储卡表面的金片形成稳定的接触压力，接触电阻控制在50mΩ以内，保证高速数据传输过程中不会出现接触不良、信号中断的问题。

集成的卡检测功能是这款卡座的核心设计点，在卡座侧边独立设置了一个检测弹片端子，当存储卡未插入时，检测弹片和接地端子处于断开状态，设备主控芯片可以通过电平信号识别到无卡状态，不会启动存储读写流程；当存储卡插入到位后，卡体侧边会推动检测弹片和接地端子导通，主控识别到卡在位信号后才会激活存储读写模块，同时在卡出现松动、意外脱出时，检测端子会第一时间断开信号，主控可以及时停止数据写入，避免文件系统损坏、存储数据丢失的问题，这一设计在工业级数据采集设备中尤为重要，很多户外工况下设备振动较大，普通无检测功能的卡座很容易因为卡体微位移出现数据损坏。

安装边界方面，这款卡座采用标准SMT表贴封装，整体外形长度控制在14.2mm，宽度12.8mm，整体组装高度1.85mm，属于超薄型板载连接器，焊盘排布完全符合行业通用的micro SD卡座封装规范，设计人员在PCB Layout时不需要单独定制封装，可以直接替换同规格的其他品牌卡座，降低设计迭代的成本。卡座的插卡入口处设计了导向倒角，即使存储卡存在±0.1mm的插入位置偏差，也能顺着倒角顺利滑入卡槽，不会出现卡滞、顶坏内部端子的问题；卡座内部还设计了防反插结构，当存储卡方向插反时，卡体无法推入到锁止位置，从结构上避免用户反插卡导致的端子变形、卡体损坏。

从长期可靠性角度出发，这款卡座的锁止机构采用金属凸轮+弹簧的结构设计，循环插拔寿命可以达到10000次以上，接触端子的镀金层厚度达到0.76μm，在高温高湿、盐雾环境下也不会出现氧化锈蚀导致的接触失效，完全满足消费类电子3-5年的使用寿命要求，也能适配部分工业场景下的长期使用需求。在结构建模过程中，所有的零件配合间隙都按照冲压件、注塑件的公差带进行了预留，金属冲压件的折弯回弹量、塑胶件的成型收缩率都在模型中做了补偿，开模生产时不需要进行大规模的修模调整，能够有效缩短产品的量产导入周期。
