IP67级防水6pinType-C板端连接器结构

这款6pin规格的Type-C防水连接座，核心适配对防护等级有硬性要求的电子设备互连场景，常见于户外手持终端、工业检测仪器、车载外接接口、潮湿环境下的小型工控设备这类需要频繁插拔同时要抵御水汽、粉尘侵入的设备端，作为板载信号与电源传输的物理接口存在。从实际使用需求出发，该接口的防护等级达到IP67，意味着装配完成后可以完全阻隔粉尘进入接口内部，同时能承受常温下1米水深30分钟浸泡不出现内部电路导通失效的问题，交付配套时附带的O型密封圈是实现防水性能的核心结构件，装配时密封圈会被压紧在连接器壳体与设备安装面板之间，填充所有装配间隙，阻断水汽、粉尘沿装配缝隙进入设备内部的路径。

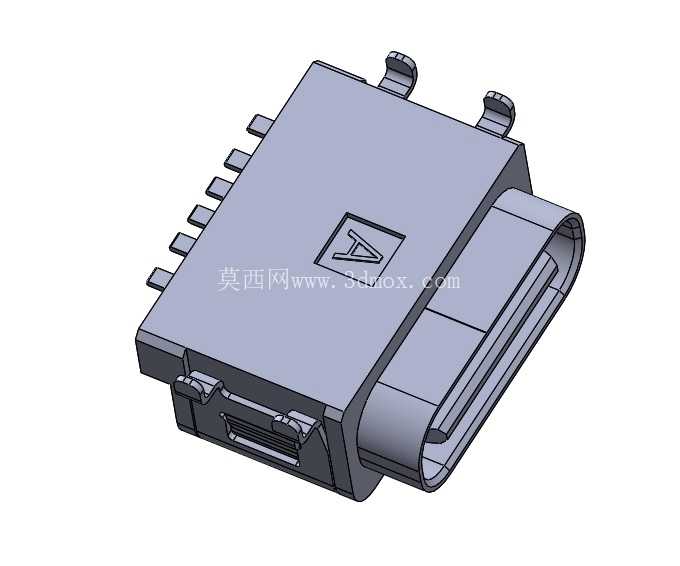

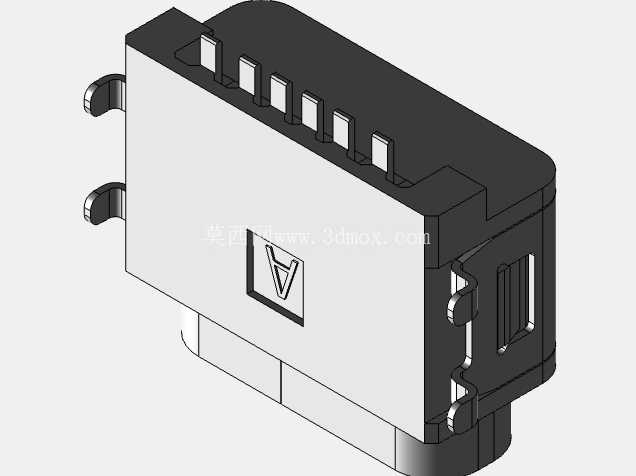

从结构设计逻辑来看，这款连接器采用卧式板端贴装的结构形态，两侧设置的固定焊脚是为了在SMT回流焊过程中提供足够的结构定位强度，避免插拔过程中连接器受侧向力出现焊盘脱落、接口移位的问题；6pin的引脚配置刚好覆盖USB2.0信号传输与基础供电的功能需求，没有冗余引脚设计，在满足基础数据传输、小功率供电的前提下，尽可能压缩了连接器的整体体积，适配内部空间局促的小型便携设备。接口的插拔导向结构做了圆角过渡处理，公头插入时可以自动导正位置，不会出现插偏顶坏内部接触弹片的问题，接触弹片采用耐疲劳的铜合金基材设计，能保证数千次插拔后仍保持稳定的接触压力，避免接触电阻过大导致的供电压降、信号丢包问题。

从安装边界来看，这款连接器属于沉板式安装结构，装配后接口端面与设备外壳表面基本齐平，不会突出外壳过多影响设备整体外观与握持手感；壳体侧面的密封槽尺寸与配套O型圈完全匹配，安装时不需要额外打胶即可实现密封效果，能简化生产装配工序，减少人工点胶带来的一致性差问题。连接器的金属外壳除了提供结构支撑与安装定位之外，还能起到电磁屏蔽的作用，减少外部电磁干扰对接口传输信号的影响，同时也能屏蔽内部信号向外辐射，满足消费电子、工业设备的电磁兼容性要求。在实际选型应用中，这类防水Type-C接口可以替代传统的非防水Type-C座，不需要大幅修改设备内部的PCB布局，只需要在设备外壳上对应位置开出匹配的安装孔，预留密封圈的压缩空间即可完成适配，对于需要升级设备防护性能的迭代产品来说，改造成本相对较低。接口内部的绝缘基座采用耐高温的工程塑料材质，可以承受SMT焊接时的高温环境，不会出现高温变形导致引脚位置偏移、接触件错位的问题，焊接后引脚的共面度控制在贴装工艺要求范围内，能适配常规的SMT生产线批量焊接，不需要额外调整焊接工艺参数。
