80A双孔储能车载大电流接插件

做车载储能系统的结构设计快八年，经手的高压接插件选型和配套结构建模少说也有上百套，这次拿到的80A双芯插座模型，刚好踩中了当下储能PACK、车载辅助供电系统的选型痛点。先从实际应用场景说，这类接插件目前主要用在两个核心场景：一是户用储能机的直流输出端，用来连接储能电池包与逆变模块，二是商用车、特种作业车辆的车载供电回路，比如车载储能电源外接用电设备、车载双电池组的并联导通，部分低速电动作业车的动力回路也会选用同规格接插件，核心需求就是承载80A持续电流时不出现过热、接触不良的问题。

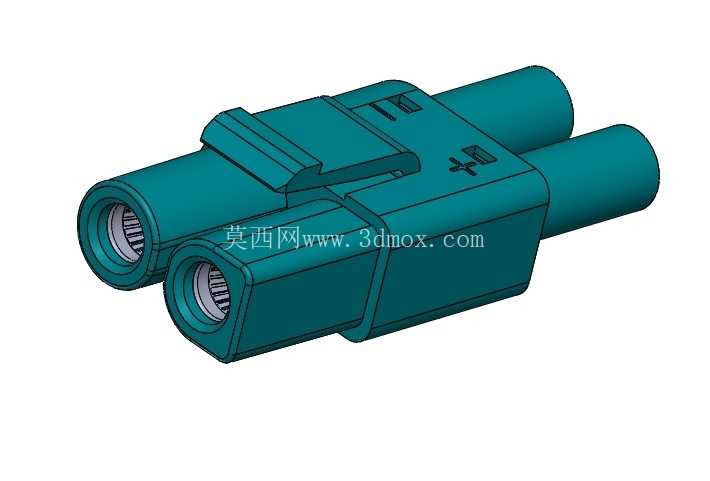

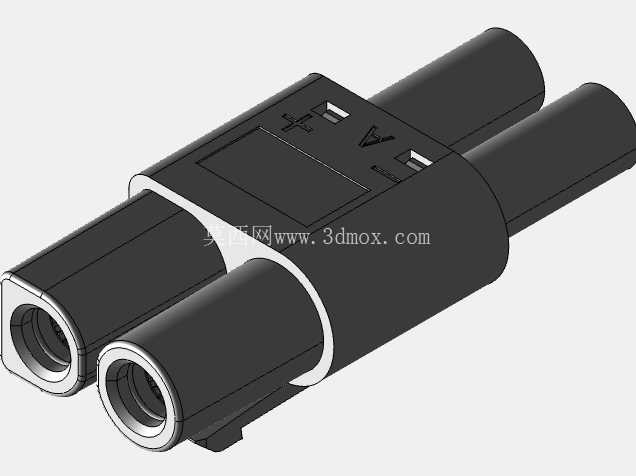

从功能特性来看，这款双孔插座采用平行双芯布局，正负极插孔做了明确的极性标识，插孔内部采用冠簧接触结构，能保证插合后接触面积足够大，降低接触电阻，避免大电流工况下的温升超标。外壳采用一体化注塑成型的硬质绝缘材质，表面做了防滑的加强筋结构，既可以提升插拔时的握持摩擦力，也能增强外壳的结构强度，在车载振动工况下不会出现外壳开裂的问题。插合端做了导向倒角，公头插入时不需要精准对位就能顺利滑入插孔，能减少现场装配时的对位难度，适合产线快速装配和后期运维插拔操作。

聊到设计思路，这款接插件的结构设计完全围绕大电流载流和车载/储能场景的可靠性展开。首先是插孔的中心距设计，两个插孔的间距留足了绝缘爬电距离，即使在高湿、凝露的户外储能场景下，也不会出现极间打火、爬电击穿的问题。外壳尾部的线缆入口做了阶梯式的密封槽结构，后续装配时可以搭配对应线径的防水密封圈，实现IP65级别的尾部防护，避免雨水、灰尘从线缆衔接处进入接插件内部。外壳顶部的卡扣结构是和配套公头做的互锁设计，插合到位后卡扣会自动卡入公头的卡槽，车辆行驶过程中的持续振动不会导致接插件松脱，需要拆卸时只需要按压卡扣解锁部位就能顺利拔出，不需要额外工具。

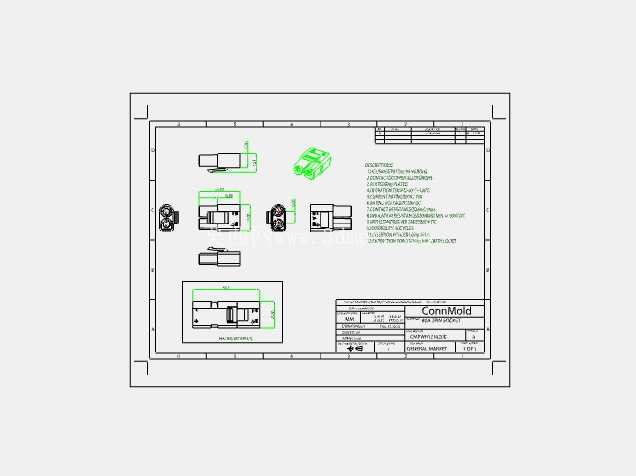

再说到外形尺寸和安装边界，这款接插件的整体外形为长方体加双圆柱插合端的结构，总长度控制在适配16平方毫米多股铜芯线缆的压接需求，安装时不需要预留过大的操作空间，在储能PACK内部的狭小安装空间里也能顺利布置。插合端的圆柱外径做了统一的公差控制，和配套公头的配合间隙控制在0.1毫米以内，既不会因为间隙过大导致插合松动，也不会因为间隙过小导致插拔力过大影响操作体验。安装固定方式可以选择法兰盘螺丝固定，也可以直接采用卡扣式卡在设备面板的预留开孔上，两种安装方式的开孔尺寸在建模时都做了预留，结构设计人员在做设备面板开孔时只需要按照模型给出的安装边界绘制开孔图即可，不需要反复核对接插件的安装尺寸。另外接插件的外壳棱角都做了R2以上的圆角处理，装配时不会划伤操作人员的手部，也不会刮伤配套的线缆绝缘层，避免长期使用过程中线缆绝缘层破损导致的短路风险。

从建模细节来看，这款模型把接插件内部的冠簧结构、极性标识、卡扣细节、尾部密封槽都做了完整还原，结构设计人员在做整机装配干涉检查时，可以直接调用模型进行装配模拟，不需要再对接插件模型做二次简化处理。尤其是插孔内部的冠簧结构，建模时还原了簧片的倾斜角度和接触点位，在做载流仿真时可以直接提取接触面积参数，仿真结果更贴近实际使用工况。另外外壳表面的加强筋布局也完全按照实际产品建模，在做结构强度仿真时，可以准确模拟外壳在受到侧向挤压力时的形变情况，提前评估接插件在设备内部的安装可靠性，避免后期样机测试时出现外壳受压变形导致的接触不良问题。
