ML616贴片式纽扣电池连接器固定座结构

这类纽扣电池固定连接座，是低功耗便携电子设备里的基础供电连接件，日常接触的便携数据采集终端、低功耗蓝牙传感模块、嵌入式工控计时板卡、民用消费类数码小设备的RTC实时时钟供电回路里，都能见到同结构件的身影，核心作用是给ML616规格的可充电纽扣电池提供稳定的机械固定与可靠的电气连接，避免设备在运输、使用过程中受振动、冲击影响出现电池移位、接触瞬断的问题，保障掉电状态下的计时、参数存储功能持续运行。

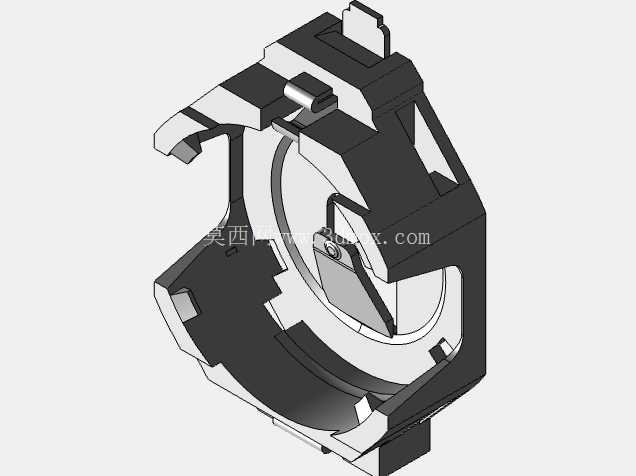

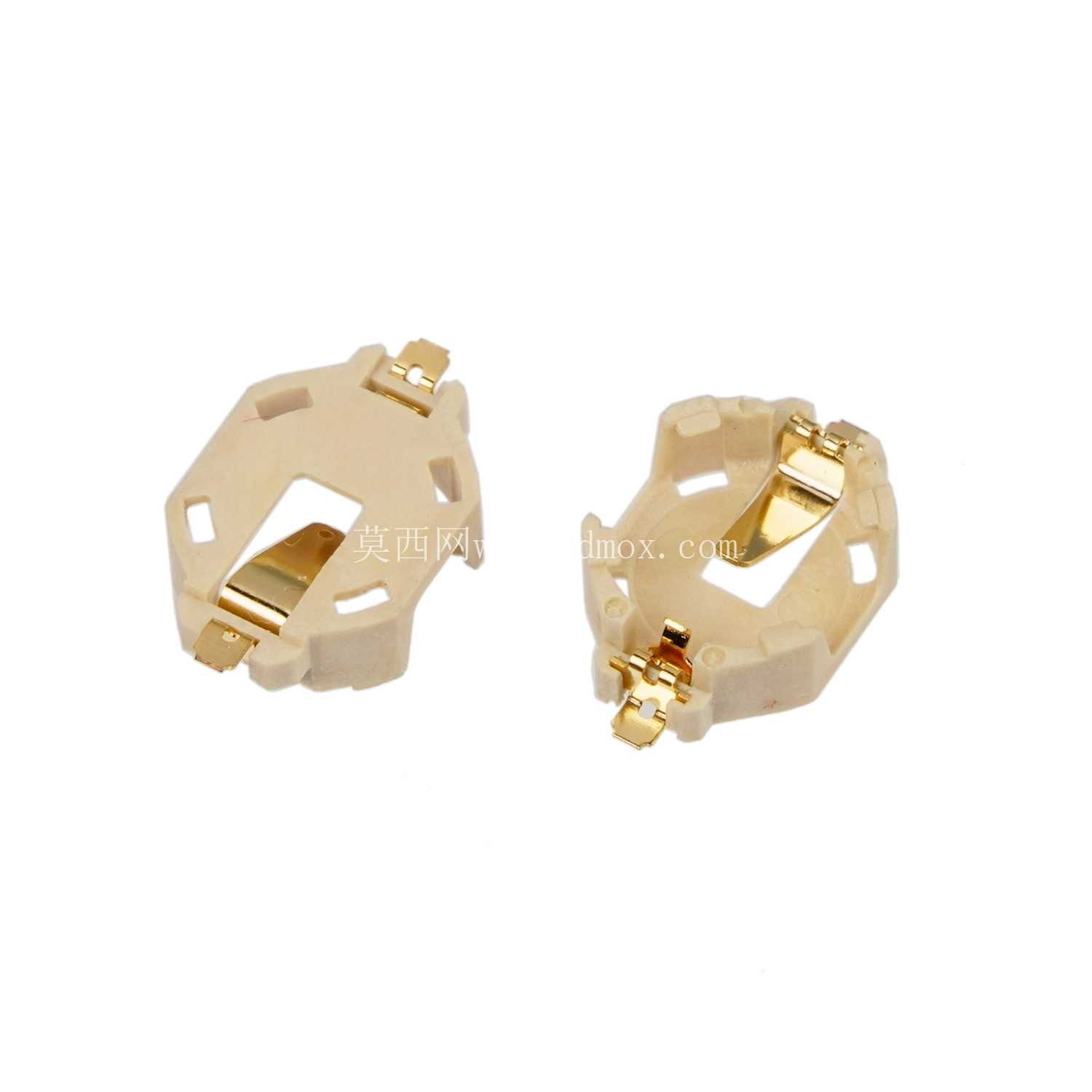

从结构设计逻辑来看，整个座体采用耐高温绝缘工程塑料作为基座主体，这类材质可以满足常规SMT回流焊的温度耐受要求，不需要额外的后道组装工序，能够随PCB板一同过炉完成焊接，大幅提升产线组装效率。基座的外形采用近似八边形的切边轮廓，切边设计一方面是为了在PCB布局时给周边的阻容件预留足够的安全间距，避免出现元件干涉，另一方面也能在自动化贴装时给视觉定位系统提供清晰的轮廓识别特征，降低吸嘴取料、贴装的抛料率。基座中部开设的方形镂空区域，是电池的核心容纳位，镂空尺寸严格匹配ML616电池的外径与厚度公差，电池装入后周向有四个均匀分布的塑料卡爪做径向限位，卡爪的倒扣深度经过反复校核，既可以保证电池装入后不会从基座内松脱，又不会因为倒扣量过大导致用户更换电池时需要施加过大的力，甚至掰断塑料卡爪。

接触导电部分采用弹性铜合金材质，表面做镀金处理，接触区的弹片采用悬臂梁式结构，弹片的预压行程经过精准计算，当电池压入到位后，弹片的正压力可以稳定维持在接触电阻要求的阈值以上，即使设备承受10-2000Hz的随机振动测试，接触电阻也不会出现跳变，避免出现供电瞬断。焊接端的引脚采用平贴式焊盘设计，引脚伸出基座的长度与宽度匹配常规SMT焊盘的设计规范，焊盘位置做了加宽处理，一方面可以提升焊接后的结合强度，避免受外力拉扯时引脚从焊盘上脱落，另一方面也能在过炉焊接时让锡膏更好地浸润，减少虚焊、立碑等焊接不良问题。两个接触弹片分别对应电池的正负极，弹片的位置做了防呆设计，反向装入电池时会被塑料定位筋挡住，无法完全卡入基座，从结构上避免电池装反导致的电路短路问题。

从安装边界来看，整个座体贴装到PCB表面后的总高度控制在极低的范围内，不会占用过多的板上垂直空间，适合对设备厚度有严格要求的便携类产品。基座底部做了微凸的支撑点，贴装时支撑点与PCB表面接触，可以让整个座体保持水平，避免过炉时因为锡膏厚度不均导致座体倾斜。周向的定位缺口可以和PCB上的丝印框一一对应，方便产线人员做目检确认贴装方向是否正确。在实际选型应用时，需要注意该座体仅适配ML616规格的纽扣电池，不能混用其他厚度、直径的纽扣电池，否则会出现卡接不牢或者接触不良的问题；布局时要在电池座周边预留至少1mm的操作空间，方便后续维护时用绝缘撬棒取出电池，避免周边元件过高挡住电池取放路径。另外，接触弹片的镀金层厚度满足常规民用电子产品的耐盐雾要求，在普通室内环境下长期使用不会出现氧化导致的接触不良问题，焊接时要注意控制回流焊的温度曲线，避免温度过高导致塑料基座变形，影响卡接精度与弹片的位置度。
