简易小型金属加工车床结构设计

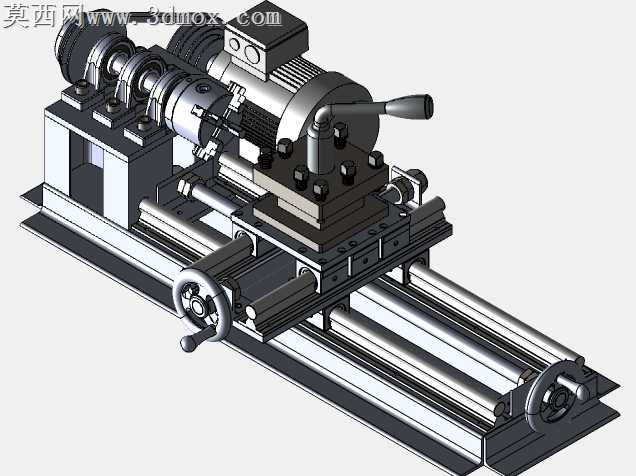

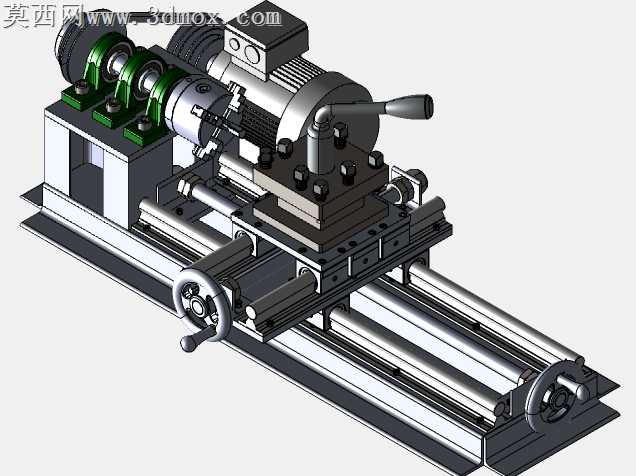

本作品为简易小型金属车床的三维结构设计，整体采用台式紧凑布局设计，在三维建模过程中严格遵循机械加工设备的设计规范，对车床的核心功能模块进行了完整的参数化建模，完整还原了小型金属车床的全部运动与功能结构。建模阶段从床身基础部件开始搭建，床身采用平行导轨式结构设计，为溜板、尾座等移动部件提供高精度的运动导向基础，导轨部分做了等距平行度的结构约束，保证后续进给运动的平稳性。主轴箱模块建模时还原了多级传动的轴系结构，包含主轴、支撑轴承、传动带轮、变速调节机构，清晰呈现了动力从电机传递到主轴的传动路径，主轴端部设计有卡盘安装结构，可实现工件的装夹定位。进给溜板部分做了分层结构设计，包含床鞍、中滑板、小滑板与刀架四个层级，各层之间通过丝杠导轨实现垂直方向的进给运动，刀架部分设计为可旋转的多工位装刀结构，可同时安装多把加工刀具，手动操作手轮的结构细节完整还原，包含手轮轮缘、手柄、刻度盘的细节结构，可直观呈现手动进给的操作逻辑。尾座模块建模时还原了套筒伸缩锁紧结构，可配合主轴实现长轴类工件的顶紧装夹，尾座整体可沿床身导轨滑动调整位置，适配不同长度的工件加工需求。动力部分采用卧式电机安装布局，电机通过带传动与主轴箱连接，电机安装座设计有位置调节结构，可实现传动带的张紧度调整。渲染阶段采用金属材质为主的材质分配方案，床身、导轨等铸铁部件赋予哑光灰铸铁材质，轴类、丝杠、手轮等加工件赋予亮面金属材质，手柄、操作件赋予防滑深色非金属材质，通过光影渲染清晰区分不同部件的材质属性与结构边界，整体装配约束完全按照实际设备的装配关系设置，各运动部件之间保留了合理的运动间隙，可直观呈现车床各部分的运动逻辑与装配关系，完整展现了小型金属车床从动力输入、工件装夹、刀具进给、尾座支撑的全流程功能结构，设计上兼顾了简易设备的结构简洁性与金属加工所需的结构刚性，适合小型零件的车削加工作业场景。
