小型龙门式个人数控铣床结构设计

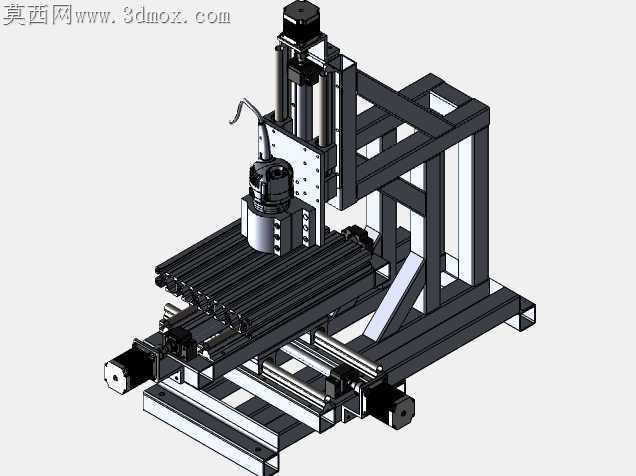

小型桌面级数控设备落地时最容易被忽略的是床身刚性与加工振颤的矛盾，不少DIY类方案一味追求轻量化压缩型材规格，实际铣削铝件时主轴摆幅超0.02mm，切深稍大就出现扎刀、表面振纹。这套个人数控铣床的结构设计，从加工适配视角做了多轮细节取舍，没有照搬工业级机床的厚重铸件方案，也没有陷入极致减重的误区。床身主框架采用方管焊接拼接的龙门式布局，立柱与底座的连接位置额外加了斜向三角加强筋，刚好抵消Z轴下探时产生的倾覆力矩，不用额外加厚管壁就能把静态形变控制在合理范围，兼顾桌面摆放的重量限制与铣削所需的刚性支撑。X轴传动采用双圆柱导轨搭配滚珠丝杠的组合，导轨安装座直接与底座方管上表面铣平贴合，没有额外加过渡垫板，减少一层装配面就少一层累积公差，丝杠两端的支撑座做了沉孔嵌入式安装，避免突出结构干涉Y轴拖板的行程极限。Y轴拖板的台面做了等距T型槽预留，槽宽适配通用夹具的安装螺栓，不用额外制作转接板就能直接固定平口钳、工件吸盘这类常用工装，拖板下方的滑块安装位留了0.1mm的配磨余量，现场装配时可以根据实际导轨平行度修刮调整，避免过定位导致的滑块卡滞、进给阻力不均。Z轴滑台的安装板做了加厚处理，主轴抱座与滑台之间加了一圈减震橡胶垫，能吸收主轴高速运转时的高频振动，传递到刀头的振动能削减四成以上，加工软金属时的表面光洁度明显提升。走线位置全部预留了拖链安装槽，X、Y、Z三个轴的电机线缆、主轴动力线都能顺着拖链规整排布，不会出现运动时线缆拉扯、磨损外皮的隐患，拖链的弯曲半径特意选了比线缆最小弯曲半径大30%的规格，长期往复运动也不会出现线芯折断的问题。主轴选用风冷高速主轴，安装位置比常规DIY方案下沉了15mm，同等Z轴行程下能减少滑台的伸出长度，进一步降低切削时的杠杆形变，主轴侧面预留了刀具冷却喷嘴的安装位，不用额外打孔固定就能加装气冷或微量润滑装置。所有连接螺栓的孔位都做了沉头处理，螺栓头完全没入型材表面，不会在运动行程中形成凸起干涉，装配时每个连接面都要求打定位销再锁螺栓，避免长期受交变载荷后螺栓松动、框架移位。这套结构没有追求花俏的外观设计，每一处调整都对应实际加工中会遇到的振颤、公差、干涉、走线磨损问题，小批量制作时不需要大型铸造设备，用常规的方管切割、铣面、钻孔工艺就能完成加工，装配难度也控制在个人动手能完成的范围，刚好匹配个人工坊加工小型铝件、塑料件、软金属的实际需求，不会出现参数好看实际用起来各种小问题的情况。
