40000升立式工业储料储罐三维设计

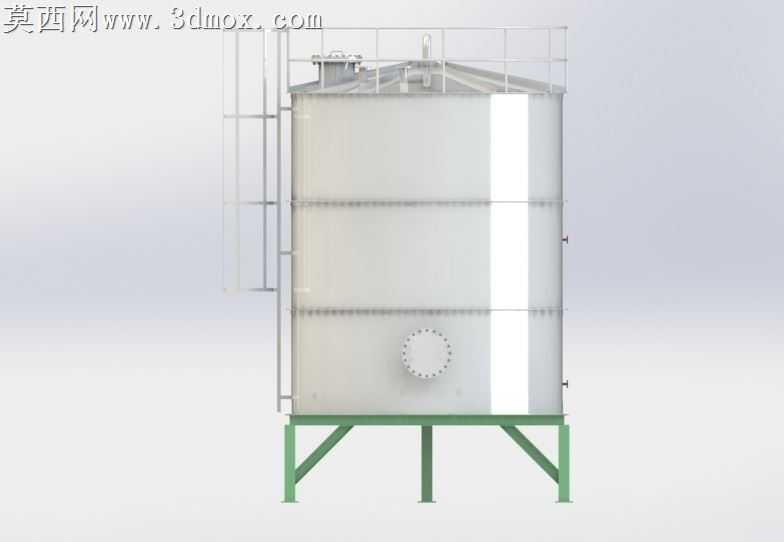

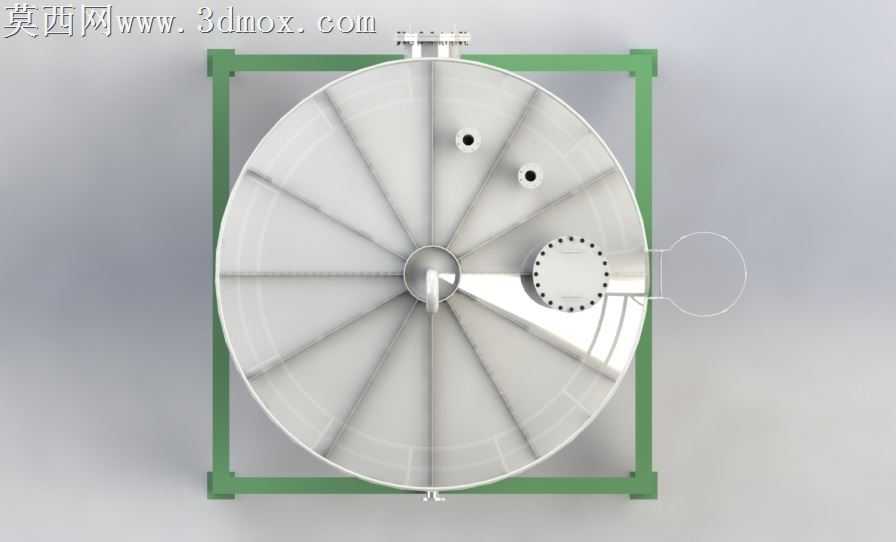

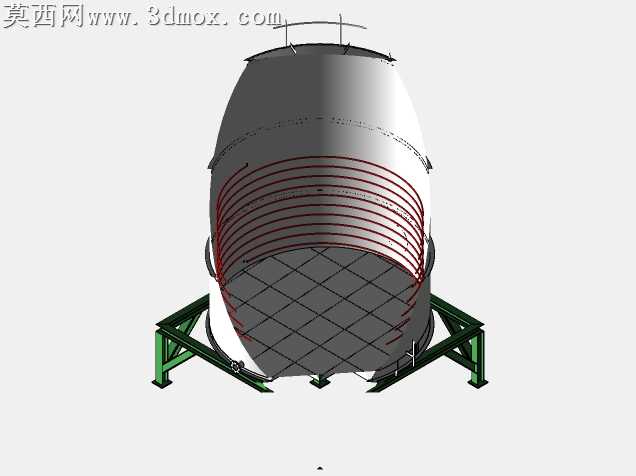

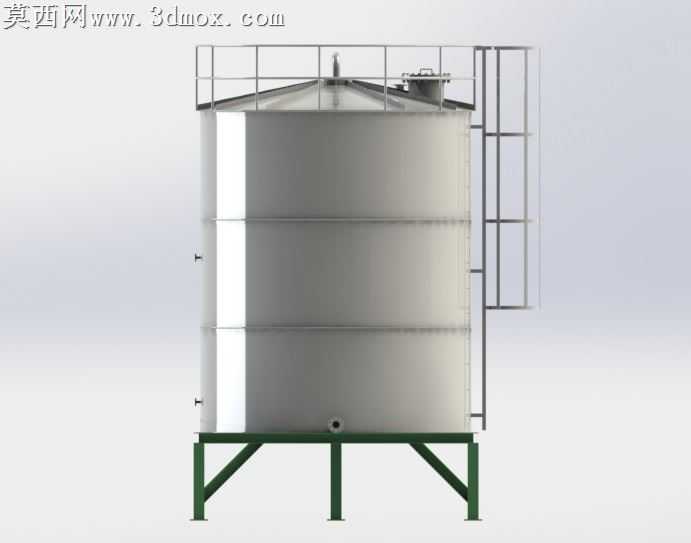

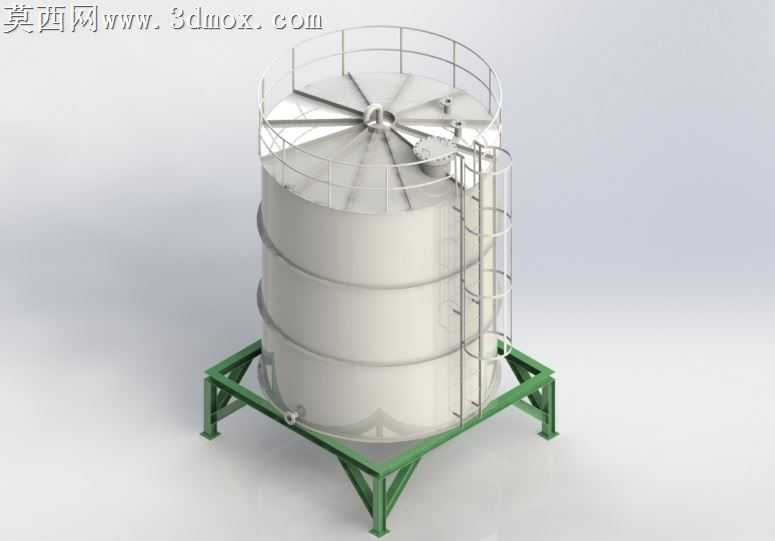

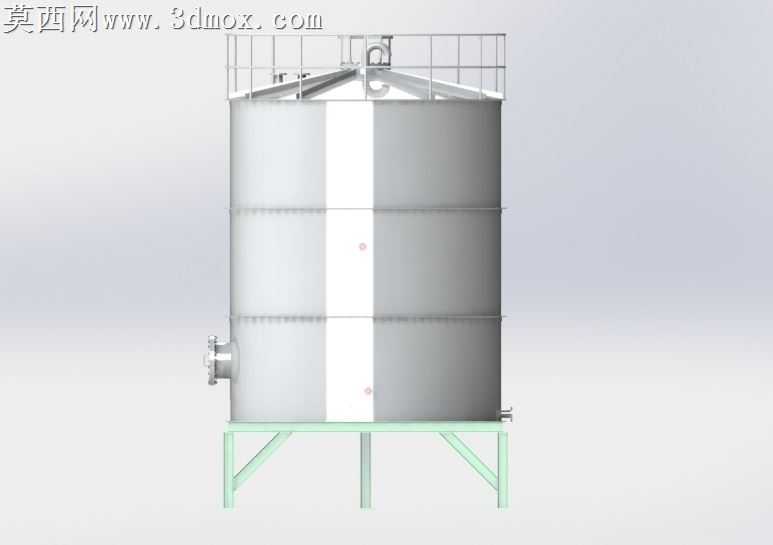

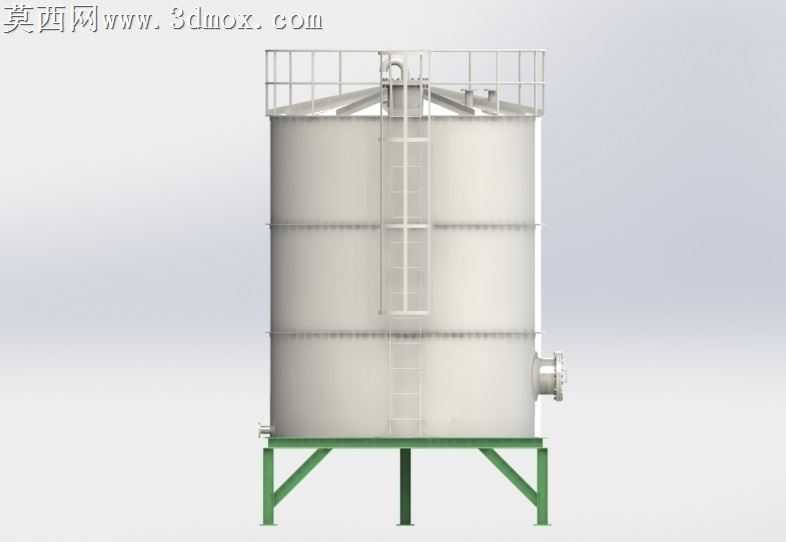

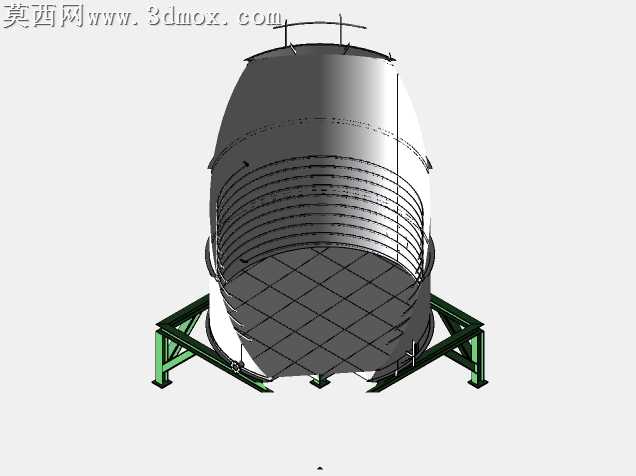

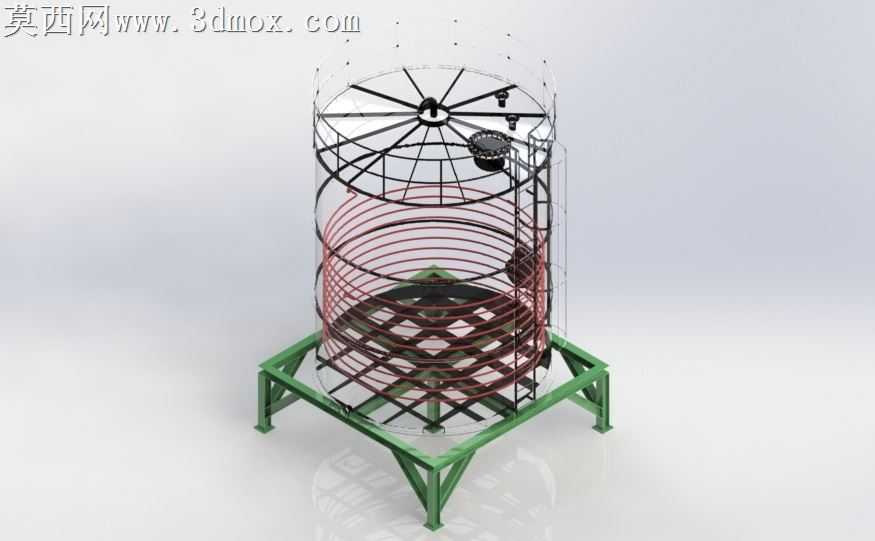

本作品为40000升容积立式工业储罐的三维设计成果，建模阶段严格遵循工业储罐设计规范，以实际工程参数为基准完成全参数化构建，整体尺寸匹配直径3.8米、总高3.75米的设计要求，主体材质选用SS400结构钢，还原真实工业储罐的用料标准。建模过程中首先完成储罐主体筒体的曲面构建，通过多段筒体拼接成型，精准还原筒体外部的环形加强筋结构，保障罐体承压后的结构稳定性；顶部采用放射状筋条支撑的锥顶封板设计，预留检修人孔与进料接口位置，顶部周边设置安全防护护栏，护栏高度与栏杆间距符合工业安全防护标准。罐体侧面外置螺旋盘梯结构，从底部支架位置直通顶部操作平台，盘梯的踏步弧度、扶手栏杆、护笼结构均做精细化建模，每一处连接节点都还原真实焊接装配的结构逻辑，无多余几何面与破面问题。底部采用绿色钢制支架结构，支架为十字交叉型钢焊接框架，四个支脚向外延伸形成稳定支撑面，支脚底部设置安装固定板，预留螺栓安装孔位，还原现场安装固定的结构需求，罐体底部设置出料接口，匹配工业物料输送的管路连接逻辑。渲染阶段采用工业级写实渲染方案，罐体主体赋予哑光浅灰白色钢材材质，模拟工业储罐常用的防腐涂层质感，表面添加细微的颗粒质感还原真实漆面效果，避免塑料感失真；支架部分赋予深绿色防锈漆材质，还原工业钢结构支架的常用涂装效果，金属部件的反光度、粗糙度参数经过反复调试，在不同光照角度下呈现真实的金属漆面反射特性；盘梯、护栏等金属部件赋予银灰色金属材质，模拟镀锌钢材的表面质感。场景光照采用柔和的漫反射环境光搭配主方向光，既清晰呈现罐体各部分的结构细节，也通过柔和的阴影突出储罐的立体形态，整体渲染效果贴近工业产品展示的真实视觉效果。设计过程中充分考量储罐的实际使用场景，在结构合理性上做了充分验证，各部件的比例、连接位置均符合化工、粮油、建材等行业散装物料储存的实际使用需求，模型可直接用于方案展示、结构校核、施工模拟等场景，各部件均为独立可编辑结构，支持后续根据实际需求修改尺寸、调整接口位置、替换材质涂装，具备较高的工程复用价值。
