60立方SUS304立式储料筒仓结构设计

　　在散料仓储、粉体物料中转的工业场景里，立式筒仓一直是占地利用率最高的静态存储设备选型，这款60000升容量的筒仓，针对食品级粉体、颗粒物料的存储需求做了全结构适配，主体采用4mm厚度的SUS304不锈钢板材卷制焊接，从根源上避免普通碳钢材质易锈蚀、易污染物料的问题，适配食品加工、精细化工、粮油加工等对物料接触材质有卫生要求的生产场景。

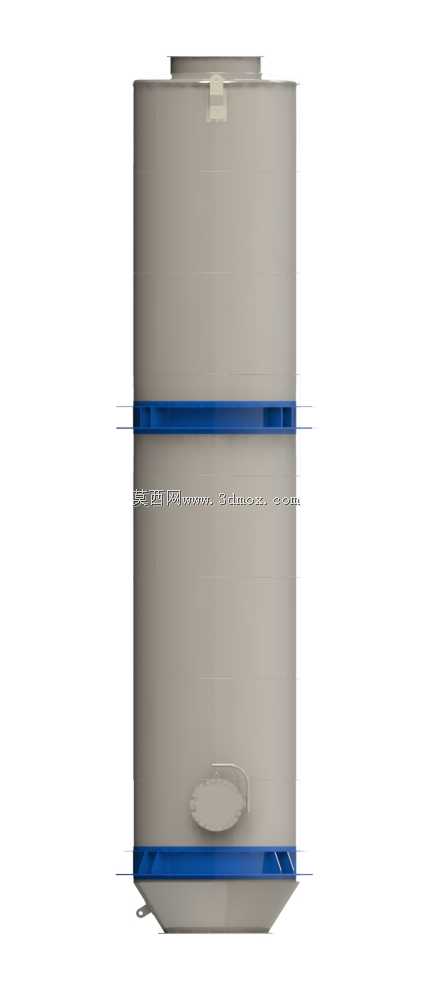

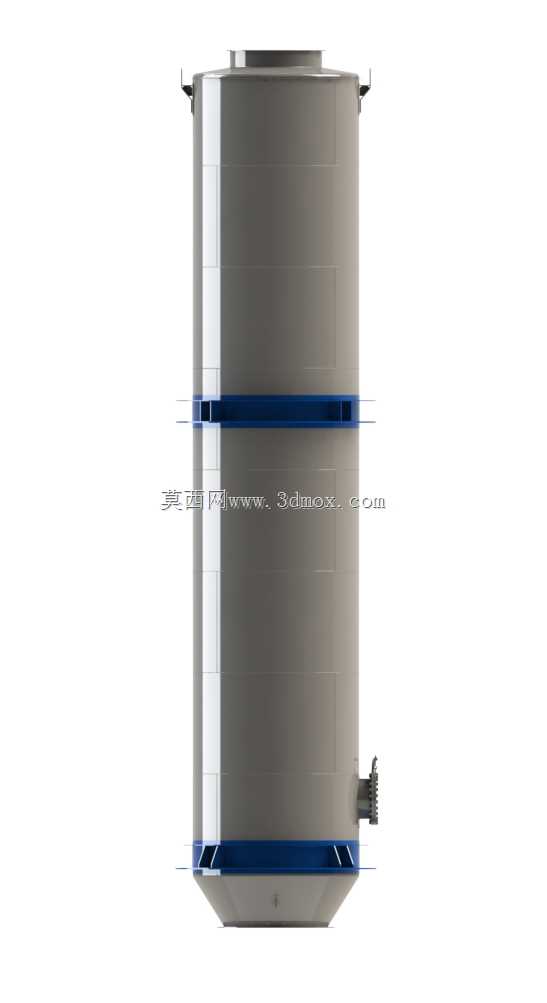

　　从结构设计逻辑来看，这款筒仓采用上下等径直筒结构，没有做锥段缩径的设计，最大化利用直筒段的有效容积，内部没有额外的搅拌或破拱构件，依靠物料自身重力实现落料，适合流动性较好的颗粒、粉体物料存储，比如塑料粒子、粮食谷物、食品添加剂这类不易结块的物料。筒身中部设置的一圈蓝色加强箍圈，是针对大直径薄壁筒体做的刚性强化结构，当筒仓满载时，内部物料对筒壁产生的侧压力会让薄壁筒体存在鼓胀变形的风险，这道环绕整圈的箍圈采用型钢折弯成型，与筒壁满焊固定，能将筒壁的径向受力均匀分散，避免局部应力集中导致的焊缝开裂或者筒体变形。底部的蓝色支撑法兰结构，是整个筒仓的安装承载基准，法兰上预留了均匀分布的安装螺栓孔，安装时可以直接和下方的支撑钢架或者出料平台通过螺栓锁紧固定，不需要额外做现场焊接适配，安装定位精度更高，也方便后期的拆卸移位与维护。

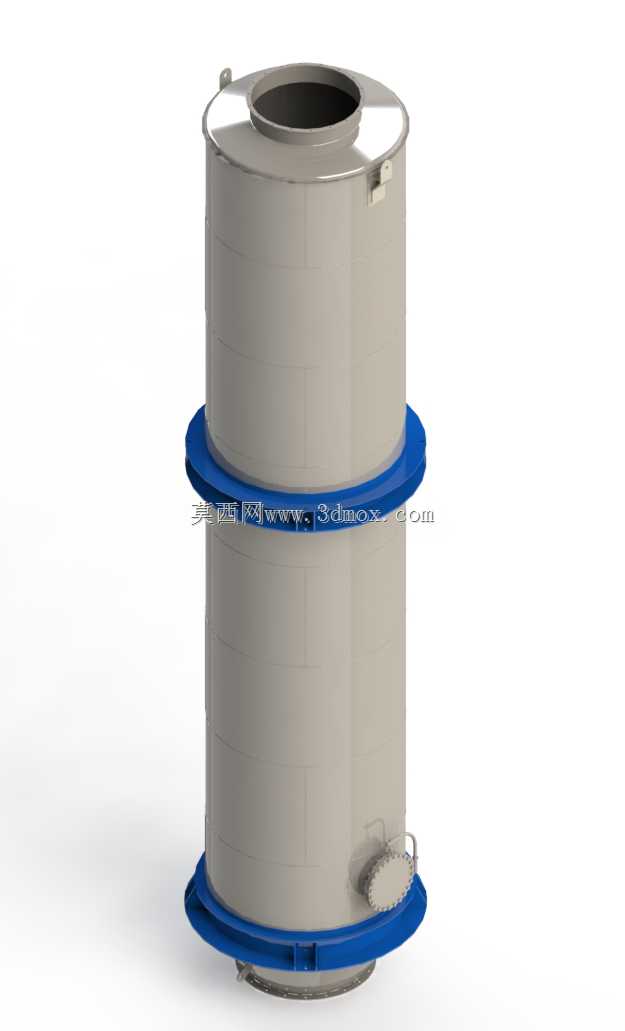

　　筒仓顶部开设的大直径人孔兼进料口，既可以满足人工进入筒仓内部清理、检修的通行需求，也可以对接气力输送管道、溜槽等进料设备，人孔边缘做了翻边强化处理，避免人员进出时被尖锐的板材边缘划伤，同时翻边结构也能提升孔口的刚性，减少顶部开孔带来的结构强度损失。筒身下部靠近底法兰的位置设置了侧装式检修手孔，日常不需要进入筒仓内部的情况下，可以通过这个手孔检查底部物料的堆积状态，清理少量结块的残留物料，手孔采用快开式压盖结构，不需要借助大型工具就能快速开启关闭，降低日常运维的操作难度。

　　从安装边界来看，这款筒仓的直筒段直径为2500mm，整体直筒段高度匹配60立方的有效容积，安装时需要注意顶部预留至少800mm的操作空间，满足进料管道连接、人孔开启的操作需求，底部需要匹配对应承载能力的支撑平台，平台的开孔尺寸要和底部出料口精准对齐，避免落料时出现撒漏。筒身外壁的所有焊接位置都做了圆弧过渡打磨处理，没有卫生死角，配合SUS304不锈钢的材质特性，可以直接用高压水枪冲洗内壁，满足食品级生产场景的卫生清洁要求。

　　在实际工况应用中，这类中型立式筒仓通常布置在生产车间的原料暂存区，上游对接气力输送系统将原料送入仓内，下游对接计量喂料设备或者输送设备，将存储的物料稳定输送到生产工序中，相比卧式储罐，立式结构的占地面积仅为同容量卧式储罐的三分之一左右，对于车间面积紧张的生产场景非常友好。设计时特意将所有外接接口的位置做了标准化适配，进料口、出料口、手孔的尺寸都匹配行业通用的管道、配件标准，用户选型后不需要额外做接口改造，就能直接对接现有生产管线，减少现场安装的工作量。筒壁的板材厚度经过满载工况下的应力校核，4mm的SUS304板材配合两道加强箍的结构，在满载60立方物料的情况下，筒壁的最大变形量控制在允许范围内，长期使用不会出现永久性变形，焊缝位置也做了渗透探伤要求，避免出现焊缝渗漏的问题。
