外螺纹六角宝塔式软管插接接头

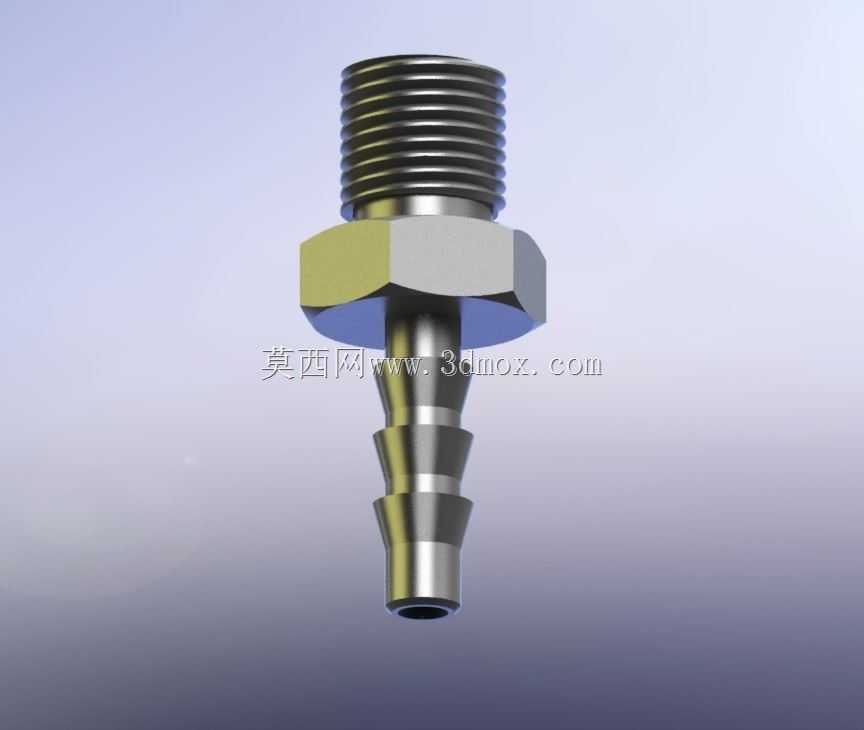

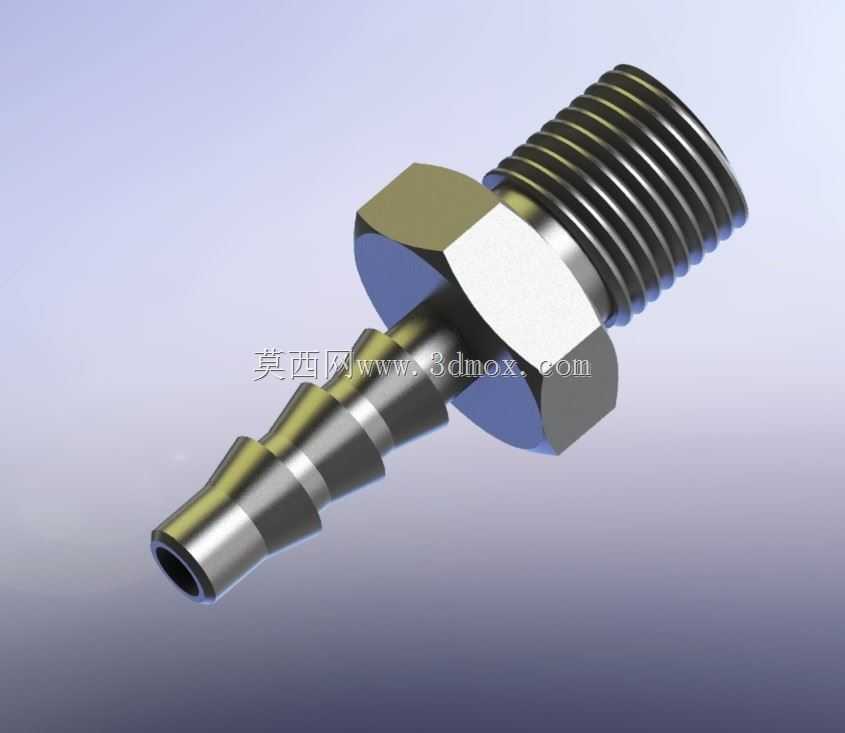

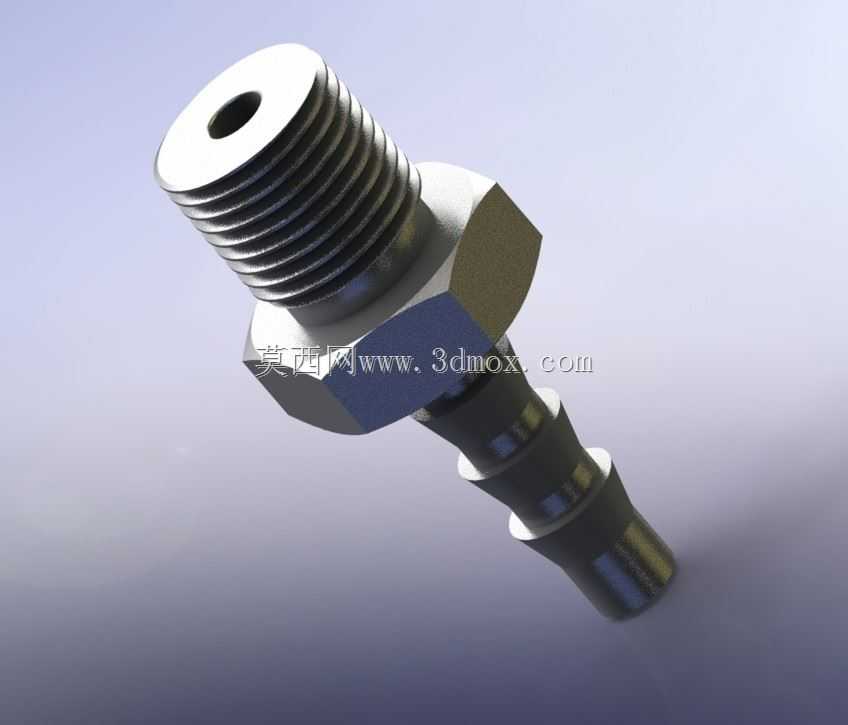

　　这款接头是流体管路系统里最常见的过渡连接件，一端采用标准外圆柱螺纹结构，可直接拧入阀体、泵体、气缸、气路块或者设备面板上的内螺纹接口，中段加工出对边平行的六角夹持台，装配时可以用普通开口扳手或者活动扳手施加拧紧力矩，避免旋合过程中管体跟转，也能保证螺纹端面的密封压紧力到位，不会出现半牙咬合、受力偏斜的问题。另一端是多级阶梯倒刺的宝塔插杆，插杆外径顺着插接方向逐级小幅收窄，每一圈凸棱都做了圆弧过渡，套入橡胶管、PVC编织气管、输油软管之后，管壁会卡在凸棱形成的止退槽里，即便管路带压出现小幅窜动，软管也不会从接头上滑脱，现场装配时只需要在插接段外壁涂少量润滑介质，把软管推过最后一级凸棱、抵到六角台侧的限位端面，再配套喉箍扎紧就能完成固定，不需要额外加工管端翻边或者焊接工序。

　　从实际使用场景来看，这类接头广泛出现在车间压缩空气支线、小型液压站回油管路、冷却水路、化工试剂输送支路、农机喷药管路以及实验台流体回路里，相比快插接头，它对软管壁厚和材质的容忍度更高，哪怕是使用一段时间出现轻微老化、内壁略有发胀的软管，也能通过倒刺结构保持足够的拉脱阻力，不会像快插卡箍那样因为塑料卡爪疲劳失效突然脱管。建模过程中首先要锁定两个核心边界：螺纹段的大径小径、螺距必须匹配对应常用管螺纹标准，六角对边尺寸要符合常规扳手空间要求，不能为了缩小外形把六角做薄，否则拧紧时棱角容易被扳手啃圆；宝塔段的各级外径差要控制在合理范围，凸棱高度过小止退力不足，高度过大又会导致软管插接阻力太大，现场工人很难把管子推到位，甚至会把软管内孔撑出微裂纹，承压之后出现渗漏。

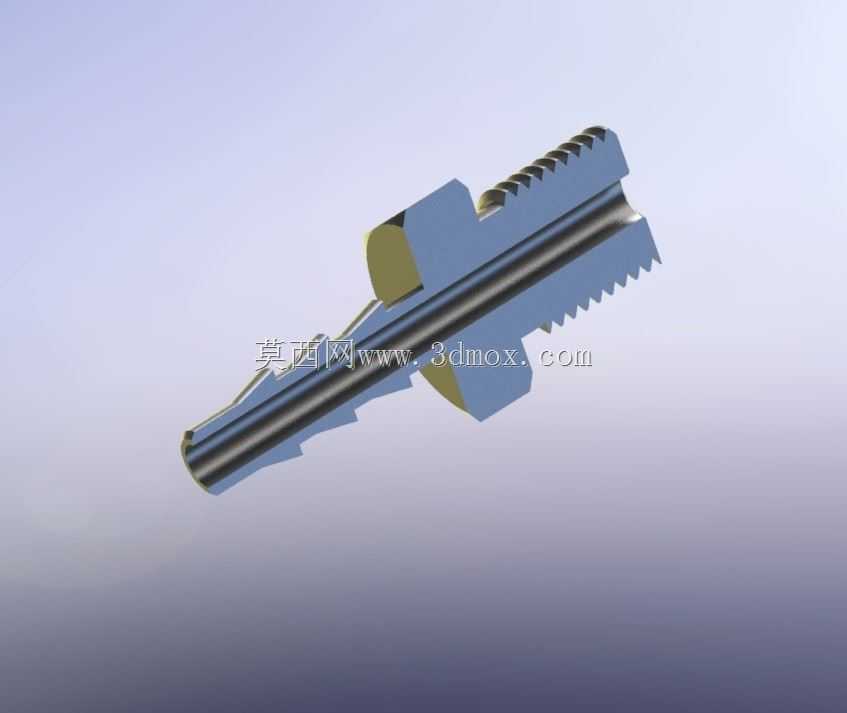

　　接头内部做全通径流道，没有突兀的缩口或者台阶，流体经过时的局部压损非常小，不会在接头位置形成涡流滞留区，输送带微小杂质的水体或者粘性油品时也不容易出现积堵。六角台的两个端面都预留了密封面余量，螺纹侧端面可以搭配组合垫圈或者生料带实现端面+螺纹双重密封，插杆侧的端面作为软管插接的轴向限位，能避免软管套入过深抵住流道口造成通流面积变小。整体结构没有多余的活动零件，不存在弹簧、卡圈这类易失效小件，长期在振动工况下使用也不会出现零件松脱掉落进管路的风险，做管路布局三维设计时，只需要预留出扳手拧动的旋转空间、以及软管插拔的直线操作距离，就能完成整机管路的干涉校验，不用给接头本身额外设计复杂的安装固定结构。
