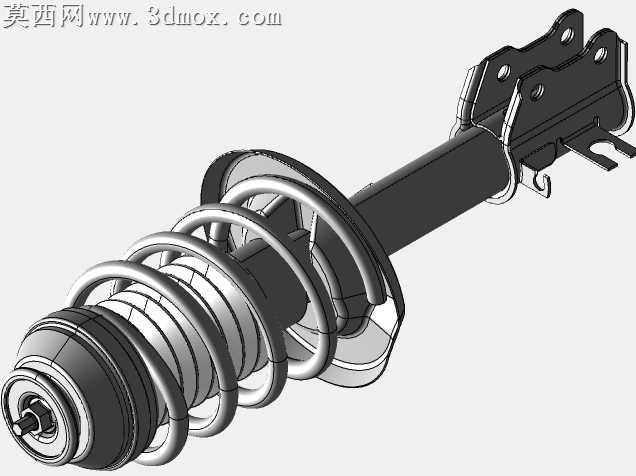

欧宝Corsa汽车前悬架减震支柱结构设计

本作品为欧宝Corsa车型配套的前悬架D支柱三维建模设计，整体采用麦弗逊式独立悬架支柱的经典结构布局，建模过程严格参考实车零部件的尺寸参数与装配逻辑完成。建模阶段首先以减震器工作缸筒为核心基准，通过回转特征构建筒身主体、活塞杆伸出端与顶部安装座的基础轮廓，针对筒身表面的安装支架、线束固定卡扣、刹车管路定位凸台等细节结构，采用拉伸切除、倒角拔模等特征逐一还原，保证各安装点位的位置精度与实车一致。螺旋弹簧部分通过螺旋扫描特征生成，严格匹配实车弹簧的螺距变化规律、簧丝直径与弹簧中径参数，还原弹簧非等距设计的承载特性，弹簧上下端的支撑垫圈与弹簧座结构，通过曲面贴合约束完成装配定位，保证弹簧与减震筒的同轴度符合设计要求。顶部的减震器上座安装支架采用钣金特征建模，还原多层冲压钢板叠合焊接的结构形态，支架上的三个车身安装孔位、定位凸点与加强筋结构均按照实车数据复刻，保证安装对接的匹配度。底部的转向节连接端、轮毂轴承安装位的结构细节，通过多特征组合完成建模，还原防尘罩、缓冲块、密封环等附属零件的轮廓与装配位置。渲染阶段采用金属材质与橡胶材质分层赋予，减震筒身赋予哑光黑金属漆面材质，螺旋弹簧采用亮面镀锌金属材质，橡胶缓冲块与防尘罩赋予哑光黑色橡胶材质，安装支架采用电泳黑漆金属材质，通过光影渲染突出各部件的结构层次与材质差异。设计过程中重点考量了零部件的装配干涉校验，确保减震器工作行程内弹簧、筒身、支架之间无运动干涉，还原该支柱在无负载状态下80毫米的设计长度参数，准确呈现麦弗逊前支柱集成减震、承载、转向连接的多功能结构特性，完整展现汽车底盘核心部件的结构设计逻辑。
