对开式抱箍型铰接安装座结构设计

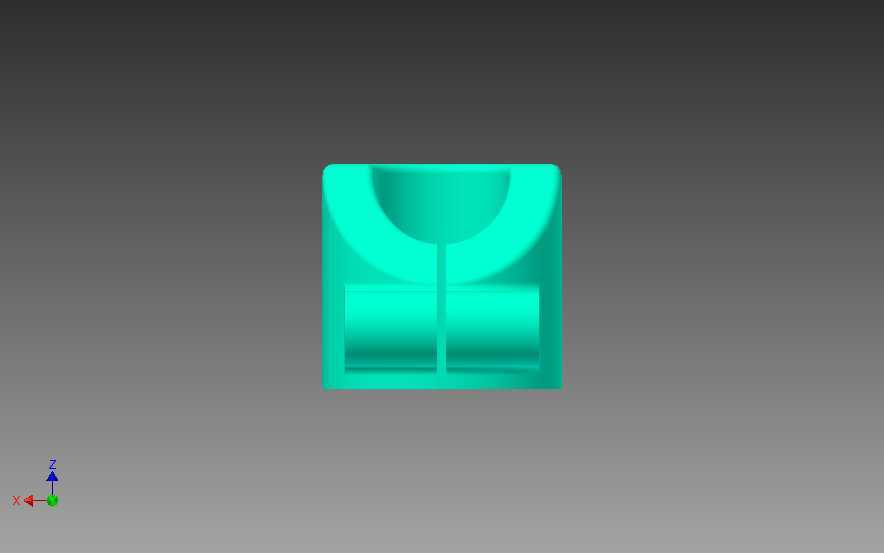

　　该对开式抱箍铰接安装座，是工业管路系统、轻型传动机构、线束固定场景中常用的连接承载零件，核心作用是实现圆柱类构件的径向抱紧固定，同时通过上部铰接耳结构提供可转动的连接支点，兼顾固定约束与小角度摆动的自由度需求。从结构设计逻辑来看，整体采用上下对称剖分的抱箍主体搭配单侧铰接耳的布局，抱箍内孔为完整圆柱面，剖分面沿轴向贯穿整个抱箍筒体，安装时可将上下两瓣沿剖分面张开一定角度，套入待固定的圆柱杆件、管路或轴类件外圆后，通过剖分面两侧的预紧结构施加夹紧力，依靠抱箍内孔与被连接件外圆的接触摩擦力实现周向与轴向的位置锁定，相比整环式抱箍，这种对开结构无需从杆件端部穿装，可在杆件任意中间位置完成固定，适配已完成装配的长杆件、多节点管路的现场加装需求。

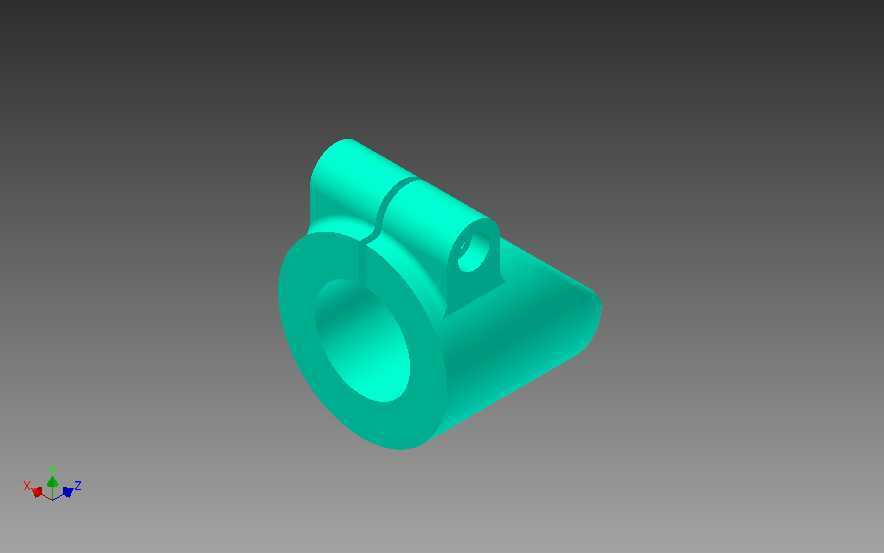

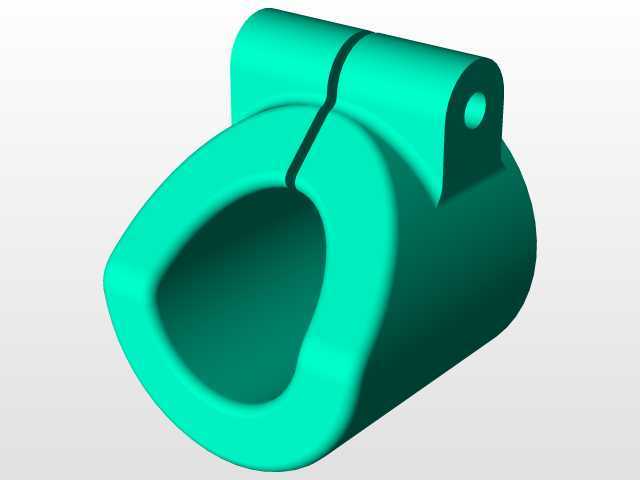

　　上部的铰接耳与上半抱箍为一体化结构，耳板中心开设同轴铰接孔，孔位轴线与抱箍内孔轴线平行，铰接孔可穿装销轴，与外部摆臂、连杆、支撑件形成转动副，允许被抱紧构件绕销轴轴线做小角度摆动，抵消设备运行过程中产生的振动位移、安装同轴度误差，避免刚性连接带来的应力集中断裂问题。从尺寸边界来看，抱箍内孔直径为核心适配尺寸，设计时需根据被固定构件的外径匹配公差，内孔表面粗糙度控制在Ra3.2即可满足常规摩擦力需求，若应用于重载场景可在内孔表面增设滚花纹理提升摩擦系数；抱箍筒体的轴向宽度需根据承载载荷计算，宽度越大接触面积越大，单位面积压强越小，可降低被夹构件的表面压损风险；上部铰接耳的外伸长度需匹配外部连接件的安装间隙，耳板厚度需根据销轴剪切强度、铰接副的径向载荷做强度校核，铰接孔与销轴的配合公差推荐选用H8/f7间隙配合，保证转动顺畅无卡滞，同时避免间隙过大带来的摆动冲击。

　　在实际应用场景中，这类零件常见于自动化生产线的物料导向杆固定、小型气动管路的铰接支撑、户外设备线缆的抱箍式走线架、农业机械的操作杆铰接座等场景，相比焊接式固定座，这种抱箍结构拆装便捷，调整位置时无需破坏原有构件表面，后期维护更换成本更低。设计过程中需注意剖分面的位置精度，上下两瓣合模后内孔的圆度公差需控制在0.05mm以内，避免夹紧后出现局部点接触导致抱紧力不足；铰接耳与抱箍主体的过渡位置需设置圆角，消除应力集中点，承受交变载荷的场景下可对过渡位置做喷丸强化处理，提升零件疲劳寿命；若应用于腐蚀环境，可选用尼龙、不锈钢材质加工，常规工况下采用Q235钢表面镀锌处理即可满足防锈需求，重载场景可选用45号钢调质处理后做发黑防锈。
