电源变压器用盆式法兰安装座结构设计

　　该结构件为电源变压器配套的盆式安装连接座，在油浸式小型电源变压器的装配体系中，承担着器身定位、腔体密封、外部接口衔接的核心作用，是变压器油箱上部与外接管路、吊装结构对接的关键承载零件。从实际应用场景来看，这类结构多用于额定容量10-63kVA的柱上式配电变压器、小型工业控制电源变压器，安装位置处于变压器油箱的顶部出线端位置，既需要容纳高压侧套管的下部固定结构，也要为呼吸器、温度传感器的外接管路提供对接接口，同时还要承受变压器器身吊装时的部分载荷，以及运行过程中油箱内部油压产生的轴向作用力。

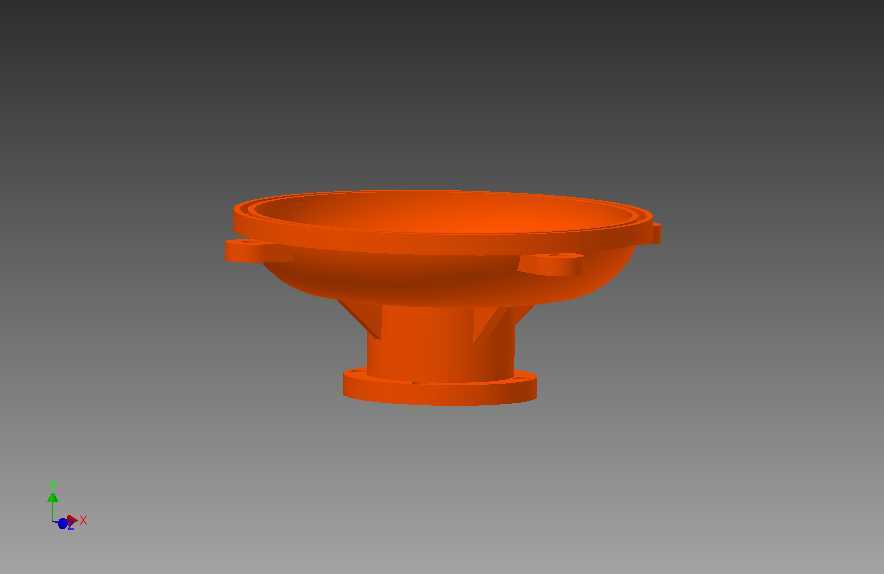

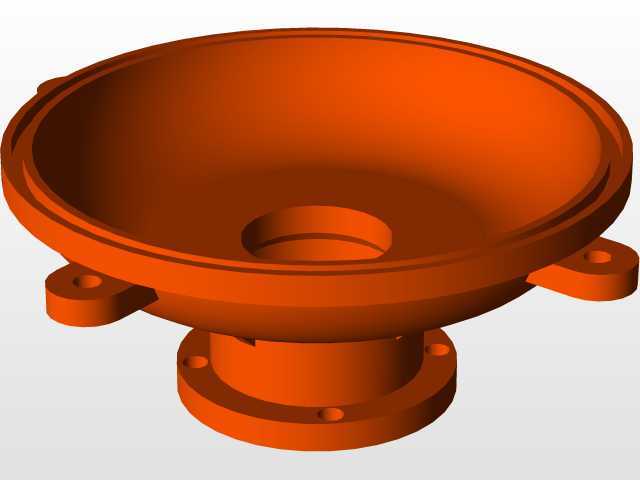

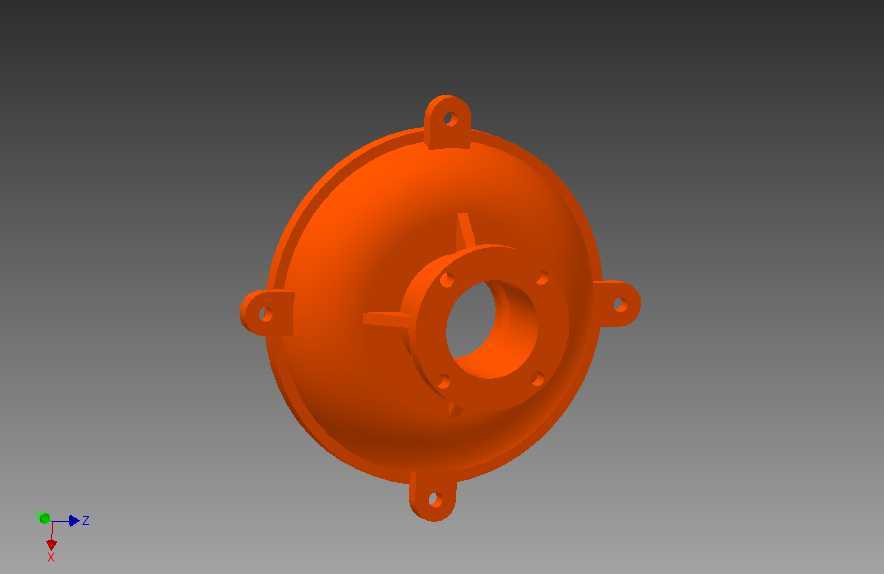

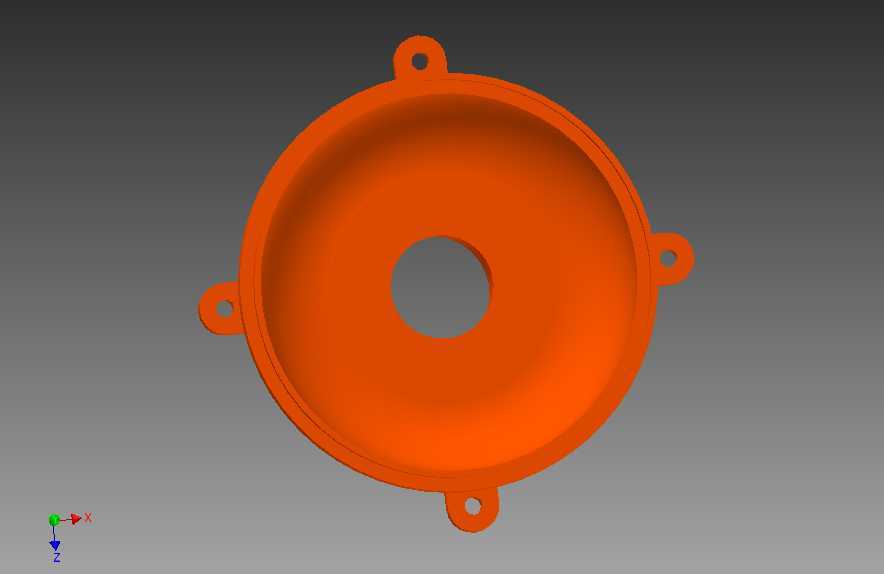

　　从功能特性上看，该零件采用一体化盆式腔体结构，敞口端的外翻边沿设置有均匀分布的凸耳安装孔，孔位与变压器油箱上盖的预装螺栓位置完全匹配，安装时通过耐油橡胶密封圈实现端面静密封，避免变压器油渗漏；腔体底部中心的下沉凸台为套管安装定位面，凸台内径与套管下部的密封胶圈尺寸适配，能够保证套管安装后的同轴度，减少引线受力偏移的风险；底部向下延伸的带孔法兰接口为外接管路对接端，法兰盘上的安装孔采用跨中分布形式，可适配不同通径的管路连接标准，无需额外加工转接板即可完成呼吸器或者放油管路的装配。

　　设计思路上，该零件充分考虑了铸造成型的工艺特性，整体壁厚保持均匀过渡，所有转角位置均设置了铸造圆角，避免壁厚突变产生的缩孔、砂眼等铸造缺陷；敞口边沿的凸耳采用与腔体一体铸造成型的结构，相比焊接式凸耳，减少了焊接变形带来的密封面平面度误差，同时提升了凸耳部位的结构强度，在螺栓预紧力作用下不会出现局部开裂的问题；腔体内部的中心凸台高度经过反复校核，既能够为套管提供足够的安装定位深度，又不会占用过多的油箱内部空间，避免影响器身引线的排布。

　　从安装边界尺寸来看，该零件敞口端的最大外径适配直径320mm的油箱上盖安装位，三个凸耳安装孔的中心圆直径为290mm，单孔直径为12mm，可适配M10的安装螺栓；底部法兰接口的外径为110mm，法兰厚度为12mm，接口通径为50mm，能够匹配DN50的标准管路连接；整体零件的总高度为125mm，腔体内部深度为85mm，安装后突出油箱上盖的高度为90mm，不会超出柱上变压器的安装安全距离要求，也不会影响低压侧引线的接线操作。

　　在结构强度校核层面，该零件的壁厚设置为6mm，采用铸铝合金或者灰铸铁材质时，能够承受0.15MPa的内部油压测试压力，满足小型变压器的密封试验要求；凸耳部位的厚度为10mm，单个凸耳可承受不低于8kN的拉拔力，完全覆盖变压器吊装时的局部载荷需求；底部法兰的密封面平面度公差控制在0.1mm以内，安装密封胶圈后可实现无渗漏密封，减少现场安装时的密封处理工作量。

　　实际装配过程中，该零件无需进行复杂的二次加工，铸造完成后仅需对敞口端面、底部法兰密封面、中心凸台内孔进行少量机加工即可达到装配精度要求，加工工序简单，成品率高；零件表面做防锈磷化处理后喷涂变压器灰色防护漆，能够适应户外露天安装的防腐蚀要求，在沿海高湿、工业重污染区域也能保证10年以上的使用寿命。腔体内部的过渡圆弧设计，避免了电场集中问题，在高压引线穿过中心凸台时，不会出现局部场强过高引发放电的隐患，符合变压器的绝缘设计规范。
