40mm规格带螺母孔直流散热风扇三维设计

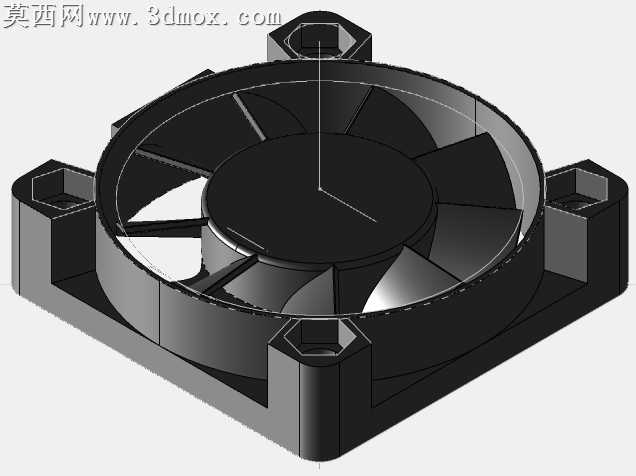

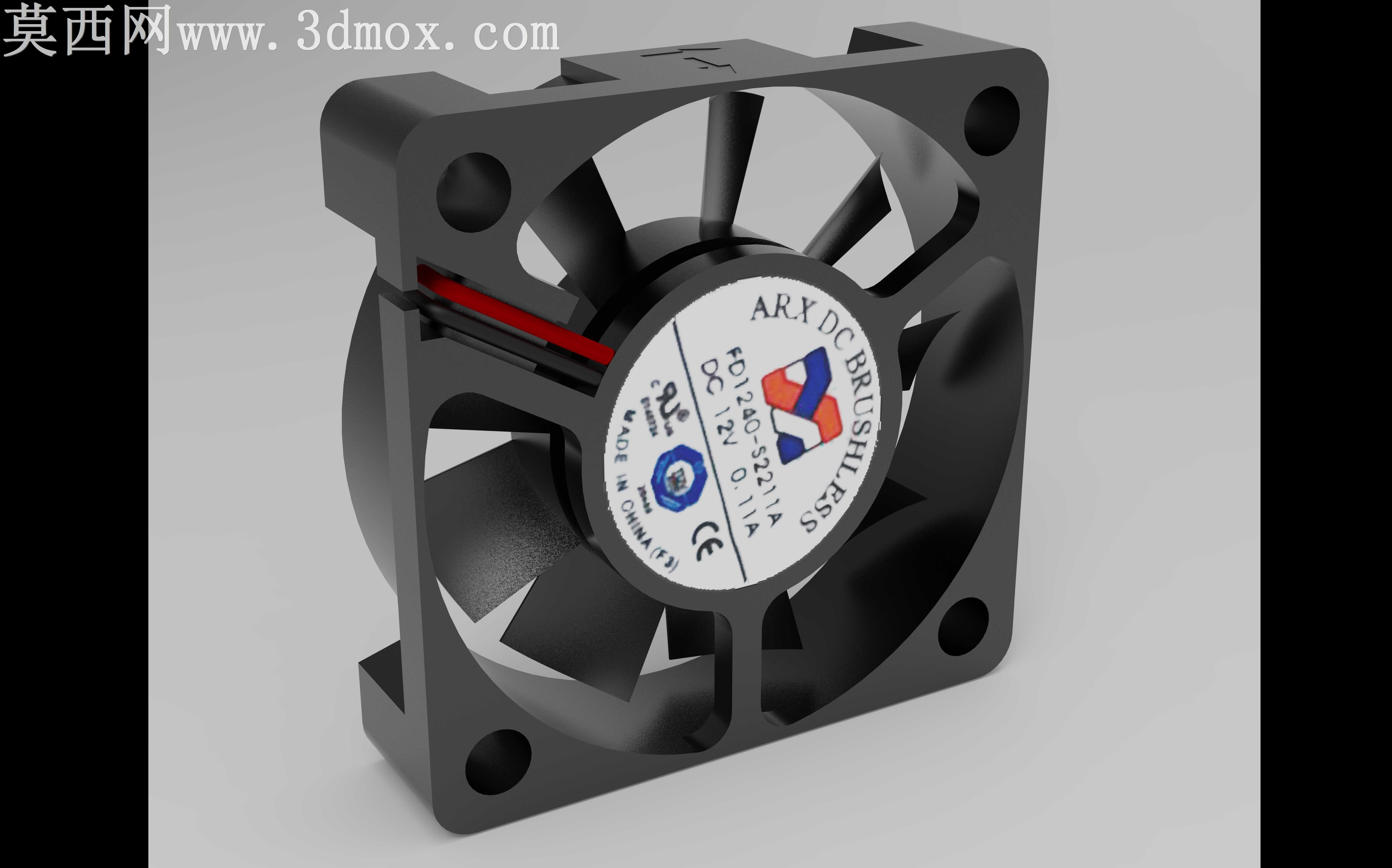

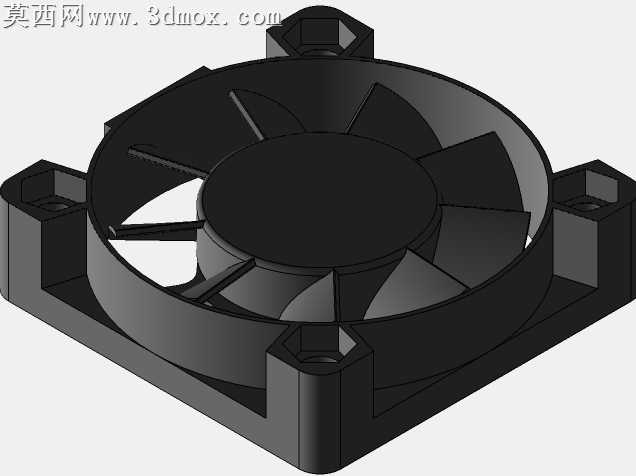

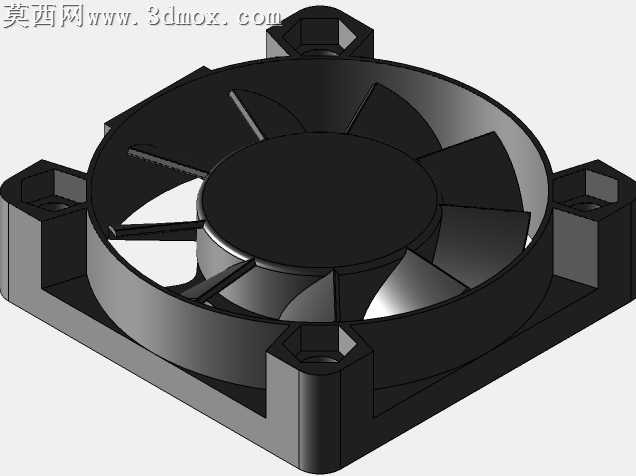

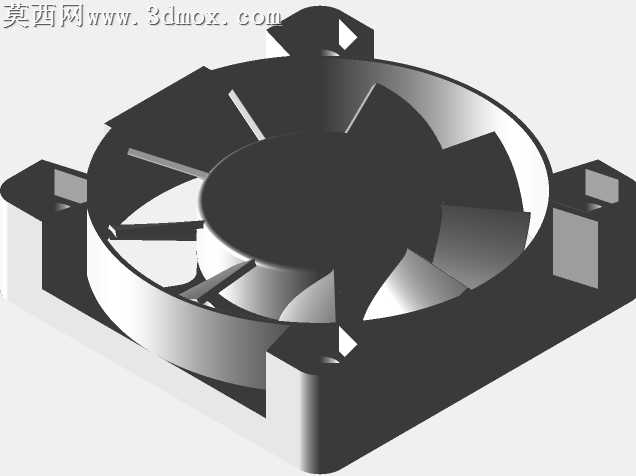

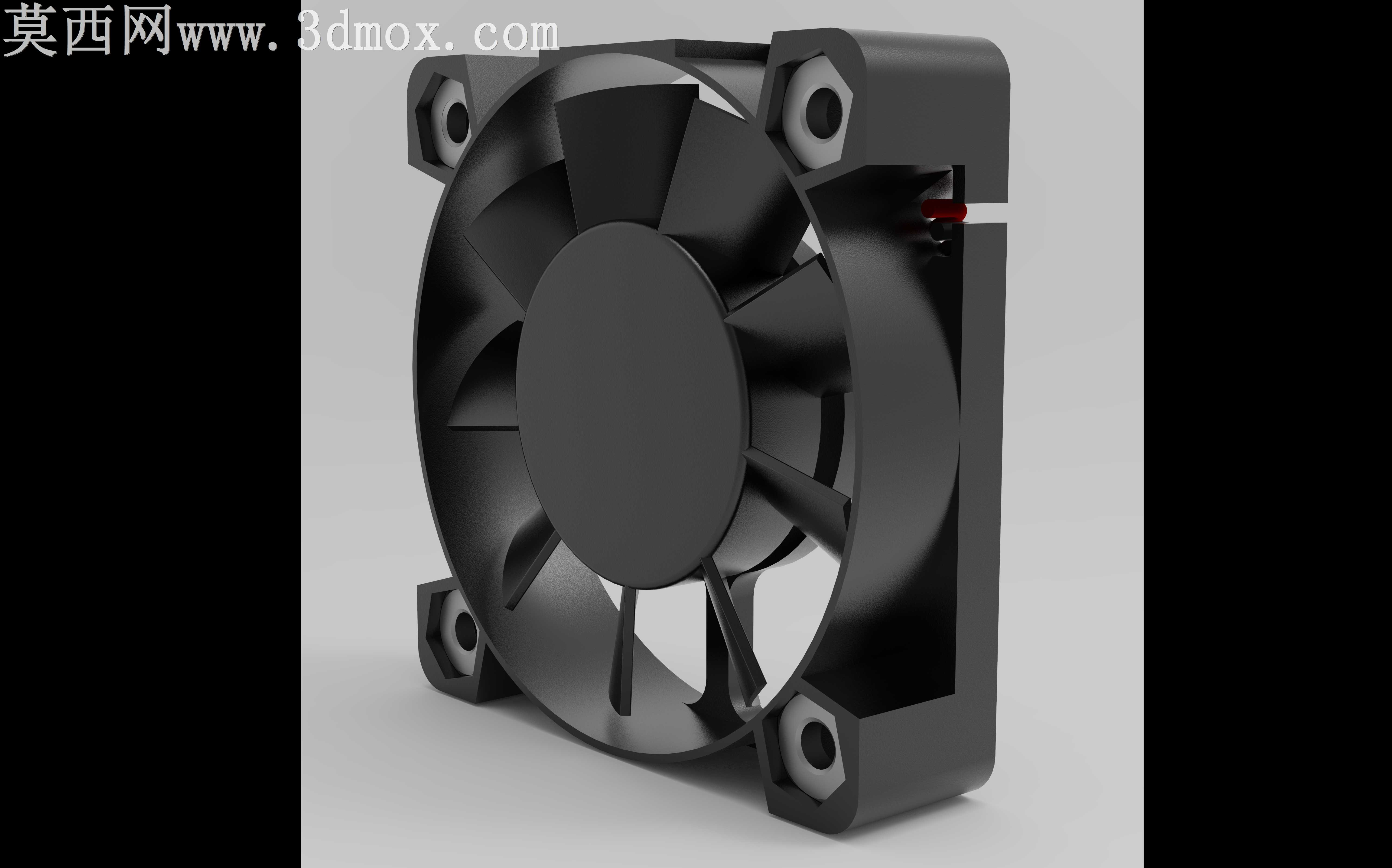

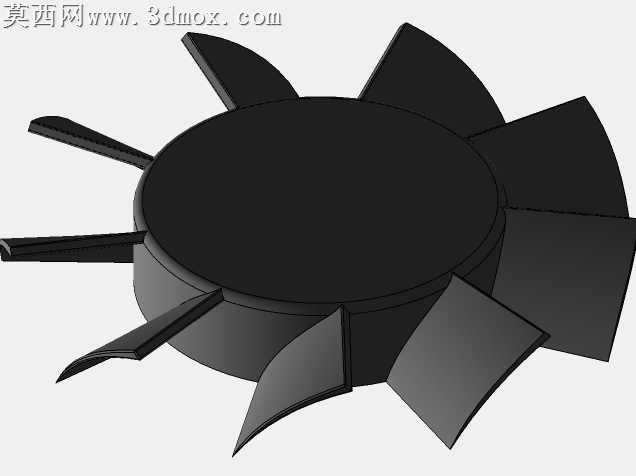

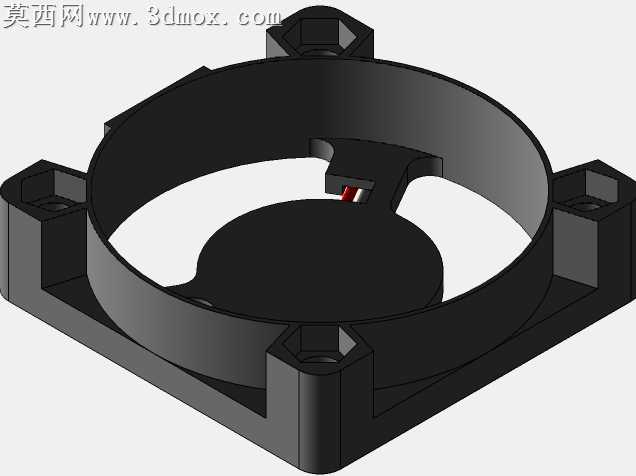

本作品为40x40x10规格带螺母安装孔的直流轴流散热风扇三维建模成果，建模过程严格遵循实物尺寸参数，还原对应型号ARX FD1240-S2211A的真实结构比例。建模阶段先搭建外框基准，方形外框四角预留标准安装螺母孔，孔位间距严格匹配32mm的实物安装尺寸，外框做了边角圆弧过渡处理，避免应力集中的同时还原工业产品的外观质感。扇叶部分采用等距七叶轴流结构设计，每片扇叶的曲面弧度经过反复调整，匹配直流12V 0.11A规格风扇的实际送风角度，扇叶与中心转子壳体的衔接处做了平滑过渡处理，还原注塑件的一体成型特征。中心马达端盖部分完整还原了实物的标识印刷区域、认证标识布局，出线位置的红黑供电导线做了走线槽的嵌入设计，导线从外框侧边的走线槽引出，还原实物的布线结构。材质渲染阶段，外框与扇叶采用哑光黑色阻燃PC材质，调整材质粗糙度参数还原塑料件的细微磨砂质感，中心标签区域采用亮面覆膜纸材质，还原标签的光泽感，导线部分采用红黑哑光PVC材质，金属安装螺母孔做了内嵌金属质感处理，区分塑料与金属部件的视觉差异。渲染阶段采用三点布光方案，主光源从侧上方打亮风扇主体，勾勒扇叶的曲面轮廓，辅光源补全暗部细节避免死黑，背景采用浅灰色中性背景突出产品主体，渲染输出的效果还原实物的工业质感。设计过程中重点考量安装结构的准确性，四角螺母孔的深度、孔径完全匹配标准M3安装螺丝规格，确保模型可直接用于散热结构的装配模拟、风道仿真分析等场景，扇叶与外框的间隙严格控制在实物的安全间隙范围内，还原产品的真实装配关系，整体模型结构完整，细节还原度高，可用于电脑周边散热方案设计、电子设备散热结构验证等场景。
