APEM超小型防水拨动开关结构设计

　　这类超小型可水洗拨动开关主要面向空间受限、又需要人工直接操作的电控面板与板载控制场景，常见于手持检测仪器、户外便携设备、工业控制盒、医疗操作台以及需要冲洗维护的小型装置中。它承担的是信号通路切换或低功率负载通断任务，操作者通过扳动顶部金属拨杆，在两档或三档位置之间完成电路状态切换；相比贴片轻触按键，拨动开关具有明确的机械档位反馈，现场人员无需观察指示灯也能凭手感判断当前位置，在戴手套操作、振动环境或快速调试时更可靠。

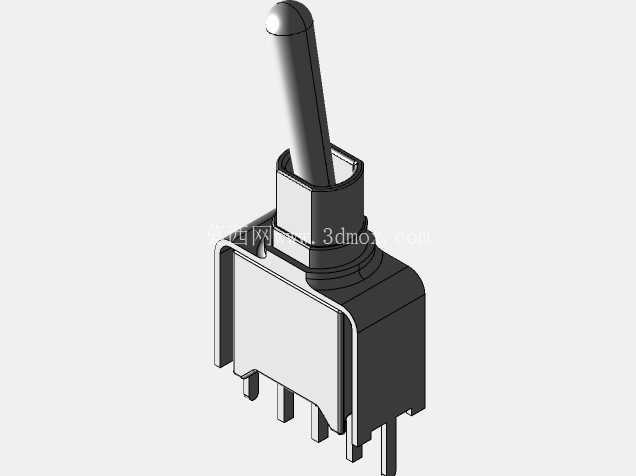

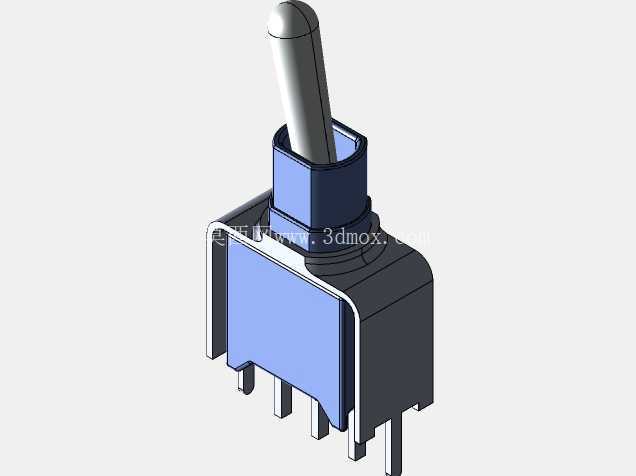

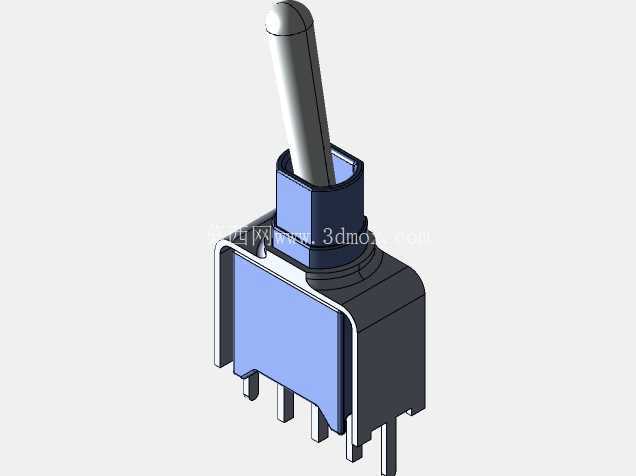

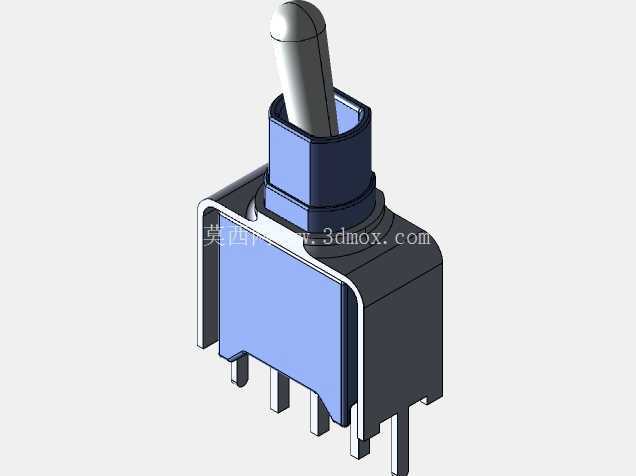

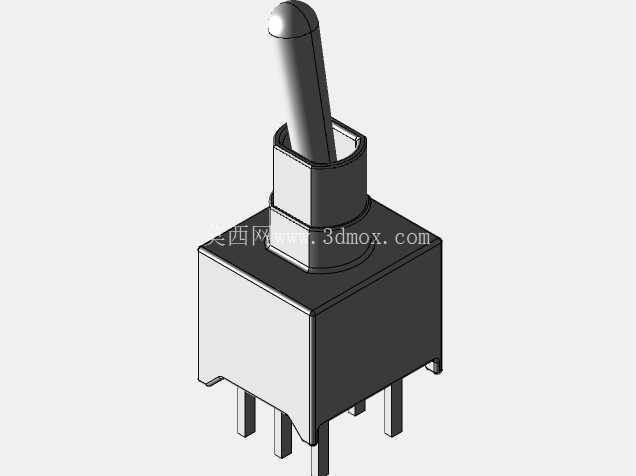

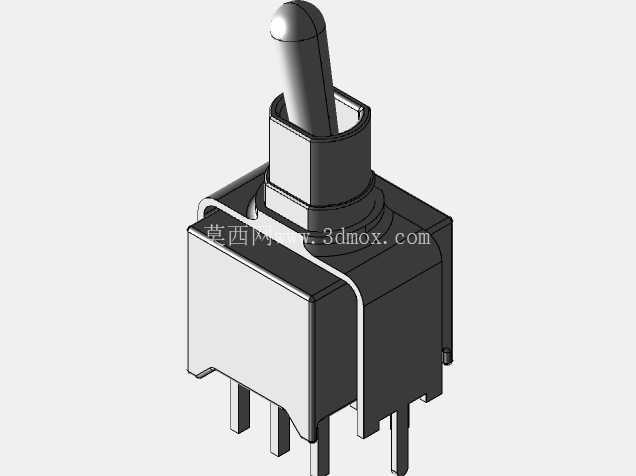

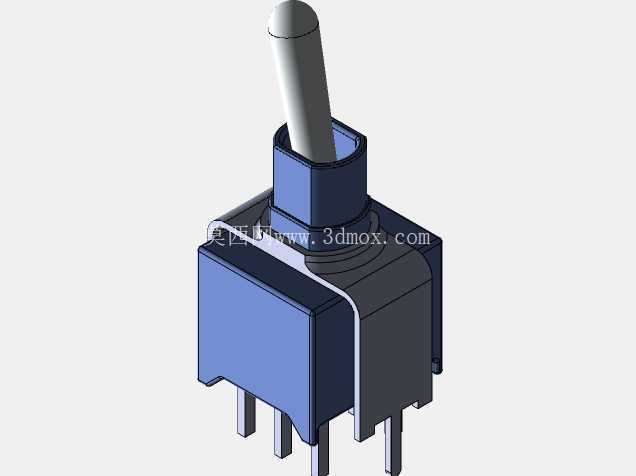

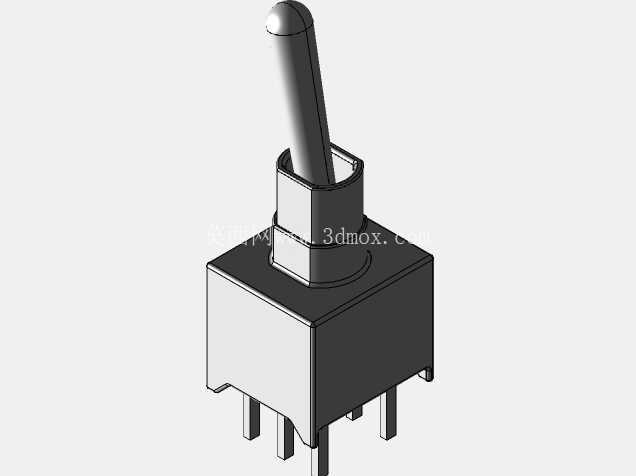

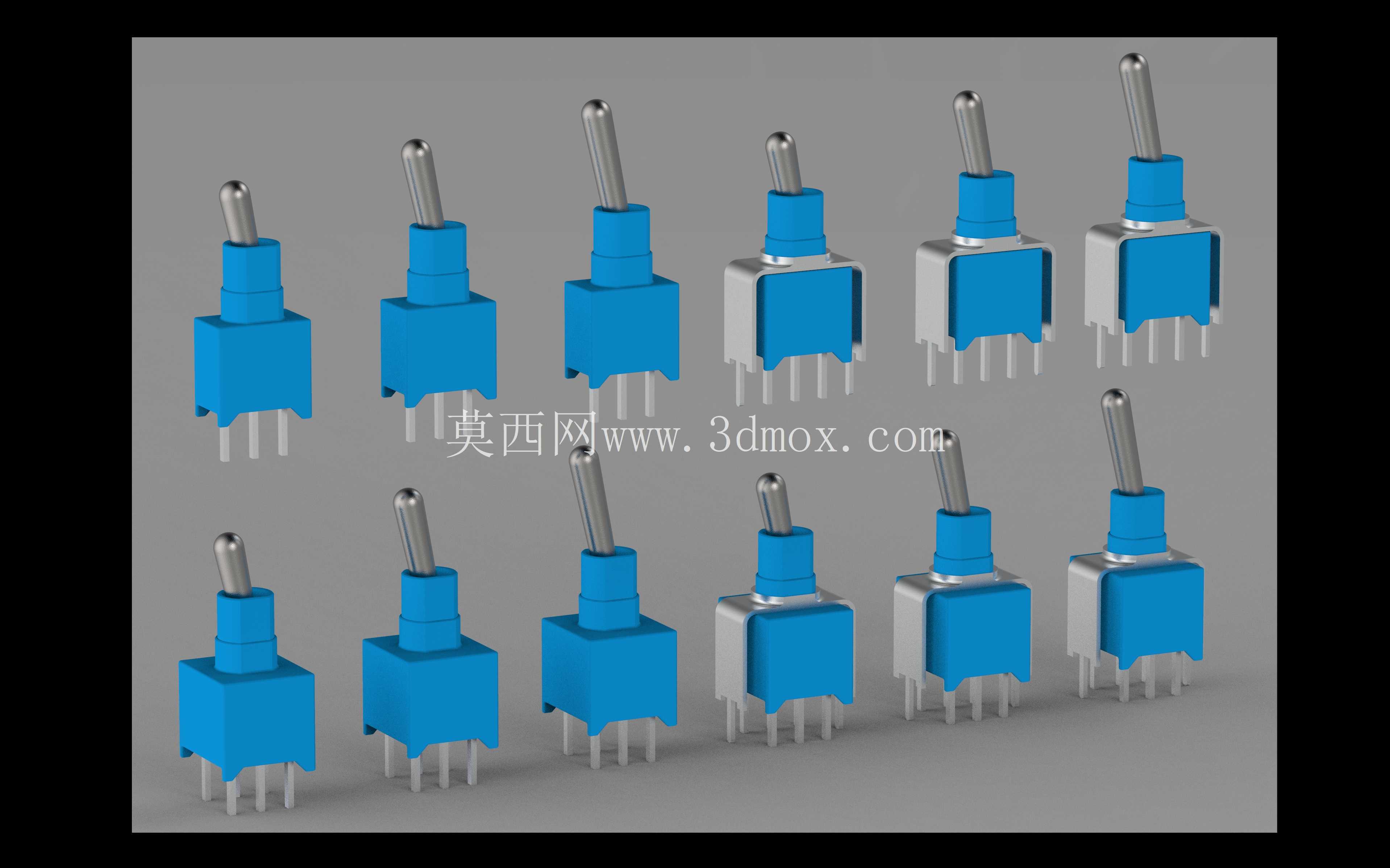

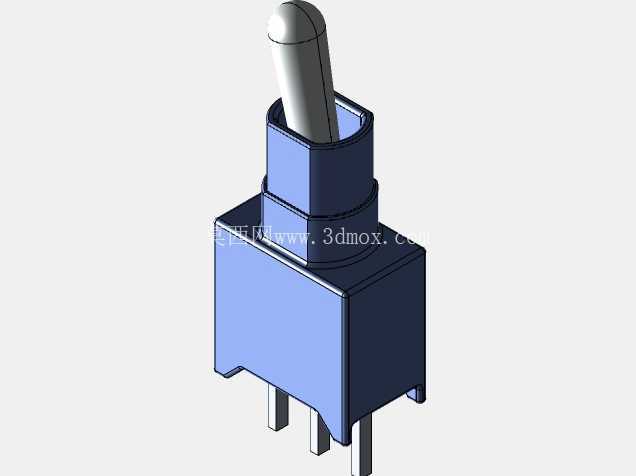

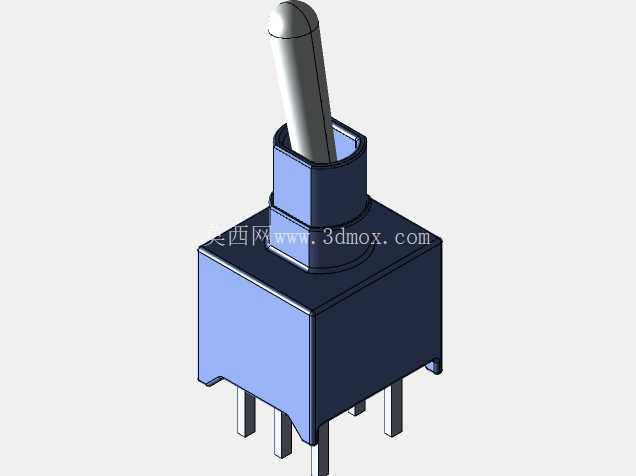

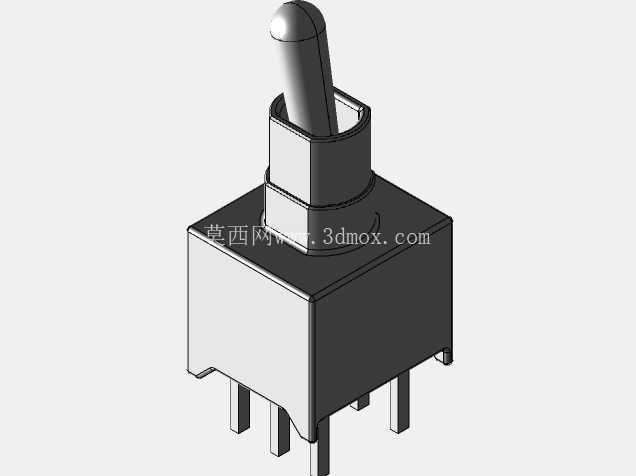

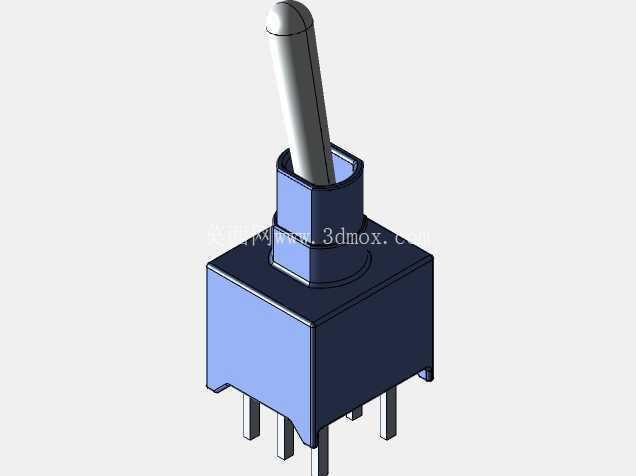

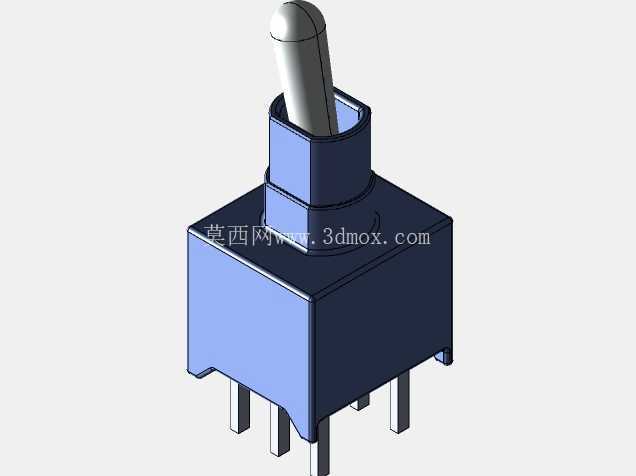

　　建模时先从拨杆动作机构入手。金属拨杆从密封套中心伸出，外部保留足够扳动行程，周围蓝色防水密封套形成柔性包覆，既允许拨杆摆动，又在水洗、溅液或粉尘环境下阻挡液体进入触点腔。开关本体分为蓝色绝缘壳体与金属支架两种结构形式：蓝色款依靠塑壳本体定位，适合常规PCB布置；金属支架款在壳体两侧增加固定架，可在焊接后提供额外支撑，降低拨杆反复受力时对焊点产生的弯矩。两种外形在拨杆高度、本体宽度和端子间距上保持系列化关系，便于在同一套设备中按受力等级替换。

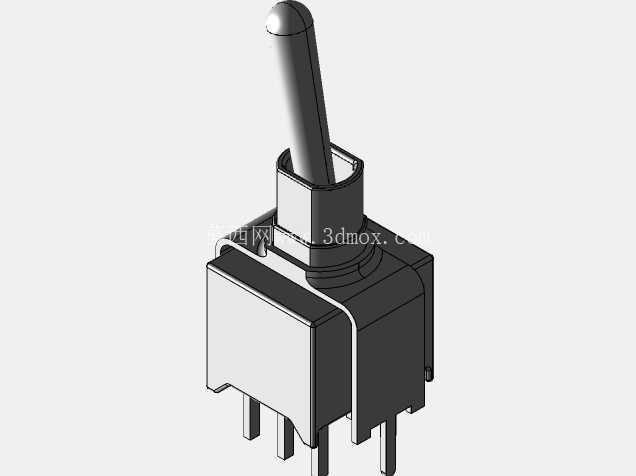

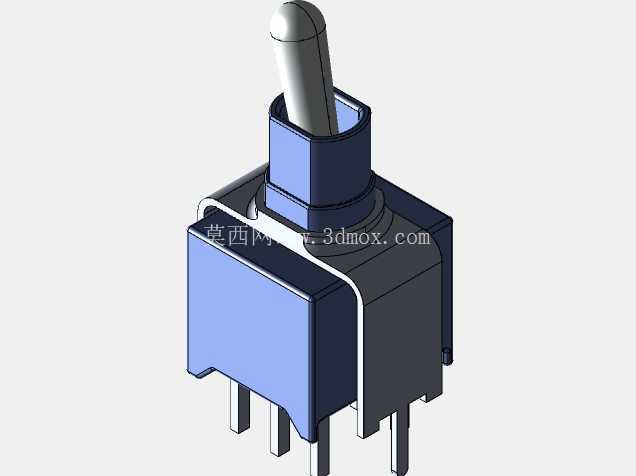

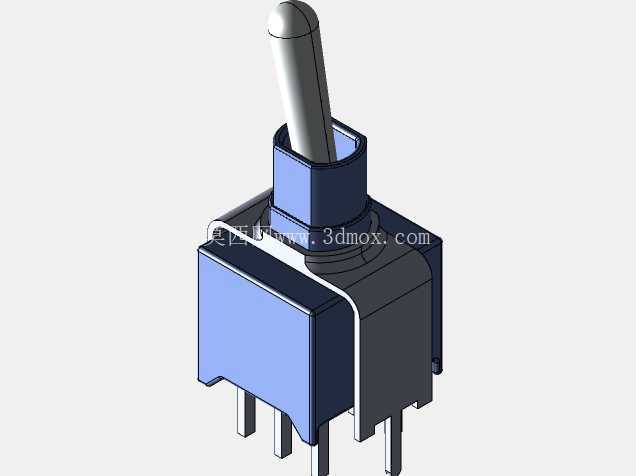

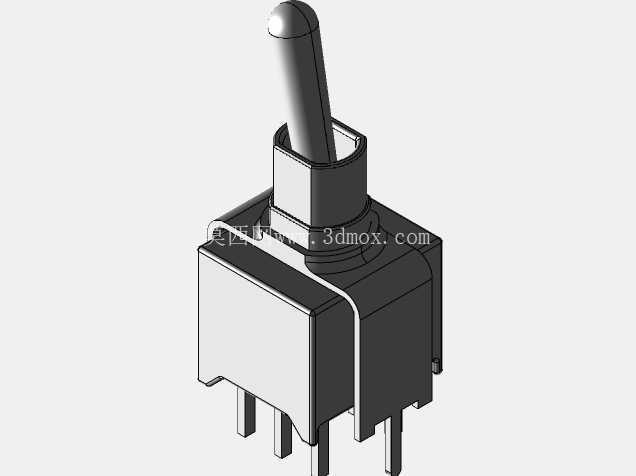

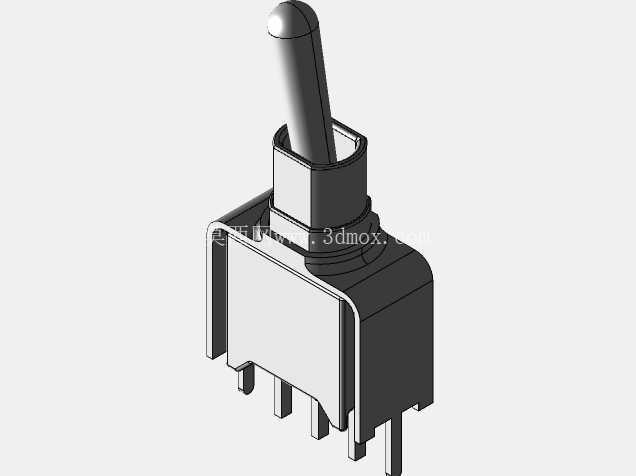

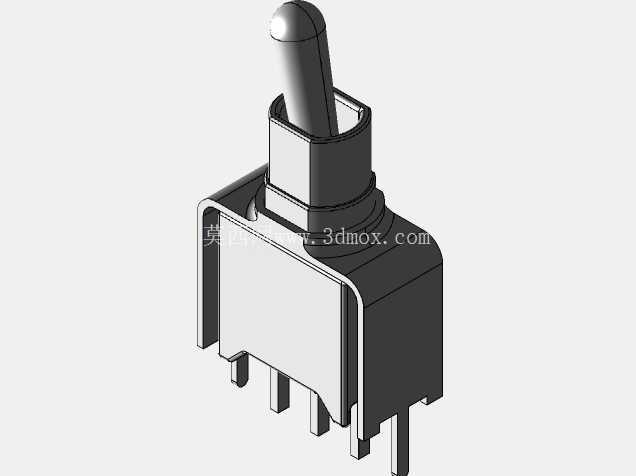

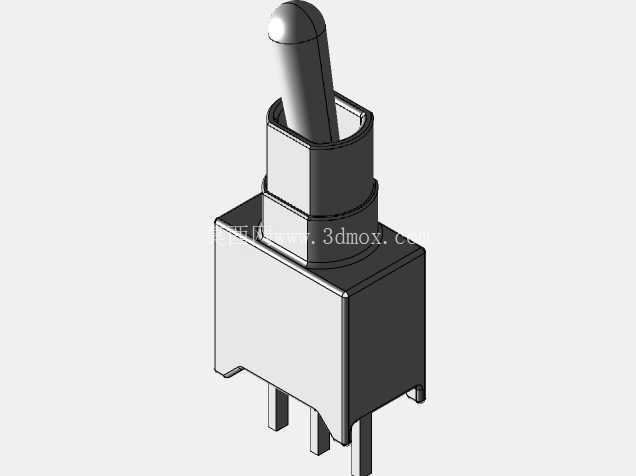

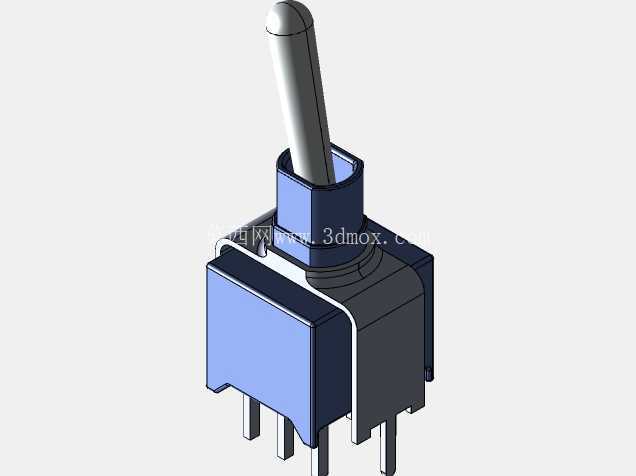

　　底部直式PC端子是安装边界的重点。端子按标准网格排布，建模时需要保证引脚中心线与PCB孔位严格对应，同时控制引脚伸出长度，使其既能穿过板厚完成波峰焊或手工焊接，又不会在板底与外壳、相邻元件发生干涉。TLP0直式端子侧重直接插装，TLY0支架安装形式则通过支架承担侧向载荷，结构工程师在布局时应在开关周围预留拨杆摆动锥面空间，不能只按静态矩形本体留孔。面板侧还要考虑密封套与开孔边缘的关系，拨杆根部不能被面板压死，否则会造成卡滞或密封件早期失效。

　　触点腔内部围绕动触点、定触点和定位弹珠展开，拨杆摆动时带动内部滑块切换接触位置，档位机构提供到位停顿感。三维装配中需体现拨杆、密封套、壳体、端子和支架的层级关系，检查拨杆在极限角度下是否与套口干涉，端子与塑胶本体之间是否保留封胶位置，金属支架与PCB焊点是否形成合理受力路径。外形尺寸虽小，但安装边界涉及面板开孔、板上高度、板底引脚、操作手指空间和防水密封多个维度，建模时不能只还原外观，应把可装配性、焊接工艺和维护冲洗条件一并表达清楚，这样后续选型、开孔和PCB协同设计才不会在样机阶段反复返工。
