适配RK3568平台的FCBGA636L芯片封装结构

　　在消费级嵌入式硬件、工业控制板卡的开发流程中，核心主控芯片的封装结构建模是PCB Layout、结构干涉校验、散热方案设计环节必不可少的基础参考，本次呈现的FCBGA636L封装结构，正是针对瑞芯微RK3568SW2020主控芯片做的精准结构还原。从实际工程落地的角度看，这类FCBGA封装的芯片，大多应用在对板卡集成度、信号完整性有较高要求的场景，比如边缘计算网关、工业触控一体机、智能NVR、车载智能终端这类设备里，主控芯片的封装尺寸、焊球排布、本体高度直接决定了PCB的层叠设计、周边器件的布局边界，甚至是整机外壳的内部避让空间规划。做这类封装建模的时候，首先要锚定的是安装基准面，也就是芯片焊球与PCB焊盘接触的共面基准，

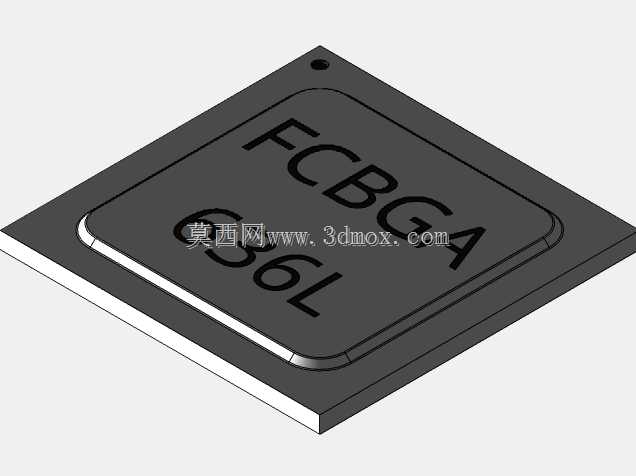

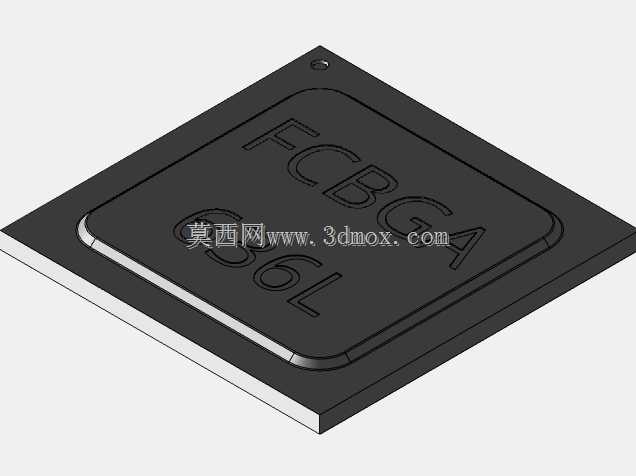

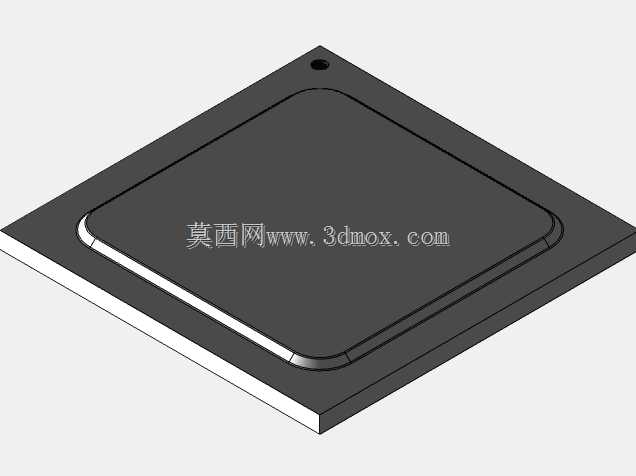

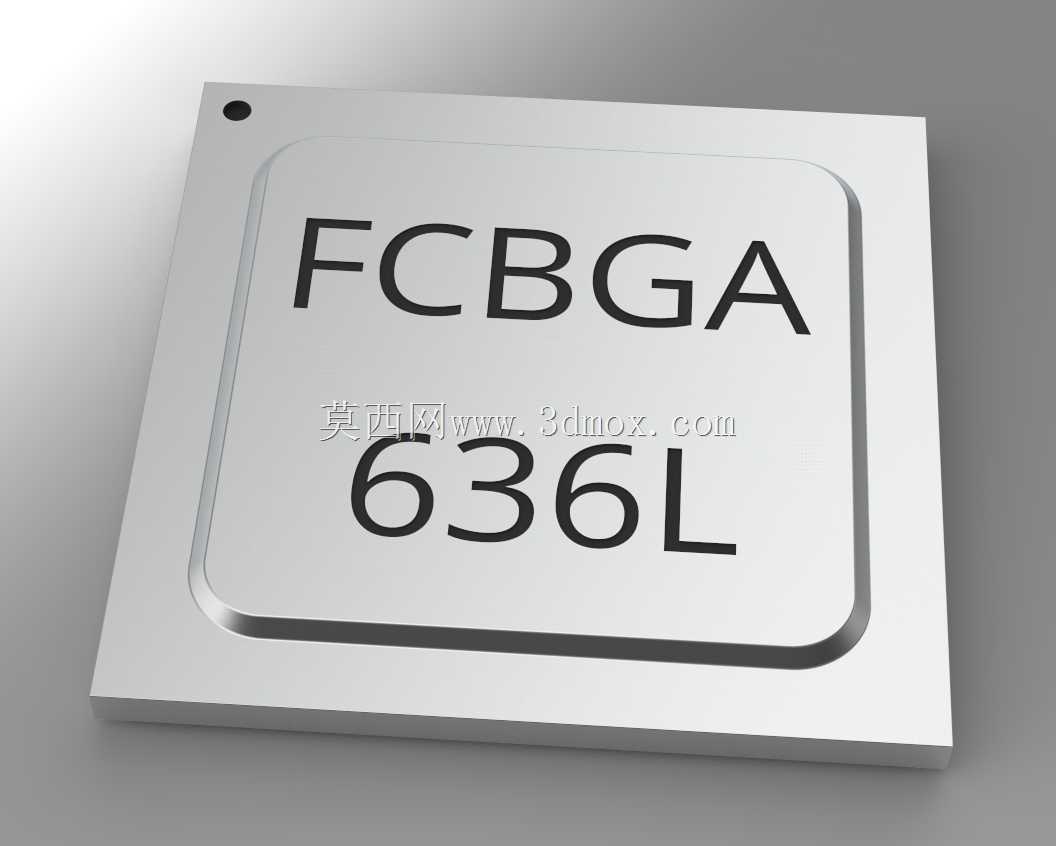

　　整个封装的外形轮廓、中心定位标记、边角的极性标识点都要以这个基准为参照做坐标对齐，避免后续装配时出现极性反向、焊球对位偏移的问题。从外形结构来看，这款FCBGA636L封装采用正方形本体设计，边角做了小尺寸的圆弧过渡处理，本体表面的丝印区域预留了清晰的型号标识位，左上角的圆形极性标记是生产装配时的核心对位参照，在SMT贴片环节，产线的视觉对位系统就是通过识别这个标记来确认芯片的摆放角度，避免贴装反向造成整板报废。封装的核心连接部分是底部的焊球阵列，636个焊球按照规则的行列矩阵排布，焊球的直径、相邻焊球的中心节距都严格遵循JEDEC相关封装标准，建模时焊球的球面弧度、共面度公差都做了还原，能够直接导入PCB设计软件做封装匹配校验，也能用于SMT钢网开孔的尺寸参考。在结构设计的细节处理上，封装本体的分层结构也做了对应还原，包括核心的硅芯片载体层、底部的焊球连接层、表面的塑封保护层，不同层级的厚度参数都参考实际芯片的封装规格设置，在做热仿真分析的时候，可以直接给不同层级赋予对应的材料导热系数，模拟芯片满负载运行时的热量传导路径，辅助设计人员评估被动散热片的尺寸、安装位置，或者主动散热风道的规划。很多硬件结构工程师在做板卡初期设计的时候，容易忽略芯片封装的实际高度公差，导致后期整机装配时散热片与外壳干涉，或者焊球高度与PCB阻焊层的间隙不匹配，出现焊接虚焊的问题，这个模型在构建时就把封装的总高度、塑封体的厚度、

　　焊球的 collapse 后高度都做了符合实际生产工况的参数设置，导入装配环境后可以直接校验芯片表面到散热片安装面的间隙，提前预留出导热硅脂或者导热垫的压缩空间。另外，在板卡布局的实际场景中，这类BGA封装的芯片周边要预留足够的返修操作空间，模型的外轮廓边界可以直接作为布局禁布区的参照，避免在芯片周边过近的位置放置过高的电容、接插件等器件，给后期的BGA返修台加热、芯片拆焊预留操作空间。从信号完整性的角度看，FCBGA封装的焊球排布直接影响高速信号的出线路径，模型里的焊球坐标完全对应实际芯片的引脚定义排布，设计人员可以直接参照模型的焊球位置规划差分信号的出线路径，优化过孔的位置，减少高速信号的反射、串扰问题。

　　不同于很多简化的封装模型只做了方块外形的示意，这个结构还原了封装的所有细节特征，包括表面的丝印凹槽、边角的成型倒角、焊球的球面形态，不管是用于产品的结构爆炸图渲染、装配工艺演示，还是实际的工程设计校验，都能满足精度要求。在做整机结构的跌落仿真、振动仿真时，也可以将这个封装模型导入装配体，赋予对应的材料属性，模拟芯片在受到冲击、振动时的焊点应力分布，提前优化PCB的固定点位置，减少长期使用过程中BGA焊点开裂的失效风险。对于刚接触硬件结构设计的工程师来说，这类精准的封装模型也能帮助其快速理解FCBGA封装的结构特点，掌握BGA类器件在布局、装配、散热设计中的核心注意要点，减少设计阶段的试错成本，缩短产品从设计到量产的周期。
