这款适配板的核心定位是解决M.2规格NVMe协议固态硬盘与USB3.2接口主机的直连通讯需求,在日常工程调试、数据迁移、外置存储扩容场景中有着极高的使用频率,不管是结构工程师做硬件方案验证,还是产线做SSD功能测试,或是个人用户搭建高速移动存储,都能依托这块板卡实现稳定的信号转换。板载核心转换芯片采用JMS583方案,这一方案在USB3.2 GEN2速率的NVMe转接场景中应用非常成熟,能够完整支撑10Gbps的传输带宽,不会出现带宽瓶颈导致的存储读写性能折损,电路设计上围绕芯片做了完整的电源滤波与信号阻抗匹配,电源区域布置了多颗不同容值的贴片电容,滤除不同频段的电源纹波,避免高速传输时出现掉盘、速率波动的问题。

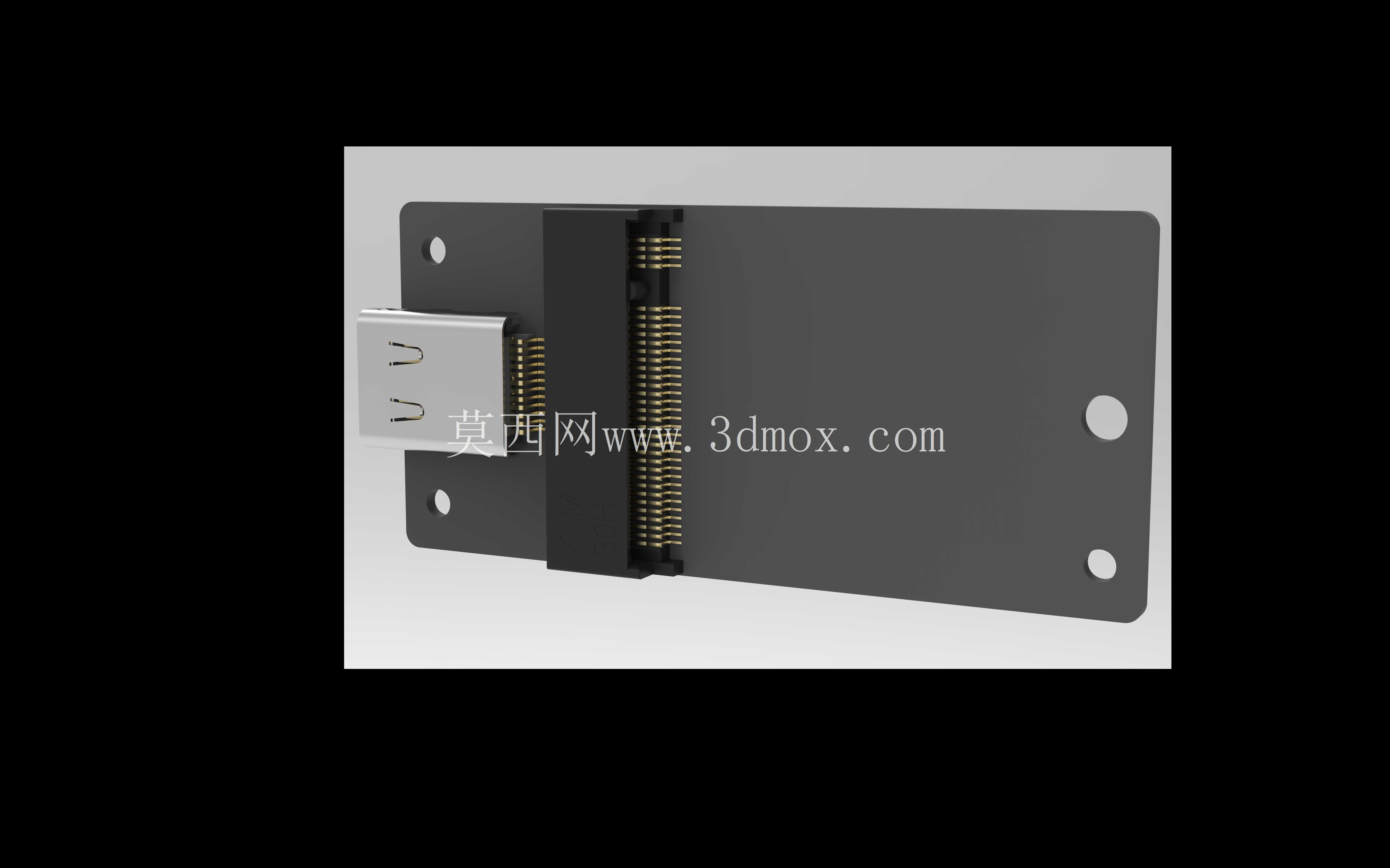

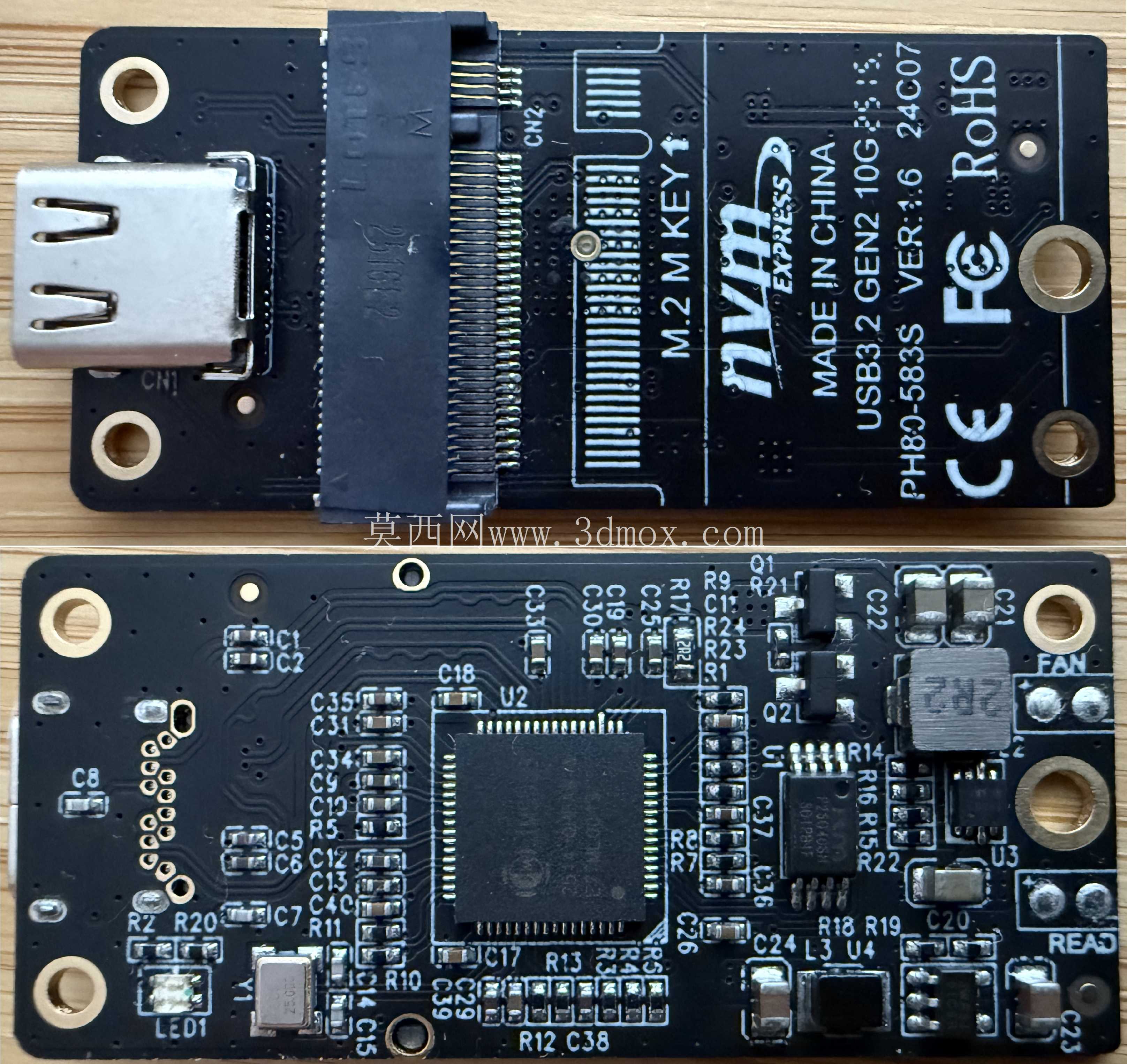

从结构设计维度看,板卡采用标准FR-4双层PCB基材,整体轮廓为矩形,四个角位预留了标准固定孔位,孔位尺寸适配常见的2.5英寸硬盘安装位、外置硬盘盒壳体螺柱,也可以直接通过铜柱固定在测试工装台面上,安装边界清晰,不需要额外做结构裁切就能适配绝大多数通用外置硬盘壳的内部空间。M.2接口端采用M KEY规格插槽,能够兼容2230、2242、2260、2280全长度规格的NVMe协议M.2固态硬盘,插槽旁丝印清晰标注了M.2 M KEY的防呆方向,安装时不会出现插反损坏金手指的问题,插槽旁预留的固定螺柱位置对应不同长度SSD的安装孔位,锁付后SSD不会出现松动移位。

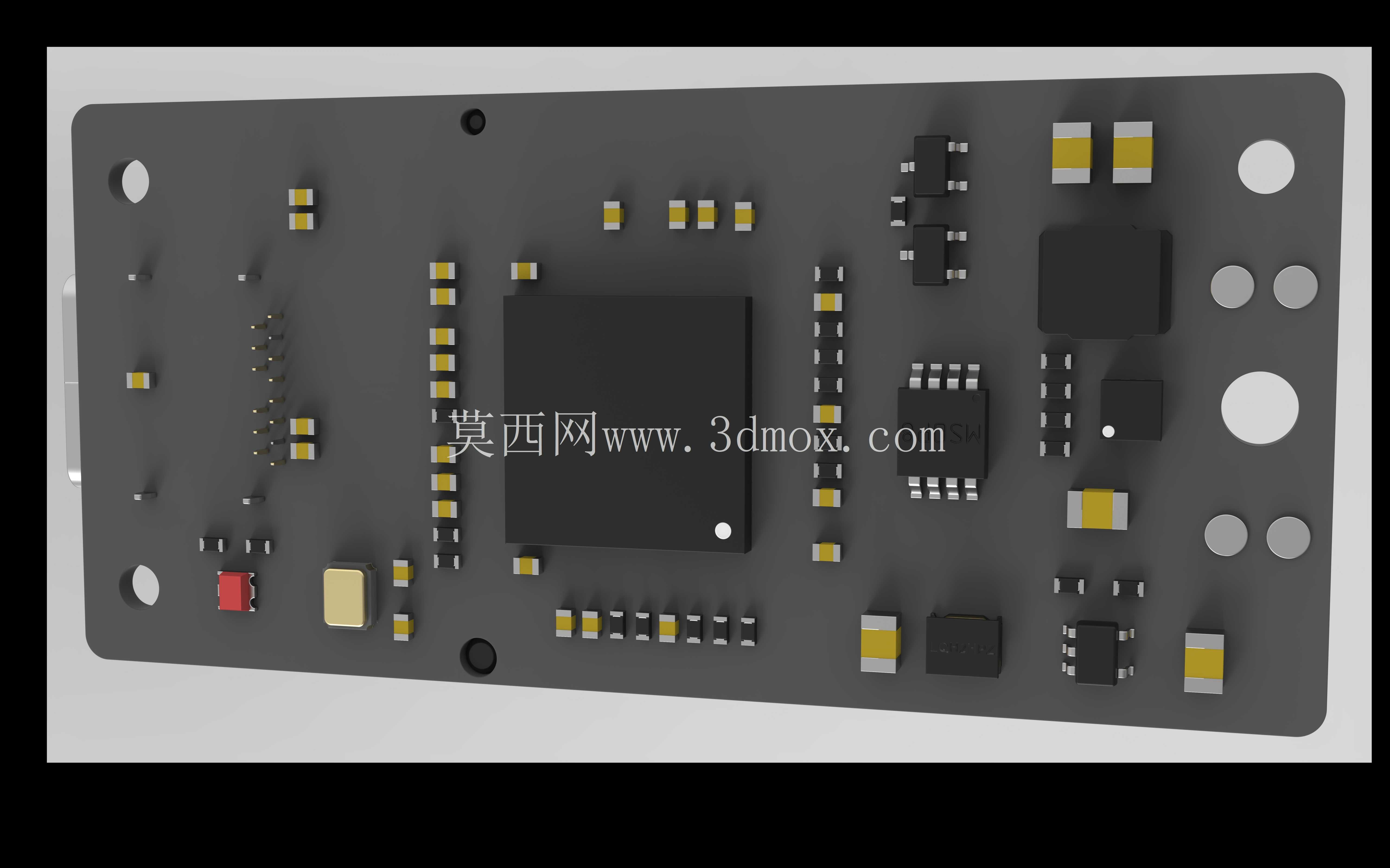

接口端采用标准Type-C母座,金属外壳做了四脚插板加固,能够承受日常插拔的侧向应力,不会因为多次插拔导致接口开焊脱落,接口位置的板边做了对齐处理,装入硬盘盒时接口与壳体开孔的同轴度偏差控制在0.1mm以内,不会出现插头插不到位或者干涉的问题。板卡上的所有贴片元件都布置在PCB背面与正面非SSD安装区域,SSD安装后不会与元件产生干涉,PCB表面做了哑光阻焊处理,丝印标注了所有元件位号与接口定义,后期如果需要做维修改型,能够快速定位元件位置。
在实际使用场景中,这块适配板不需要额外安装供电接口,直接通过USB接口的5V供电就能驱动绝大多数消费级NVMe固态硬盘,电源回路做了过流保护设计,当SSD出现短路故障时会自动切断供电回路,不会反向损坏主机的USB接口。做结构设计时需要注意,板卡上方安装SSD后的总高度不超过8mm,适配绝大多数薄型外置硬盘盒的内部高度空间,如果是做嵌入式设备集成,需要在板卡对应的SSD位置预留足够的散热空间,若搭配高功耗企业级NVMe SSD使用,建议在SSD颗粒表面加装薄型散热片,避免长时间大文件传输时出现过热降速。设计时所有元件的布局都避开了安装孔位与SSD锁付位置,组装过程中不会出现螺丝顶到元件导致短路的问题,板边做了圆角处理,不会有尖锐毛刺划伤壳体或者操作人员。
