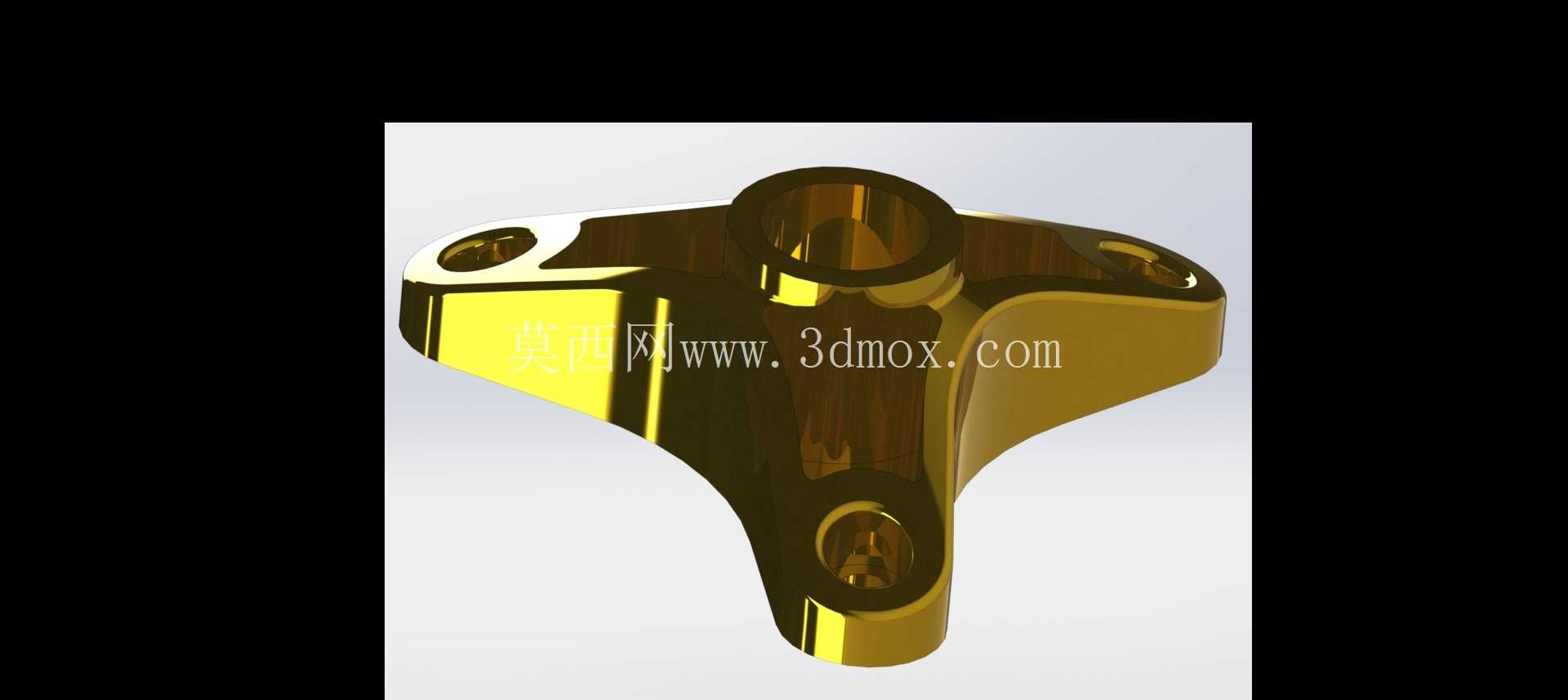

三耳式旋转连接锁紧金属构件

这类三耳式旋转构件常被应用在需要周向限位、多点固定同时保留中心轴旋转自由度的工装夹具、小型操作台调平机构、便携设备支架铰接位中，日常在车间的工装快换工位、检测设备的定位模组、消费电子的支撑转轴组件里都能见到同结构的零件身影。从结构功能来看，中心的通孔是核心的旋转副配合位，孔壁的加工精度直接决定旋转时的同轴度与阻尼手感，三个沿周向120度均匀分布的带孔耳座，是用来穿装锁紧螺钉或者定位销的，这种三耳均布的设计相比双耳结构，在锁紧时能提供更均匀的压合力，不会出现单侧受力导致的旋转轴偏磨问题，哪怕是在频繁正反转的工况下，也能长期保持旋转中心不偏移。

设计这类零件的时候，首先要确定的是中心旋转轴的配合公差，通常如果是和钢制销轴做间隙配合，孔的公差带选H7就能满足多数手动调节场景的需求，如果是需要带阻尼的旋转场景，孔内可以预留聚四氟乙烯衬套的安装槽，避免金属直接摩擦产生异响和磨损。三个耳座的安装孔位置度是设计时的核心管控点，要保证三个孔的中心所在的分度圆和中心通孔同轴，不然安装时会出现螺钉无法穿入、锁紧后零件翘曲的问题，耳座和中心主体的过渡位置做了大圆角处理，不是单纯的外观美化，而是为了降低应力集中，毕竟这类零件经常承受反复的锁紧力，直角过渡的位置很容易在频繁受力后出现裂纹，圆角半径一般取壁厚的0.3到0.5倍，就能在不增加过多整体重量的前提下把应力集中系数降到安全范围内。

从安装边界来看，这类零件的整体外轮廓是由三个耳座的外沿决定的，设计时要提前核算安装空间，三个耳座的外端到中心的距离要小于安装位的最小避让半径，避免旋转时和周边的结构件发生干涉；中心通孔的轴向长度要和配合的销轴长度匹配，两端不能突出安装面太多，不然会影响相邻组件的装配。耳座上的安装孔通常做沉头设计，让锁紧螺钉的头部完全埋入零件表面，不会在旋转时刮蹭周边的管线或者结构。零件的壁厚设计要兼顾强度和轻量化，中心主体的壁厚要能承受额定的径向载荷，耳座的厚度要保证螺钉锁紧时不会出现形变，通常采用锌合金压铸或者黄铜机加工的工艺来做这类零件，表面做抛光或者镀饰处理的版本，多用在对外观有要求的消费类设备转轴位，做发黑或者镀锌处理的版本，更多用在工业工装的内部连接位。

实际选型适配的时候，要先确认中心通孔的直径和所需配合的轴径匹配，再核对三个耳座安装孔的分度圆直径和现有安装位的螺孔位置一致，还要注意零件的总厚度不能超过安装位的预留间隙，不然会出现装配后夹死、无法旋转的问题。如果是用在有振动的工况下，耳座的安装孔可以加装防松垫圈，避免长期振动后螺钉松动导致旋转精度下降。这类旋转构件相比单轴式的转轴，优势在于不需要额外做轴向的限位结构，三个耳座锁紧后就能同时实现轴向固定和周向的旋转导向，装配流程更简单，也能减少整体组件的零件数量，降低装配的人工成本。在做三维建模的时候，要重点管控三个耳座的角度均分公差，还有中心孔和安装孔的位置度，建模时可以先做单个耳座的特征，再通过圆周阵列生成另外两个，能有效保证三个耳座的参数一致性，后续出工程图的时候也要把位置度公差、同轴度公差明确标注，避免加工出来的零件无法满足装配要求。
