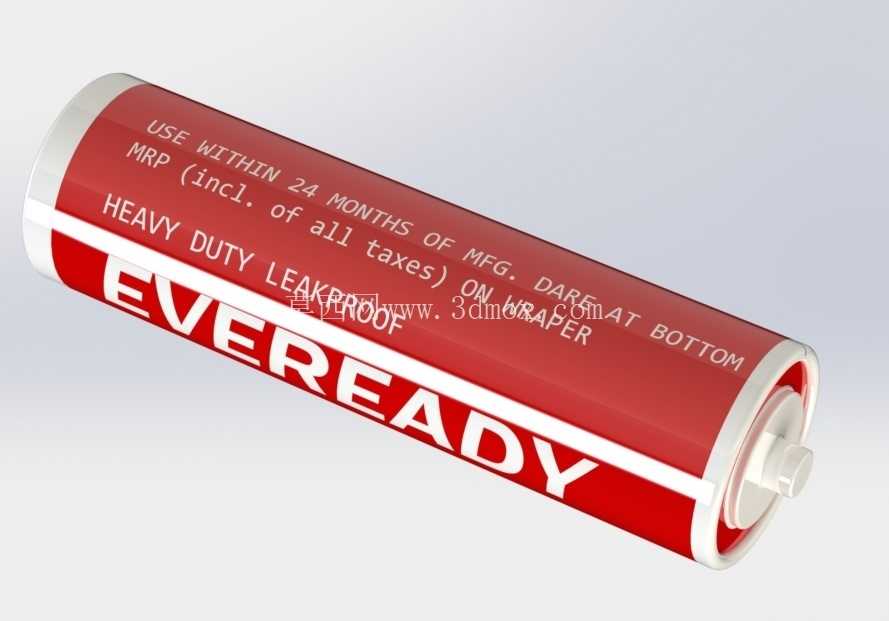

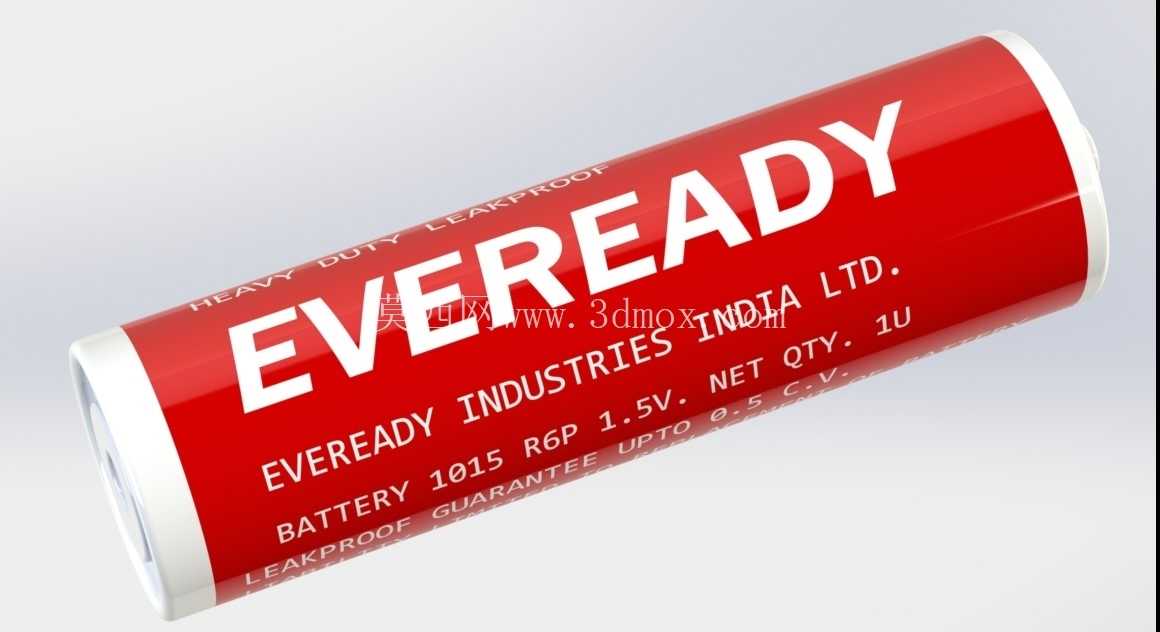

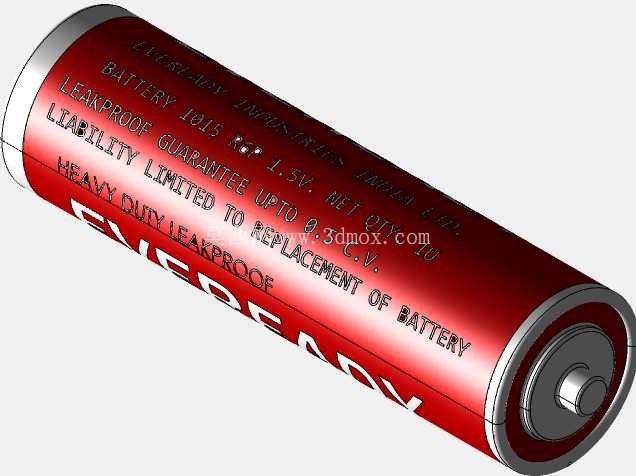

Eveready1.5V干电池结构三维数模

　　日常接触的1.5V圆柱干电池，看似结构简单，实则在消费电子、小型工控手持设备、应急检测仪器、民用小家电等领域有着极广的应用覆盖，从家用遥控器、无线鼠标、手持测温仪，到工业现场的便携测厚仪、回路校验仪的备用供电单元，这类标准尺寸电池的结构建模，是做手持设备电池仓结构设计、供电兼容性校核时绕不开的基础参考项。做这类标准件建模时，首先要锚定的是R6P型号AA电池的通用安装边界，也就是行业默认的圆柱外径14.5mm、总长度50.5mm的尺寸公差带，正极凸起端的直径、突出高度，负极端面的平面度要求，都是建模时必须卡准的参数——毕竟电池仓的弹片接触位、仓体内部避让空间，全靠这些尺寸来做配合设计，一旦尺寸偏差超过0.2mm，就可能出现电池装不进、接触不良的问题。

　　建模过程中，外壳的卷边结构是容易被忽略的细节，真实的干电池钢壳是冲压后卷边封装，正极端的绝缘密封圈、负极底盖的压合结构，都要在数模里还原出来，不能只做一个光面圆柱应付了事，毕竟做结构干涉检查的时候，卷边位置的凸起如果没做出来，后续设计电池仓卡扣的时候就可能出现装配卡滞。外观层面的标识区域，建模时要预留出标签包裹的曲面位置，标签的厚度一般控制在0.1mm左右，包裹后不会超出电池的外径公差，这部分细节在做透明电池仓、开窗式电池盖的产品设计时，会直接影响外观评审的真实度。

　　从功能特性来看，这类1.5V碳性电池属于一次性便携电源，不需要额外充电回路，放电曲线平稳，适合小电流长时间放电的场景，建模时不需要还原内部的化学电芯层叠结构，但要把正负极的导电接触位的位置、形状做准确，方便后续在装配体里直接做电路接触的仿真参考，不用再额外调整接触点坐标。很多新手做这类电池模型的时候，容易把正负极的形状做反，或者把正极凸起的高度做的过高，导致装配时电池仓正极弹片被过度压缩失去弹性，这也是为什么要参考真实量产电池结构做建模的原因——标准件的数模核心价值就是给下游设计提供准确的装配参考，减少打样阶段的试错成本。

　　另外，电池表面的防滑纹理、密封端的涂胶位置，虽然不影响核心装配，但在做产品爆炸图、装配动画演示的时候，这些细节能大幅提升演示的真实感，让非工程岗的评审人员也能直观理解电池的安装方式和结构组成。在做手持设备的重量配平计算时，这个数模也可以赋予对应的材质密度，钢壳、内部电芯、绝缘件分别赋予对应材料的密度参数，就能直接算出单节电池的重量，给整机的重量分布校核提供数据支撑，不用再单独查样本册找重量参数。还有一个容易被忽略的设计点，就是电池的漏液防护结构，真实电池的负极端有专门的密封槽，建模时把这个结构还原出来，后续做电池仓的漏液导流槽设计时，就能对应着做位置避让，避免漏液直接腐蚀仓内的电路触点。整体建模思路是从实际装配需求出发，先锁定核心安装尺寸，再还原关键结构细节，最后补充外观和辅助结构，既保证数模能直接用于结构设计、干涉检查，也能满足渲染演示、装配动画制作的需求，不会出现细节过多导致文件过大、或者细节不足无法用于工程设计的问题。
