Baja SAE赛车带转向装置的管架车架结构

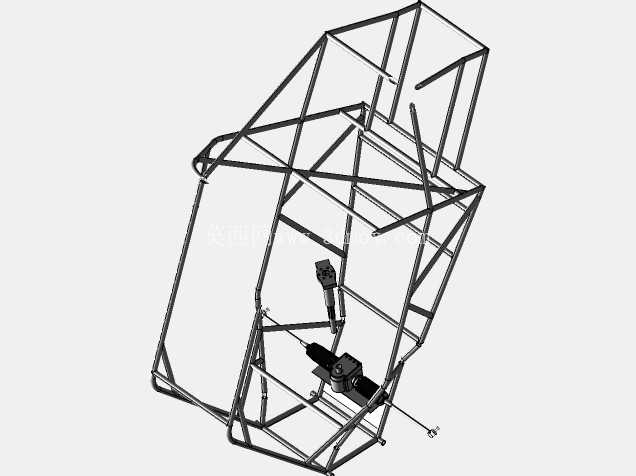

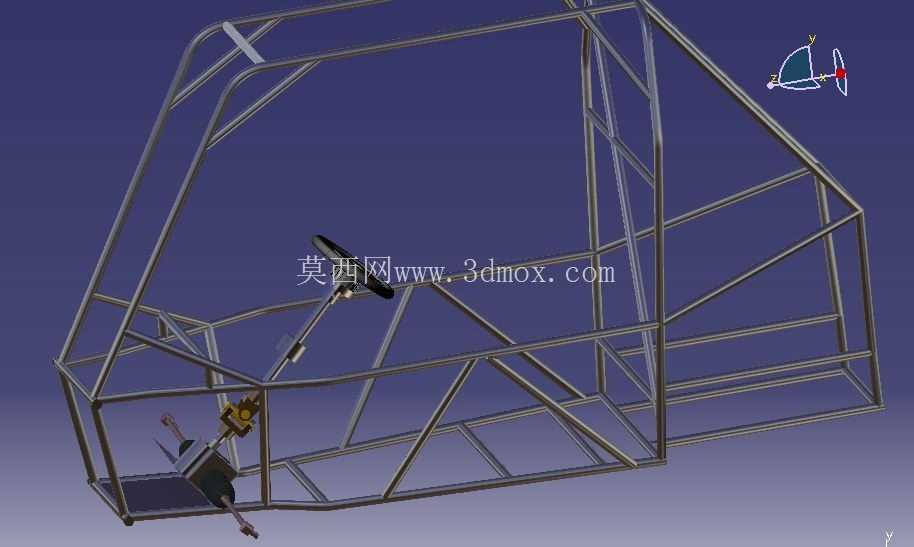

　　这套结构针对小型越野赛事的Baja SAE车型开发，核心承载部分采用空间钢管桁架布局，所有管件的交汇节点都做了贴合式切口处理，避免焊接时出现虚接、应力集中的问题，能在非铺装路面的颠簸、飞跳工况下分散冲击载荷，不会出现局部管段变形开裂的情况。转向装置的安装点位完全匹配赛事规则对驾驶位的人机要求，转向柱的倾斜角度预留了足够的调节余量，适配不同身高的车手操作，转向器的固定支座直接与主车架的前舱加强管段焊接为一体，转向过程中不会出现支座晃动导致的转向虚位。

　　从安装边界来看，车架前部的管段间距预留了前悬架摇臂、减震器的安装空间，转向横拉杆的运动轨迹与悬架跳动轨迹做了运动学校核，在悬架全行程压缩、拉伸的过程中，不会出现转向拉杆与车架管件、悬架部件的运动干涉，保证转向动作的连贯性。车架侧围的管架结构同时承担防滚架的防护作用，侧向的交叉斜撑布置在车手肩部、腰部对应的高度位置，车辆发生侧翻时能直接将冲击载荷传递到底部的主纵梁，不会出现乘员舱侵入的问题。转向装置的输出端连接位做了标准化的花键接口设计，可适配不同齿数的转向摇臂，方便后续根据赛道特性调整转向比，铺装路面练习时可以调小转向比提升转向响应速度，越野障碍路段可以调大转向比降低操作强度。

　　车架底部的纵梁采用等强度变截面设计，前段靠近前悬安装位的管段壁厚更大，承受飞跳落地时的纵向冲击，中段驾驶舱位置的管段通过斜撑形成多个封闭三角形结构，提升整体抗扭刚度，转向柱的中间支撑位固定在中段的横向加强管上，避免长转向柱在高频颠簸下出现共振抖动。转向系统的布置避开了车手腿部的活动空间，踏板安装位与转向柱下端的安全距离满足赛事安全要求，紧急制动时车手腿部不会与转向部件发生磕碰。车架后部的管架预留了动力单元、后悬架的安装点位，整体轴距、轮距的参数都控制在Baja SAE赛事的规则限制范围内，转向轮的最大转角经过校核，能满足狭窄越野路段的最小转弯半径要求，穿越多弯的林道赛道时不需要频繁倒车调整方向。

　　所有管件的焊接坡口都在建模阶段做了预处理，生产时可以直接按照模型的切口尺寸下料，不需要现场反复修配管件接口，能大幅缩短车架的加工制作周期，转向装置的所有安装孔位都在模型中做了同轴度校验，装配时不需要二次扩孔调整，装配精度能得到有效保证。
