双工位快换式型腔加工定位固定装置

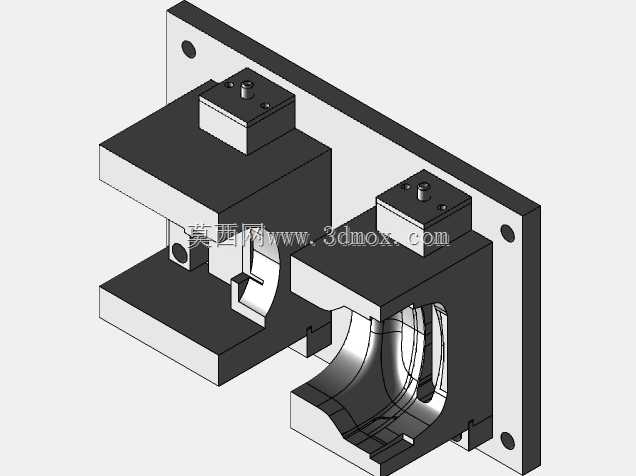

　　这套双工位结构的固定装置，主要面向中小型型腔类零件的机加工、装配定位场景设计，在小批量多品种的通讯结构件、精密五金零件加工产线中，能够大幅降低不同型号工件切换时的夹具调校时间，适配普通铣床、钻床以及小型加工中心的工作台安装需求。从结构布局来看，装置采用立式背板加水平工作台的L型安装基准，背板上预留的四个沉头安装孔可直接与设备工作台T型槽或者专用工装基板配合，安装时无需额外制作过渡连接板，背板与下部工作台通过整体式筋位连接，避免长期受夹紧力后出现基准面偏移的问题。两个独立的夹紧工位对称布置在工作台面上，每个工位都配置了独立的下压式夹紧模块，夹紧模块采用带导向销的压块结构，压块与下方定位型腔的配合间隙控制在0.02mm以内，

　　既保证工件装夹后的定位精度，也能避免压块下行过程中刮伤工件已加工表面。装置下部集成的仿形定位型腔，是针对特定轮廓的工件做的贴合式设计，型腔内壁与工件外轮廓的贴合面覆盖率超过70%，加工过程中切削力传递到夹具上时，不会出现工件颤振、让刀的问题，相比通用平口钳的装夹方式，型腔定位的重复装夹精度可以控制在0.015mm以内，能满足大部分精密零件的半精加工和精加工工序要求。快换设计是这套装置的核心特点，每个夹紧模块都通过两个内六角螺钉与上部安装座连接，当需要加工不同轮廓的工件时，只需要更换对应型腔的下部定位块和匹配的压块，不需要拆卸整个夹具的安装基准，整个换型过程可以在五分钟内完成，不需要重新打表校正夹具基准，对于频繁换型的小批量加工场景，

　　能够减少至少60%的夹具准备辅助时间。从安装边界尺寸来看，装置整体的背板高度控制在180mm以内，工作台面的横向跨度为220mm，纵向深度为150mm，不会占用过多的设备工作台空间，两个工位之间预留了40mm的操作间隙，操作人员装拆工件时不会出现工位干涉的问题，同时也给切削液冲洗、切屑排出预留了足够的空间，装置下部的型腔周边设计了倾斜的排屑斜面，加工产生的金属切屑会顺着斜面滑落到工作台面上，不会堆积在定位型腔内影响后续装夹精度。夹紧模块的压块行程设置为12mm，能够兼容高度在20mm到30mm之间的同系列不同规格工件，压块的夹紧力可以通过上部的调节螺钉调整，针对铝件、塑料件等易变形工件，可以调低夹紧力避免工件装夹变形，

　　针对钢件等需要大夹紧力的加工场景，也可以将夹紧力调整到合适范围，保证加工过程中工件不会出现位移。整套装置的基准面都做了磨削处理，背板的安装面、工作台的定位面平面度都控制在0.01mm以内，各部件之间的连接位置都配置了定位销，避免多次拆装后出现装配精度损失，在长期使用过程中，只要定期清理定位面的切屑和污渍，就能持续保持稳定的定位精度，不需要频繁做精度校正。在实际产线应用中，这套装置除了用于机加工定位，也可以用于工件的粘接、压装等装配工序，双工位的设计可以让操作人员在一个工位加工的同时，在另一个工位完成工件的装拆准备，实现操作时间与加工时间的重叠，进一步提升单台设备的生产效率，相比单工位夹具，双工位布局能够让设备的有效加工时间占比提升20%左右。装置的所有受力部件都采用整体式结构设计，没有多余的拼接部件，长期承受交变切削力的情况下也不会出现连接松动的问题，适合在量产产线上长期连续使用。
