雅马哈TZ250 4DP摩托车后脚踏支架结构

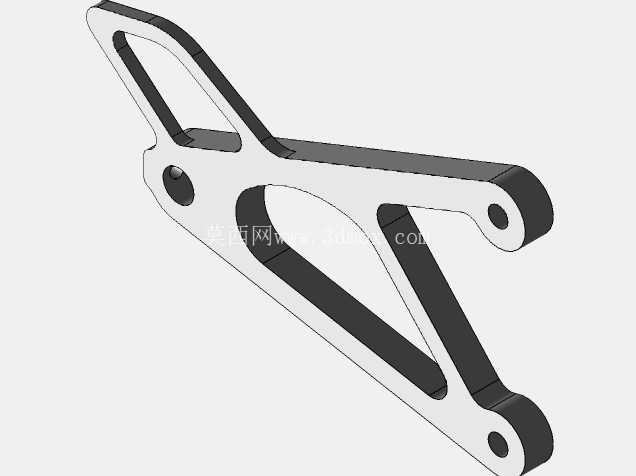

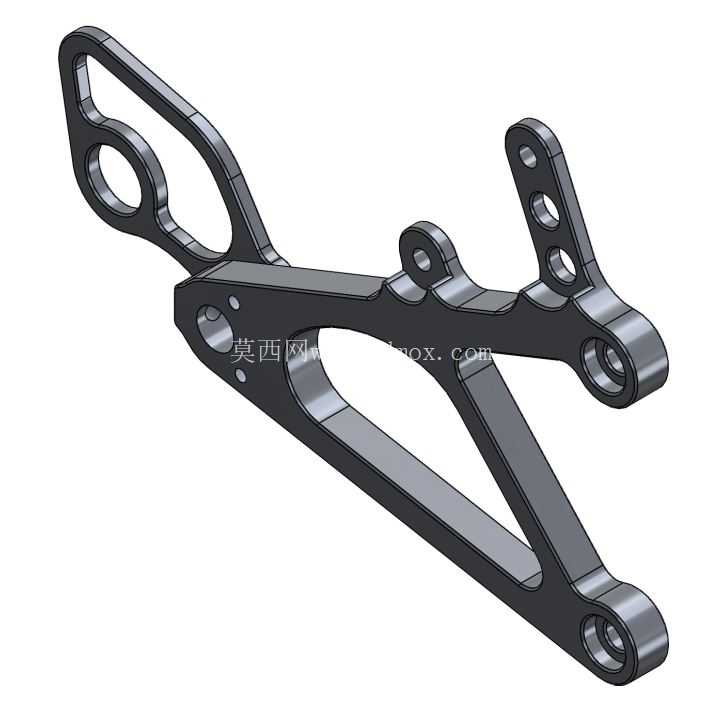

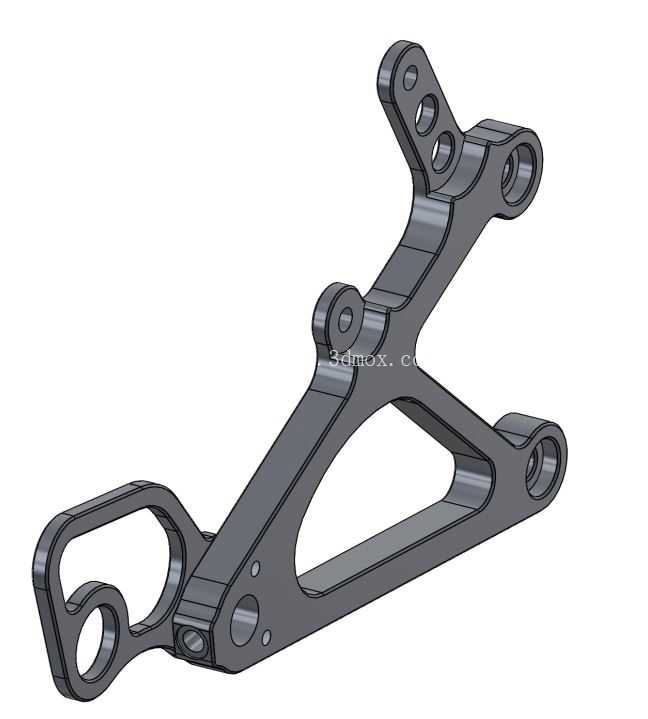

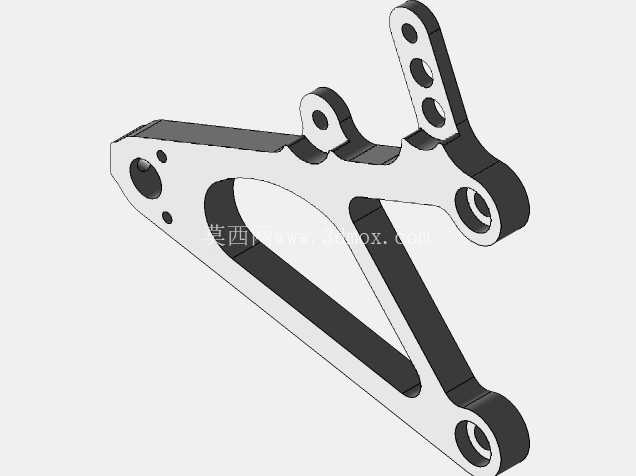

　　这款后脚踏支架是适配雅马哈TZ250 4DP车型的后移脚踏结构件，核心服务于赛道取向的摩托车骑行场景，区别于民用代步车型的低位脚踏设计，后移高位的布局能够给骑手提供更充裕的腿部夹持空间，在大倾角压弯过程中避免脚踏提前磨地触碰到赛道表面，同时匹配赛道骑行时的蜷缩骑姿，降低长时间竞技骑行的腿部疲劳感。从结构设计逻辑来看，整个支架采用一体化镂空的悬臂式结构，主体通过多段变截面的筋条连接各个安装点位，在保证整体结构刚性的前提下尽可能削减非受力区域的材料厚度，既降低了零件自身重量，也避免了多余结构对周边排气、后摇臂运动行程的干涉。

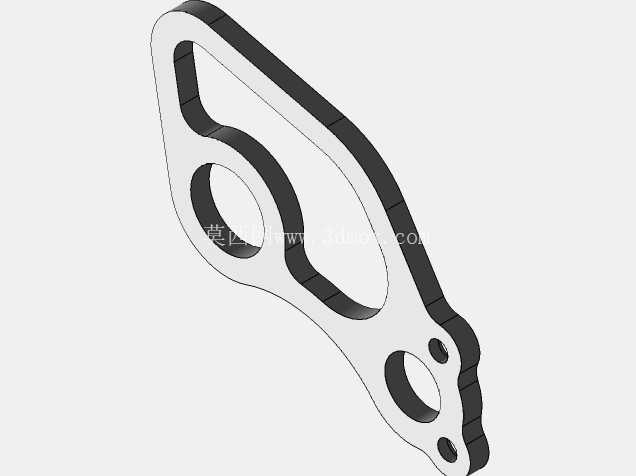

　　支架上的安装孔位完全匹配原厂配套配件的装配尺寸，其中对应脚踏本体的安装位预留了标准销轴的穿过间隙，可直接适配指定型号的原厂脚踏部件；周边分布的螺栓过孔分别对应固定螺栓、衬套、垫圈的装配公差，每个孔位的同轴度、端面垂直度都按照摩托车底盘件的装配精度要求设计，安装后不会出现脚踏旷量、连接松动的问题。在安装边界的考量上，支架整体轮廓完全避让开车辆后侧的排气吊架安装区域，装车后与排气吊架构件形成互补的支撑结构，不会对排气系统的固定造成干涉；支架下部的延伸结构做了圆弧收边处理，在脚踏发生碰撞触地时能够先于脚踏本体产生滑动导向，避免刚性结构直接卡滞引发车辆失控。

　　从受力特性来看，支架的主受力筋沿着骑手踩踏时的力传递路径布置，从脚踏安装位一直延伸到与车架连接的固定端，截面厚度根据受力大小做渐变处理，固定端附近的结构厚度最大，向脚踏末端逐步做减薄处理，同时在各个孔位周边都做了局部加厚的凸台设计，避免螺栓压紧时出现应力集中导致的结构开裂。镂空区域的形状并非单纯为了减重做的装饰性设计，每一处镂空的边缘都做了圆弧过渡，消除了铣削加工过程中可能产生的应力集中点，同时也给安装过程中的工具操作预留了足够的操作空间，在拧紧固定螺栓时不需要额外调整工具角度就能完成各个点位的紧固作业。

　　这款支架同时适配左右两侧的安装需求，两侧支架为对称式结构设计，对应的安装孔位位置完全镜像，不需要单独区分左右件的装配差异，在维修更换时可以快速对位，降低装配过程中的出错概率。配套使用的原厂配件包含不同规格的螺栓、垫圈、橡胶衬套与连接套筒，橡胶衬套的安装位在支架上预留了对应的沉孔结构，装配后衬套能够完全嵌入沉孔内，既可以缓冲骑行过程中脚踏传递到车架的振动，也能避免衬套外露出现老化加速的问题。连接套筒的安装孔位做了精准的内径公差控制，套筒压入后与孔壁保持过盈配合，不会在长期振动下出现松脱脱出的情况。在实际赛道使用场景中，这款后移脚踏支架能够承受骑手在大力制动、重心快速转移时产生的动态载荷，结构强度足以应对竞技骑行中的各种极端受力情况，不会出现塑性变形或者断裂的问题。支架的外形轮廓经过反复的运动干涉校验，在悬架全行程压缩、后轮最大转向角度的工况下，都不会与后摇臂、排气、链条等周边部件发生剐蹭，各个运动部件之间预留了足够的安全间隙，即使在泥沙附着、零件产生小幅形变的极端情况下也能保证运动顺畅。
