焊接工装用多孔定位延长块结构设计

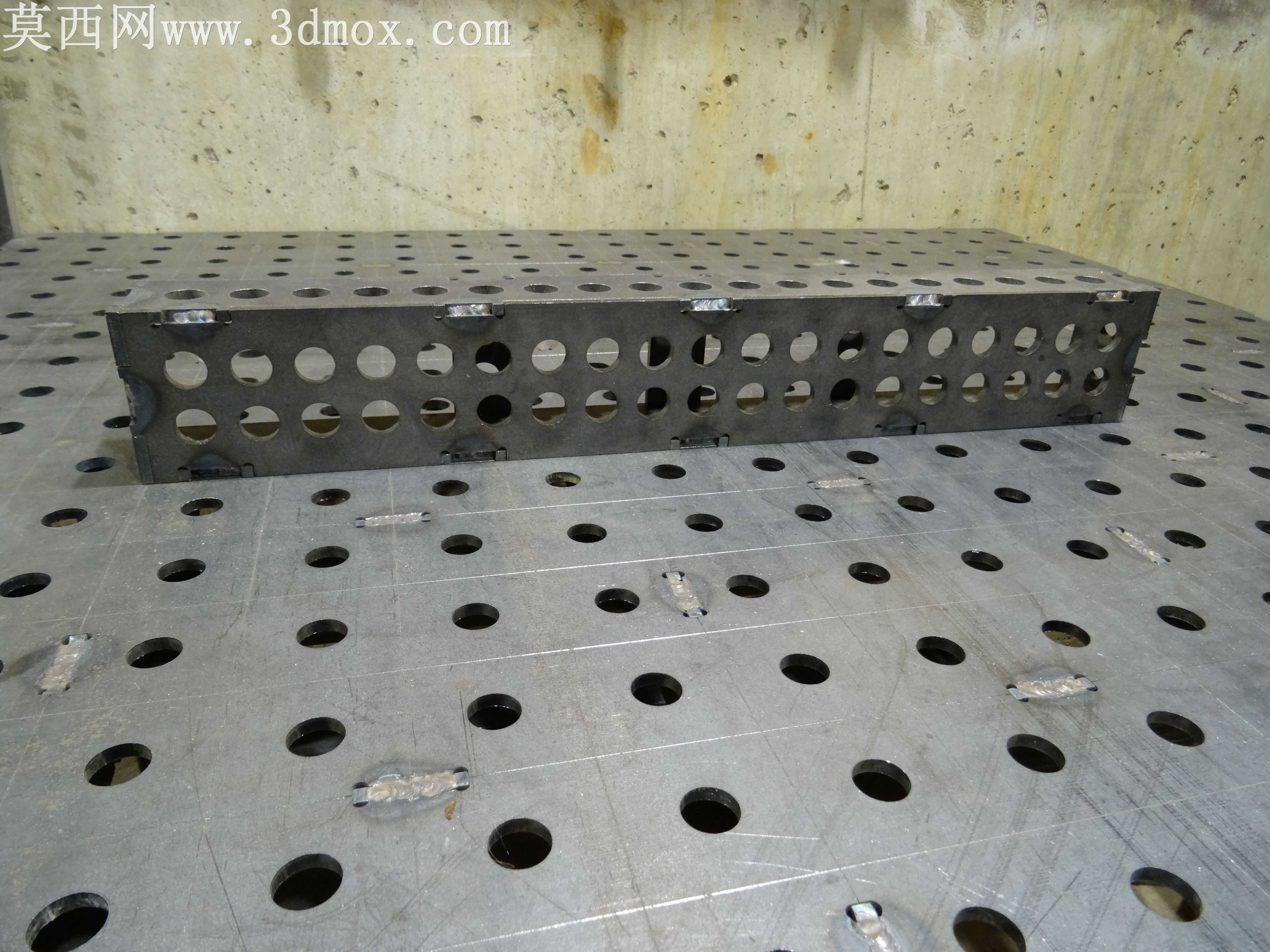

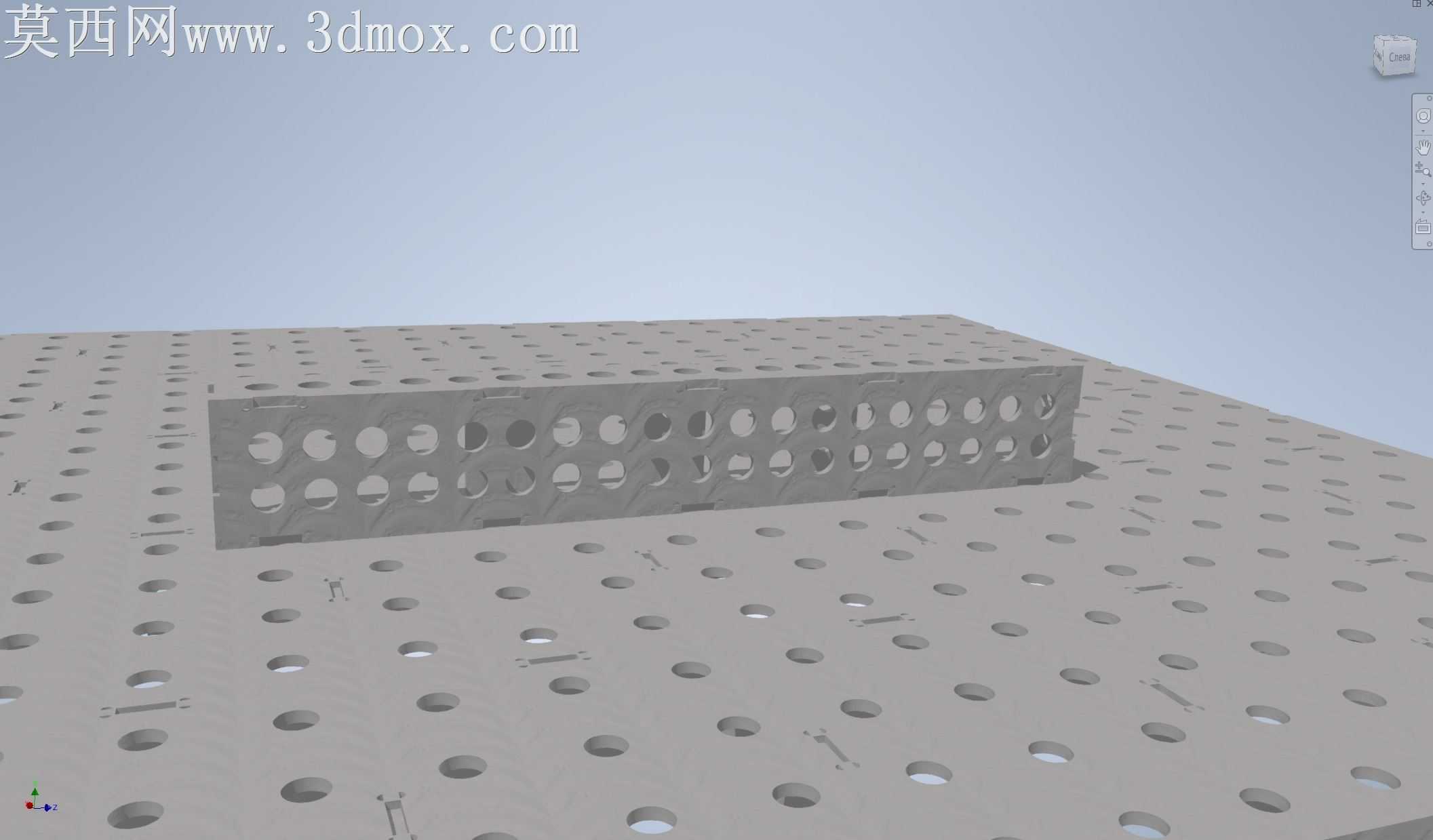

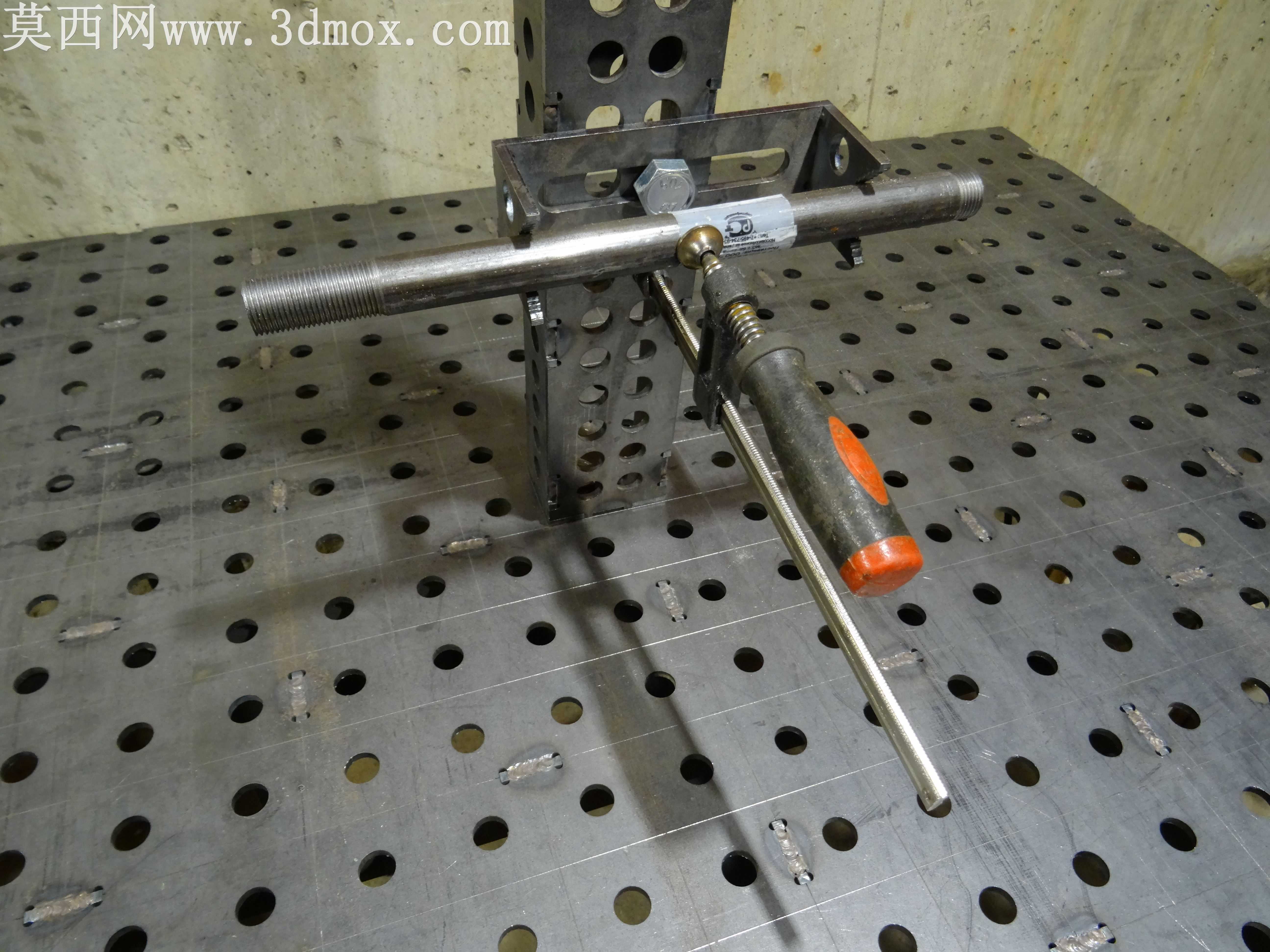

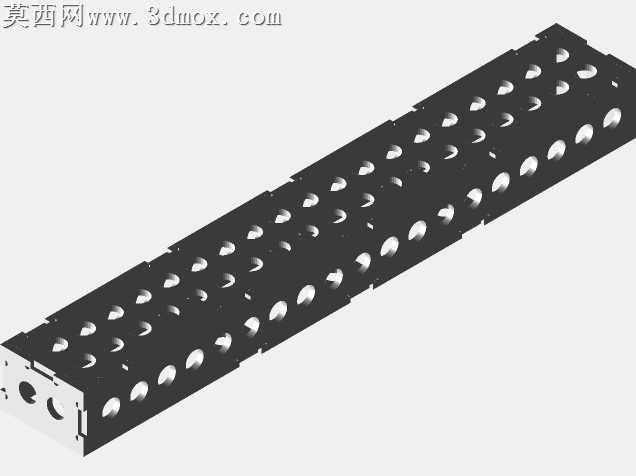

本作品为焊接作业场景配套的定位延长块三维建模成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，全程遵循焊接工装的通用设计规范，精准匹配三维柔性焊接平台的孔位定位标准。模型构建过程中首先完成基础基体的特征搭建，以长500mm、宽75mm、高50mm的长方体作为基体毛坯，按照16mm的标准定位孔直径完成孔位阵列排布：基体顶面按照焊接平台的标准孔距完成等距通孔阵列，保证与平台定位销的适配性；基体两个相邻的长侧面同样按照对应孔距完成多排定位孔排布，孔位贯穿基体侧壁，可实现多方向的定位销连接、夹具拓展需求，同时在侧面孔位之间预留均匀的减重镂空结构，在保证结构刚性的前提下降低零件整体重量，最终成品重量控制在3kg左右，适配现场人工搬运、快速装夹的使用需求。材质设定阶段选用5mm厚度的软钢作为零件加工材质，渲染过程中还原软钢经激光切割、焊接成型后的哑光金属表面质感，对孔位的加工倒角、棱边的轻微打磨痕迹做了细节还原，保证渲染效果与实际加工成品的视觉一致性。结构设计上重点考量焊接作业的实际使用需求：所有定位孔的孔位公差按照工装夹具的通用配合标准设定，保证定位销插拔顺畅无卡滞，同时具备足够的定位精度；基体壁厚均匀设置为5mm，经过结构受力仿真验证，可承受常规焊接作业中工件装夹的压紧力、焊接过程中的热变形应力，不会出现结构弯折、孔位变形的问题；整体长方体结构可实现多件拼接延长，满足不同尺寸工件的焊接定位支撑需求，可搭配快速夹具、定位角尺、压紧器等常规焊接工装配件使用，拓展三维焊接平台的可用装夹范围，解决大尺寸工件装夹时平台行程不足的问题。建模过程中对所有特征做了参数化关联，使用者可根据实际使用需求快速调整长宽尺寸、孔距、孔径、壁厚等参数，无需重新搭建基础特征即可生成适配不同规格焊接平台的延长块模型，大幅提升工装设计的迭代效率。
