适配圆管铝方管的软钢焊接管座

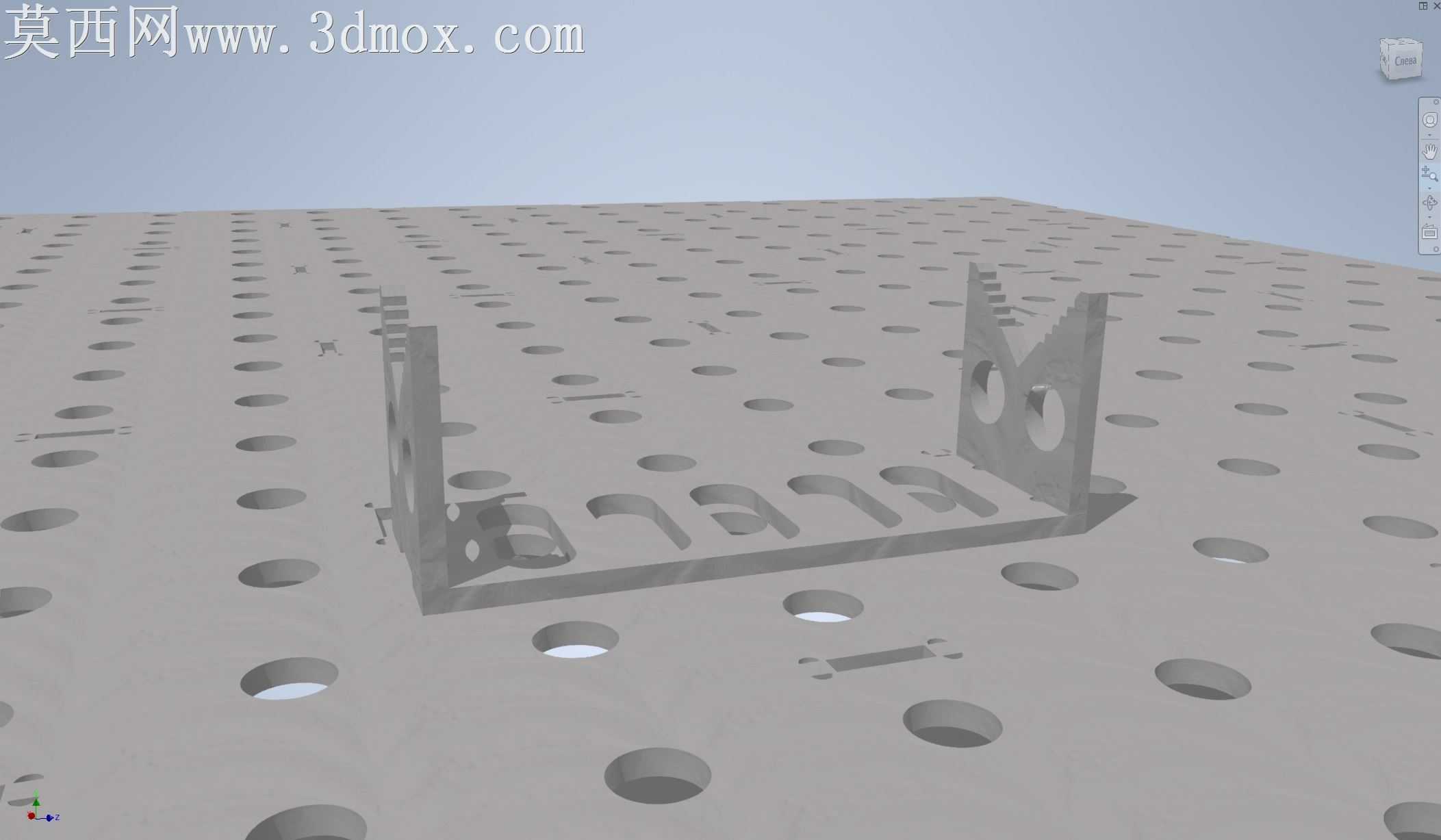

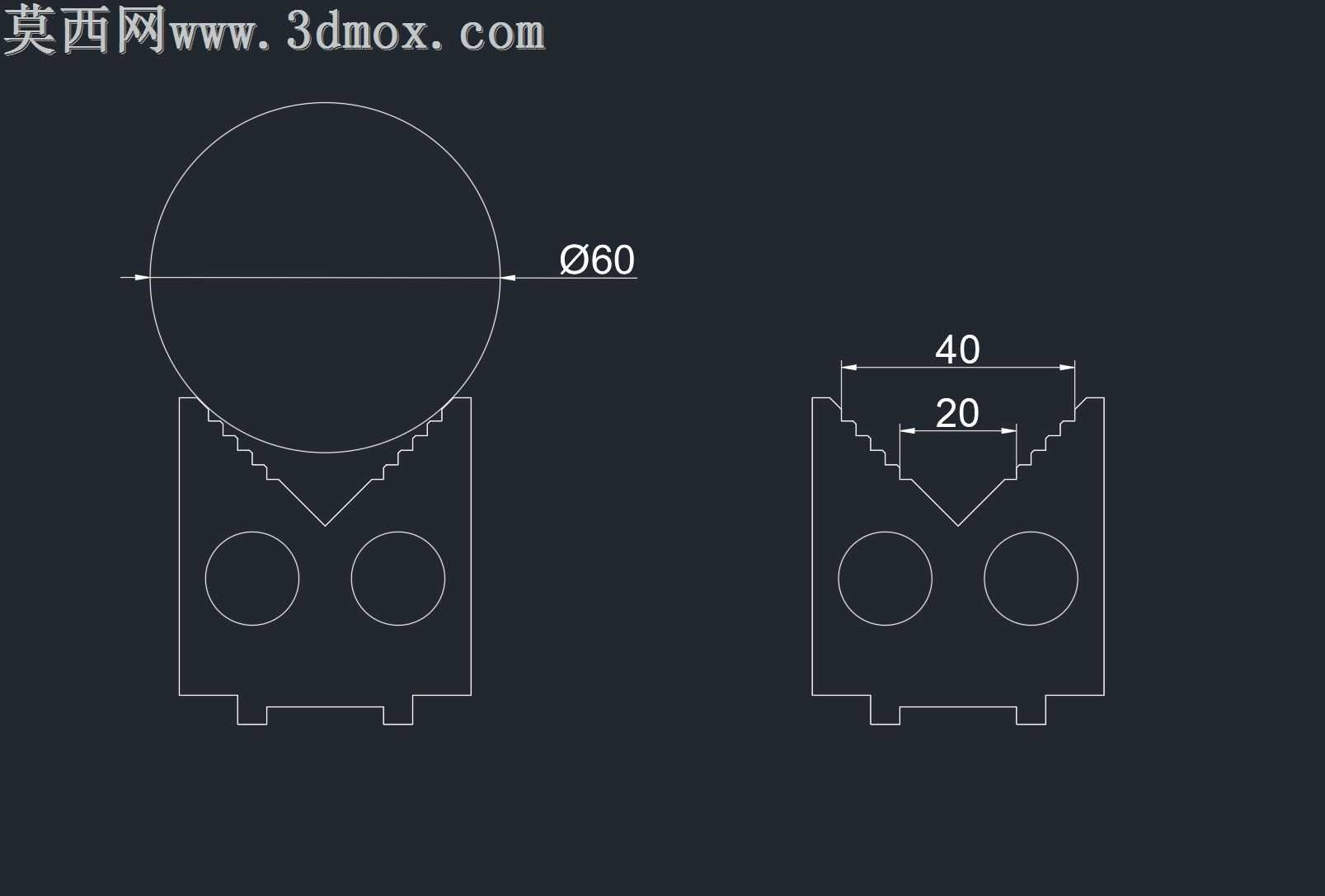

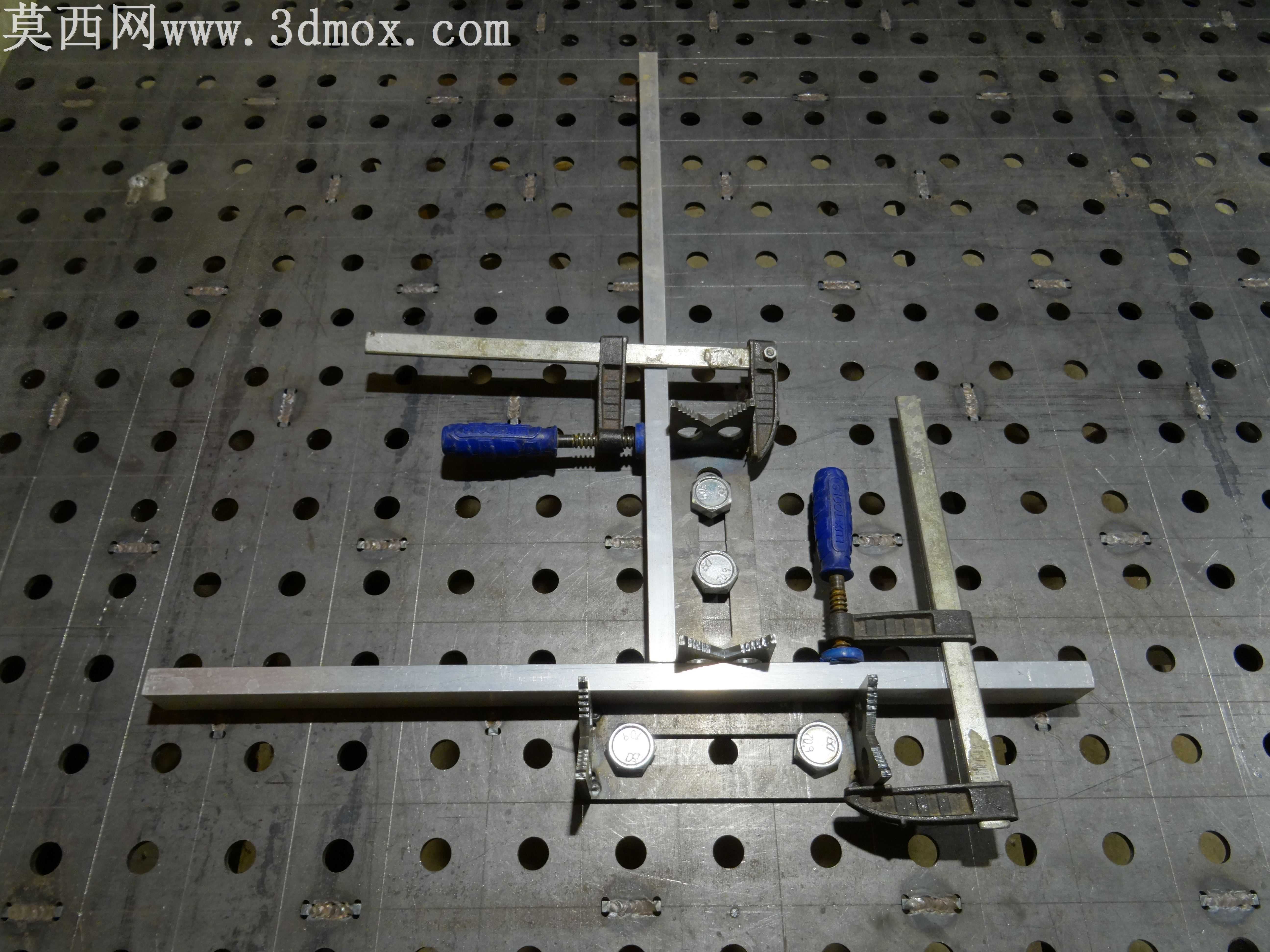

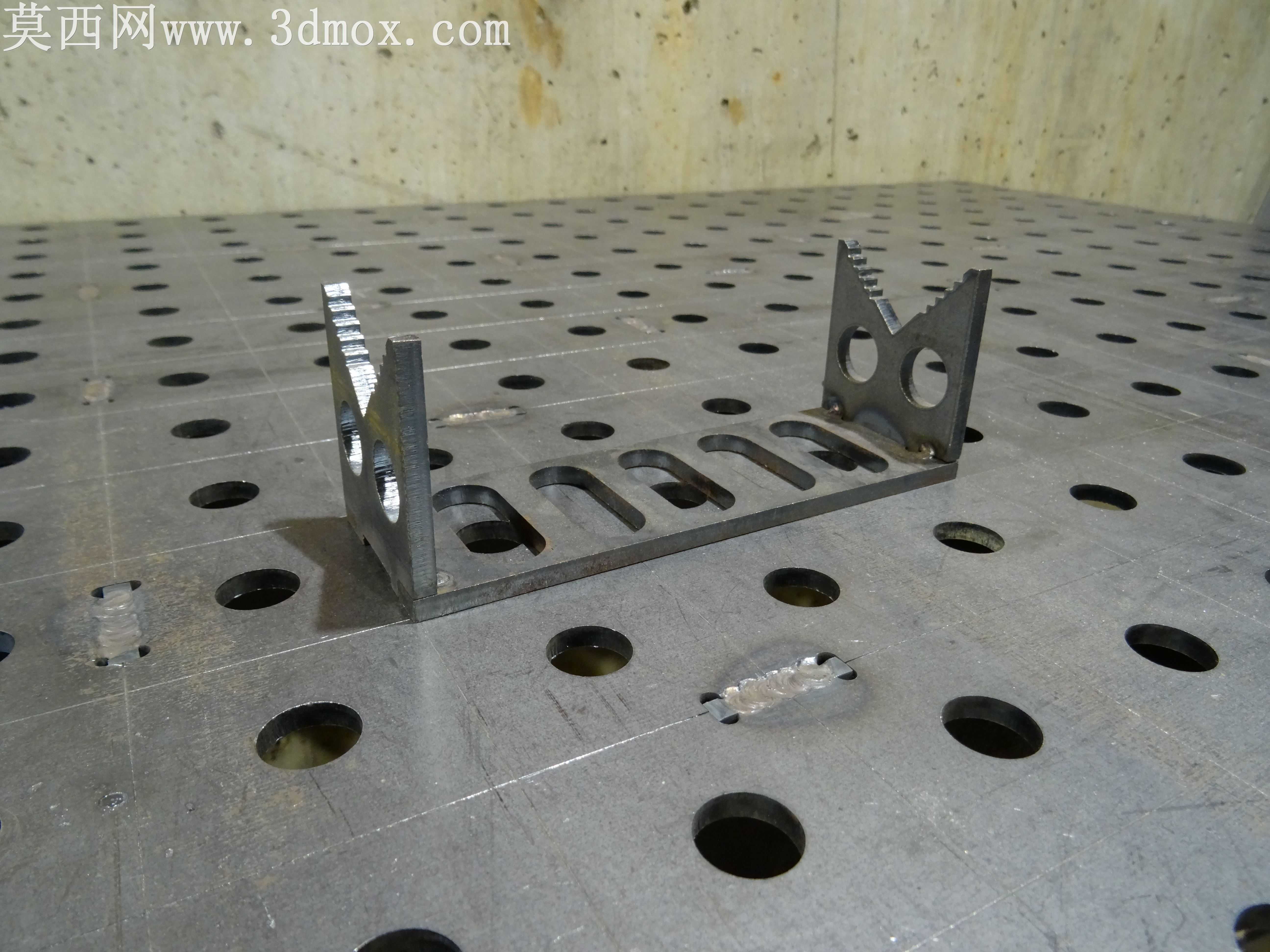

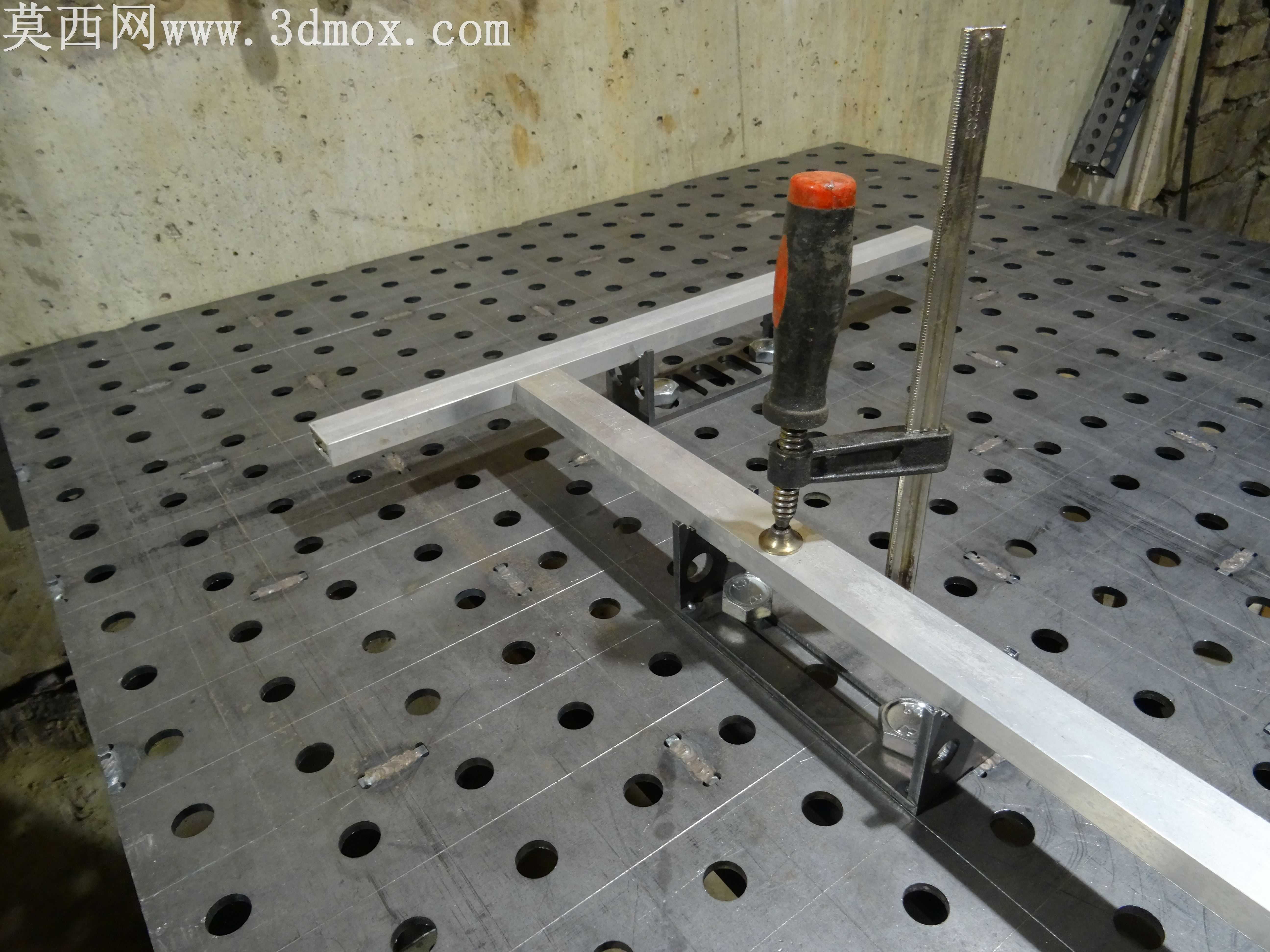

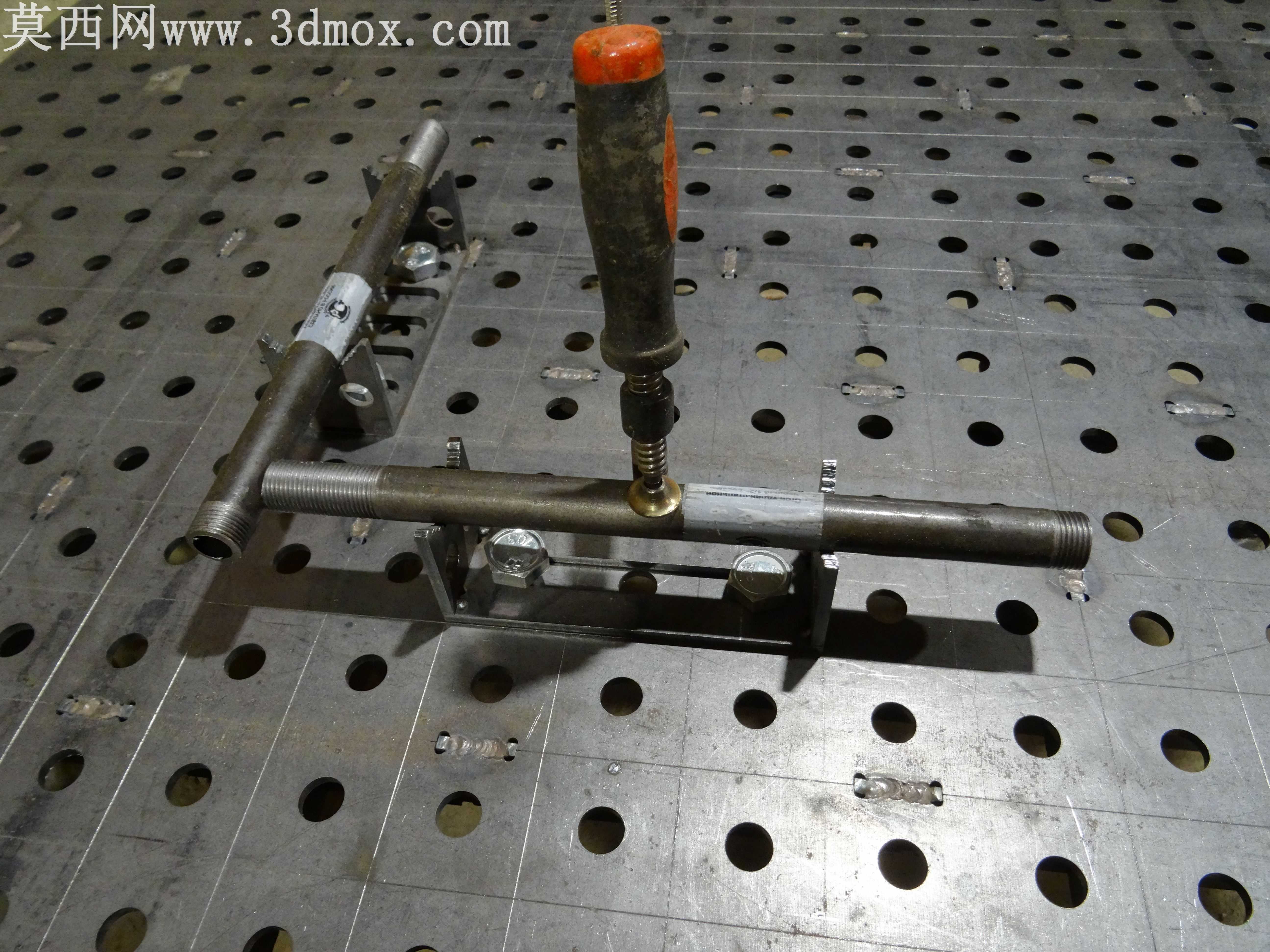

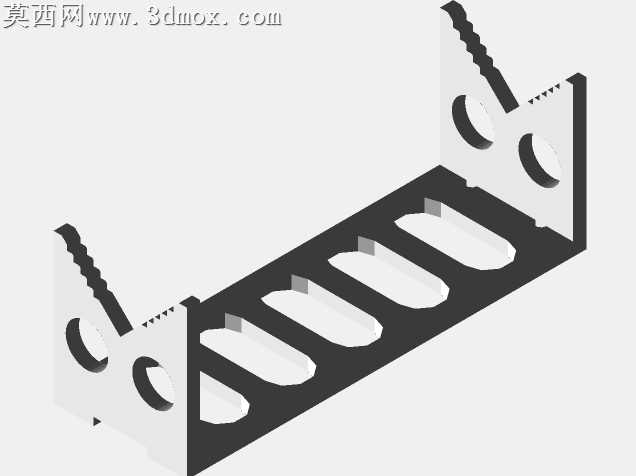

本焊接管座采用三维参数化建模完成整体设计，建模过程中严格遵循实际加工的尺寸公差要求，先绘制底座的二维草图，通过拉伸特征生成5mm厚度的软钢底座基体，底座上开设多组长条形调节孔，可适配三维焊接工作台的标准孔位实现灵活位置调整，满足不同工况下的安装定位需求。两侧的支撑立板通过草图绘制带锯齿的定位卡口与圆形安装孔，卡口的齿形结构经过参数化调整，可精准卡持直径60mm的圆管，同时适配宽度20mm至40mm范围的铝方管，立板与底座之间采用焊接连接结构，建模时预留了合理的焊接收缩余量，避免实际焊接加工后出现尺寸偏差。材质设定上选用工业常用软钢，渲染时还原了软钢经激光切割后的哑光金属质感，表面呈现轻微的加工纹理，无多余镀层装饰，贴合实际工装配件的真实外观。结构设计上采用对称式双立板布局，底座的长条孔沿长度方向等距排布，既保证了管座安装时的位置调节余量，又通过合理的减重孔设计控制整体重量，成品重量约0.3kg，兼顾结构强度与使用便携性。设计思路围绕焊接作业的实际需求展开，摒弃多余的装饰性结构，所有特征均服务于管件定位、快速装夹的核心功能，立板上的圆形通孔可配合快速锁销实现管件的辅助压紧，锯齿卡口可在焊接时防止管件转动移位，无需额外的夹持工具即可完成管件的定位固定，大幅提升小管径圆管、铝方管焊接作业的装夹效率，降低焊接过程中的定位偏差。建模过程中对所有锐边进行了合理的倒角处理，避免实际使用时出现割手的安全隐患，各连接部位的过渡圆角经过应力校核，可承受焊接过程中的轻微冲击载荷，保证管座的长期使用寿命。
