适配圆管铝方管的软钢焊接管座结构

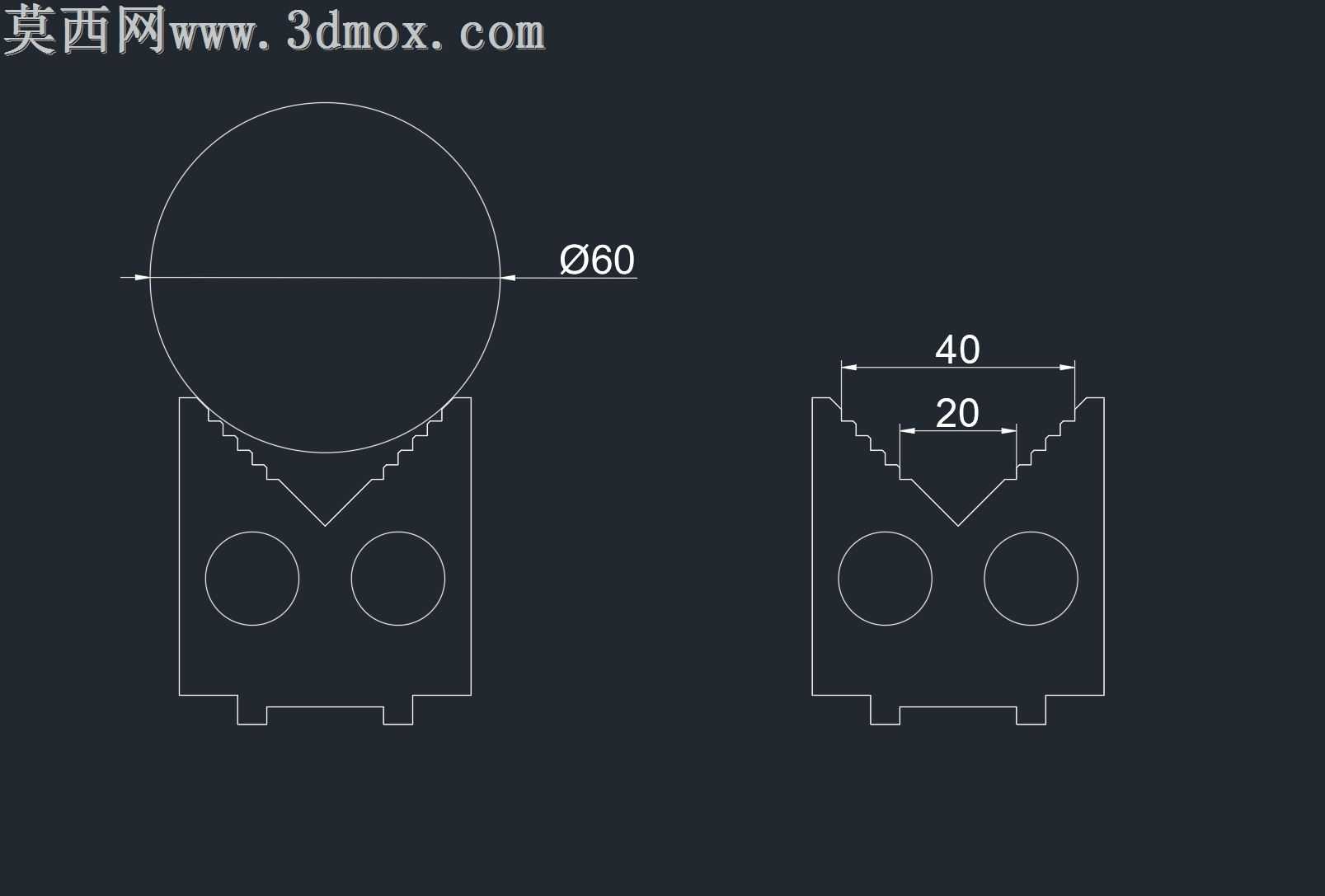

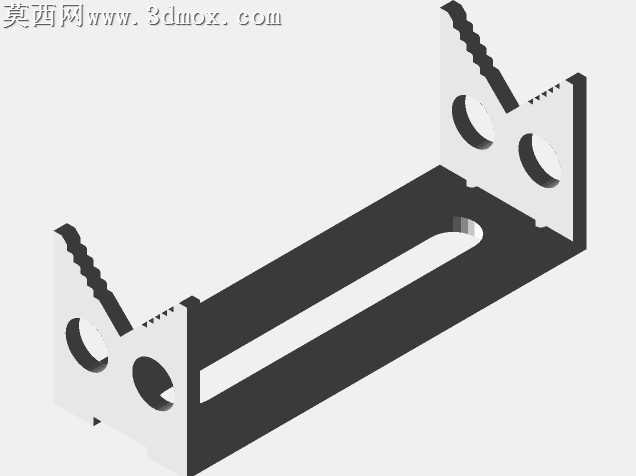

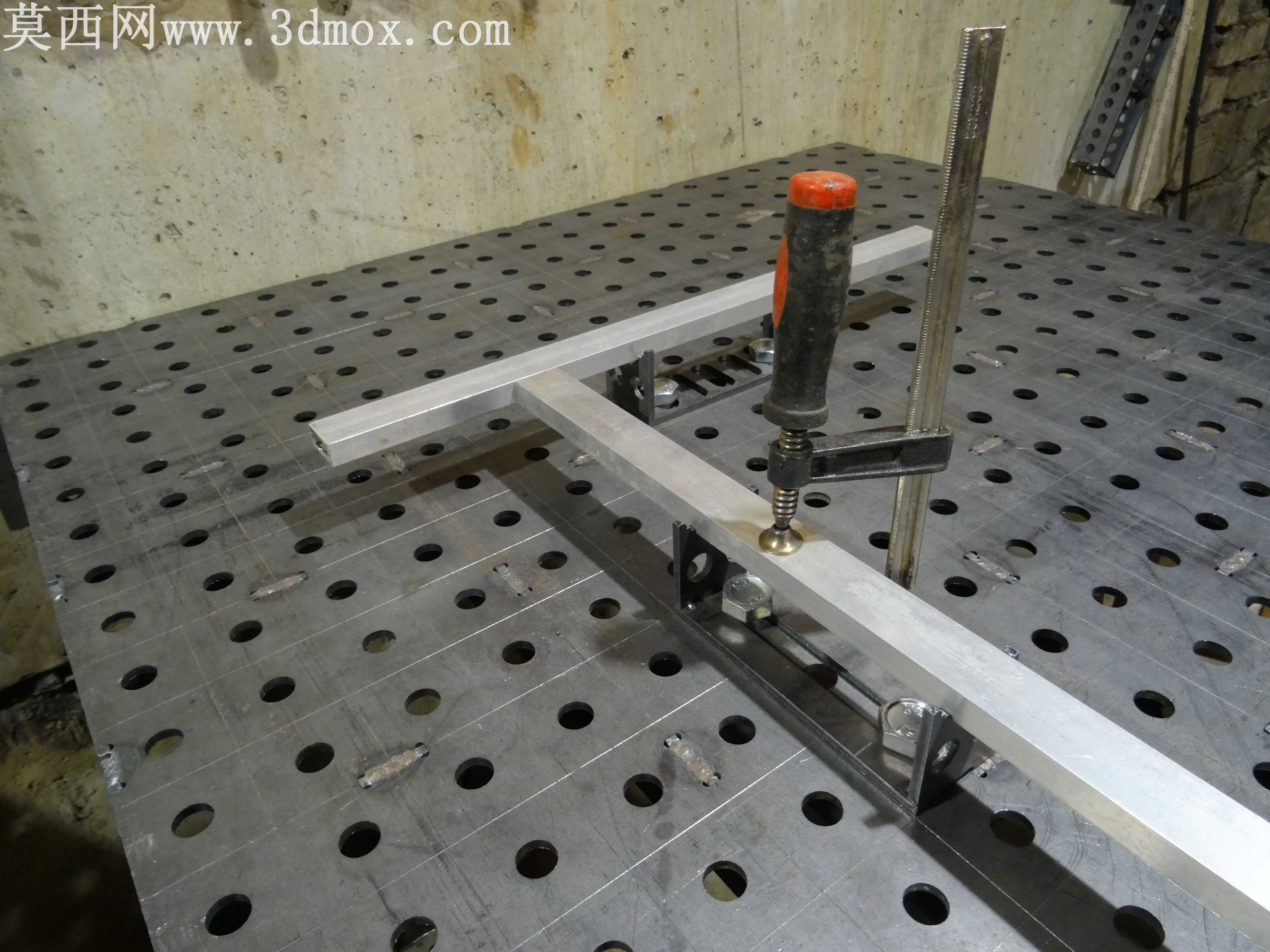

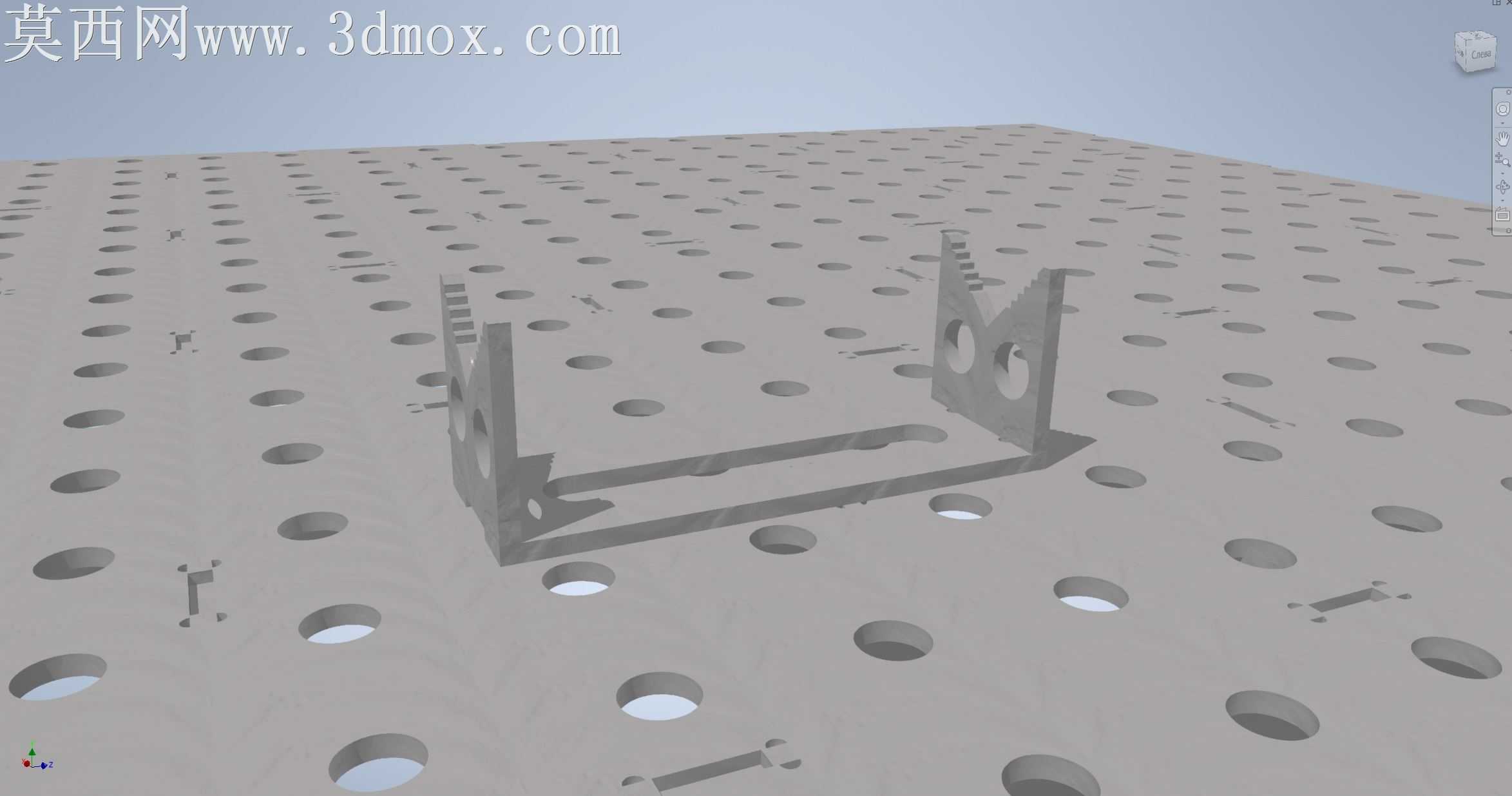

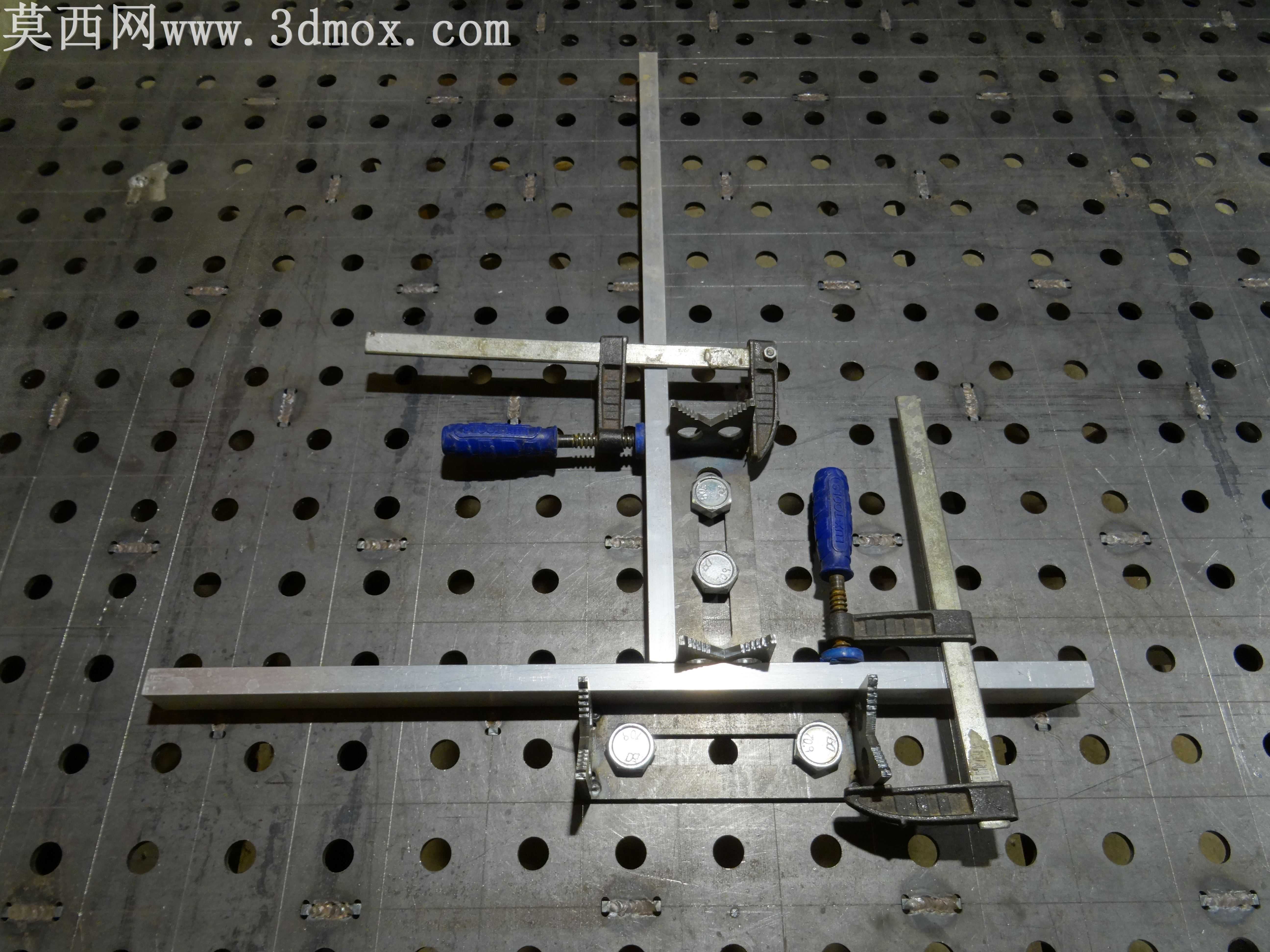

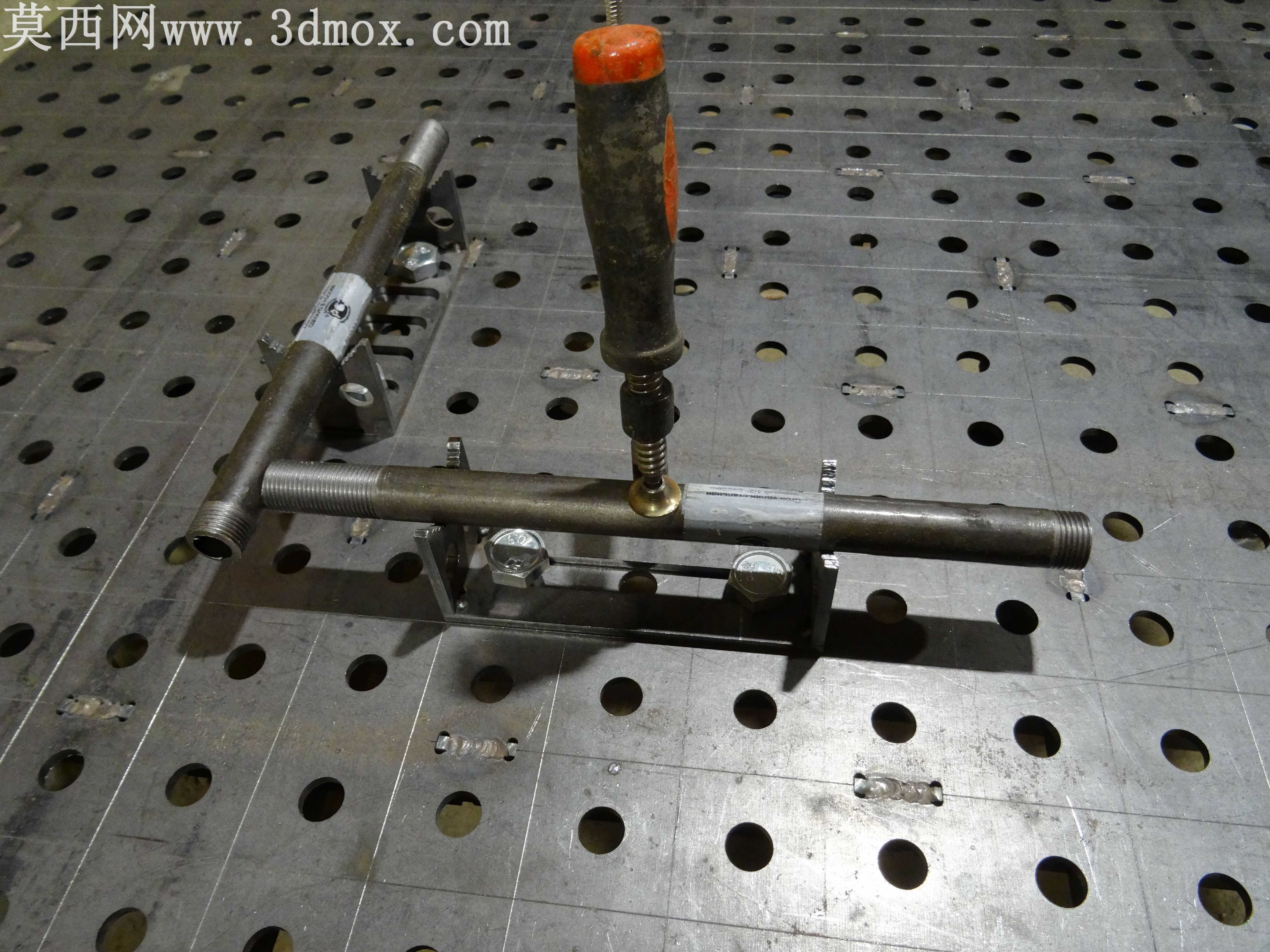

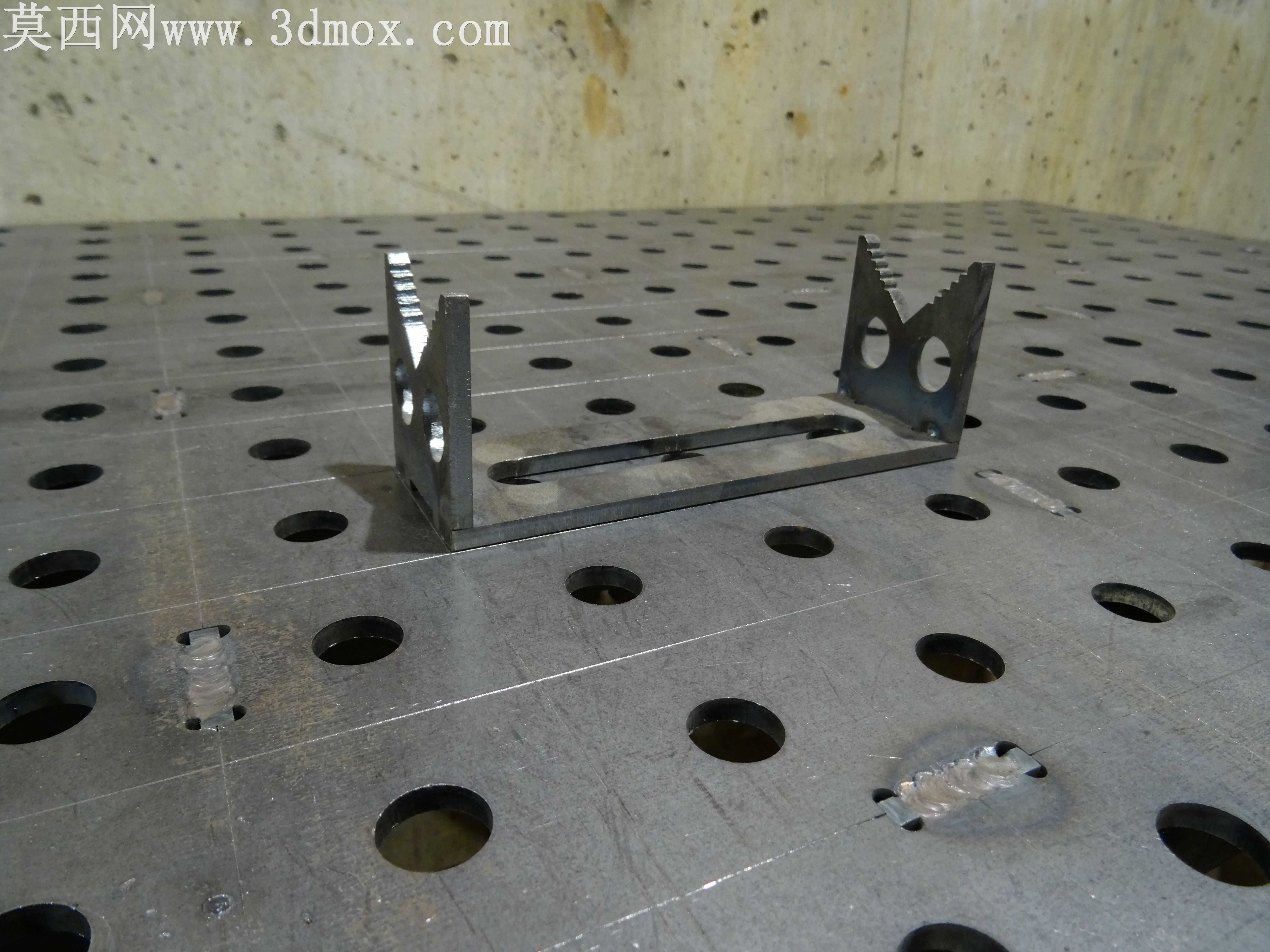

本焊接管座采用三维参数化建模方式完成全结构设计，建模阶段以实际工装夹持需求为核心逻辑，首先确定底座基准平面，绘制长150mm宽50mm的底座轮廓，预留长条调节槽位以适配安装时的位置微调需求，两侧支撑立板采用对称式结构设计，分别开设直径16mm的定位孔，同时在立板顶端加工锯齿形咬合结构，提升与被支撑管件的接触摩擦力，避免支撑过程中出现管件滑移错位的问题。材质设定上选用5mm厚度软钢作为整体构件材料，渲染阶段还原软钢经激光切割、折弯加工后的哑光金属质感，对焊接边角位置做轻微的焊痕肌理处理，还原真实焊接工装的表面状态，同时对三维焊接平台的多孔定位基准面做材质还原，清晰呈现管座放置在工装平台上的实际装配效果。结构设计层面充分考虑适配性需求，整体高度设定为56mm，可稳定支撑直径60mm的圆管，同时兼容宽度20mm至40mm范围的铝方管夹持固定，两侧立板的定位孔可穿入定位销实现与焊接平台的快速锁附，底座的长条槽可根据焊接作业的实际位置灵活调整固定点位，整体构件重量控制在0.3kg左右，兼顾结构强度与搬运使用的轻便性。设计过程中重点考量焊接作业的实际使用场景，立板的锯齿结构经过受力仿真验证，可承受焊接过程中管件放置的冲击载荷与焊接热变形带来的应力影响，所有边角做轻微倒角处理，避免使用过程中出现锐边划伤的安全隐患，整体结构无冗余设计，所有特征均服务于管道焊接时的支撑定位功能，可直接导入加工设备完成下料、折弯、焊接工序，快速制成实物工装投入焊接生产使用，大幅降低管道焊接作业时的定位装夹时间，提升焊接加工的精度与作业效率。
