焊接定位用直角三角工装夹具

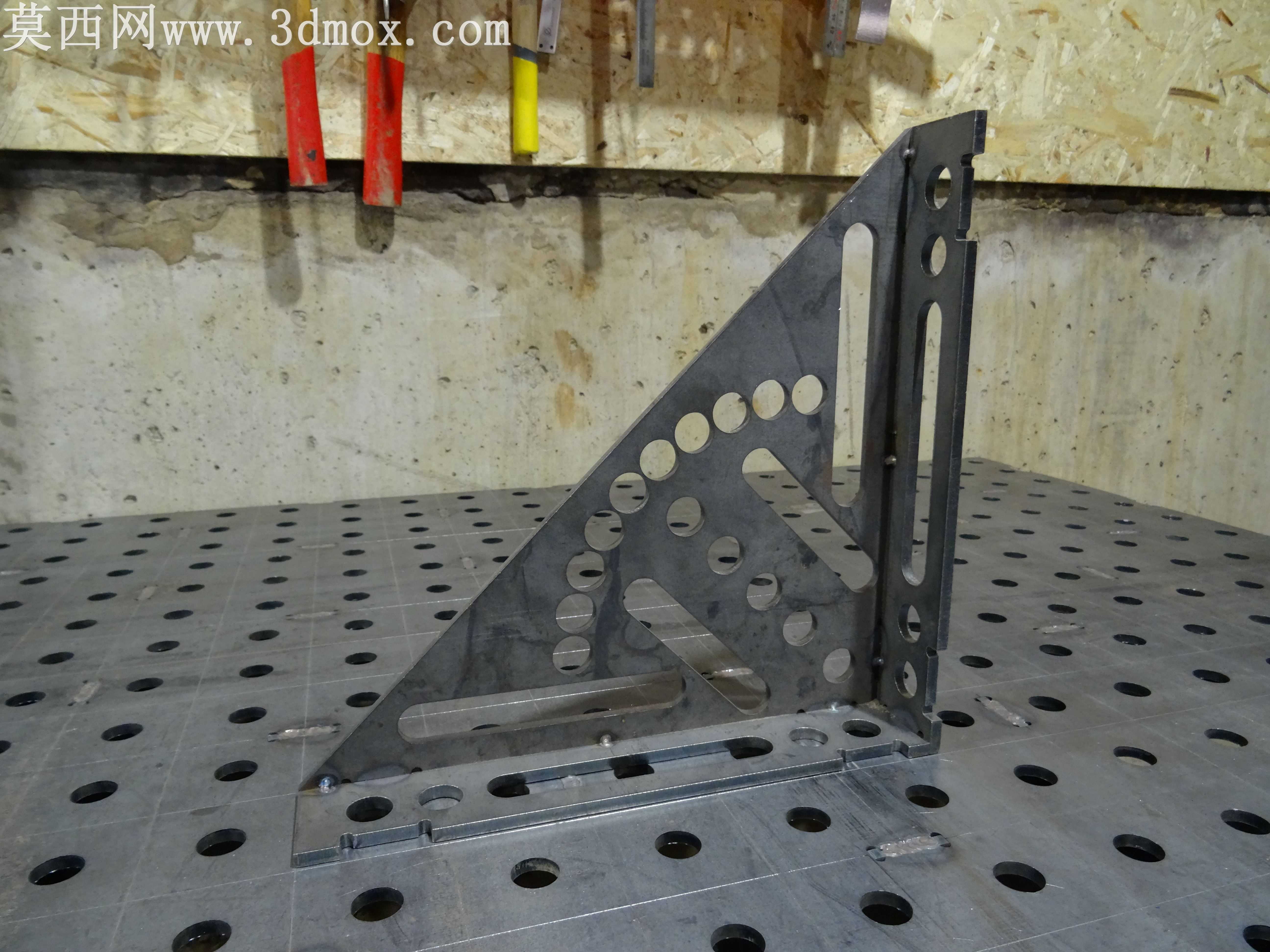

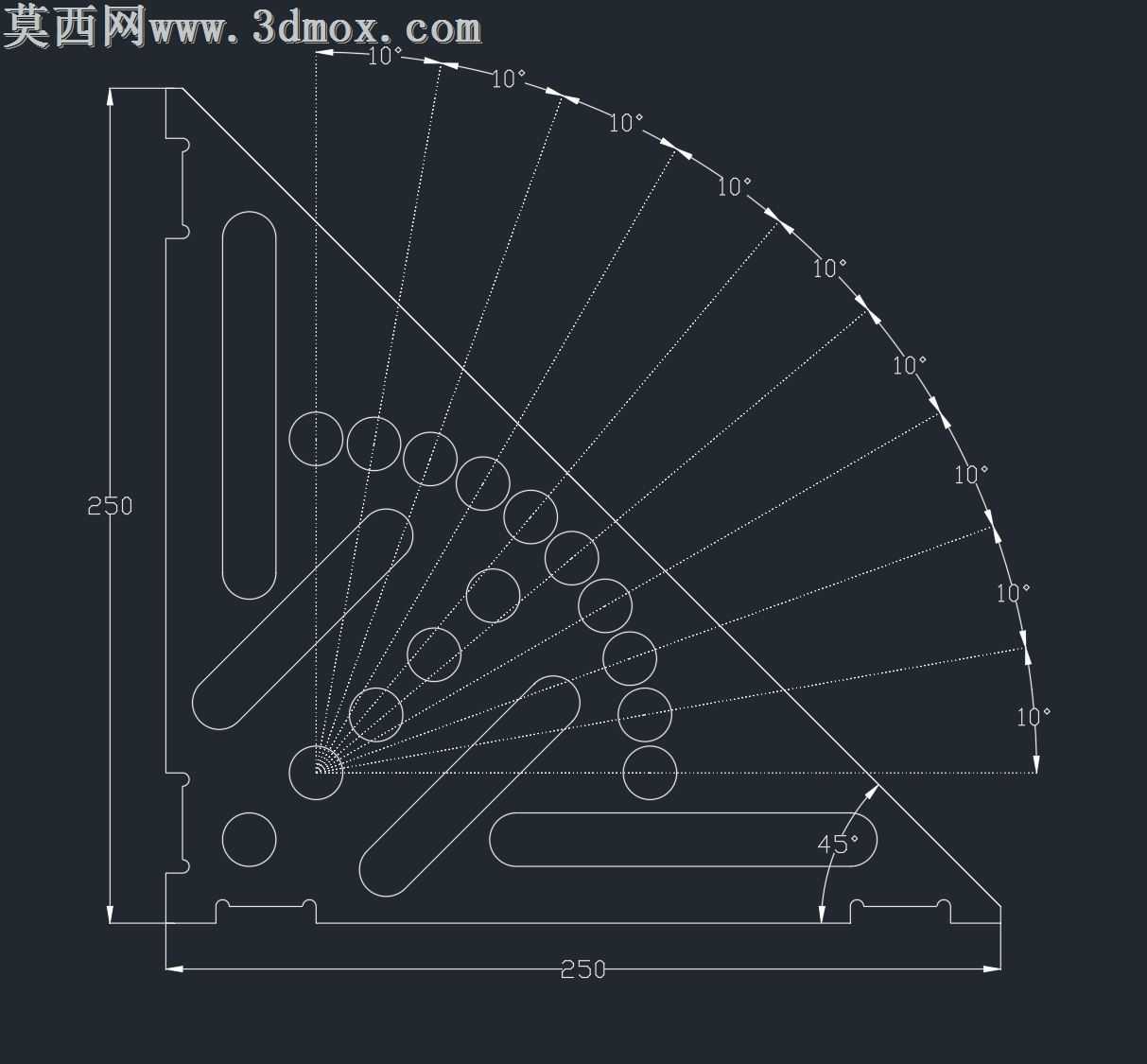

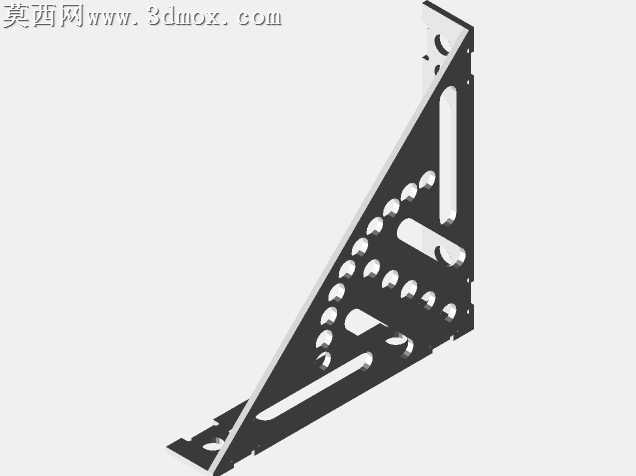

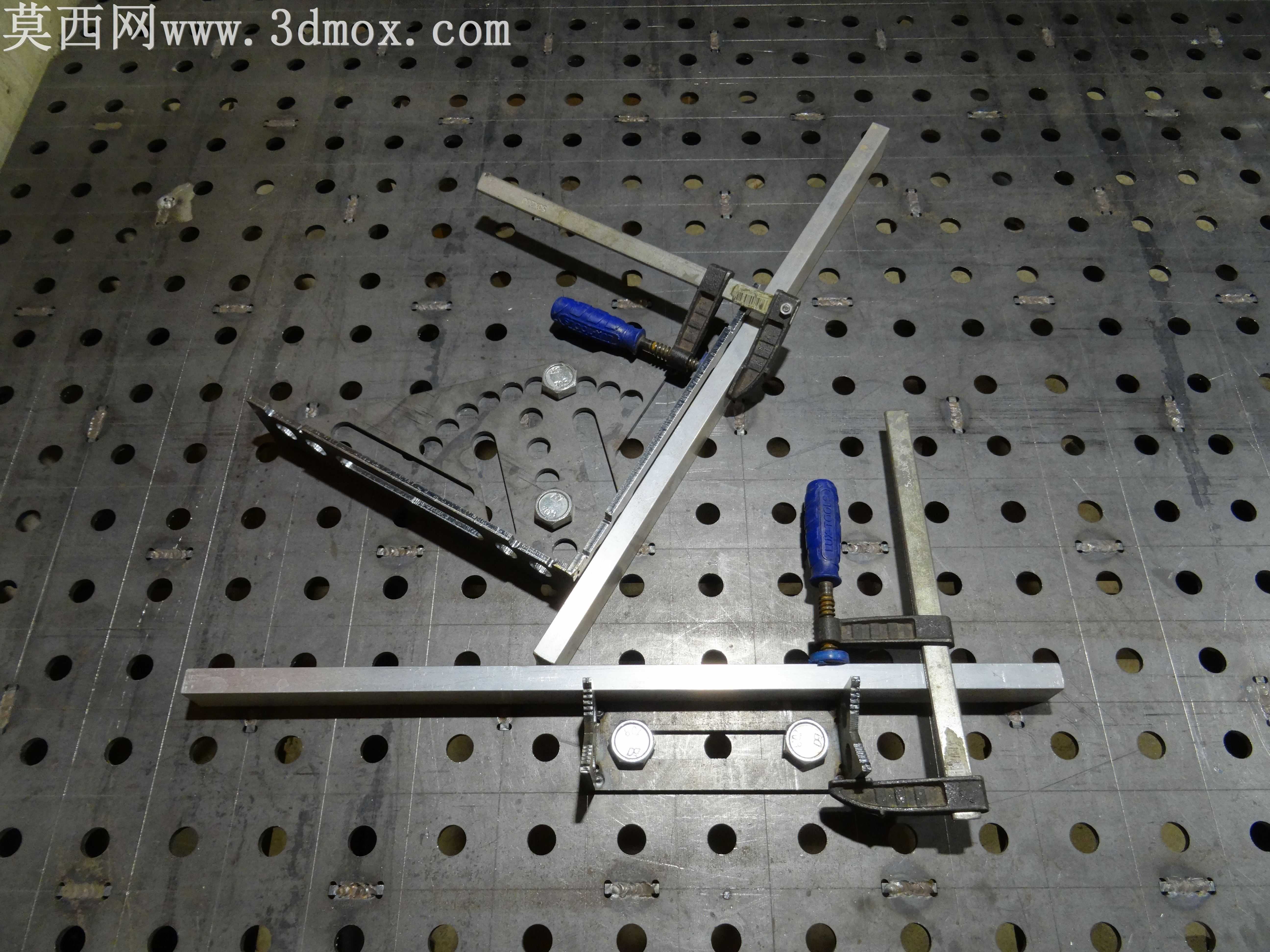

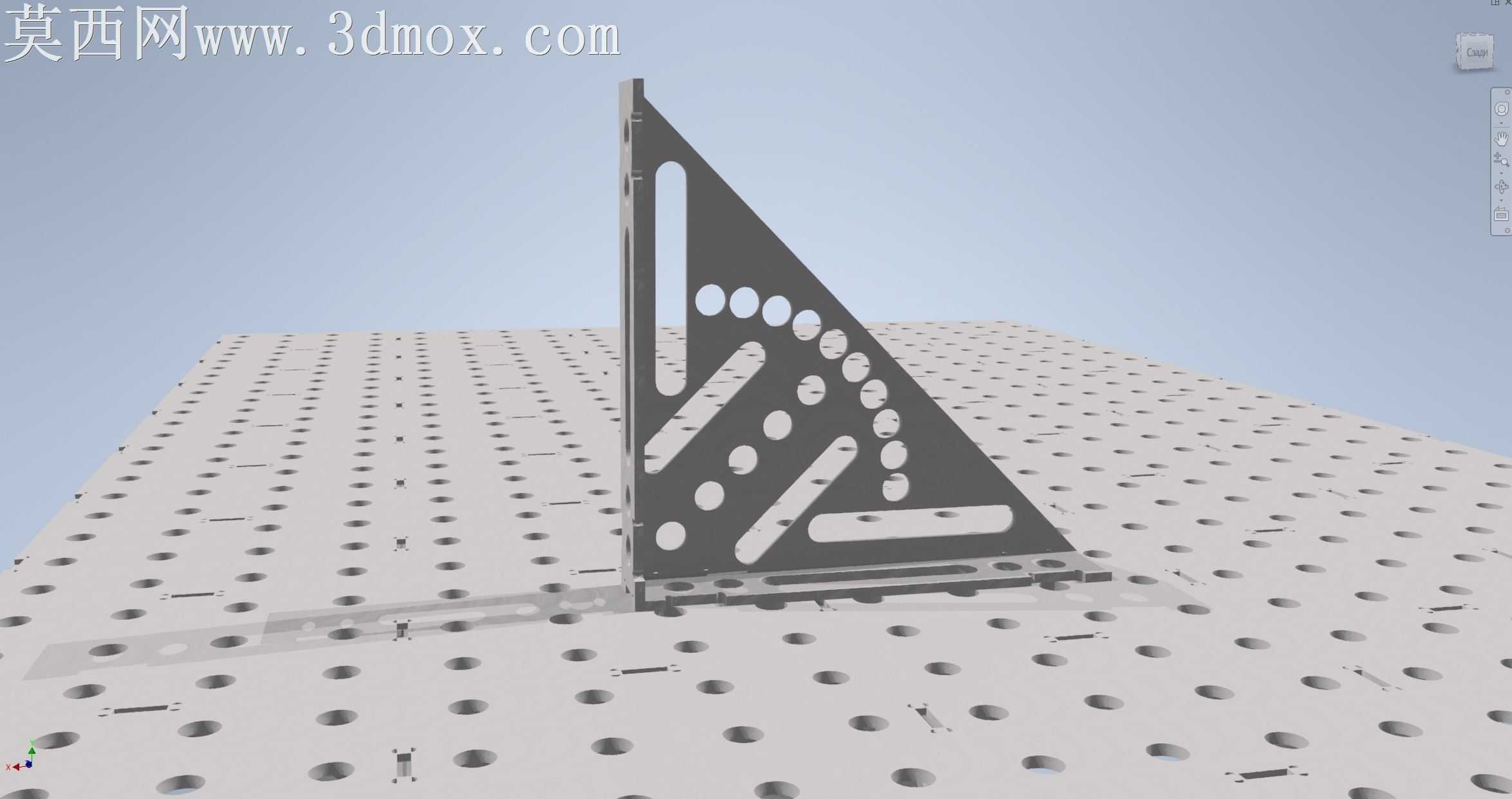

本模型为焊接作业场景使用的直角定位三角工装，整体采用直角三角形的力学稳定结构设计，建模过程中以焊接工作台的标准孔位间距为基准进行参数化绘制，确保工装底部与侧边的定位孔位能够和三维柔性焊接平台的孔系完全匹配，实现快速装夹定位。建模阶段优先构建工装的直角基准边，保证两个互相垂直的工作面平面度公差符合焊接定位的精度要求，直角角度严格控制在90°±0.05°范围内，避免焊接拼装时工件出现角度偏差。模型主体结构采用等厚度板材的一体化设计思路，在三角支撑区域开设多组等径圆形减重孔，在不降低结构整体刚性、抗形变能力的前提下，有效减轻工装自身重量，同时方便作业人员拿取挪动、调整装夹位置。工装的两个垂直工作边上加工有与焊接平台适配的长条形调节槽与圆形定位孔，可配合快速锁紧销实现不同位置的固定，适配不同尺寸工件的直角定位需求，侧边额外开设的竖向槽位可拓展加装压紧附件，进一步拓展工装的使用场景。材质设定上选用经过调质处理的高碳钢材质，表面做发黑防锈处理，能够耐受焊接过程中的飞溅烫伤、反复装夹的摩擦损耗，长期使用不易出现变形、锈蚀问题。渲染阶段还原了工装在实际焊接工作台面上的使用场景，金属表面做哑光磨砂质感处理，还原真实工装使用后的轻微使用痕迹，孔位边缘做倒角处理避免应力集中，整体结构兼顾实用性与耐用性，可直接用于焊接工装的加工生产参考，也可作为焊接工位布局的三维布局素材使用，能够有效提升焊接拼装作业的直角定位效率，降低人工对齐找正的时间成本，提升焊接成品的角度精度与拼装一致性。
